摘要：铝合金的组织结构在很大程度上取决于熔炼工艺与冷却速率，二者对晶粒细化、枝晶形貌及析出相分布具有决定性作用。本研究以6061系铝合金为对象，通过在不同冷却条件下制备试样，并结合显微组织表征与力学性能测试，探讨了冷却速率对合金组织与性能的影响规律。结果表明，低冷速下晶粒粗大，枝晶间距宽，合金元素在晶界严重偏聚，析出相呈粗大块状；高冷速条件下晶粒显著细化，枝晶臂间距缩小至不足10μm，析出相弥散均匀分布，显微硬度和抗拉强度显著提升。该规律说明冷却速率在控制组织演变、优化性能中具有关键作用，为铝合金高性能化设计及工艺优化提供了实验依据和理论支撑。

　　关键词：铝合金；冷却速率；组织结构；力学性能

　　铝合金因密度低、比强度高和耐蚀性优良而得到广泛应用，其显微组织直接决定服役性能。熔炼环节需严格控制温度、气氛和杂质，以保证熔体洁净与成分稳定，而凝固过程中的冷却速率是影响组织与性能的关键因素。不同冷速会改变晶粒的形核与长大条件，进而决定枝晶形貌与元素偏析规律，同时影响析出相的尺寸与分布状态。快速冷却通常促进晶粒细化和强化相弥散化，缓慢冷却则导致粗化与偏析加剧。围绕这一核心问题，本研究通过控制冷却速率开展实验，对组织演化与力学性能进行系统对比，以揭示冷却速率在铝合金熔炼与凝固过程中的调控作用，为合金工艺优化和高性能化提供依据[1]。

　　1铝合金熔炼及冷却过程

　　1.1铝合金熔炼工艺特点

　　铝合金熔炼过程中，温度、气氛和杂质的控制状况都会直接影响熔体质量。熔炼温度一般控制在720~760℃,温度过高会加重氧化与氢吸收的程度，温度过低会造成元素熔解不充分。当温度小于660℃,液态铝的氢溶解度约达0.69mL/100g，固态铝中氢溶解度近乎为零，冷却时容易形成气孔，故需开展精炼处理，将氢含量控制在0.15mL/100g以下。熔炼过程中各元素烧损程度差异显著，镁的损失率最高可达7%，铜和硅的损耗比例均不足2%，需给予适量补偿，氧化夹杂生成会影响到组织的纯净度，故而常利用氩气搅拌或覆盖熔剂来减少氧化。熔炼工艺的重点是保障化学成分稳定与熔体干净，为凝固过程中组织细化与性能提升创造条件。

　　1.2凝固理论与晶粒形成机理

　　铝合金凝固分为成核与枝晶长大这两个阶段。过冷度处于5~20K时，液相会产生异质形核现象，过冷度增大，形核的概率越高，晶粒变得更细密。冷却速率和溶质分布决定了枝晶的形貌，Al-Si合金冷却速率为0.5K/s时，枝晶二次臂间距约45μm，冷却速率达10K/s时降至10μm。溶质偏析导致Cu、Zn等元素在枝晶间聚集，生成低熔点共晶，妨碍后续热处理的均匀性。为提升组织均匀程度，一般会加入Al-Ti-B细化剂，TiB2颗粒充当形核核心能让晶粒直径缩减超30%。凝固理论表明冷却速率、过冷度以及合金元素偏析对组织细化与性能调控起到基础性作用。

　　1.3冷却速率的影响机制

　　冷却速率决定晶粒尺寸、枝晶间距及析出相形态。缓慢冷却（0.2~0.5K/s）时，枝晶臂间距大于40μm，易出现粗大枝晶和严重偏析，枝间共晶呈连续网状。加快冷却至10~50K/s可显著抑制元素偏聚，提高基体固溶度，组织更均匀，硬度和强度明显提升。例如，Al-4.5Cu合金在冷速20K/s条件下维氏硬度达105HV，比0.5K/s时提高约55%。更高冷速可形成GP区与θ’相，增强沉淀强化，而超过100K/s时，部分合金会生成准晶或亚稳相，赋予材料特殊力学性能。因此，冷却速率是控制铝合金相变与组织演化的核心参数。

　　2实验设计与研究方法

　　2.1实验材料与成分

　　实验采用的材料是6061系铝合金，该合金主要成分为Al-4.5Cu-0.7Mn-0.3Mg，另外添加了0.15wt.%TiB2作为细化剂。以纯度为99.9%的高纯铝锭为基体，与电解铜、镁块以及铝锰中间合金配合，经精准称量后放入坩埚熔炼。为使熔体达到洁净标准，使用前对所有原料进行酸洗并去除表面氧化膜，合金元素比例按照相图以及力学性能要求加以确定[2]。Cu的强化效能与Mn的再结晶抑制效应相互协作，TiB2可作为有效形核点优化晶粒尺寸。熔炼期间采用氩气防护，减小氧化夹杂以及氢气吸收风险，所选的合金体系代表性突出，便于系统研究冷却速率对组织结构产生的影响规律。

　　2.2熔炼与冷却工艺参数设定

　　采用中频感应炉对6061系铝合金试样进行熔炼，使其处于氩气保护的环境中，旨在减少氧化与吸气问题。稳定熔炼温度为740℃,出炉后迅速浇入金属模或砂型，获取不同冷却速率下的试样。借助模具的材质与尺寸控制冷却条件，砂型的冷却速率大概是0.5K/s，钢模为5K/s，铜模大概20K/s，水冷铜模能达50K/s。为保证实验结果的可比性，各条件下均制作5组样品，不同冷却条件下，试样在显微组织和力学性能方面呈现出明显差别。冷却速率对枝晶间距与硬度产生的影响对比，如表1所示。

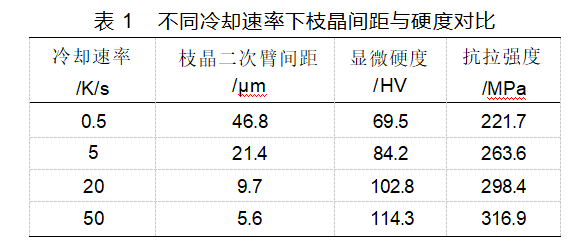

　　由表1可知，冷却速率从0.5K/s增大到50K/s期间，枝晶间距从46.8μm减小到5.6μm，显微硬度从69.5HV升高至114.3HV，抗拉强度从221.7MPa跃升至316.9MPa，显示出晶粒细化与力学性能增强间的对应关系。硬度和强度的提高是细晶强化与溶质均匀化效应所致，而枝晶间距变小是冷却速度加快的直接后果。高冷速能有效细化组织、优化性能，不过冷却过快或许会引入残余应力，需结合应用场景全面考量。

　　2.3组织结构表征方法

　　6061系铝合金试样制备历经切割、磨抛和化学腐蚀操作，用0.5%HF溶液呈现晶界与枝晶形貌。借助光学显微镜进行晶粒定量分析，确保测量区域数量达标，用取平均值的方式降低误差。使用扫描电子显微镜观察枝晶臂与析出相的微观特征，同时借助能谱分析对元素偏析展开定量研究，清晰呈现了Cu与Mg含量的局部分布情况。为进一步明确相组成情况，运用X射线衍射（XRD）技术，采用Cu-Kα射线进行扫描，扫描区间设定为20°~90°,扫描步长为0.02°[3]。利用JADE软件分析数据中的相结构与衍射峰半高宽变化，整合上述手段，可全方位描绘不同冷却条件下的组织结构、析出相分布及元素偏析状况，为确立冷却速率与组织性能的关系提供有力支撑。

　　2.4力学性能测试方法

　　力学性能评价包括显微硬度测试与拉伸试验。硬度测试采用维氏硬度计，载荷200g，保载时间15s，每个样品至少测量10点，取平均值作为最终结果。拉伸试验在电子万能试验机上进行，试样尺寸为直径6mm、标距30mm，拉伸速度2mm/min，室温条件下完成。为进一步分析材料断裂特征，断口经SEM观察，以研究韧窝尺寸、裂纹扩展及断裂模式。力学性能测试流程如图1所示。

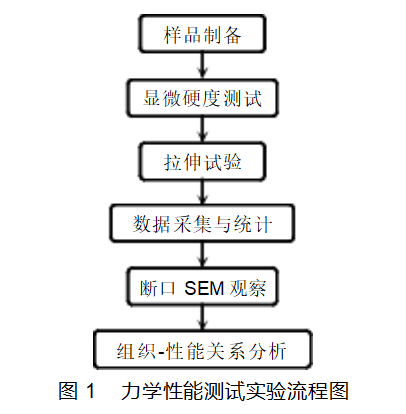

　　图1呈现了从样品制备直至数据分析的全流程。显微硬度测试可展现不同冷速状况下基体强化的程度，拉伸试验获取的强度和延伸率能对性能提升幅度进行量化，断口外观呈现出韧性与脆性特征。经多维度剖析，系统证实了冷却速率在组织细化与性能增强方面的作用。

　　3实验结果与分析

　　3.1不同冷却速率下的宏观组织特征

　　冷却速率不同时，宏观组织呈现出明显差异。当冷却速度较低（约0.5K/s）时，合金的宏观结构主要是柱状晶与粗大枝晶，柱状晶平均能长到2.5mm，宽度超过0.3mm，并且中心区域易出现缩松和缩孔现象，偏析带分布显著。冷却速率提高到5K/s后，柱状晶的数量下降，等轴晶的比例升高，平均晶粒长度缩短到了1.2mm，组织的致密程度提高。若将速率进一步提高至20K/s，等轴细晶占比超70%，宏观缺陷明显减少，铸件表面光滑平整，横截面组织细密均匀。当冷却速率为50K/s时，组织绝大部分是等轴细晶，平均晶粒长度仅为0.4mm，缩孔和枝晶间偏析现象得到明显抑制[4]。宏观观察所得结果显示，高冷速可大幅缩减柱状晶区域，增加等轴晶占比，优化铝合金宏观组织的均匀性与致密性，为后续性能的提升筑牢根基。

　　3.2晶粒尺寸与形貌变化规律

　　冷却速率对晶粒尺寸与枝晶臂间距的影响十分显著。低冷速下，晶粒形态呈粗大等轴状，生长自由度较高，导致二次枝晶臂间距明显加大，组织均匀性较差。随着冷却速率升高，液相中的过冷度增加，形核率提升，晶粒数量增加，平均晶粒尺寸显著减小，枝晶臂间距随之缩短。高冷速条件下晶粒趋向等轴化，组织均匀致密，内部缺陷减少。为直观呈现这种变化规律，实验对不同冷速条件下的晶粒平均尺寸与枝晶臂间距进行了测量，如表2所示。

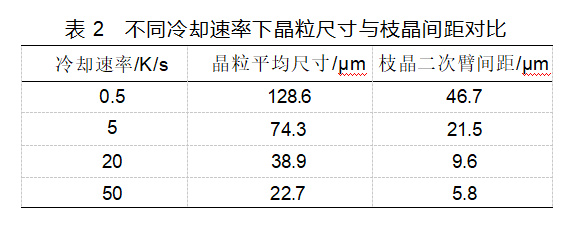

　　当冷却速率从0.5K/s提升至50K/s时，晶粒平均尺寸从128.6μm缩减到22.7μm，枝晶二次臂间距从46.7μm减小到5.8μm，均呈现出明显的细化倾向。这说明快速冷却借助提升过冷度和形核率，切实抑制了晶粒的粗化和偏析，有益于生成细小且均匀的组织结构，为提升力学性能带来了显著益处。

　　3.3析出相分布及二次相形态对比

　　当冷速较低（0.5K/s）时，凝固末期Cu、Mg元素出现严重偏聚现象，生成粗大的块状或连续的网状共晶组织，大小大多处于5~7μm范围，主要分布在晶界区域。通过EDS点分析可知，晶界的Cu含量可达到6.2wt.%，明显比基体平均的4.5wt.%要高。冷却速度提高到5K/s后，析出相开启细化进程，其形态从连续网络状转变为短棒状或颗粒状，平均大小减小到2.5μm。当冷却速率为20K/s时，析出相以弥散的颗粒形式均匀分布，平均直径大概0.9μm，基体中Cu的分布更均匀。晶界偏聚情况得到缓解，速率进一步提升到50K/s，析出相大多直径小于0.5μm，且涌现出大量亚稳态固溶体，为后续时效强化创造潜在条件。

　　3.4冷却速率与力学性能的相关性分析

　　冷却速率改变在力学性能方面呈现出规律性。因晶粒粗大以及偏析问题显著，显微硬度和抗拉强度都不高。当冷却速率不断提高，细晶强化及溶质均匀化作用渐趋明显，硬度与强度大幅提升。高冷速状态下，晶界密度增大抑制位错移动，弥散析出相起到额外强化效果，让材料性能实现全面优化，且延伸率基本保持平稳，表明材料兼具强度与韧性[5]。为证实冷速与性能间的对应关系，对不同冷却状况下的硬度、强度及延伸率做了对比，结果如表3所示。

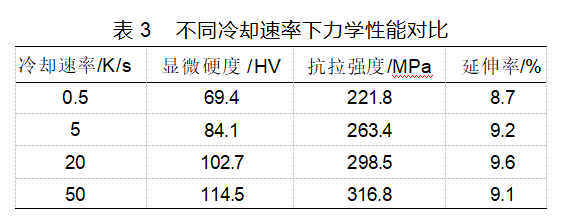

　　当冷速由0.5K/s提升至50K/s时，显微硬度从69.4HV增加至114.5HV，抗拉强度由221.8MPa提高至316.8MPa，而延伸率维持在约9%水平。结果验证了高冷速条件下晶粒细化与析出相弥散分布的强化作用，使强度与韧性得到兼顾，体现了冷速控制在组织性能优化中的重要性。

　　由此可知，冷却速率对铝合金组织调控起到关键作用，通过改变凝固过程中的热力学条件与扩散动力学来影响组织发展的。当冷速处于较低水平，过冷度欠缺，晶核形成率受限，晶粒生长充分，造成柱状晶比例增大、枝晶壁间距变宽，且伴有严重偏析；高冷速会明显提高形核点的密度，晶粒变细且趋向等轴状，组织展现出致密均匀的特性。强化相的形成与分布同样受冷却路径的影响，缓慢冷却时溶质会在晶界处聚集，析出相粗大且分布不均，容易形成强度薄弱区；快速冷却可抑制元素偏聚，让析出相呈现细小弥散的分布状态，提升了固溶体的过饱和度。为后续时效强化奠定基础，冷却速率不仅借助晶粒细化和枝晶形貌改变来优化基体组织，还可借助强化相调控强化位错阻碍效果，其作用机制本质上是组织结构优化和力学性能提升的协同耦合关系。

　　4结语

　　冷却速率对铝合金组织和性能的调控效果极为明显。低冷速状态下，晶粒变得粗大、枝晶臂间距变宽，元素偏析程度高，强化相分布不匀称，力学性能欠佳；高冷速可提升形核率，阻止溶质聚集，促使晶粒细化、组织变得致密，使析出相均匀弥散分布，由此显著增强硬度与强度，也能保证材料的延性。冷却速率作为影响铝合金组织演变及性能优化的关键参数，其作用机制表现为热力学与扩散动力学的协同控制。未来，可借助数值模拟与原位观测，深入探究组织动态演化机制，同时探究冷速、热处理和合金成分设计之间的协同作用，为高性能铝合金的开发及工艺优化提供理论与技术保障。

　参考文献

　　［1］李庆扬，史子木，刘杰，等.熔体超声处理与冷却速率对2024铝合金均匀化热处理的影响［J］.中国有色金属学报，2025，35（5）：1458-1472.

　　［2］孙建军.汽车铝合金高压铸造结构设计的性能研究［J/OL］.中国科技期刊数据库工业A，2025（1）［2025-01-01］.

　　［3］唐跃跃，李贤，俞洋，等.高温固溶对铝合金微观结构及性能的影响［J］.装备制造技术，2025（6）：39-42.

　　［4］王玮，张艳涛，孙巧妍，等.冷却速率与T6热处理对铸造铝合金组织和性能的影响［J］.铸造，2022，71（1）：34-38.

　　［5］冯丹竹，范刘群，张宏亮，等.冷却速率对Cr-Mo-V系合金结构钢组织性能影响研究［J］.鞍钢技术，2022（2）：19-22.
