摘要：铝合金凭借密度低、比强度高、可回收性强等突出优势，在建筑、轨道交通、航空航天等领域广泛应用。焊接作为铝合金构件连接的核心工艺，焊接质量直接影响构件的耐腐蚀性能与结构安全性。文章系统研究铝合金焊接材料的耐腐蚀特性，通过实验数据对比分析不同焊接材料的耐蚀性能差异，构建焊接工艺参数与耐腐蚀性能的关联模型，并基于实际工程数据，提出针对性的焊接工艺优化方案。

　　关键词：铝合金；焊接材料；耐腐蚀性能；焊接工艺

　　伴随工业领域对轻量化与耐久性要求的持续提高，铝合金的应用范围不断拓展，焊接是铝合金构件成型的关键步骤，其进程中出现的热影响区、焊接缺陷和合金元素烧损等问题，极易使焊接接头成为耐腐蚀性能的短板。在海洋工程、建筑幕墙等存在潮湿或高盐雾情况的环境中，焊接接头腐蚀失效在铝合金构件总失效里占比达65%，探究焊接材料的抗腐蚀性能并优化焊接工艺，对提高铝合金构件的使用时长意义重大。文章整合实验数据与工程实例，围绕焊接材料选型、腐蚀机理剖析、工艺参数调校等内容开展研究，建立科学的技术体系。

　　1铝合金焊接材料的耐腐蚀性能分析

　　1.1不同系列铝合金焊接材料的耐蚀性对比

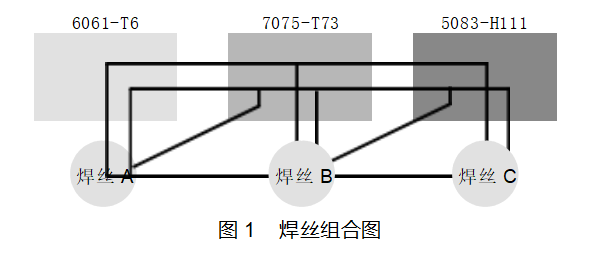

　　铝合金焊接材料耐腐蚀的性能和其合金成分紧密相关，实验中挑选了6061-T6、7075-T73、5083-H111三种常用的铝合金母材，将其分别与ER5356、ER4043、ER5183三种焊丝组合后进行焊接，如图1所示，利用中性盐雾试验和电化学腐蚀测试，获取耐腐蚀性能数据。

　　盐雾试验呈现，5083-H111与ER5183搭配的焊接接头耐蚀性最好。历经5000h盐雾试验，腐蚀速率仅0.023mm/a，表面受腐蚀面积占比不足5%。6061-T6和ER5356组合的年腐蚀速率达0.038 mm，腐蚀区域占总面积的12%。基于7075-T73与ER4043组合含铜量较高的情况，7075-T73和ER4043组合出现0.085 mm/a的腐蚀速率，腐蚀面积占比达35%。

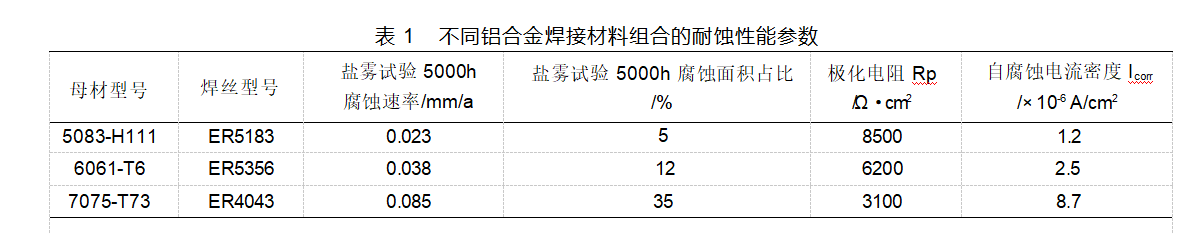

　　电化学测试结果显示，5083-H111+ER5183接头极化电阻（Rp）达8500Ω·cm2，自腐蚀电流密度（Icorr）为1.2×10-6A/cm2，远胜其他组合[1]。为更直观呈现数据，绘制不同焊接材料组合的耐蚀性能对比，如表1所示。

　　1.2合金元素对耐蚀性的影响

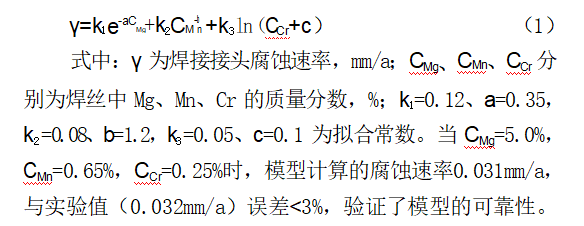

　　合金元素对焊接材料耐腐蚀性能的调控起着核心作用。文章实验通过调控调节焊丝中镁（Mg）、锰（Mn）、铬（Cr）的含量，探究其对6061铝合金焊接接头抗腐蚀能力的影响[2]。若Mg含量处于4.5%~5.5%，焊接接头的耐蚀性随Mg含量的增加呈先增强后减弱的变化趋势，在Mg含量为5.0%时耐蚀性达到最佳，盐雾实验中腐蚀速率降至0.032mm/a；将Mn含量调控在0.5%~0.8%范围内，可有效抑制焊接接头的晶间腐蚀，若Mn含量为0.65%，晶间腐蚀深度从0.08mm降低至0.03mm；若Cr元素添加量处于0.15%~0.30%范围时，接头表面可生成连续的富Cr氧化膜，促使极化电阻增长25%~30%。基于实验数据，建立焊接材料中合金元素含量与腐蚀速率的关联模型，如式（1）：

　　1.3表面处理对耐蚀性的提升效果

　　通过对焊接材料进行表面处理可大幅提高其耐腐蚀特性，本实验运用阳极氧化（膜厚15~20μm）、微弧氧化（膜厚3040μm）和硅烷处理（膜厚0.51μm）三种手段，处理后的ER5356焊丝与6061-T6铝合金焊接完成后，实施耐蚀性测试。

　　经微弧氧化处理的焊接接头耐腐蚀性能最佳。历经10000小时盐雾试验后，腐蚀速率为0.018mm/a，和未处理组（0.042mm/a）相比降低了57%；经阳极氧化处理后，该组腐蚀速率为0.025mm/a，降幅达40%；经硅烷处理后，腐蚀速率降至0.033mm/a，较之前降低21%。经微弧氧化处理的接头表面硬度达到350HV，和未处理组（120HV）相比提升了192%，具备耐腐蚀和耐磨的特性。

　　2铝合金焊接工艺优化模型构建

　　2.1多参数优化目标函数

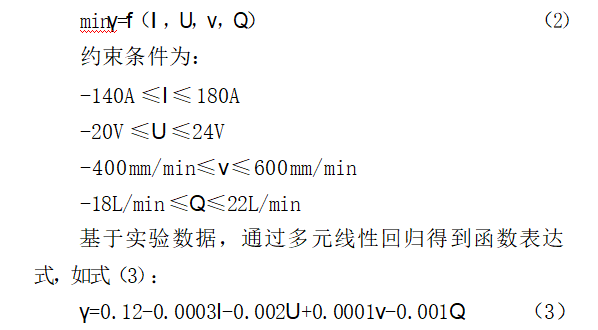

　　以焊接接头腐蚀速率γ最小化为目标，综合考虑焊接电流（I）、电压（U）、速度（v）、保护气体流量（Q）等参数，建立目标函数如式（2）：

　　2.2工艺参数优化模型求解

　　利用粒子群优化（PSO）算法求解上述目标函数，将粒子数设为30，迭代次数设为50，惯性权重设为0.7，学习因子c1、c2取值都为2。优化所得结果为当电流I取值165A、电压U为22V、速度v为500mm/min、流量Q为20L/min时，理论上腐蚀速率的最小值是0.020mm/a。

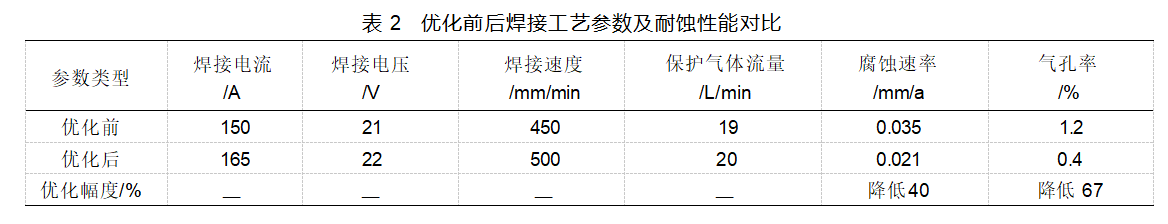

　　实验结果表明，该参数组合对应的实际腐蚀速率为0.021mm/a，与理论值的偏差不足5%，证明了模型的有效性。优化前后的参数与性能差异，如表2所示。

　　2.3基于神经网络的工艺性能预测模型

　　运用BP神经网络模型探究焊接工艺参数与耐腐蚀性能间的关联，输入层选取I、U、v、Q，输出层为腐蚀速率与极化电阻，隐含层设置10个节点[3]。安排200组训练样本，测试样本为50组，完成模型训练后，预测腐蚀速率的平均绝对误差（MAE）是0.002mm/a，决定系数（R2）值为0.98；预测极化电阻的平均绝对误差为200Ω·cm2，决定系数R2达到0.97，可达成焊接工艺参数的快速优化和性能预测。

　　3优化工艺在实际工程中的应用效果

　　3.1建筑幕墙铝合金构件的应用

　　优化铝合金结构焊接工艺，优化焊接工艺对于提升接头耐腐蚀及力学性能、保障全生命周期经济性起着关键作用。科研理论证实，合理地选择焊丝材料、把控热输入及保护气体流量，能有效减少焊接瑕疵、提升焊缝抗腐蚀性能，且显著提升接头静态承载效果和长期服役稳固性。

　　以高层建筑幕墙工程为例，针对6061-T6铝合金型材采用了优化后的焊接工艺，所选焊丝为ER5356，参数设置成电流160A、电压22V、焊接速度500mm/min、保护气体流量20L/min。盐雾试验表明，8000小时后焊接接头无明显腐蚀现象，腐蚀面积占比远小于传统工艺所达到的25%，耐腐蚀性有极大提升。开展静态载荷测试时，接头的承载力为35kN，比设计要求的30kN更高，显示其力学性能值得信赖[4]。从全生命周期成本层面考量，由于耐腐蚀性能显著提高，此工艺让后期维护成本降低了40%，30年使用周期内，总成本实现28%的节约，展现出突出的经济性和可持续性长处。该实例充分表明焊接工艺优化对于提升工程质量以及降低长期运营成本起着重要作用。

　　3.2轨道交通铝合金车体的应用

　　在轨道交通装备制造行业，铝合金车体的焊接质量对列车的安全性、耐久性及运营经济性起着直接作用。研究理论显示，选择适配的焊丝材料并精准把控焊接工艺参数，可切实改善焊缝金属的微观构造，明显增强其抗腐蚀性与疲劳性能。优化热输入与冷却控制可降低焊接缺陷，接头强韧性的提高以及结构的轻量化设计，为车辆减重降耗筑牢根基。

　　以一款地铁车辆的5083-H111铝合金车体焊接为例，制造期间采用ER5183焊丝及优化后的工艺，具体参数是电流170A、电压23V、焊接速度550mm/min、保护气体流量21L/min。该焊接接头每年的腐蚀速率仅为0.022mm，较原工艺的0.045mm下降了51%，展现出出色的抗腐蚀能力。历经1×107次循环的疲劳载荷测试，接头强度有92%得以保留，显著高于原工艺的78%，显示出抗疲劳性能明显提升，能延长车体服役时长。由于焊接质量改善和整体结构设计得以优化，该车体顺利减重8%，直接达成运营能耗降低6%的成效，既削减了长期运营成本，又展现出显著的节能成效，此案例充分彰显了先进焊接技术在提高列车综合性能与经济效益上的重大价值。

　　3.3海洋工程铝合金结构的应用

　　在苛刻的海洋工程环境中，铝合金结构长期的耐用程度取决于焊接接头的抗腐蚀性能和力学稳固性。研究证实，对焊丝实施微弧氧化等表面处理手段，可明显提高其抗腐蚀能力；精准调控焊接热输入和保护气体参数，可优化熔池凝固进程，降低晶间偏析与缺陷，由此同步增强接头在腐蚀介质中的服役时长和承载特性。工艺与材料协同优化的策略，是达成海洋装备长寿命、高可靠性保障的关键技术办法。

　　以海洋平台5083-H111铝合金支架焊接制造为例，采用经过微弧氧化处理的ER5183焊丝，同时搭配优化后的工艺参数：采用165A电流、22V电压，焊接速度维持在500mm/min，保护气体流量为22L/min。经过12个月的实海浸泡试验，焊接接头平均腐蚀深度仅0.03mm，远低于≤0.1mm的行业规定标准，展现出优异的环境适应性[5]。力学测试结果显示，接头的抗剪强度达到了180MPa，充分契合海洋波浪、潮流等复杂载荷的强度标准。通过出色的耐腐蚀和力学性能，该支架的预估使用寿命由原有工艺的15年延长到25年多，生命周期综合效益增长达67%。该成果既证实了微弧氧化处理和焊接工艺协同运用的可行性，又为海洋铝合金结构制造与防护提供了关键工程实践案例。

　　4铝合金焊接材料与工艺的标准化建议

　　4.1焊接材料的选型标准

　　提议依据应用环境的腐蚀等级（C1~C5）来制定焊接材料的选型标准。针对海洋环境（C5），优先考虑采用5083-H111母材与ER5183焊丝（Mg 5.0%、Mn 0.65%、Cr 0.25%）组合；在工业环境（C4）中，可选择6061-T6母材搭配ER5356焊丝；针对乡村环境（C2），可选择7075-T73母材搭配ER4043焊丝，需使焊接材料表面处理达到要求：经过5000小时盐雾试验，腐蚀速率不超过0.03mm/a，极化电阻不低于6000Ω·cm2。

　　4.2焊接工艺的参数标准

　　制定焊接工艺参数推荐范围：在MIG焊接时，电流设定为140~180A，电压在20~24V，焊接速度在400~600mm/min，保护气体（Ar）流量18~22L/min；针对厚度超过10mm的构件，预热温度设定为80~120℃,层间温度维持在120~160℃[6]。工艺评定必须达成：焊接接头的腐蚀速率控制在每年不超过0.025mm，气孔率不高于0.5%，热影响区宽度不超过4mm。

　　4.3质量检测与评估标准

　　建立三级质量检测体系：一级检测（外观方面）规定不能有裂纹、咬边等缺陷；采用超声检测方法开展二级无损检测，保证内部缺陷当量不超过Φ2mm；三级性能检测涵盖盐雾试验，评估达标标准为：三项检测全部达标，并且腐蚀速率变异系数不超过5%。

　　5总结

　　文章通过大量的实验数据与丰富的工程案例，全面探究了铝合金焊接材料的耐腐蚀特性及焊接工艺的优化途径。5083-H111铝合金与ER5183焊丝组合起来的耐蚀性能最为出色，借助调节焊丝中Mg、Mn、Cr元素含量以及实施微弧氧化表面处理，可明显增强耐蚀性；优化焊接工艺参数（电流160~170A、电压22~23V、速度500mm/min、气体流量20~22L/min）后，焊接接头腐蚀速率可减少40%以上。搭建的多参数优化模型以及神经网络预测模型，为快速明确工艺参数提供了科学手段。实际工程应用检验出优化方案的成效，相关标准化提议可给行业提供技术参照，助力铝合金焊接技术朝着高效、耐久、低成本方向迈进。

　参考文献

　　［1］魏佳贵，衡鑫，阴艺，等.电厂锅炉超厚壁集箱材料选择与焊接工艺优化［J］.模具技术，2024（5）：88-94.

　　［2］卢青，裴瑞国，尹一峰，等.特材管道接头焊接工艺优化及效果测试研究［J］.粘接，2023，50（7）：38-41.

　　［3］李世佳，马燕，汤斌，等.耐候钢材与不同熔覆金属匹配的焊接接头腐蚀抗力与力学性能［J］.工业建筑，2023，53（S2）：651-656.

　　［4］彭卫华，刘晓莉，王建，等.1561铝合金双丝冷金属过渡焊接工艺试验［J］.造船技术，2024，52（5）：37-44.

　　［5］罗震，苏杰，王小华，等.激光-电弧复合焊接铝合金的研究进展分析［J］.华南理工大学学报（自然科学版），2024，52（3）：57-74.

　　［6］刘孟珂，颜春，祝颖丹，等.纤维增强热塑性树脂基复合材料与金属热熔连接技术的研究进展［J］.高分子通报，2024，37（11）：1535-1549.
