摘要：铝合金薄壁零件因轻质高强特性被广泛应用于航空航天、汽车与精密装备领域，但在高速加工中易出现粗糙度异常、几何偏差和残余应力等问题，直接影响服役寿命与可靠性。文章从工艺、材料及耦合效应角度分析其作用机理，并结合实验数据揭示表面缺陷形成规律。进一步提出工艺参数优化、刀具与涂层改进及智能监测预测等策略。结果表明，上述方法能显著提升表面质量与结构稳定性，为高端制造与精密化发展提供理论依据和工程价值。

　　关键词：铝合金薄壁件；高速加工；表面质量；工艺参数优化；智能制造

　　铝合金凭借高比强度、良好的耐腐蚀性能和出色的加工性能，成为现代航空航天与汽车轻量化结构的关键材料，薄壁零件作为一类典型结构，其大尺寸、小厚度的特性在提高结构效率的同时，也引发了明显的加工难题。高速切削时，零件极容易产生变形和振动，切削热和切削力的耦合效应进一步影响了零件表面质量。表面质量既直接影响零件的使用寿命和服役安全，又关联着疲劳强度和装配精度，故而成为目前研究的核心要点。文章基于对现有研究成果的梳理，从工艺、材料以及优化策略这三个方面对影响铝合金薄壁零件表面质量的因素进行系统分析，并提出具备工程实践意义的改进途径，旨在为精密制造与智能化生产提供理论支撑和应用借鉴。

　　1工艺与设备因素对表面质量的影响

　　1.1刀具对表面粗糙度的控制作用

　　刀具几何参数直接影响切削区的受力情况与材料去除模式，前角过度增大可降低切削力，不过会削弱刃口强度，刀尖圆弧半径为0.8~1.2mm时，可高效让Ra值降低到0.4μm以下。表面质量受刀具材料与涂层性能的影响程度相同，与未涂层刀具相比，TiAlN涂层刀具寿命增加30%，且大幅降低黏结磨损。若刀具的几何形状和材料选择不恰当，会导致黏附以及二次切削的状况，致使表面撕裂、粗糙度增大[1]。

　　1.2高速切削参数的决定性影响

　　切削速度、进给量以及切削深度一同决定了表面的质量，提升切削速度有利于形成连续切屑并降低波动。当切削速度从400m/min增加至800m/min，Ra值从0.8μm降到0.35μm，但速度过高会加速热软化现象，加剧刀具磨损。进给量过大则会造成纹理深度加深，合理范围为0.05~0.1mm/rev。薄壁件变形对切削深度极为敏感，若深度过大，容易产生反弹效应，引发波纹与尺寸误差，三者需进行综合协调，才能够保证表面质量。

　　1.3机床刚性与夹具系统稳定性的作用

　　若机床的刚性不够，高速切削极易引发主轴的偏摆与颤振问题，损害表面完整性，主轴刚度增加20%可让变形降低35%，传统刚性夹紧易造成薄壁件装夹变形，而柔性夹具和真空吸附技术可实现均匀支撑，降低残余应力。有限元分析表明，柔性夹具可把最大变形量由0.12mm减至0.05mm，工艺路径规划中融合机床刚性与夹具稳定性，是保障表面精度的核心。

　　2材料特性与加工过程耦合效应

　　2.1力学属性对加工变形与残余应力的影响

　　铝合金薄壁件凭借高比强度和出色的延展性，在航空航天领域得到广泛应用，不过低弹性模量与薄壁特性使其在高速切削时易变形，刀具对壁厚不足2mm的零件进行加工时，切削力会使壁面产生挠曲现象，使得刀具与工件的相对位置出现偏移，表面质量下降。相关实验结果表明，当壁厚由5mm降低到1.5mm，最大变形量增幅超过2倍，表明零件刚性不足会大幅增大加工误差[2]。

　　服役性能受残余应力的影响，凭借高导热性，铝合金让热量在表层迅速散开，热应力与机械应力相互叠加，构建出复杂的残余应力场。当拉应力占主导时，零件后期或许会出现应力腐蚀和疲劳裂纹，优化工艺可减轻此类不利影响，如进给量从0.1mm/rev降低到0.05mm/rev时，残余拉应力值从210MPa降到了120MPa。

　　有限元仿真和实验皆证明，适宜的刀具路径规划、柔性夹具支撑加上后处理消应力工艺能明显提高表面精度与完整性，加工期间要兼顾把控零件力学属性和残余应力，方可保障表面质量和长期服役的可靠性。

　　2.2切削热与力耦合的表面缺陷机理

　　在铝合金薄壁件高速切削时，切削力与切削热相互关联，对表面缺陷的形成起到关键作用，塑性变形和刀-屑摩擦是切削热的主要源头，而切削力受控于切削速度、进给量和切削深度，当二者耦合程度加剧，容易引发表面撕裂、再沉积以及热裂纹问题[3]。切削热与切削力关系的关系如式（1）：

　　Q=Fc·Vc·η（1）

　　式中：Q为单位时间内的切削热输入，J/s；Fc为主切削力，N；Vc为切削速度，m/s；η为能量转化系数（通常为0.7~0.9）。切削热与切削力成正比例，而且高速加工期间能量积聚速度极快。

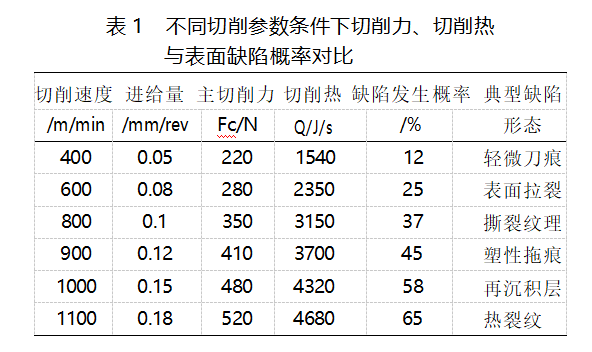

　　为进一步说明两者对表面缺陷的作用机理，不同切削条件下，切削热、切削力水平与表面缺陷概率的对比数据，如表1所示。

　　由表1可知，随着速度和进给量的增长，切削力与热量一同升高，缺陷出现的概率明显增大，若速度高于1000 m/min，缺陷比例会突破50%，主要呈现为再沉积与热裂纹，适宜参数与高效冷却办法是降低表面瑕疵的关键。

　　2.3振动与动态响应的干扰效应

　　薄壁件刚度不高，切削时极容易出现振动与颤振现象，振动会造成刀具-工件的实际轨迹与理论轨迹不一致，造成表面出现周期性波纹，当机床主轴频率逼近系统固有频率，Ra值由0.4μm急剧上升至1.2μm。

　　依据动力学模型可知，表面误差与振动位移幅值存在正相关关系，共振状态下振动幅值呈倍数放大，表面质量急速变差，振动会使残余应力分布发生改变，让表层朝着拉应力状态发展，缩短疲劳寿命。

　　提升机床阻尼、应用动态抑振刀柄并优化刀具几何参数，能显著降低颤振影响，有限元模拟呈现出，当阻尼比增加0.1时，表面粗糙度降低近30%，振动与动态响应控制不只是保障表面完整性的手段，更是保证几何精度和长期稳定性的关键所在。

　　2.4冷却润滑方式的影响机制

　　冷却润滑方式对切削温度、摩擦状态以及表面缺陷控制有着直接作用，传统湿式冷却可降低刀具与切屑间的温度，然而高速切削时仍无法彻底抑制热软化效应。

　　微量润滑（MQL）可在刀具与切屑的界面生成油膜，可显著降低摩擦系数，处于MQL条件中，表面粗糙度降低幅度约25%，毛刺高度降幅超40%。深冷冷却借助液氮喷射让温度降至-100℃,防止材料出现软化以及刀具发生黏结磨损。复合冷却形式（微量润滑+超声冷却）整合了温度控制和切屑破碎的双重长处，使Ra稳定处于0.35μm左右，毛刺率不到10%。不同的冷却方式不但会改变表面粗糙度，还会作用于残余应力状态，MQL往往形成轻度压应力，深冷冷却却可在工件表层诱发更强的压应力，有益于增强疲劳寿命，优化冷却润滑是把控表面完整性与毛刺生成的关键措施。

　　3表面质量优化策略与工程应用价值

　　3.1工艺参数优化与智能控制

　　高速加工铝合金薄壁件时，合理优化工艺参数是把控表面质量的基本途径。切削速度、进给量与切削深度彼此耦合，其搭配不仅可以控制切削力与切削热，而且决定表面残余应力的分布状况[4]。工艺实验结合响应面法构建的优化模型显示，若将切削速度控制在700~900m/min，进给量设定0.05~0.08mm/rev，且切削深度低于0.8mm，表面粗糙度Ra能稳定维持在0.35μm以下，同时残余应力分布趋向压应力状态，这为零件服役性能的发挥提供了支撑。

　　随着智能制造的发展，参数优化不再局限于离线实验与理论计算，而是渐渐朝着在线自适应控制过渡，智能控制系统依靠传感器及实时数据采集技术，能动态监控刀具磨损、切削温度和振动信号，还能利用控制算法实时调节进给量与切削速度，实现加工过程的闭环调节。在某航空零件加工试验中，应用基于模糊控制的自适应算法后，表面粗糙度下降了28%，零件加工的周期缩短了15%。

　　引入人工智能与大数据技术，推动工艺参数优化迈向预测与主动调控阶段。借助深度学习模型的训练，能依据历史加工数据预估不同参数组合下的表面质量结果，还能迅速得出最优解。参数优化不会仅停留在单个工序，而是贯穿整个工艺链条，达成零件从粗加工到精加工全流程的表面质量管控，工艺参数优化与智能控制相整合，既大幅提升了表面完整性和几何精度，又为复杂结构件高效稳定加工筑牢了技术根基。

　　伴随数字孪生技术的应用，加工系统可在虚拟环境里同步映射真实加工状况，借助虚拟仿真预先预知表面误差的演变趋势，实现“虚实融合”的工艺优化，运用仿真数据可于加工前预先判定温度场与应力场的动态改变，进而在实际加工时防止过切、热变形等问题。通过云端数据交互，不同生产线能共享优化成果，构建知识再利用机制，强化学习的参数优化算法能够自我学习和迭代，可在多种工况环境下不断提高加工精度，实现从“经验驱动”向“智能决策”的彻底转变，凭借智能控制、数字孪生与数据驱动的协同应用，铝合金薄壁件表面质量控制会迈入高精度、低能耗且高适应性的智能时代。

　　3.2高效刀具与先进涂层的实践价值

　　刀具作为薄壁件高质量加工的关键工具，表面完整性直接受其几何形状、材料性能以及涂层技术的影响。高效刀具一般选用微细晶硬质合金基体，并结合先进的涂层工艺，从而提高耐磨性、抗粘附性以及热稳定性，薄壁件加工时，刀具与工件相互摩擦，极易造成黏结磨损和表面撕裂现象，故而刀具改进对提高表面质量意义重大。

　　相关试验结果证实，当采用TiAlN涂层刀具时，刀具寿命比未涂层刀具大约提高35%，表面粗糙度从0.6μm降至0.38μm，若采用纳米复合涂层，刀具硬度达35~40GPa，大幅增强了对高温切削环境的适应能力，当进行连续切削且速度为1000m/min时，表面质量依旧能维持稳定。

　　高效刀具的优势不仅表现在材料和涂层方面，还借助几何结构优化达成，加大刀尖圆弧半径且采用螺旋刃的设计方式，能显著减小切削力波动与切屑堆积，减轻工件表面波纹与裂纹，一项航空零件加工测试表明，对刀具几何形状进行优化后，工件表面缺陷的发生率下降了40%。

　　智能化与定制化会成为刀具技术的发展趋向，智能刀具借助集成传感器达成温度与磨损的监测，还与机床控制系统进行信息交互，可在刀具性能降低前自动对切削参数作出调整，定制化刀具可按照特定零件的结构特点和加工要求来设计，达成薄壁件表面质量和加工效率的双重提高，这些改进不仅优化了加工表面的整体质量，还明显降低了生产成本和返工的比例，对高端制造有着重要的工程意义。

　　3.3在线监测与预测模型的发展前景

　　伴随制造业朝着智能化和无人化迈进，在线监测与预测模型成为提高表面质量的核心手段。传统质量检测采用加工后离线测量方式，此方法虽精度佳，但存在反馈延迟的状况，难以在缺陷初现期实施有效管控。在线监测技术可实时抓取加工过程中的关键物理量，如切削力、振动信号、声发射以及温度变化情况，还能借助数据融合对表面质量进行即时判定[5]。

　　开展某航空结构件实验时，科研人员借助加速度传感器收集刀具振动信号，经过快速傅里叶变换分析得出，频率谱中一旦出现高于800Hz的峰值，工件表面的粗糙度会急剧攀升，凭借该信号构建起来的判别模型，预测表面缺陷的准确率为87%，这说明在线监测既能及时察觉异常，又可为参数调整给予支撑。

　　预测模型为实现表面质量的主动控制创造了条件，借助大数据与机器学习技术。研究者构建了输入与输出间的映射联系，使切削速度、进给量、刀具状态等输入变量与表面粗糙度、残余应力等输出质量指标产生关联，运用卷积神经网络（CNN）构建的预测模型，在验证实验中，对Ra值的预测误差能控制在±0.05μm以内，比传统回归方法有明显优势。

　　未来，将在线监测和预测模型深度整合，构建自适应质量控制体系，倘若监测数据显示表面质量临近恶化，预测模型会给出最适宜的调整方案，由控制系统自动实施，闭环调控的实施，不仅使加工稳定性得到提升，还可减少对操作人员经验的依赖，为无人化车间与智能工厂的达成提供助力，工程应用价值体现在显著降低废品率，提升零件的稳定性与可靠性，促使制造业朝着高精度和高柔性方向迈进。

　　4结论

　　综上所述，文章全面剖析铝合金薄壁零件高速加工时表面质量的影响因素，可明晰工艺参数、刀具特性、机床刚性与材料耦合效应在表面缺陷形成及质量控制中的关键意义。研究结果显示，通过科学地优化参数、设计柔性夹具以及采用先进刀具和涂层材料，能明显降低表面的粗糙度与几何误差。智能监测与预测模型的采用，为表面质量的在线调控开辟了新途径，提高表面质量不仅对零件的服役性能意义重大，还对高端制造业的可持续发展价值非凡。

参考文献

　　［1］杨立平.高速加工刀具及工艺参数分析［J］.中国新技术新产品，2020（17）：74-75.

　　［2］陈胡，黎嘉杰，曾镜灵，等.激光锻造对薄壁件微观结构及力学性能的影响［J］.激光与光电子学进展，2025，62（15）：342-351.

　　［3］谢鸿，李炳林，张锐，等.基于双区摩擦理论的斜角切削热-力建模与仿真分析［J］.工具技术，2025，59（7）：71-75.

　　［4］卫雄飞，潘宏侠.铝合金薄壁件高速加工的切削力和工艺研究［J］.成组技术与生产现代化，2009，26（2）：53-56.

　　［5］黄建安.铝合金复杂薄壁构件高速加工工艺技术研究［D］.南京：南京理工大学，2008.
