摘要：文章聚焦7003-T4铝合金吸能梁型材的性能提升研究，通过对断面结构给予优化设计，实现了力学性能与吸能特性的显著改善。优化后的型材最大应力由210MPa降至165MPa，其结构稳定性和吸能效率得到显著提升，其中静载荷最大承载力提高12%，动态冲击能量吸收能力提升15%。同时在挤压工艺环节，通过加热温度、挤压力以及冷却速率进行严格把控，保证了材料组织均匀细化以及力学性能的稳定。实验结果验证了结构优化方案与工艺控制措施的有效性，材料抗拉强度达301MPa，屈服强度为213MPa，断后延伸率为18.5%，均满足设计要求，而且焊合线完整无裂纹，扩口性能良好，各项指标均达到实用化标准。

　　关键词：7003-T4铝合金；吸能梁；挤压模拟；断面优化；性能测试

　　7003-T4铝合金是一种具有优良力学性能、良好耐腐蚀性的材料，在汽车结构件的吸能梁制造方面有着广泛应用，尤其在碰撞过程中可有效地吸收能量，提升车辆安全性能[1]，故而备受关注。吸能梁属于汽车碰撞安全系统的关键部分，其结构设计与材料性能直接关联到碰撞能量的吸收效率和变形行为，对乘员的安全保护效果产生影响[2-3]。

　　对于7003-T4铝合金吸能梁型材的挤压成型过程而言，展开数值模拟研究可揭示材料在高温高应变速率状况下的流变行为和微观组织演变，还可优化挤压工艺参数，提高型材的力学性能与几何精度，借助挤压模拟，可以系统地分析温度、应变率以及摩擦条件对材料流动特性的影响，预测挤压过程中可能出现的褶皱、裂纹等缺陷，保证最终产品的质量稳定性[4]。

　　文章通过实验数据与模拟结果相结合，有利于构建材料本构模型，同时提升模拟的准确性和可靠性，该研究填补了7003-T4铝合金吸能梁型材挤压过程数值模拟方面的空白，还为工业生产中吸能型材的设计和制造提供了理论依据和技术支持。另外，通过对挤压成型与性能展开系统分析，可达成材料性能与结构设计的协同优化，促使吸能梁朝着轻量化和高性能化的方向发展，契合现代汽车对于安全性与经济性的双重需求。

　　1型材断面设计方案可行性分析

　　1.1型材断面结构可行性评估方法

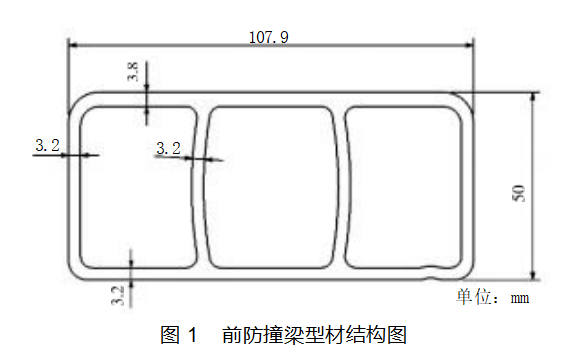

　　借助ANSYS软件展开三维挤压过程数值模拟，再现7003-T4铝合金型材于前防撞梁型材结构，如图1所示，断面设计情形下的应力分布状况和变形行为，着重剖析挤压过程中温度场、应力场的演变规律，以及其对材料组织和力学性能所产生的影响。

　　优化前的前防撞梁型材结构断面结构为107.9mm×50mm，在挤压过程中，最大应力集中在内腔角部，其峰值应力能达到210MPa，存在潜在的裂纹风险，而优化后的前防撞梁型材结构断面设计，依靠对肋板厚度以及圆角半径做出调整，有效将最大应力降低到了165MPa，使得结构的整体稳定性得到了提升。结合静载荷与动态冲击试验，对挤压成型后的型材开展结构验证工作，测量其承载能力与能量吸收性能[5]。

　　试验结果显示，经过优化设计的前防撞梁型材结构型材，在静载荷条件下的最大承载力提升了12%，达到了大约85kN，动态冲击能量吸收能力提高了15%，达到了约350J，充分证实了断面设计有实用价值，关键评估指标有应力集中程度、载荷承载能力、变形均匀性以及能量吸收效率，这些指标综合体现了型材断面设计的合理性与应用潜力。

　　1.2优化建议与技术改进方向

　　对于7003-T4铝合金吸能梁用型材的断面设计方案，综合挤压模拟以及性能测试结果，给出结构优化建议与技术改进方向。

　　现有的型材运用2800T机台，挤压比是41.4，模具规格为340mm×200mm，米重3.523kg，材料是7003-T4合金，其力学性能符合屈服强度150~230MPa、抗拉强度260~310MPa以及断后延伸率A50≥18%的技术要求，弯曲角度A90≥60°也达到标准。在此基础之上，断面设计优化需要着重关注截面形状和壁厚分布的合理调整，以此提升吸能性能以及挤压成型的稳定性。

　　截面形状需避开尖锐转角以及过度繁杂的几何特征，目的是降低应力集中现象与模具磨损情况，提高挤压过程中材料流动的均匀程度，防止局部缺陷出现。壁厚要依据受力特点进行优化分配，厚壁区域可以适当加厚以此提高局部承载能力，薄壁区域则需保持足够的连续性来减轻整体重量，达成吸能效率与轻量化之间的平衡。

　　借助壁厚合理的梯度变化，可有效把控型材在碰撞过程中的变形模式，提高能量吸收能力。在技术改进层面，建议引入数值模拟辅助设计，联合有限元分析针对不同断面方案开展动态碰撞仿真，精确预测变形以及应力分布，以此指导截面优化，模具设计要优化冷却系统以及润滑条件，保证挤压过程中温度均匀且能控制摩擦，减少过烧现象，提升显微组织均匀性以及力学性能稳定性。

　　2加工制造工艺流程与设备配置

　　2.1挤压工艺流程与控制要点

　　7003-T4铝合金吸能梁型材的挤压工艺流程包含加热、挤压、冷却以及矫直等关键步骤，其中每个环节的控制参数都直接关乎最终型材的成型质量与性能稳定性。首先在坯料加热阶段，将铝合金加热到460±10℃,以此保证材料达到均匀的塑性变形条件，同时防止因过热致使晶粒粗化或者组织不均匀。加热时间控制在2~3h，实现温度的充分渗透与稳定。

　　随后进入挤压阶段，挤压力维持在1200~1500t，挤压速度控制在1.5±0.2mm/s，保证材料在模具里的流动均匀，减少内部缺陷以及表面裂纹的产生。挤压过程中，模具温度保持在470±10℃左右，避免局部冷却造成材料流动不畅。出口温度控制在≥510℃,确保再结晶充分，避免组织不均匀。

　　挤压结束后，型材冷却环节采用水冷方式，上表面90%、下表面80%、左侧80%、右侧80%的冷却强度(±15%公差），冷却速度控制在5~8℃/s，用以抑制析出相过度粗化，维持7003-T4合金的强化效果。

　　矫直工序需借助液压矫直机，将矫直压力设定为150~200kN，拉伸率严格控制在0.3%~1.0%，避免过度拉伸造成截面缩颈或力学性能下降，以此保证型材的几何尺寸与直线度可符合设计要求，避免在后续加工以及装配过程中出现误差。

　　在整个工艺流程中，对于温度、压力、速度以及冷却速率进行精准控制，这是保证型材显微组织均匀、力学性能稳定以及吸能性能优异的关键。借助严格把控工艺参数，达成7003-T4铝合金吸能梁型材的高效成型以及性能优化，契合其在汽车碰撞能量吸收领域的应用需求。

　　2.2生产场地布局与设备工装清单

　　生产线主要由挤压机、模具加热炉、永磁感应加热炉、剥皮机、在线淬火设备、牵引机中间辊、拉直机以及成品锯等众多设备共同组成。模具作为挤压成型的关键部件，其检修周期是每次停机的时候，预期寿命处于8~15吨挤压量的范围，这充分呈现出了模具耐用性以及更换周期的科学管理情况。

　　模具加热炉和永磁感应加热炉等加热设备的配置，可保证模具与铝棒的温度均匀性，温度控制的精度可以达到±1℃,为挤压过程提供了稳定的热环境。剥皮机与分离剂的应用可有效地去除铝棒表面的氧化层，避免在挤压过程中产生缺陷。拉直机与成品锯的设置可以保证型材的尺寸精度以及截断质量，契合后续加工的需求。

　　在检测设备方面，配备了高精度游标卡尺、外径千分尺、断面测量仪及万能试验机，实现了对型材长度、外径、断面尺寸以及力学性能的精准检测，有效地保障了产品符合设计要求。基于韦氏硬度标准的韦氏硬度计检测法，能够有效评价材料的热处理质量，并定量表征材料的硬度特性。整体生产场地的布局十分合理，设备间的工艺流程较为紧凑，减少了物料搬运的距离以及时间，提升了生产线的综合效率。

　　快速消耗品如分离剂和切削液的管理周期是打开后2~10个月，要保证其性能稳定，防止对产品质量产生负面的影响。

　　3实验验证与性能分析

　　3.1化学成分力学性能测试

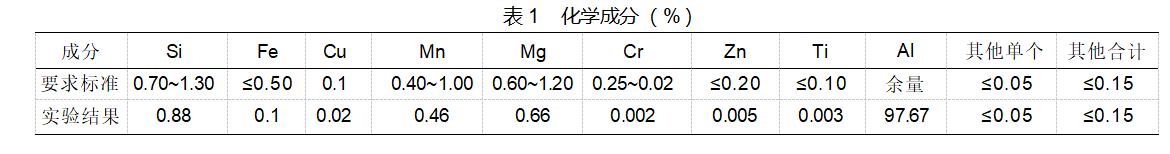

　　文章实验包括化学成分分析、力学性能测试以及低倍组织观察等，以此保障对7003-T4铝合金吸能梁型材的性能评价有较高的准确性与可靠性。化学成分分析借助光谱分析仪对试样开展元素定量检测，其结果显示Si0.88%，Mg 0.66%，Fe 0.10%，符合7003-T4铝合金的标准规范，如表1所示，可保证材料基体的化学均匀性以及成分稳定性。

　　在力学性能测试环节，运用万能材料试验机进行拉伸试验，所测得的材料抗拉强度为301MPa，屈服强度为213MPa，断后延伸率为18.5%，呈现出材料在T7状态下有出色的强度以及一定的塑性变形能力，这对于吸能梁在实际应用中吸收冲击能量有着关键作用，低倍组织观察利用光学显微镜对挤压后的截面给予分析，结果说明晶粒细化较为均匀，晶界清晰可见，并未发现十分突出的夹杂物或者缺陷，证实了挤压工艺的稳定性以及材料的组织均匀性。

　　3.2扩口检测与焊合线检验方法

　　扩口检测运用低倍显微镜观察与扩口试验相结合的方式来开展，以此全面评定型材的塑性变形能力与焊合线的完整性。首先针对挤压成型后的型材截取试样，借助低倍显微镜对截面展开宏观观察，辨别焊合线的连续性，以及可能存在的夹杂物、未焊透或者裂纹等缺陷。运用扩口试验让试样产生径向扩张变形，测量其最大扩口直径和对应的变形状态，评估材料的延展性能和焊合线的承载能力。

　　试验结果说明，经过严格工艺控制的7003-T4型材，最大扩口直径达到15.2mm，扩口过程中焊合线没有出现裂纹或者剥离现象，焊缝质量符合设计要求，在低倍显微镜下观察证明焊合线组织均匀，没有见到十分突出的气孔或者夹杂，焊缝区域晶粒细化效果较好，提高了焊缝的力学性能。该方法有效融合了宏观的变形能力测试与微观的组织结构分析，可准确体现型材焊合线的实际性能状态。

　　3.3检验频次与管控手段说明

　　在7003-T4铝合金吸能梁用型材的挤压生产进程当中，检验频次的合理规划、管控手段的科学运用是保证产品质量稳定性和性能一致性的关键要点。就文章中的挤压型材生产而言，检验频次主要采用每批次全检和定期抽检相结合的办法，对于关键尺寸和力学性能指标，每批次产品都要开展全面检测，涉及截面尺寸、壁厚均匀性以及硬度等参数，保证每批次产品符合设计要求。

　　针对微观组织及力学性能的稳定性，每隔五批次进行一次性能抽检，包含显微组织分析和拉伸性能测试，以此监控材料性能的长期稳定性。检验数据的统计分析借助统计过程控制方法来做，实时监测关键工艺参数的波动范围，及时辨别异常趋势并采取纠正措施，有效避免质量出现偏离，检验记录都运用电子化管理系统，保证数据的完整性和可追溯性，方便后续质量追踪与改进，以硬度测试为例，硬度值在HV70~HV85波动，SPC控制图说明其波动范围都在控制界限内，说明生产过程稳定受控。

　　这样严格的检验频次安排和管控手段应用，保证了7003-T4铝合金吸能梁型材的尺寸精度和力学性能的稳定性，又为后续性能分析提供了可靠的实验数据支撑，保证研究结果的科学性与实用性。

　　4结论

　　文章聚焦于7003-T4铝合金吸能梁用型材的挤压过程及其性能特性，对型材生产整个过程中的关键工艺参数，以及这些参数对最终产品质量所产生的影响进行了系统的分析，充分呈现出质量控制体系在保证型材性能稳定性与可靠性方面的核心作用。质量控制体系方面，严格执行管理体系认证，保证生产过程符合行业标准和规范，另一方面包含对过程能力的动态监控与评估，借助统计方法达成对挤压工艺各个环节的有效控制，降低产品变异性，提高生产一致性。合格的管理是质量保障的关键部分，保证原材料及辅助材料稳定供应且质量合格，为后续工艺奠定坚实基础，凭借多维度质量控制措施，7003-T4铝合金型材的机械性能和吸能效果得到提升，契合了结构安全性与轻量化设计这两方面的需求，项目技术总结部分总结了挤压模拟技术与实验验证相结合的优势，指出材料流动行为、温度场分布以及应力应变状态对型材性能的深刻影响，为优化挤压工艺参数提供了理论依据和实践指导。结合智能制造与数字化控制技术，能实现质量控制的自动化与精细化，推动铝合金吸能型材生产朝着高效、绿色及智能方向发展，提升整体产业竞争力。

参考文献

　　［1］宋夕超，刘守奎，赵中华，等.铝合金吸能梁用型材的挤压模拟及性能研究［J］.锻压技术，2025，50（7）：96-105.

　　［2］苑凤娇，孙丽萍，王玉艳，等.某地铁铝合金车体底架断面拓扑优化设计［J］.现代机械，2024（5）：76-81.

　　［3］胡宇，孙丽萍，王玉艳.某跨座单轨车头车底架铝合金型材断面拓扑优化［J］.机械工程与自动化，2022（1）：100-102.

　　［4］吴海琴.某铝合金车架轻量化设计及疲劳耐久性验证［D］.长沙：湖南大学，2020.

　　［5］王哲阳，王震虎，张松波，等.EW组合近似模型在概念铝车架断面轻量化设计中的应用［J］.现代制造工程，2020（4）：126-134.
