摘要：磷铁合金样品采用硝酸-氢氟酸混合酸体系分步处理，经硝酸消解、氢氟酸除硅挥发后，定容至特定体积。采用电感耦合等离子体发射光谱法（ICP-OES），测定溶液中磷元素的发射强度，以系列标准溶液绘制的标准工作曲线为定量依据，精准计算样品中磷的含量。精密度与准确度试验结果表明，该方法具备良好的稳定性与准确度，且分析效率高、抗基体干扰能力强，完全满足磷铁合金中磷含量的检测需求，为磷铁生产过程质量管控提供了可靠技术手段。

　　关键词：磷铁合金；磷；电感耦合等离子体发射光谱法；精密度

　　磷铁作为重要的铁合金材料，在钢铁、冶金等领域具有不可替代的关键地位，其核心作用是在钢铁生产中精准调控钢液的磷含量；适量磷可有效提升钢的抗腐蚀性、耐磨性及切削加工性能，进而延长钢材服役寿命、降低生产损耗与加工成本[1-2]，但磷含量过高会显著增大钢的冷脆性，致使钢材在低温环境或受冲击载荷时易发生脆断，严重影响产品质量并降低其使用安全性与可靠性，埋下安全隐患。因此准确测定磷铁中磷含量对钢铁生产的质量管控、成本控制及产品性能优化具有重要意义，是保障钢材产品质量稳定性、提升企业市场竞争力的关键环节。

　　传统测定磷铁中磷含量的方法主要包括重量法、滴定法[3]和分光光度法等。重量法原理简单，但实际操作过程极为烦琐，分析周期长，往往需要数小时甚至数天才能完成一次测定。滴定法是利用化学反应中的计量关系来确定磷含量，但该方法容易受到共存元素的干扰。在磷铁样品中，往往存在多种其他元素，这些元素可能与滴定剂发生反应，或者影响反应的终点判断，无法满足高精度分析的要求。分光光度法虽然具有较高的灵敏度，能够检测到较低浓度的磷元素，但在多元素复杂体系中，其选择性较差。由于不同元素可能具有相似的吸收光谱，导致难以准确区分和测定磷元素的含量。

　　近年来，电感耦合等离子体（ICP）技术在元素分析领域发展迅猛，成为一种极具优势的分析手段。ICP技术利用射频能量使氩气电离，形成高温等离子体。样品在高温的等离子体中能够迅速且充分地蒸发、原子化和离子化，将样品中的磷元素转化为离子状态。通过检测离子的发射光谱强度，根据光谱强度与元素含量之间的定量关系，来确定样品中磷元素的含量。该技术线性范围宽，能够在较大的浓度范围内准确测定磷含量；

　　灵敏度高，可以检测到极低浓度的磷元素，满足对痕量磷分析的需求；还能实现多元素同时测定，提高分析效率，节省时间和成本。采用ICP－OES法可以实现磷的快速、准确检测，而且，其精密度和准确度均能满足严格的检测要求[4-5]，为钢铁生产的质量控制提供了有力的技术支持。

　　1实验过程

　　1.1仪器设备

　　实验核心检测仪器采用Agilent 725ICP-OES型电感耦合等离子体原子发射光谱仪，该仪器具备高灵敏度、宽线性范围及多元素同时检测能力，可精准捕获磷元素特征发射光谱信号，为含量计算提供可靠数据支撑。样品称量环节选用梅特勒电子天平，其精度可达0.1mg，能满足实验中试样及试剂的高精度称量需求，确保样品处理的初始准确性。样品溶解过程使用恒温水浴锅，该设备可实现温度精准调控，为硝酸-氢氟酸体系分解磷铁样品提供稳定的60℃加热环境，保障样品溶解完全且反应温和可控。

　　1.2试剂材料

　　硝酸(ρ1.42g/mL）：作为样品分解的主溶剂，具有强氧化性，可有效溶解磷铁合金中的金属基体及磷元素，形成可溶性硝酸盐体系。

　　氢氟酸(ρ1.67g/mL）：兼具酸性与络合性，主要用于消除样品中的硅元素干扰。通过与硅反应生成易挥发的四氟化硅，避免硅在后续检测中对磷元素光谱信号产生叠加或抑制影响。

　　高纯铁粉（Fe＞99.99%）：用于配制与样品基体匹配的校准溶液，其极低的杂质含量可避免引入额外干扰元素，确保标准曲线与样品检测体系的基体一致性。

　　用于制备系列标准曲线，为磷元素含量的定量计算提供浓度参照基准。

　　实验用水为二级水，其低电导率、低杂质离子特性可避免水中污染物对试剂配制及检测过程的干扰，符合痕量元素分析的水质要求。

　　1.3样品处理

　　1.3.1样品称量与预处理

　　称取0.1000g磷铁试样，置于50mL聚四氟乙烯烧杯中，选用聚四氟乙烯材质可避免氢氟酸对容器的腐蚀。用少许二级水润湿试样，使样品均匀分散，为后续酸溶反应创造良好接触条件。

　　1.3.2酸溶反应

　　向烧杯中加入5mL硝酸，此时溶液轻微放热并开始溶解样品基体；待初始反应平稳后，缓慢加入3mL氢氟酸，避免因反应剧烈导致溶液飞溅。氢氟酸的加入量经前期优化确定，可确保硅元素完全挥发且不对仪器造成过度腐蚀。

　　1.3.3加热溶解

　　将烧杯置于已预先升温至60℃的恒温水浴锅中，保持该温度水浴加热。此温度既能保证硝酸与氢氟酸充分溶解样品，避免温度过低导致溶解不完全，又能控制反应速率，防止温度过高导致酸液过快挥发，通常加热至溶液澄清透明即表明样品溶解完全。

　　1.3.4定容与稀释

　　取出烧杯，在室温下冷却至25℃左右，将溶液连同少量不溶残渣一同移入100mL塑料容量瓶中。用二级水多次洗涤烧杯内壁，将洗涤液全部并入容量瓶，直至液面接近刻度线，静置30s后用滴管滴加二级水至刻度，盖紧瓶塞后上下颠倒混匀20次以上。

　　1.3.5二次稀释

　　用移液管分取10.00mL上述试液，移入100mL塑料容量瓶中，用二级水稀释至刻度并充分混匀。二次稀释可将样品中磷浓度调节至ICP-OES仪器的最佳线性检测范围，同时降低基体离子浓度，减少光谱干扰。稀释后的试液待ICP-OES仪器检测。

　　1.4工作曲线溶液系列的制备

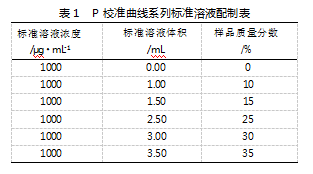

　　为了消除基体不一致对测定结果的影响，采用高纯铁粉配制基体溶液。具体操作如下：称取0.0700g高纯铁，置于50ml聚四氟乙烯烧杯中，按照前文步骤进行溶解，溶解完成后移入100mL塑料容量瓶中，用纯水稀释至刻度并混匀。分别移取该基体溶液6份，每份10mL，按照表1的比例分别加入磷标准溶液，配制成校准曲线用系列标准溶液。

　　1.5仪器工作参数的选择

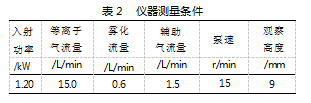

　　ICP-OES的工作参数直接影响等离子体的稳定性、样品的离子化效率及光谱信号的强度与信噪比，进而决定检测结果的精密度和准确度。试验结合Agilent 725ICP-OES型仪器的射频发生器功率范围、雾化器类型、炬管结构等硬件特性及磷元素的电离能、特征谱线灵敏度等光谱行为，通过单因素优化试验逐一调整关键参数，最终最优仪器测量条件，如表2所示。

　　入射功率是维持等离子体稳定运行及样品离子化的核心参数，设置为1.20kW。可在保证磷元素充分离子化的同时，维持等离子体火焰稳定，避免自吸干扰，兼顾灵敏度与稳定性；等离子气的流量直接影响等离子体的形成和稳定性。15.0L/min的流量能够提供足够的氩气，以维持等离子体的稳定燃烧，同时避免过多的气体流量导致等离子体熄灭；雾化流量直接影响样品的雾化效率和雾滴粒径分布，雾化流量控制样品溶液的雾化效率，0.6L/min的流量能够确保样品溶液充分雾化，形成细小的雾滴，提高样品的传输效率和检测灵敏度；辅助气流量用于帮助雾化的样品进入等离子体中心区域，1.5L/min的流量能够有效地将雾滴导入等离子体，同时避免过多的气体流量干扰等离子体的稳定性；泵速控制样品溶液进入雾化器的速率，设置为15r/min。该泵速对应的样品提升量约为1.0mL/min，既能保证足够的样品量进入等离子体以产生可检测的信号，又能避免因提升量过大导致雾滴浓度过高，引发等离子体负载过重、信号饱和等问题；观察高度决定了检测器观察等离子体的位置，9mm的高度能够确保检测器观察到等离子体中样品元素的最佳发射强度，同时避免背景信号的干扰，提高检测的灵敏度和准确性。

　　2结果及讨论

　　2.1分析谱线影响

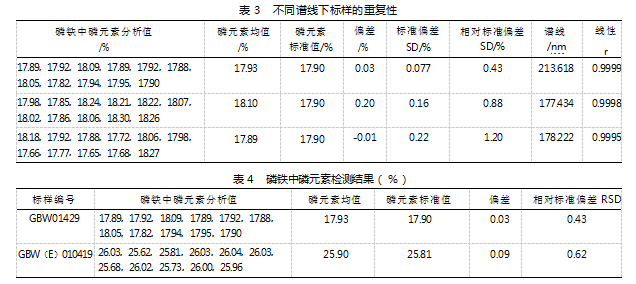

　　等离子发射光谱分析中，选择合适的谱线对于分析的准确性和效率至关重要。通过标准曲线法可以准确得到样品中磷的含量。在选择磷谱线时，应综合考虑灵敏度、干扰情况、线性范围、仪器性能等因素，并通过标准样品GBW01429测试来验证，以确保检测结果的准确性和可靠性。通过对比不同谱线的测试结果，包括准确性、精密度等指标，来确定最适合该实验条件和样品的磷谱线。结果及分析数据如表3所示。

　　从表3可看出，使用P 213.618nm谱线时，测试结果的精密度（RSD=0.43%）和准确性（偏差=0.03%）均优于其他谱线。尽管P 178.222nm谱线的准确性（偏差=-0.01%）更小，但其精密度（RSD=1.20%）和线性（r=0.9995）显著逊于P 213.618nm谱线。综合考量方法的稳定性、可靠性和准确性，P 213.618nm谱线在灵敏度、干扰情况和线性范围方面表现最佳，能够提供最准确和最可靠的检测结果。因此，选择P 213.618nm作为分析磷的最佳谱线。

　　2.2氢氟酸加入量的影响

　　考虑到样品中含硅，为了消除硅含量的影响，需要加入一定的氢氟酸挥硅。样品处理过程中加入不同体积的氢氟酸进行样品分解，保持其他条件不变。以标准样品YSBC28862—2018作为试样进行分析，氢氟酸加入量分别为1、2、3、4mL，加入氢氟酸1mL时，样品不完全溶解；加入氢氟酸2mL时，样品可以完全溶解，但样品溶解速度较慢，耗时长；加入氢氟酸3mL、4mL时样品均可以完全溶解且速度较快，检测结果一致。因为过多的氢氟酸可能会对雾化器等仪器部件腐蚀，故综合考虑选择氢氟酸加入量为3mL。

　　2.3精密度试验

　　采用该方法检测标样GBW01429和GBW（E）010419的磷元素，检测结果及分析数据如表4所示。

　　由表4数据可知，平行测定结果的相对标准偏差（RSD）均低于1%，表明该测定方法具有优异的精密度。通过t检验分析方法验证准确度：测得标准样品GBW01429中磷（P）的t值为1.37，标准样品GBW（E）010419中P的t值为1.94；查t分布表可得t0.05，11=2.23，上述实测t值均小于该临界值。这表明测定结果的平均值与标准样品的标准值之间无显著性差异，证实本方法测定磷铁合金中磷含量的准确度较高。

　　3结论

　　综上所述，文章通过硝酸分解、氢氟酸挥硅的方法成功溶解了磷铁合金样品，并将其稀释至一定体积后，采用电感耦合等离子体发射光谱法测定了磷铁中的磷含量。实验结果表明，该方法在磷元素检测上表现出高精密度与高准确度，完全满足实验室的要求。通过对比不同谱线的测试结果、优化氢氟酸的加入量以及进行精密度试验和不同方法比对，进一步验证了该方法的可靠性和准确性，值得推广应用。

　参考文献

　　［1］应腾远，刘文甫，冯杰.电感耦合等离子体原子发射光谱法测定磷铁中磷、锰、钛和铝［J］.理化检验（化学分册），2011，47（8）：955-956+962.

　　［2］王莉娜，费冬妹，马艳杰，等.ICP-AES法测定磷铁中磷元素含量［J］.中小企业管理与科技（中旬刊），2015（3）：316-317.

　　［3］王岩，吴超超，曾霞.ICP-AES法测定磷铁合金中磷、锰含量［J］.南方金属，2021（3）：18-21+25.

　　［4］王岩，吴超超，曾霞.低碳锰铁中钙、钛含量的测定［J］.南方金属，2021（4）：20-22+29.

　　［5］唐丽丹，高德池，易琴，等.电感耦合等离子体发射光谱法测定磷精矿中磷、镁、钙、铁、铝、钾、钠、硫［J］.磷肥与复肥，2023，38（10）：37-39.
