摘要：为满足磷铁样品中微量合金元素的精准检测需求，文章采用硝酸与氢氟酸混合体系对磷铁样品进行消解处理，建立了电感耦合等离子体发射光谱（ICP-OES）法测定其中铬（Cr）、钒（V）、钛（Ti）元素含量的分析方法。实验选取206.550nm、292.401nm及334.941nm分别作为Cr、V、Ti的特征分析线，通过配制系列标准溶液绘制标准工作曲线，以溶液中目标元素的光谱强度为定量依据，实现了磷铁样品中Cr、V、Ti含量的精准计算。方法学验证结果表明，该检测方法的准确度与精密度均满足工业生产过程中的质量控制标准，可为磷铁材料的成分检测提供可靠技术支撑。

　　关键词：电感耦合等离子体发射光谱法；磷铁；铬；钒；钛

　　磷是钢材中极为关键的元素，虽常被视为有害杂质，但适宜浓度下能显著提升钢材磁性能，如增强磁感应强度、改善磁导率等，对有特殊磁性能要求的钢材至关重要，因此钢铁冶炼时需精确控制磷添加量，避免过高或过低。磷铁合金在炼钢中能调节磷含量，生产高磁感取向硅钢等特定钢材时，适量添加是改善磁性能的必要手段，这些钢材被广泛应用于电力、电子领域，其磁性能影响设备效率和性能，故确保磷铁合金质量稳定对提高特殊钢材炼制成功率意义重大，是生产合格钢材产品的关键[1]。

　　为了确保磷铁的质量符合标准，通常要求对磷铁中的多种成分进行详细分析，如铬、钒、钛、硅、碳、硫等元素。这些元素的含量会直接影响磷铁的性能和用途。传统分析方法中，高频红外吸收法被广泛用于测定碳硫元素的含量，这种方法具有快速、准确的优点。然而，对于其他元素如铬、钒、钛等的检测，通常采用湿法化学分析技术。湿法化学分析虽然能够提供较为准确的结果，但其流程相对复杂，需要经过多个步骤，整个过程耗时较长，难以满足现代工业生产中快速检测的需求。

　　鉴于传统方法的局限性，电感耦合等离子体光谱法（ICP）被选为测定磷铁中铬、钒和钛元素含量的方法。电感耦合等离子体光谱法是一种先进的分析技术，它利用高频电磁场产生的高温等离子体激发样品中的元素，使其发射出特征光谱，通过检测这些光谱的强度来定量分析样品中各元素的含量[2]。该技术分析速度快、操作便捷、稳定性高的优势，能够提供准确可靠的检测数据，且分析结果的重复性和再现性良好，凭借上述特性，ICP技术有效满足了特定钢种冶炼过程中的成分分析需求，为钢铁生产的质量控制提供了可靠的技术支撑。

　　1实验部分

　　1.1仪器设备

　　研究为保障检测结果的精准性与可靠性，选用了以下三类核心设备：

   　Agilent 725 ICP-OES型电感耦合等离子体原子发射光谱仪：作为本实验的核心检测设备，该仪器采用垂直炬管设计与高分辨率中阶梯光栅光谱系统，可实现多元素的同时快速检测。其波长覆盖范围为165~847nm，能精准捕捉铬、钒、钛等元素的特征发射光谱，且具备优异的光学系统稳定性与信号检测灵敏度，可有效降低基体干扰对检测结果的影响，为元素定量分析提供高精度的数据支撑。

　　梅特勒托利多电子天平：选用精度达0.1mg的分析级电子天平，该设备采用电磁力平衡原理，具备自动校准、防风防尘等功能，可确保磷铁样本、高纯铁粉及各类试剂称量过程的准确性与重复性，从实验源头控制因称量误差导致的检测偏差。

　　恒温水浴锅：采用数显智能控温系统，控温精度为±0.5℃,可稳定维持70℃的反应温度环境。其具备均匀的水浴加热腔体，能保证聚四氟乙烯烧杯内样品溶液受热均匀，避免局部温度波动影响样品溶解效率与溶解彻底性，为试样分解过程提供稳定的温度条件。

　　1.2试剂材料

　　实验所用试剂与材料均经过严格筛选，确保其纯度与性能满足痕量元素分析的要求，具体规格与用途如下：

　　硝酸(ρ1.42g/mL）：为优级纯试剂，具有强氧化性与酸性，作为样品分解的主溶剂，可与磷铁中的金属元素反应生成可溶性硝酸盐，同时能破坏样品中的有机杂质，为后续元素检测消除干扰。

　　氢氟酸(ρ1.42g/mL）：为优级纯试剂，密度与硝酸一致，具有强腐蚀性与络合性，可有效溶解磷铁中可能存在的硅化物等难溶杂质，同时能与钛等元素形成稳定的氟络合物，促进样品的完全分解，避免因样品溶解不完全导致的检测结果偏低。

　　高纯铁粉：纯度≥99.99%，其中铬、钒、钛等待测元素的含量远低于检测限，作为基体匹配剂使用，用于模拟磷铁样品中的铁基体环境，减少因基体差异导致的非光谱干扰，提高工作曲线的拟合准确性。

　　铬、钒、钛标准溶液：由国家钢铁材料测试中心钢铁研究总院提供，标准值为1000μg/mL，属于有证标准物质，具有量值准确、稳定性好的特点。实验中根据检测需求，采用二级标准水逐级稀释至所需浓度，用于绘制工作曲线及加标回收试验。

　　试剂纯度与水质：除上述特定试剂外，实验所用其他辅助试剂均为分析纯级别，可确保试剂本身含有的杂质不会对检测结果产生显著干扰；实验用水为二级标准水，其电导率≤1.0μS/cm（25℃),总有机碳含量≤2mg/L，无明显离子污染，可满足样品溶解、试剂稀释及仪器清洗等各环节的水质要求。

　　1.3样品处理

　　1.3.1试样分解

　　准确称取0.10g磷铁样本，将其放入一个50mL的聚四氟乙烯烧杯中。为了确保样品与试剂充分接触，用少量水将样品湿润。接着，分别量取5mL硝酸和3mL氢氟酸，依次加入烧杯中，并进行充分搅拌混合，使样品与酸充分反应。

　　1.3.2加热处理

　　将烧杯置于已预热至70℃的水浴锅中，进行水浴加热30min。在此过程中，样品在酸的作用下逐渐溶解，直至完全溶解。水浴加热的温度和时间经过优化，以确保样品能够完全分解，同时避免过度反应导致的样品损失。

　　1.3.3冷却与稀释

　　加热完成后，将烧杯从水浴锅中取出，待溶液自然冷却至室温。随后，将溶液转移至100mL塑料容量瓶中，并用二级标准水稀释至标线，充分摇匀，确保溶液均匀分布。最后，将处理后的溶液按照ICP光谱仪的操作条件进行检测。

　　1.4工作曲线的绘制

　　为了确保实验结果的准确性，必须绘制工作曲线。首先，称取7份高纯铁粉，每份0.09g，分别放入50mL的聚四氟乙烯烧杯中，按照样品处理的步骤进行操作，制成铁基溶液。铁基溶液的制备是为了模拟样品基体，减少基体效应的影响。在每份铁基溶液中，分别加入与试样含量相应匹配的铬、钒、钛标准溶液，这些标准溶液的浓度经过精确配制，以确保工作曲线的准确性。使用等离子发射光谱仪对加入标准溶液的铁基溶液进行测定，记录各元素的光谱强度。最后，根据测定结果，绘制工作曲线。工作曲线的绘制是通过将标准溶液的浓度与对应的光谱强度进行线性拟合，从而建立浓度与光谱强度之间的定量关系。通过工作曲线，可以准确计算出样品中各元素的含量。

　　2结果和讨论

　　2.1仪器工作参数的选择

　　仪器工作参数的优化是确保分析结果准确可靠的核心环节，主要涵盖高频发生器功率、气体流速控制、观测高度调节及曝光时间设定等关键参数[3]。其中，高频功率直接影响等离子体的激发温度与电子密度，进而决定元素的电离效率；气体流速则通过调控等离子体形态和样品雾化效果影响信号稳定性；观测高度的选择需平衡灵敏度与背景干扰，而曝光时间则关乎检测限与精密度。通过系统性的条件实验，采用单因素变量法逐一优化各参数，最终确定的最佳工作条件为：高频发生器功率1.20kW，用于兼顾元素激发与设备稳定性；等离子气体流速为15.0L/min用于维持稳定等离子体形态；雾化器气体流速为0.6L/min，优化样品提升量；辅助气体流速为1.5L/min，防止炬管烧蚀；泵转速为50rpm，用于控制样品引入速率；观测高度为9mm；清洗时间为10s用于消除记忆效应。

　　2.2分析谱线的选择

　　在进行等离子体发射光谱分析时，必须针对待测元素选取合适的谱线以进行定性与定量分析。在挑选分析谱线时，应全面考虑多个因素，如待测元素的含量、谱线的灵敏度、潜在的干扰因素、背景信号水平，以及谱线在检测器上的投射点。在进行电感耦合等离子体原子发射光谱（ICP-AES）分析时，基体效应是一个常见的问题，采用基体匹配法是克服由此产生的非光谱干扰的重要策略[4]。

　　为了降低检测过程中的干扰，必须严格控制混合酸的加入量并保持其一致性。利用基体匹配法构建工作曲线，能够有效减少基体效应所引起的干扰[5]。通过试验最终确定了信噪比大，不受干扰的各待测元素分析线为铬206.550nm、钒292.401nm、钛334.941nm。

　　2.3精密度试验

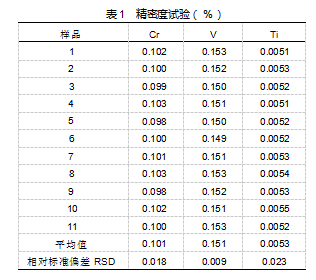

　　为评估所获测定结果的精确度，依据既定实验方法和条件，对磷铁样本中的各元素进行了10次重复测定，具体数据如表1所示。

　　表1试验数据显示，各元素测定值的相对标准偏差RSD均控制在较低水平：Cr元素RSD为0.018%，V元素RSD为0.009%，Ti元素RSD为0.023%。该结果表明，本方法在重复性条件下可实现痕量元素的高精密度检测，其中钒元素的检测稳定性尤为突出，与前文中优选的292.401nm分析谱线具有较高信噪比的特征相吻合。

　　2.4准确度试验

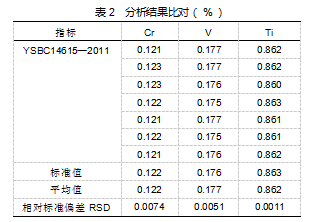

　　文章所采用的方法被应用于编号为YSBC14615—2011的磷铁标准样品的分析。随后，将获得的测量结果与该标准样品的标准值进行比较，详细数据如表2所示。

　　表2结果显示，Cr元素测定平均值为0.122%，标准值0.122%；V元素为0.177%，标准值0.176%；Ti元素为0.862%，标准值0.863%。各元素相对标准偏差RSD分别为0.0074%、0.0051%和0.0011%，均显著低于方法学要求的5%限值。特别值得注意的是，Ti元素在ppm级含量下仍能保持0.0011%的极低RSD，充分证明基体匹配法有效消除了铁基体的光谱干扰，确保了痕量元素分析的准确性。

　　2.5加标回收率

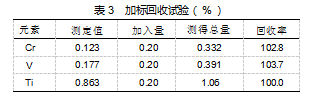

　　文章采用编号为YSBC14615—2011的磷铁标准样品，依照前文所述的实验方法进行处理。随后，依次添加铬、钒、钛的标准溶液，以进行各元素的加标回收试验。通过计算加标回收率来评估方法的准确性，加标回收率计算公式如式（1），具体实验结果如表3所示。

　　加标回收率=（加标试样的测定值-原试样测定值）/加标量×100%（1）

　　由表3结果显示，各元素回收率均处于100.0%~103.7%，且RSD值小于5%，表明方法不存在显著的系统误差。其中Ti元素达到100.0%的理想回收率，验证了334.941nm分析谱线选择的有效性，该谱线成功规避了铁基体在相近波长区的干扰峰。综合精密度、准确度及回收率试验结果，确认本方法满足磷铁中痕量元素分析的质量控制要求。

　　3结论

　　综上所述，文章研发了一种基于ICP-AES技术的方法，用于测定磷铁中的铬、钒和钛含量。仅需加入5mL硝酸和3mL氢氟酸，便可迅速完成样品的溶解过程。同时，通过采用电感耦合等离子体原子发射光谱技术（ICP-AES）进行高效能的定量分析，以准确测定磷铁样品中的相关元素含量。在本次实验所选定的分析谱线和仪器参数下，所有元素的线性关系均表现良好。在磷铁样品中，铬、钒、钛的相对标准偏差RSD均不超过3.0%。同时，标准样品的测量结果与标准值高度一致，测量的偏差处于可接受的范围之内。铬、钒、钛的回收率介于100.0%~103.7%。该方法在精密度和准确度方面均表现优异，具有低检出限、快速测定、宽线性范围等特点，能够同时检测多种元素，非常适合日常生产检测需求，具有广泛的应用前景。

　参考文献

　　［1］王莉娜，费冬妹，马艳杰，等.ICP-AES法测定磷铁中磷元素含量［J］.中小企业管理与科技（中旬刊），2015（3）：316-317.

　　［2］苏彬，王学云，张嵬巍，等.电感耦合等离子体原子发射光谱法测定磷铁中的磷、钛、锰［J］.河南冶金，2020，28（1）：21-22+50.

　　［3］王振坤，靳宏，姚传刚，等.磷铁溶样方法的改进及ICP法测定其中的锰［J］.铁合金，2012，43（6）：37-40.

　　［4］万春梅，陈涛，李玉清.ICP-OES法测定铝铁中的铝锰硅磷铜铁含量［J］.云南冶金，2010，39（3）：57-60.

　　［5］叶罕章，华天，彭桦.内标法和基体匹配法-电感耦合等离子体原子发射光谱法测定磷酸铁中12种杂质元素［J］.磷肥与复肥，2023，38（8）：32-35.
