摘要：电助力自行车中置电机内部的高热流密度问题可能导致热敏材料的塑料齿轮受热失效，从而降低产品使用寿命，因此亟需相应的热管理系统保护塑料齿轮，为了完善针对塑料齿轮的热管理系统，首先要对塑料齿轮进行精准的实时温度预测。以某典型工况为例，利用Icepak仿真研究了内部电路板及减速传动系统的温度分布，并与部分器件的实测温度对比验证仿真的有效性；在此基础上进行多次仿真，得到不同工况下的塑料齿轮稳态温度；以传热学理论为基础，结合多次仿真的数据，拟合出适用于塑料齿轮的温度预测表达式。结果表明：仿真结果足够可靠，最大误差为4.38%；得出了实验室条件下塑料齿轮稳态温度关于转速和扭矩的表达式，且在变工况下测试的预测误差在±5℃以内；与传统的集总参数法相比节省大量建模与计算时间，可应用于工程上需要对塑料齿轮进行快速准确温度预测的场景。

　　关键词：电助力自行车；中置电机；塑料齿轮；温度仿真；热管理系统

　　0引言

　　电助力自行车与传统自行车结构相似，但其内部加入了以传感器为核心的动力系统，还配备电机与锂电池，在保留骑行乐趣的同时，比普通自行车省力也更轻便[1]。中置电机位于整车中心的底部，对整车而言有着更好的质量比和爬坡特性[2]，但相比于同功率电机通常其尺寸更小，而业内普遍追求高助力功率，因此带来了严峻的高热流密度问题。相关统计表明，在电子设备失效的案例中有55%是由温度过高引起的[3]。工程上由于塑料齿轮具有优异的性能、更轻的质量和更低的成本[4]而被用于中置电机，电机内部高热流密度问题对热敏材料的塑料齿轮形成极大考验[5]，因此有必要明确塑料齿轮在运行过程的温升情况，工程上常对塑料齿轮进行温度预测[6-7]。

　　针对塑料齿轮的温度预测，前人已开展了大量的工作。余国达等[8]研究了塑料齿轮稳态温度场的分布规律以及载荷和转速水平对稳态温度的影响；王振等[9]采用直接耦合法对齿轮进行热-结构分析，得到齿轮啮合时的瞬态温度场与应力，同时对影响结果的初始环境温度进行讨论；Hooke等[10]利用方形台架检测了3种材料的塑料齿轮磨损行为，开发了一种用于平均和最大齿轮温度的简单替代模型，并被证明可以更准确地预测磨损转变。

　　在封闭的系统级机电产品中，塑料齿轮的温度不仅受自身材料特性的影响，还取决于周围发热元件、对流环境、散热条件等热影响因素。本文利用Icepak仿真明确中置电机内部整体发热情况及塑料齿轮的稳态温度，并与实验室测得的结果对比验证仿真的准确性，在此基础上以传热学理论为指导，结合多次仿真得到的数据拟合出塑料齿轮的稳态温度与转速、扭矩三者的关系，从而为后续的齿轮温度预测及热优化策略提供指导。

　　1中置电机工作原理及内部结构

　　中置电机的作用是在用户骑行过程中提供助力扭矩，其基本原理是通过输出轴上嵌套的高精度扭矩传感器识别用户施加在曲柄上的踩踏扭矩，当踩踏扭矩超过扭矩阈值时，内部电路板便会启动助力，依据用户踩踏扭矩的大小，提供不同策略的助力扭矩[11]，整车图与整机图分别如图1与图2所示。

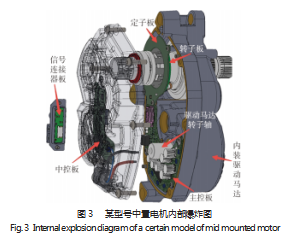

　   一台完整的中置电机的一般结构为：壳体、PCBA、马达、减速传动系统、传感器、连接器等。壳体主要负责防水防尘防腐以及散热，PCBA主要负责电路转换与助力控制，马达主要负责提供原始扭矩，减速传动系统负责将马达产生的高转速低扭矩的动力转换成低转速高扭矩的动力，传感器负责识别用户骑行意图并将信号反馈至PCBA进行处理，连接器主要负责整机与外界的供电、通信[12]，其内部爆炸图如图3所示。

　　2中置电机热仿真

　　2.1创建实体模型

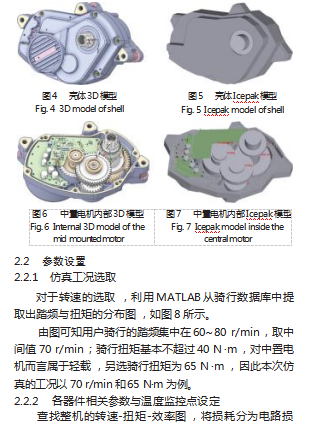

　　Icepak具有专业的流体动力学的求解器，提供了电子设备热分析中常见的所有组件[13]，且支持CAD接口，前提是该CAD模型经过简化与修复。中置电机的散热方式为自然对流散热，对其散热效果影响较大的是表面散热面积[14]。因此选择重新手动建模，忽略对传热影响较小的特征，并保证简化后的散热面积与原模型基本一致，建模前后的模型分别如图4~7所示。对于电路板的建模，还应导入相应的布线、过孔等信息，导入的布线、过孔不参与CFD网格的划分，但Icepak能自动计算得出PCB的各项异性导热率[15]，能精准模拟热量在电路板上的传导路径。

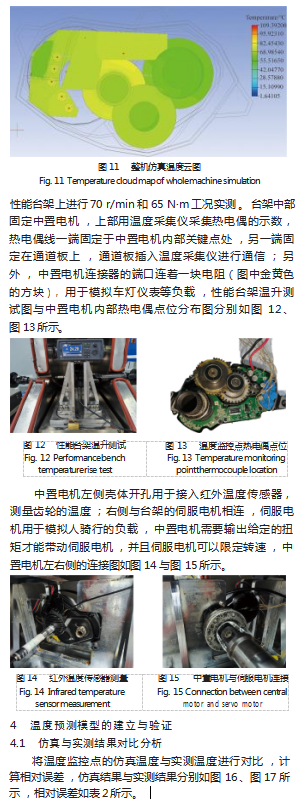

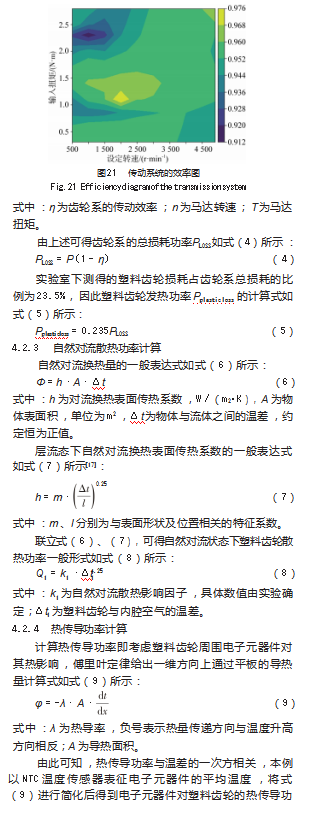

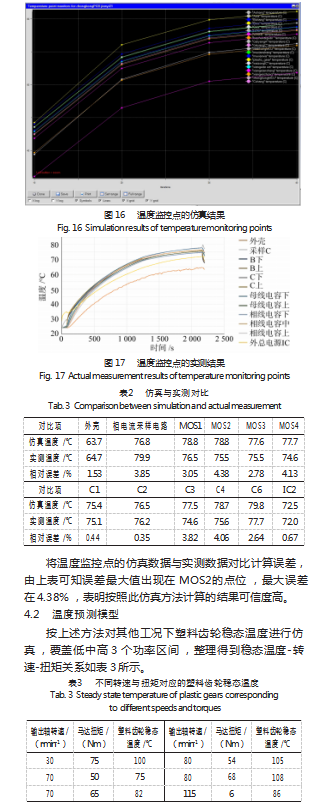

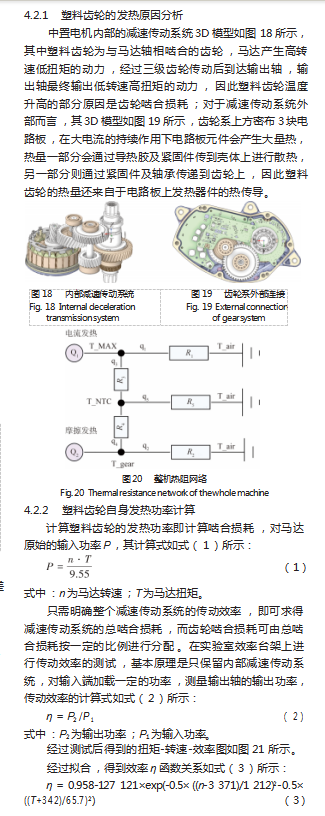

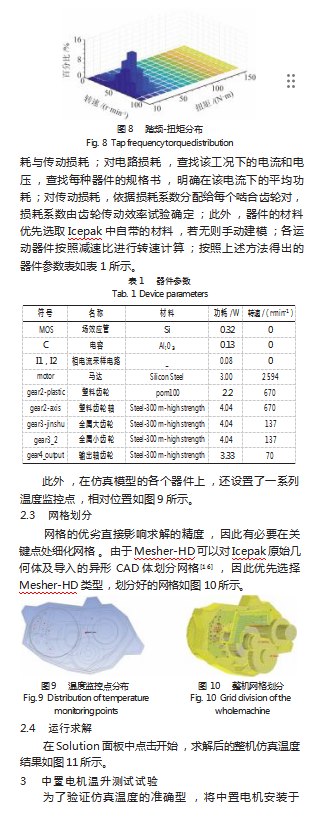

　　参考文献：

　　[1]刘家玮.电助力自行车缘何受到海外采购商青睐[N].人民日报,2024-05-27(5).

　　[2]江南.电动自行车驱动系统位置定位前置式、中置式、后置式[J].中国自行车,2013(7):76-77.

　　[3]Horng R H,Lin R C,Chiang Y C,et al.Failure modes and effects analysis for high-power GaN-based light-emitting diodes pack⁃age technology[J].Microelectronics Reliability,2012,52(5):818-821.

　　[4]席晓晖.工程塑料的研究综述[J].山东化工,2024,53(3):84-86.XI X H.Research review of engineering plastics[J].Shandong Chemical Industry,2024,53(3):84-86.

　　[5]陈其泰,李惠彬.塑料齿轮的温度与材料性能之关系的探讨[J].机械设计,1993(4):13-16.CHEN Q T,LI H B.Research into the relation between the tem⁃perature of the plastic gear and the material properties[J].Jour⁃nal of Machine Design,1993(4):13-16.

　　[6]于东洋,张超,叶盛鉴,等.齿轮传动系统温度预测方法研究[J].机械传动,2013,37(6):1-4.YU D Y,ZHANG C,YE S J,et al.Study on temperature predic⁃tion method of gear transmission system[J].Journal of Mechanical Transmission,2013,37(6):1-4.

　　[7]陆松,孟惠荣.塑料齿轮的热分析[J].塑料,2003(5):58-60.LU S,MENG H R.Thermal analysis of plastic gears[J].Plastics,2003(5):58-60.

　　[8]余国达,刘怀举,卢泽华,等.脂润滑条件下塑料齿轮稳态温度场仿真与试验研究[J].中国机械工程,2022,33(8):890-898.YU G D,LIU H J,LU Z H,et al.Simulation and experimental study of steady-state temperature field of plastic gears under grease lubrication conditions[J].China Mechanical Engineering,2022,33(8):890-898.

　　[9]王振,王砚军,王静静,等.高分子齿轮瞬态接触应力及温度场的分析模拟[J].机械传动,2018,42(2):120-125.WANG Z,WANG Y J,WANG J J,et al.Analysis and simulation of transient contact stress and temperature field of polymer gear[J].Journal of Mechanical Transmission,2018,42(2):120-125.

　　[10]Hooke C J,Mao K,Walton D,et al.Measurement and predic⁃tion of the surface temperature in polymer gears and its relation⁃ship to gear wear[J].Journal of Failure Analysis and Prevention,1993.

　　[11]郑煜敏.助力自行车力矩检测系统设计[D].杭州:杭州电子科技大学,2018.

　　[12]陈创东.基于扭矩传感器的电动助力自行车助力系统研究[D].广州:广东工业大学,2023.

　　[13]陈洁茹,朱敏波,齐颖.Icepak在电子设备热设计中的应用[J].电子机械工程,2005(1):14-16.

　　[14]王文鹏,岳宝,刘云艳,等.自然对流数值仿真及其影响因子参数化分析[C]//中国家用电器协会.2018年中国家用电器技术大会论文集.中国轻工业出版社,2018.

　　[15]江伟,谢建友.基于SIwave-ICEPAK的电热耦合方法研究[J].中国集成电路,2021,30(4):62-65.

　　[16]王永康,张洁,张宇,等.ANSYS Icepak电子散热基础教程[M].北京:电子工业出版社,2019.

　　[17]余建祖,高红霞,谢永奇.电子设备热设计及分析技术[M].2版.北京:北京航空航天大学出版社,2008.

　　[18]杨世铭,陶文铨.传热学[M].4版.北京:高等教育出版社,2006.

　　[19]肖宗鑫,胡明辉,石力王,等.电动汽车内置式永磁同步电机转子温度在线估计[J].机械工程学报,2023,59(24):209-222.　XIAO Z X,HU M H,SHI L W,et al.Rotor temperature online estimation of built-in permanent magnet synchronous motor for electric vehicle[J].Journal of Mechanical Engineering,2023,59(24):209-222.

　　[20]陈玉灵,朱加赞,陈泰民,等.航空高速齿轮服役温度预测模型研究[J].机械传动,2024,48(2):1-9.CHEN Y L,ZHU J Z,CHEN T M,et al.Study on operating tem⁃perature prediction model of aero high-speed gears[J].Journal of Mechanical Transmission,2024,48(2):1-9.

　　[21]余国达,刘怀举,朱才朝,等.基于摩擦热流-滞后热通量多热源的塑料齿轮啮合温度研究[J].机械传动,2021,45(2):6-15.YU G D,LIU H J,ZHU C C,et al.Analysis of meshing tempera⁃ture of plastic gear based on the multi heat source of frictional heat flux and hysteresis heat flux[J].Journal of Mechanical Transmission,2021,45(2):6-15.
