摘要：针对汽车自动化生产线实训课程所面临的种种挑战，如硬件套数短缺、实验时长有限以及场地局限等问题对于学员们的学习体验和实际操作能力的制约，利用虚拟现实技术结合Unity3D软件，打造了一款汽车模具冲压生产线仿真系统。该系统经过精心设计和优化，不仅研究了三维建模的优化处理、模型与场景的流畅加载，并通过人性化的交互界面使学员们能够轻松上手。系统实现了机械臂的逼真运动仿真和精确的碰撞检测，使学员们更直观地了解生产线的运作流程，提升实际操作能力。这一系统的应用不仅局限于教学实训，还可以作为企业生产监控的可视化工具，有力地助力企业提高生产效率。同时，作为员工培训和学生学习的有力工具，该系统有效地弥补了线下实验条件的不足，显著提升了教学培训质量。这款汽车模具冲压生产线仿真系统不仅具有广泛的应用前景，还为学员们提供了一个安全、高效、真实的学习环境，促进了汽车自动化生产线实训课程的持续发展和优化。

　　关键词：Unity3D；生产线；机械臂；碰撞检测；虚拟现实

　　0引言

　　随着科技的飞速发展和数字化转型的深入，虚拟仿真技术在工业生产领域的应用日益广泛。在汽车生产过程中，模具冲压是制造汽车零部件的关键环节，其生产效率和精度直接影响着汽车的整体质量和市场竞争力。因此，对模具冲压生产线进行虚拟仿真研究对于优化生产流程、提高生产效率以及降低生产成本具有重要意义。国内外对虚拟仿真做了大量的研究。黄锦敬[1]通过Unity3D实现了仓储检测预警系统的设计与仿真。潘俊浩[2]提出了一种基于Unity3D的工业机器人示教系统方法。朱琳[3]通过Unity3D设计了机床加工实训系统，改变传统的生产加工实训方式。钱晓东[4]通过Web的信息化技术运用到仿真实验教学环节。许忠达[5]将VR技术用在危化品物流的虚拟仿真上。除此之外虚拟仿真还用在数字化的虚拟仿真实验教学平台[6]。上述文献提出了在设备比较少或情况不足够复杂的虚拟仿真问题的解决方案。

　　传统的汽车模具冲压生产线培训方法主要是通过课堂教学和实验室训练等方式进行，但这些方法存在着许多不足，如培训成本高、时间长、环境受限、危险性大等问题。

　　本文旨在利用Unity3D软件对汽车生产过程的模具冲压生产线进行虚拟仿真研究。通过对虚拟模具冲压生产线的构建和模拟，深入了解生产线的运行机制和存在的各种问题，进而提出针对性的优化方案。同时，虚拟仿真研究还可以帮助预测生产线的性能表现，为实际生产提供有力的决策支持。

　　此外，虚拟仿真技术还具有成本低、可重复性强和周期短等优点，在不干扰实际生产的情况下进行多次试验和优化，从而大大降低研发的成本和风险。因此，本文的研究不仅有助于提升汽车模具冲压生产线的生产效率和精度，还可以为汽车制造业的数字化转型和智能化升级提供有益的参考和借鉴[7-8]。

　　1虚拟仿真系统设计

　　以Unity3D作为开发工具，建立汽车模具冲压生产线虚拟仿真系统。该系统能够展示车间生产过程，适用于教学和展示，并且能够摆脱对场地的依赖性。

　　1.1系统功能模块设计

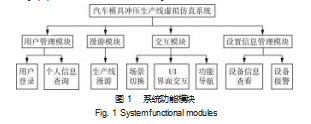

　　本系统由4大核心功能模块构成：用户管理模块、漫游功能模块、交互模块以及设备信息管理模块。首先，用户管理模块负责管理员与用户系统的登录管理，提供个人信息的查询服务以及密码找回功能，确保用户信息的安全与便捷操作。其次，漫游功能模块利用两种交互形式，使用户能够自由漫游工厂，提供全方位的工厂参观体验[9-12]。再者，交互模块作为系统的核心，涵盖了用户界面的交互优化以及场景切换等功能的实现，为用户提供了流畅而丰富的操作体验。最后，为了提升用户漫游生产线的真实感受，设备信息管理模块被精心打造，它允许用户查看设备数据，接收设备报警信息，并能查询设备报警记录，确保用户能够实时掌握设备的运行状态。图1所示为系统功能模块。

　　1.2虚拟仿真系统整体架构与流程设计

　　为确保汽车模具冲压生产线虚拟仿真系统的稳固运行与功能模块的高效实现，采用C/S架构体系作为系统的开发基础。在系统中，PLC（可编程逻辑控制器）与传感器协同工作，负责实时采集生产线上的各项数据，确保数据的准确性和实时性。随后，这些数据被传输至数据库端进行存储，为后续的数据分析和处理提供基础。

　　数据库端承担着将实时数据同步至客户端的重要任务，以保证用户能够随时获取最新的生产信息。在客户端界面，用户可自由地进行厂区的虚拟漫游，享受人机交互带来的便捷体验，并对设备信息数据进行高效管理。这一功能的实现，得益于三维可视化工厂的设计，它为用户提供了一个直观、清晰的工厂运行视图，有助于提升用户的管理效率和决策准确性。图2所示为虚拟仿真系统架构。

　　2虚拟场景的搭建

　　2.1汽车模具生产工艺过程分析

　　汽车模具的生产工艺过程如图3所示，呈现出高度的自动化与精准性。首先，机械臂A精准地将待压铸件送至模具冲压机进行压铸作业。冲压机在精确控制下完成压铸，确保模具的成型质量。随后，机械臂B将已压铸完成的模具从冲压机上取下，并轻轻放置在传送带上，以便进行后续的传送与处理。在整个过程中，机械臂与冲压机的协同作业确保了模具生产的连续性与高效性，体现了现代汽车模具生产工艺的智能化与精细化特点。

　　2.2汽车模具冲压生产线虚拟场景的搭建

　　在Unity3D中，利用变换矩阵技术，成功模拟了物体的复杂运动效果。这一实现过程要求将三维物体的每个运动部件分别进行建模，并在虚拟空间中实现精确的装配。每个部件均配备独立的变换矩阵，通过实时调整这些矩阵参数，可以产生各种精细且复杂的运动效果。

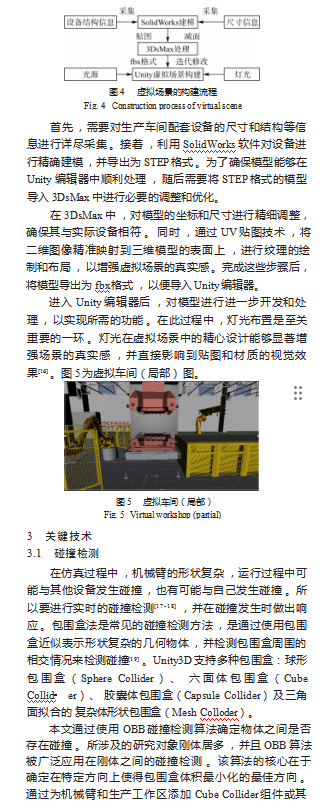

　　为构建生产车间的虚拟场景，首要步骤是对生产线上的设备进行详细的三维可视化建模。在此过程中，结合SolidWorks、3DsMax等建模软件与Unity3D引擎，提高了虚拟场景的真实性，并降低了模型制作的复杂度[13-15]。通过这一流程，成功构建了一个既逼真又易于管理的生产车间虚拟场景，为后续仿真分析奠定了坚实基础。图4为虚拟场景的构建流程。
