摘要：为了克服传统电梯故障检测系统在精度和动态范围上的不足，在硬件层面采取了将高性能STM32微控制器与MPU6050加速度计相结合的技术方案，目的是实现对电梯振动数据的高精度采集。在软件层面采用了卷积神经网络-长短期记忆网络（CNN-LSTM）的深度学习算法模型，对采集到的电梯振动数据信号进行深入分析，有效识别出与电梯故障相关的关键特征，并进行准确的预测分析。通过该智能分析系统，可以实时监控电梯的运行状态，并在上位机界面直观地展示预测结果。结果显示，该系统能够拟合电梯振动信号的整体波动趋势，在不排除外界人为干扰的情况下，预测结果能够达到83%，且预测集整体损失值为0.000 6。该系统能够很好的适应电梯运行环境，对电梯运行状态实时检测，而且能够提前识别出潜在的故障信息。

　　关键词：电梯振动信号；故障预测；CNN-LSTM算法

　　0引言

　　随着现代高层建筑的不断发展，电梯已经成为公众日常生活中不可或缺的垂直交通工具。数据显示，2000年以来我国电梯数量持续增长，截止2022年年底统计数据显示，中国电梯使用量已经达到965万余台，电梯数量稳居世界前列[1-2]。为了保证乘客在使用电梯时的安全，国家制定了许多与电梯相关的管理规定，以保证设备的稳定运行。同时，电梯作为现代城市建筑中的重要垂直交通设施，在设计上精密复杂，依靠多个精密系统的无缝配合，确保高效、稳定和安全地运行[3-6]。状态监测系统能够实时获取并分析设备的关键运行数据，预测电梯设备未来的性能趋势和可能的故障点，对设备健康进行持续监测[7-8]。利用传感器测量电梯设备的三轴加速度，对安全性指标进行分析与计算[9-10]。RAO等[11]指出，日立公司针对本品牌电梯特性研发出可对被监管电梯建立数据档案的电梯安全监管系统，全天候监控存储电梯的基本信息。富士达所开发的电梯远程监控可视系统（ELVIC）[12]，通过连接大楼内的广域网络或局域网络，即可在计算机上开启监控可视系统，实时监控电梯运行情况。邹鑫等[13]基于S7-1500PLC设计了一种电梯运行监控系统，其仿真实验结果表明，该系统能够有效降低电梯运行能耗，提高了查找故障的准确性和维修效率。

　　因此，本文设计了一套电梯振动监测系统，安装在轿厢顶部的压电式加速度计可以实时采集电梯的振动信息。压电传感器通常基于弹簧质量系统的理论，将测得的加速度信号转换为充电信号，以便于后续信息的采集[14]。同时采用STM32F373CCT6作为核心控制器，保证数据的快速计算和传输。该系统可以快速准确的检测电梯振动信号，为电梯设备检查人员提供极大的帮助。

　　1测量方式

　　在实施信号采集之前，必须建立一个稳固的轿厢振动坐标系。这个坐标系以轿厢质心为原点，x轴沿轿厢门的开闭方向，y轴垂直于轿厢门的方向，z轴沿着轿厢上下运动的垂直方向[15]。此坐标划分有助于精确分析和定位电梯在不同方向上的振动特性。这一系统采用了先进的信号处理技术和深度学习算法，不仅提高了电梯故障预测的准确性，也降低了维护成本，并提升了电梯系统的可靠性和安全性，能够实现更早的预警和更精细的故障诊断。轿厢等效模型如图1所示。

       2系统设计

　　2.1系统构成

　　电梯振动故障预测系统的设计包括5个核心部分，由电源供电、信号采集、数据处理、模型预测、上位机显示组成。电源部分将电梯自带的24 V对外接口电源转换成适用于STM32F373CCT6微处理器的3.3 V直流电源，同时采用隔离技术以消除电源干扰，确保系统稳定可靠地工作。信号采集部分包括振动信号采集电路、声音信号采集电路和人体红外采集电路组成。振动信号采集电路利用高精度的MPU6050加速度计，捕获电梯在3个空间维度（x、y、z轴）上的振动数据，为后续的分析提供了全面的输入信息；声音信号采集电路和人体红外采集电路可以捕获电梯内是否有乘客以及乘客的说话声音，对振动信号产生一定的滤波作用，提高数据分析的准确性；数据处理部分使用了STM32F373CCT6微处理器，其不仅配备了强大的DSP处理器，还拥有充足的RAM和高分辨率的ADC[16-17]，使其成为理想的选择来执行复杂的信号处理算法和初步分析。模型预测部分将经过预处理的数据送入卷积神经网络-长短期记忆网络（Convolutional Neural Net⁃work-Long Short Term Memory Network，CNN-LSTM）的深度学习模型中进行训练，能够准确识别出潜在的故障振动信号。上位机显示部分将预测结果以可视化的形式呈现，方便操作人员检测电梯状态并及时做出维护决策。

　　2.2振动信号采集电路

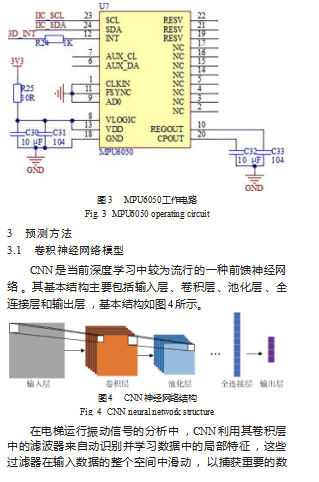

　　在振动信号采集电路中，选用InvenSense公司生产的MPU6050加速度计芯片作为关键的信号采集组件。在正常情况下，电梯运行时产生的振动信号频率一般位于0.5~30 Hz的范围内。为了对这些振动信号进行精确的监测和分析，采用了MPU6050加速度计，该设备的采样频率为250 Hz，充分满足了对电梯运行振动信号采集的频率要求。MPU6050可以使用I2C接口与微控制器通信，其内置了高精度的16位模数转换器（ADC），使得芯片能够将模拟的加速度信号转换成数字信号，通过I2C接口将捕获的振动信号传输给上位机，便于后续的数据处理和分析[18-19]，其工作电路如图3所示。
