摘要：文章深入研究了压力容器钢正火温度波动对其性能的影响。通过对正火温度波动下压力容器钢的力学性能、耐腐蚀性能以及焊接性能进行分析，阐述了强度、韧性、硬度等力学性能指标的变化，探讨了腐蚀机理以及温度波动对耐腐蚀性能的影响，明确了焊接性能的重要指标以及正火温度波动带来的影响。同时，提出了优化正火工艺和加强质量检测与监控等控制正火温度波动的措施，为提高压力容器钢的质量和可靠性提供了理论依据和实践指导。

　　关键词：压力容器钢；正火温度波动；力学性能；耐腐蚀性能；焊接性能

　　压力容器在石油、化工、能源等领域中发挥着至关重要的作用，其安全性和可靠性直接关系到生产过程的稳定运行和人员生命财产安全。压力容器钢作为压力容器的主要材料，其性能的优劣对压力容器的质量起着决定性的作用。正火作为一种重要的热处理工艺，能够改善压力容器钢的性能。然而，在实际生产过程中，正火温度往往会出现波动，这可能会对压力容器钢的性能产生不利影响。因此，深入探究正火温度波动对压力容器钢性能的影响具有重要的现实意义。

　　1正火温度波动对力学性能的影响

　　1.1强度性能

　　在强度性能方面，若正火温度偏低会对压力容器钢材的强度产生不良影响［1］。例如，当温度不超过850℃时，钢材中的组织难以实现完全奥氏体化。在后续冷却过程中，铁素体与珠光体的比例可能失衡，若铁素体比例过高，钢材强度会显著下降。以某特定型号的压力容器钢为例，当正火温度为800℃时，其抗拉强度可能仅达到约450MPa。奥氏体化不完善导致组织结构不均质，难以形成足够的强化相结构。

　　正火温度过高也会使钢的强度下降。当温度升至950℃时，容易导致晶粒粗大。研究表明，粗大的晶粒会削弱晶界的结合力，影响应力的传递过程。例如，当正火温度达到1000℃时，该压力容器钢的抗拉强度可能下降至480MPa，相比适宜温度下的强度峰值显著降低。在特定温度区间内，随着正火温度的逐步升高，材料强度先增加后减少，在大约900℃时可能达到峰值，约为580MPa。

　　1.2韧性性能

　　韧性是压力容器钢的核心特性之一，正火温度对其韧性有着显著影响。当正火温度低于820℃时，钢的组织未能完全转变，容易形成如马氏体或其他脆性碳化物的结构。这些脆性相在外部力的作用下，容易导致材料内部出现裂纹，从而显著降低材料的韧性。例如，在这种情况下，材料的冲击吸收能量大约为50J，这表明材料在受到冲击时更容易发生脆性破裂，并难以有效吸收所需的能量。此外，温度迅速降低还可能导致内部应力的集中，从而进一步增加材料脆性断裂的风险。

　　与此相反，当正火温度过高（如超过930℃)时，晶粒的过度粗大化可能成为韧性降低的关键因素。在高温条件下，晶粒的逐渐增大会减弱晶界之间的结合力，进而降低材料的韧性。例如，当温度上升至950℃时，材料的冲击吸收能力可能下降至60J。这一变化与晶粒的大小和分布密切相关，粗大的晶粒不仅降低了材料的塑性，还使晶界变得更加脆弱。因此，将正火温度调整至适当范围（例如870℃)是提高韧性的关键策略，这一温度可以确保材料组织细致均匀，并使冲击吸收功率超过80J，从而在实际应用中确保材料的安全性和稳定性。

　　1.3硬度性能

　　硬度作为评估压力容器钢耐磨性和强度的重要指标，其变化受正火温度的影响显著，并呈现出分阶段的特征。在正火温度从800℃升高至850℃的过程中，材料的微观结构发生了显著的调整，晶粒变得更加细化，晶界数量增加，这些因素直接导致了材料硬度的提升。预计在这一过程中，硬度将从220HBW增加到240HBW。这一现象表明，微细晶粒有助于增强材料的物理强度，同时更多的晶界也增加了位错运动的阻力，从而进一步提高了材料的硬度表现。

　　然而，当温度升高至920℃以上时，我们可以观察到晶粒尺寸的急剧扩大。这种粗糙的晶粒结构不仅降低了材料的硬度，还可能对其机械性能产生不利影响。

　　在这一温度条件下，材料的硬度可能降低至约230HBW，反映出其相对较低的抗压能力。尽管不同规格的压力容器钢对温度变化的反应在硬度上可能有所不同，但它们的整体趋势相似。这一结果揭示，适度调控正火温度是实现理想硬度性能的关键因素。因此，在正火过程中，必须确保温度保持在最佳区间，以平衡硬度与其他机械特性之间的关系。

　　2正火温度波动对耐腐蚀性能的影响

　　2.1腐蚀机理分析

　　在腐蚀机理分析方面，压力容器钢的腐蚀主要由化学腐蚀和电化学腐蚀两部分构成。通常情况下，钢的化学腐蚀是由于其与周围环境中的特定化学物质发生化学反应所致。例如，在含有氯化氢气体的环境中，钢的表面可能会生成氯化物，进而引发腐蚀。如果环境中氯化氢的浓度接近50mg/m3，在经过一段时间后，钢的表面容易出现显著的腐蚀特征。电化学腐蚀则是由于在电解质溶液中，钢中的不同相或区域形成微电池而触发的腐蚀过程。在钢材的腐蚀过程中，其表面的氧化膜起着极其关键的防护作用。

　　一般来说，厚度适宜且致密的氧化膜能成功阻挡腐蚀物质的侵入。当氧化膜的厚度大约为100nm时，其防护性能相当出色。正火温度的波动会对钢材的组织结构和表面状态产生影响。当正火温度从标准的900℃降低到850℃时，钢材的晶粒可能会从最初的50μm缩小到大约40μm，同时其表面的粗糙度也会发生显著改变，这种改变会对氧化膜的形成和稳定状态产生直接影响［2］。

　　2.2温度波动的影响分析

　　在温度波动对耐腐蚀性能的影响方面，当正火温度稍微降低，例如，降至870℃以下时，压力容器中的钢质结构均匀性会有所降低。以某一特定型号的压力容器钢材料为例，在正火温度为850℃的条件下进行腐蚀试验，结果显示局部腐蚀区域的面积可能占据整个钢产品表面的约10%。这是因为结构不均匀分布，导致局部化学成分和结构不同，产生电位差，进而引发电化学腐蚀。当正火温度异常升高，超过950℃时，晶粒尺寸会明显变大，晶界数量也会增多。晶界处能量较高，容易成为腐蚀介质的侵入途径。假设正火温度为1000℃,经过相应的腐蚀试验，腐蚀速度可能比正常温度下提高约25%。此外，温度的变动还会对钢材表面氧化膜的致密性和稳定性产生影响。如果氧化膜结构不够紧密，腐蚀介质容易渗透进去，从而加速钢的腐蚀进程。

　　正火温度对于增强压力容器钢材的抗腐蚀特性至关重要。由表1可知，正火温度的波动会对钢表面氧化膜的厚度和致密性产生影响，进而可能对其抗腐蚀性能造成负面影响。在900℃的正火温度下，氧化膜的厚度可达80nm，且其致密性评价极高，此时腐蚀速度最低为每年0.4mm。而在正火温度偏低或过高的情况下，氧化膜性能会降低，抗腐蚀性能也会相应减弱，这充分表明了调节正火温度在增强压力容器钢耐腐蚀特性方面的关键作用。

　　3正火温度波动对焊接性能的影响

　　3.1焊接性能的重要指标

　　压力容器钢材的焊接性能极为关键，其中焊接接头的强度无疑是核心指标之一。一般来说，焊接接头的抗拉强度不应低于母材的80%［3］。例如，对于某一具体的压力容器钢材，其母材抗拉强度为500MPa，那么理想的焊接接头抗拉强度应高于400MPa。此外，韧性也是关键要素，通常用冲击吸收功来量化。为确保良好的焊接接头在承受冲击载荷时不易断裂，冲击吸收功应至少为50J。耐腐蚀性的考虑同样至关重要，焊接后的压力容器在特定腐蚀环境中，每年的腐蚀深度应控制在适当范围内，如在酸性环境中，每年腐蚀深度不应超过0.1mm。

　　出色的焊接性能确保压力容器在焊接后具有足够的强度和密封性。若压力容器强度不足，在工作时容易发生破裂；若密封效果不佳，则可能导致泄漏，引发安全隐患。因此，在选取压力容器用钢材时，需充分重视焊接性能指标，通过合适的焊接工艺和材质选择，可有效确保焊接接头的高质量。

　　3.2正火温度波动的影响分析

　　正火时的温度变化会对压力容器钢的焊接性能产生明显影响。当温度偏低时，例如，低于50℃以上，焊接部位容易出现未熔合、夹渣等问题。以某型号压力容器钢为例，当正火温度为800℃（正常为850℃及以上）时，焊接接头的强度可能降至母材的70%左右，冲击吸收功也可能降至40J以下。这是因为温度过低导致焊接过程中熔池流动性差，无法充分融合，而夹渣的存在又进一步削弱了接头的强度和韧性。

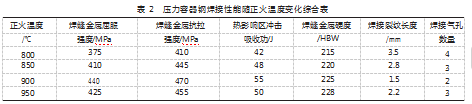

　　当正火温度过高时，焊接热影响区的晶粒会变得粗大。例如，当温度超过正常温度50℃时，晶粒尺寸可能从几十微米增大到数百微米。这会降低焊接接头的耐腐蚀性和韧性。正火温度波动对压力容器钢焊接性能的影响，如表2所示。该表明确呈现了正火温度变化与焊缝金属屈服强度、抗拉强度、热影响区冲击吸收功、焊接金属硬度以及焊接缺陷等多个指标之间的密切联系。特别是当正火温度为900℃时，焊接性能表现出色；然而，温度不稳定可能导致各方面性能指标波动和焊接缺陷增多。显然，严格控制正火温度对于确保压力容器钢的焊接质量至关重要。

　　4控制正火温度波动的措施

　　4.1优化正火工艺

　　精确控制正火加热温度是优化正火工艺的重要基础。对于压力容器钢而言，不同类型的钢所需正火加热温度有所不同。以一种普遍采用的型号压力容器钢为例，其适宜的正火加热温度通常在880~920℃。若温度偏差超出±10℃,可能会导致钢材内部组织不均匀，进而降低其性能［4］。通过采用高精度的温度控制系统，如智能比例积分微分（PID）控制器，可将温度控制精度维持在±1℃以内，确保加热温度的准确性。

　　合理设置保温时间是实现正火最佳效果的关键因素。保温时间过短，钢材内部组织无法均匀化；保温时间过长，则可能促使晶粒长大。一般来说，保温时间由钢材的厚度和成分决定。例如，对于50mm厚的压力容器钢，在正火温度为900℃时，保温时间可设置为1.5h左右。这样既能保证钢内部组织充分转变，又能避免过度保温带来的不良影响。

　　冷却速度对正火工艺的成功起着显著作用。快速冷却可以细化钢材晶粒，提高其机械强度和韧性。但冷却速度过快可能导致内部产生过大应力。对于压力容器钢的冷却，可采用风冷和水冷相结合的方式控制冷却速度。例如，在正火后先采用风冷，将冷却速度控制在10℃/s左右，待温度降至一定程度后再进行水冷，使冷却速度达到20℃/s左右。此外，利用先进的加热设备，如感应加热炉，能够实现温度的均匀加热，确保温度的均匀性和稳定性。

　　4.2加强质量检测和监控

　　在生产过程中，对正火温度进行实时监测是强化质量检测和监控的核心环节。热电偶温度传感器作为常用的温度检测设备，其测量精度可达到±1℃。通过在正火炉的不同位置设置多个温度传感器，可有效监测温度分布情况。例如，对于一个中等规模的正火炉，可以在炉内合理布置10个热电偶温度传感器，进行实时温度反馈。

　　红外测温仪也是一种高效的监测设备，它能够非接触式地测量钢材表面温度，特别适用于高温环境下的快速监测。在正火过程中，建议定时使用红外测温仪对钢材表面温度进行抽检，确保温度在规定范围内。例如，每隔半小时使用红外测温仪对钢材表面不同位置进行测温，并与温度传感器的数据进行对比确认［5］。

　　如果出现温度波动，应及时采取调整措施。如果温度偏差超出规定范围，可以通过调整加热功率、冷却速度或保温时间来进行修正。例如，当温度偏高时，可以适当降低加热功率或加快冷却速度；当温度偏低时，可以增加加热功率或延长保温时间。同时，建立完善的质量检测和监控体系，定期对监测设备进行校准和维护，确保其准确性和可靠性。这样能够确保正火温度在规定范围内，提高压力容器钢的质量。

　　5结束语

　　正火温度波动对压力容器钢的性能有着重要的影响。在实际生产中，应充分认识到正火温度波动的危害，采取有效的措施进行控制。通过优化正火工艺和加强质量检测与监控，可以提高压力容器钢的性能和质量，确保压力容器的安全可靠运行。未来，随着科技的不断进步，对压力容器钢正火温度波动的研究将更加深入，为压力容器行业的发展提供更加坚实的理论基础和技术支持。

　参考文献

　　［1］许朝阳.低温压力容器用SA537CL1厚钢板的组织与力学性能研究及工艺改进［D］.南京：东南大学，2022.

　　［2］王朋.中高温压力容器钢15CrMoR及12Cr1MoVR的开发［D］.沈阳：东北大学，2016.

　　［3］王军杰，吴瑞萍，武靖伟，等.热处理对Q390R钢微观组织及力学性能研究［J］.中国化工装备，2024，26（3）：12-15+22.

　　［4］郭冬青，杨雄，王少炳.正火温度对压力容器用钢Q370R组织性能的影响［J］.包钢科技，2022，48（5）：35-38.

　　［5］杜凯萍.压力容器用钢15CrMoR的热处理工艺及组织性能研究［D］.沈阳：东北大学，2018.
