摘要：为了提升玉米种植过程中施肥精度与资源利用率，采用集成式结构优化设计方法，构建由螺旋送料、扎穴驱动与鸭嘴式投肥系统组成的精准定穴施肥机械，并开展田间试验进行性能评估。结果表明，施肥机械在施肥量控制、穴位一致性与作业稳定性方面表现良好，在鸭嘴50%开度条件下综合性能最佳，可有效支撑精准农业高效施肥需求。

　　关键词：玉米；精准施肥；定穴作业；结构优化设计；作业精度分析

　　1.引言

　　玉米作为我国重要的粮食作物，施肥质量直接影响玉米产量与品质。肥料传统撒施方式存在浪费、养分分布不均及环境负担等问题。为提升肥效及利用率与作业精度，亟需构建具备高定位精度与稳定施肥性能的定穴施肥机械体系。基于此，围绕结构集成优化与关键部件精细化设计，探讨定穴施肥机械性能实现路径及工程适应性，以推动精准农业装备技术的发展和应用。

　　2.玉米精准定穴施肥机械的整体架构

　　玉米精准定穴施肥机械的整体架构主要由动力驱动系统、行走系统、精准控制系统、施肥机构、扎穴机构及鸭嘴式穴施肥器组成，各部件在结构布局与功能分工上实现高度集成。动力驱动系统提供作业动力并保障施肥机构稳定运行，行走系统采用可调距轮组以适应作物不同垄距需求。精准控制系统基于位置编码器与电控单元，实现作业深度与定穴间距的闭环调节[1]。施肥机构负责定量输送肥料，确保单穴施肥量误差控制在±3%以内；扎穴机构通过曲柄连杆机构控制穴深，一般为50—80 mm，适配不同地力条件；鸭嘴式穴施肥器则集成在开沟器前端，具备可调开度结构，兼顾开沟与定点入肥功能。

　　3.玉米精准定穴施肥机械关键部件设计

　　3.1施肥机构设计

　　3.1.1结构组成

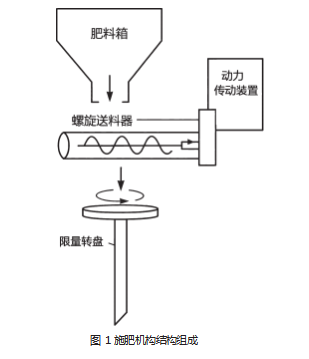

　　施肥机构主要由肥料箱、螺旋送料器、限量转盘、下肥导管和动力传动装置组成，各部件协同作用以实现定量、同步、稳定的入穴施肥。肥料箱采用密封式结构，容积控制在20—30L范围，具备防潮防结块功能。螺旋送料器由电控马达驱动，转速可调，确保肥料在动态工况下均匀供给[2]。限量转盘通过多孔隔板控制单位时间出肥量，下肥导管内径统一为25mm，以适配鸭嘴式施肥器入孔尺寸。动力传动装置与整机主轴联动，实现施肥机构的同步运行（图1）。

　　3.1.2功能特点

　　为满足玉米精准定穴施肥要求，施肥机构在功能设计上应具备以下三方面特点：（1）控制精度高。通过电控调速的螺旋送料系统精确调节施肥量，配合限量转盘进行多孔分隔，其单次出肥误差小于±3%，可适配种肥分施等需求。（2）同步性强。动力传动系统采用刚性联轴连接方式，确保与整机行进速度同步，避免作业过程中因转速差异导致的漏施与重施问题。（3）适应性好。肥料箱内部设计有防架桥扰流结构，适应不同粒径与水分含量的复合肥料，避免堵塞；下肥导管采用柔性连接设计，可调节出肥角度与位置，满足玉米行距与穴位布局的要求。该功能设计为后续扎穴与鸭嘴式施肥器的精确配合提供了基础。

　　3.2扎穴机构设计

　　3.2.1机构组成

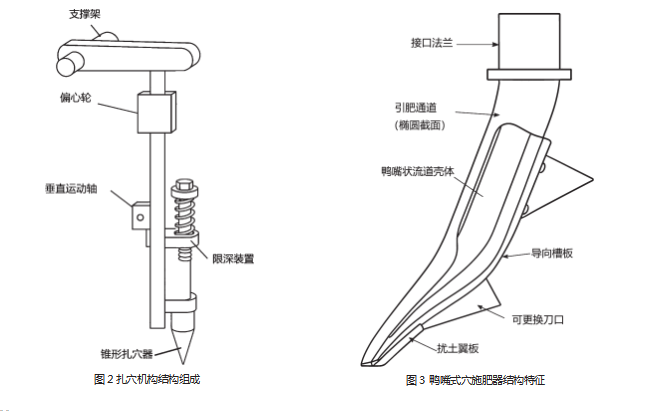

　　扎穴机构作为玉米精准定穴施肥机械的核心部件之一，其结构组成设计直接影响施肥位置精度与作业一致性[3]。该机构主要由支撑架、偏心轮、连杆组件、垂直运动执行轴、锥形扎穴器与限深装置构成，整体布置于施肥导管前部，以保证作业同步性与空间协调性。支撑架采用一体化焊接结构，具备较高的刚性，能够有效抵抗作业过程中土壤反力带来的振动。偏心轮通过主动力轴提供往复运动驱动，带动连杆系统实现锥形扎穴器的周期性垂直插入土壤作业。扎穴器前端采用可更换硬质合金刀头，孔径一般控制在30—40mm，适应不同施肥量与穴深需求。限深装置则基于弹簧压控限位原理，通过调节限位螺母可实现30—80mm深度范围内的插入控制，有效保证穴位深度一致性。如图2所示，各部件在机构中呈垂直同轴布置，确保力传导方向单一，减少结构扭转误差，并为鸭嘴式施肥器的精准入穴提供稳定孔位基础。

　　3.2.2工作机理

　　扎穴机构的工作机理围绕动力输入—运动转化—位移执行三阶段进行设计，具体包括以下三个方面：（1）动力传递路径清晰。整机主动力通过偏心轮实现旋转驱动，偏心距与轴向负载配比经过优化设计，确保偏心轮转动周期与施肥机前进速度形成同步对应关系，保证穴距均匀一致。（2）运动形式转化合理。偏心轮与连杆组件通过铰接方式实现平面旋转向垂直直线位移的转化，连杆长度、连接角度及旋转节拍根据目标插入力—土壤阻力模型调整为最优值，减小结构冲击负载，提高作业平稳性。（3）穴位成型过程稳定。锥形扎穴器在垂直方向完成插入力输出，其端部结构设计呈双锥体复合型，可在黏性或硬实土壤中实现稳定成孔。限深装置在执行轴运动末端提供反作用限位，其螺旋压簧刚度控制在15—20 N/mm，可有效抵消地表不平带来的深度波动，实现±3 mm范围内的插入一致性控制，为鸭嘴式施肥器后续的施肥操作提供精准孔口位置[4]。

　　3.3鸭嘴式穴施肥器设计

　　3.3.1结构特征

　　鸭嘴式穴施肥器作为精准施肥系统的末端执行部件，其结构设计必须兼顾孔位对准性、出肥通畅性与作业抗堵性，主要具备以下特征：（1）整体轮廓采用扁平鸭嘴状渐缩流道设计，前端插入角控制在20°—25°,以实现施肥导管与穴口的顺滑对接，降低土壤扰动对施肥精度的影响。（2）主体壳体由Q 235碳钢经一次冲压成型，内部中空设置引肥通道，通道横截面为椭圆形，短轴方向收口，增强出肥流束的集中性，通道内径匹配施肥导管直径25 mm连接标准。（3）下端开口部分设有内嵌式导向槽结构，可自动对准扎穴形成的锥形孔口中心，提高入穴精度。（4）外部两侧配设扰土翼板，宽度可调，以实现封穴辅助功能；翼板采用弹性连接，有效吸收操作过程中的微振动。（5）施肥器底端带有可更换的耐磨刀口，采用硬质合金材质，设计寿命为50公顷作业周期。如图3所示，鸭嘴式施肥器整体结构紧凑，布局合理，有效支撑施肥过程的连续性与可靠性。

　　3.3.2开度调节机制

　　为适应不同肥料粒径与作业工况下的精准投送需求，鸭嘴式穴施肥器设计了具备联动调节功能的开度调节机构，其核心结构由偏置转轴、弧形拨片、调节螺杆与限位槽组成，安装于壳体前端的导肥口部位。开口宽度通过拨片旋转角度调整，最大张角控制在30°,最小闭合角不小于5°,调节分辨率为1°,可在出肥量1.5 kg/min至3.2 kg/min范围内实现线性控制。调节螺杆带有刻度环，便于作业前设定标准开度，且设有双侧限位槽防止震动滑移造成脱档误差。在玉米行距与穴施肥要求下，操作者可根据肥料物理特性快速设定合适开度，进而实现入肥截面与截流面积匹配，从源头控制局部堵塞风险[5]。此外，该机构设计采用不对称双翼结构，左翼随拨片变化联动变化，右翼保持导向稳定性，确保调节过程中施肥方向与孔位轴线不发生偏移，有效保障施肥准确性和持续性。

　　4.玉米精准定穴施肥机械应用效果

　　4.1试验设计

　　为系统验证玉米精准定穴施肥机械的作业性能，设计田间对比试验，重点考察定穴精度、施肥均匀性及作业适应性，具体试验方案如下。（1）试验区域选取某市典型中壤质玉米农田，地块平整，墒情适中，pH值6.7，土壤含水率为14.8%—16.2%。（2）试验机械为1台施肥样机（安装鸭嘴式穴施肥终端），动力匹配为100马力四驱拖拉机，工作速度控制在4.5±0.2 km/h。（3）设置三种施肥开度工况（20%、50%、80%），每种工况重复作业3次，行距为60 cm，定穴目标间距为30 cm。（4）测量指标包括：单穴施肥量、穴间距误差、施肥漏施率、入穴对准率与工作阻力波动值。（5）数据采集采用高频激光测距+高精度称重平台，辅以嵌入式传感节点记录系统运行参数，全程由RTK-GPS监控路径一致性，确保试验数据准确、可复现。该设计为后续性能评估提供精确试验基础。

　　4.2试验结果分析

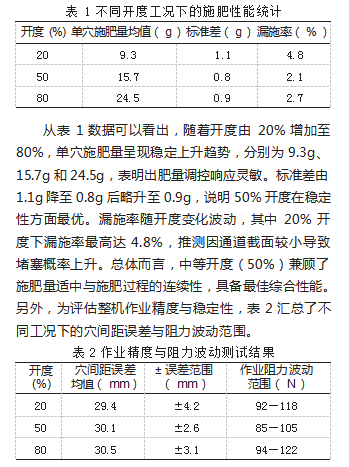

　　试验过程中采集并统计了不同施肥开度工况下的主要作业性能指标，玉米精准定穴施肥机械在施肥精度与稳定性方面表现出较高水平。表1展示了在三种开度条件下单穴施肥量与漏施率的测量均值和标准差。　

　　根据表2数据，三种开度下穴间距误差均控制在±5mm以内，50%开度精度最优，误差均值为30.1mm，波动范围仅±2.6mm。作业阻力方面，最大波动区间出现在80%开度（94—122N），反映出高开度条件下土壤扰动加剧。相较之下，50%开度下阻力波动最小（85—105N），设备运行稳定性显著增强。上述结果说明中等开度不仅提升作业精度，也降低了系统的机械负载波动，对整机结构和能耗控制更为稳定。

　　5.结束语

　　通过对玉米精准定穴施肥机械的设计与性能分析，表明定穴施肥机械的各关键部件设计合理，特别是施肥机构、扎穴机构及鸭嘴式施肥器的优化设计显著提升了施肥精度与作业稳定性。试验结果验证了鸭嘴中等开度条件下施肥量与精度均达到最佳平衡。未来可进一步加强机械的智能化调节功能，提升作业环境适应性与自动化水平，促进精准施肥技术的更广泛应用。

　参考文献：

　　[1]古冬冬,关阳,张征,等.范素香.基于新能源技术的夏玉米穴施肥作业电控设计与试验[J].中国农机化学报,2022,43(05):121-126.

　　[2]杨杰,李厂,古冬冬,等.夏玉米穴施肥作业机械设计与试验——基于新能源技术[J].农机化研究,2022,44(04):86-90.

　　[3]吴森林.基于新能源技术的夏玉米精准定穴施肥机械设计[J].南方农机,2024,55(20):79-80+84.

　　[4]王云德,刘孜文,何凡.深松旋耕整地混合施肥联合作业机械设计与试验[J].农机使用与维修,2024(03):13-15.

　　[5]杨杰,赵俊强,古冬冬,等.纯电动玉米中耕穴施肥及喷药机械设计与试验[J].农机化研究,2023,45(07):35-41.
