摘要：针对目前秸秆捡拾器的不足,将目前秸秆捡拾器上等长的捡拾甩刀,创新性地改造成长捡拾甩刀组与短捡拾甩刀组间隔螺旋排列的不等高捡拾甩刀,使对着垄沟的捡拾甩刀比对着垄台的捡拾甩刀长,从而有效地解决捡拾甩刀抠土的问题,降低捡拾秸秆中的含土量,进而减少了后续的处理问题。

　　关键词：多功能滚筒秸秆捡拾器,甩刀,升级,设计

　　1多功能滚筒秸秆捡拾器甩刀部件设计的意义和目的

　　在我国广大农村地区，粉碎还田的秸秆被风吹过之后就会堆积在垄沟里。为了减少秸秆燃烧造成的环境污染及资源的合理利用，需要将此秸秆捡拾后收集处理。目前，市面上的秸秆捡拾器的捡拾甩刀是等长的，而多数垄作地区垄台与垄沟之间有高度差，通常为了捡拾垄沟里的秸秆只能降低秸秆捡拾器的高度，从而使秸秆捡拾甩刀接触到垄沟中的秸秆的同时，对着垄台的秸秆捡拾甩刀会接触垄台的土壤，导致捡拾上来的秸秆含土量严重超标，增加秸秆捡拾器的操作难度，同时也会导致秸秆捡拾甩刀变形、损坏，缩短秸秆捡拾器的使用寿命，给农户带来了损失和不便。而应用此项技术能够提高工作效率，合理利用资源，降低秸秆捡拾器的操作难度，解决捡拾甩刀抠土的问题，降低捡拾后秸秆中的含土量，延长秸秆捡拾器的使用寿命。

　　2多功能滚筒秸秆捡拾器甩刀部件设计的技术方案

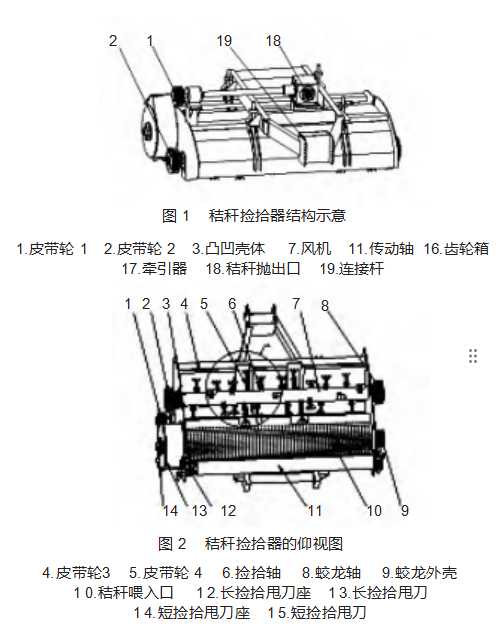

　　多功能滚筒秸秆捡拾器甩刀部件安装在拖拉机上使用，包括捡拾机架、牵引器、传动部件组、捡拾部件组、风机。捡拾机架由两侧板及固定在两侧板之间的连接杆、凸凹壳体构成，凸凹壳体位于捡拾机架两侧板之间与连接杆平行。牵引器固定安装在捡拾机架的顶部，与连接杆垂直。传动部件组包括齿轮箱、传动轴、皮带轮组、蛟龙轴，其中皮带轮组包括皮带轮1、皮带轮2、皮带轮3、皮带轮4。捡拾部件组包括捡拾轴、捡拾甩刀组。传动轴、捡拾轴、蛟龙轴均与连接杆平行固定安装于两侧板之间，捡拾轴位于凸凹壳体的下方，蛟龙轴位于凸凹壳体的后方，齿轮箱与皮带轮1通过传动轴连接共同安装在捡拾机架的顶部，并位于牵引器的上方。皮带轮2与皮带轮3通过捡拾轴连接并分别位于捡拾机架的两侧，皮带轮4与风机通过蛟龙轴连接并分别位于捡拾机架的两侧，且皮带轮2与风机位于捡拾机架的同一侧，风机通过螺栓固定在捡拾机架的侧板上，风机内含风机叶片，且在与蛟龙轴连接处设置秸秆喂入口,在风机上部设置了秸秆抛出口,蛟龙轴上固定安装有螺旋状的蛟龙叶片，在旋转时可将秸秆横移至风机的秸秆喂入口处。同时，蛟龙轴的外部固定安装了蛟龙外壳,用于盛装从捡拾甩刀组抛过来的粉碎后的秸秆，蛟龙外壳两端分别与捡拾机架的两侧板固定安装，同时蛟龙外壳上有多个除尘孔，用于除去秸秆中掺杂的少量尘土。捡拾甩刀组包括长捡拾甩刀组、短捡拾甩刀组，其中包括4组长捡拾甩刀组、44组短捡拾甩刀组，均固定安装于捡拾轴上。长捡拾甩刀组由长捡拾甩刀座与长捡拾甩刀铰接构成，短捡拾甩刀组由短捡拾甩刀座与短捡拾甩刀铰接构成，长捡拾甩刀组与短捡拾甩刀组固定安装于捡拾轴上。4组长捡拾甩刀组螺旋均匀排列，44组短捡拾甩刀组螺旋均匀分布在长捡拾甩刀组之间。长捡拾甩刀组与短捡拾甩刀组在捡拾轴上的排列方式为，4组长捡拾甩刀组螺旋均匀排列，短捡拾甩刀组螺旋均匀分布在长捡拾甩刀组之间。长捡拾甩刀组每2组之间的直线距离为66 cm。蛟龙轴的外部设置半包围的蛟龙外壳，蛟龙外壳为沿中公轴线切开的空心圆柱。蛟龙外壳的两端分别与捡拾机架的两侧板固定安装，且蛟龙外壳上设有多个除尘孔。风机的上方设有秸秆抛出口，风机与蛟龙轴连接处设有秸秆喂入口。蛟龙轴上固定有螺旋状的蛟龙叶片。秸秆捡拾器结构示意、仰视图分别见图1、图2。

　　3多功能滚筒秸秆捡拾器的工作过程

　　多功能滚筒秸秆捡拾器通过牵引器与拖拉机相连，拖拉机牵引秸秆捡拾器向前移动，拖拉机的动力输出轴与齿轮箱连接并传递动力，齿轮箱通过传动轴将动力传给皮带轮1，皮带轮1通过皮带带动皮带轮2，皮带轮2带动捡拾轴旋转，进而带动48组螺旋均匀排列安装在捡拾轴上的长捡拾甩刀组、短捡拾甩刀组，长捡拾甩刀组、短捡拾甩刀组在凸凹壳体内旋转，长捡拾甩刀组对着垄沟，短捡拾甩刀组对着垄台。高速旋转的秸秆捡拾甩刀组把秸秆粉碎、揉搓后，利用离心力甩到蛟龙外壳内，在高速旋转的蛟龙叶片的作用下把秸秆横移到风机的秸秆喂入口处，高速旋转的风机叶片产生负压，将秸秆喂入口处的秸秆吸入风机内，在风压的作用下把秸秆通过风机的秸秆抛出口抛向预定的位置。捡拾甩刀组的局部放大见图3。


       4结束语
       多功能滚筒秸秆捡拾器甩刀部件是在原来秸秆捡拾器的基础上设计出来的，改进了甩刀组，采用不等高甩刀组，对着垄沟的一组甩刀比对着垄台的甩刀长。与目前市面上销售的秸秆捡拾器相比，多功能滚筒秸秆捡拾器有效地解决了捡拾甩刀抠土的问题，降低捡拾秸秆中的含土量，进而减少了后续的处理问题；使用方便，降低故障率，延长使用寿命，从而可减少用户的损失和带来的不便；捡拾一步到位，工作效率得以提高；减少秸秆燃烧环境污染问题，从而使捡拾的秸秆合理利用（作为牛饲料），大大地提高了经济效益。
