摘要：为确保海洋石油平台调试期间用电安全，以海洋石油平台多个项目的调试安全管理方法为基础，结合自身的现场调试管理经验，同时参考了其他项目中的事故警示分析调查，总结出了一套海洋石油平台调试期间用电安全管理方法，指出了为防范调试用电全流程管理过程中各项风险，所应采取的各项措施。形成主要结论：严格核查人员特种作业资质；使用电气防护专用劳保用具；执行电气作业前安全风险分析制度；执行班组每日班前会制度；执行作业许可制度；上电调试区域禁止其他无关人员进行施工作业；执行上电前校线和绝缘测试记录制度；执行电气隔离锁定、激活通告管理制度；执行用电申请和隔离申请管理制度；使用警示标识和提示标识；临时电缆应选择得当并正确敷设。

　　关键词：海洋石油平台；调试；用电；安全管理

　　0引言

　　海洋石油平台调试工作是整个平台机械完工前最后一个重要环节，决定着整个平台能否顺利移交给用户，甚至决定了整个项目的投产工作能否按期实现。调试工作一般都在项目的后期介入，此时往也正面临整个平台大面积施工高峰期，平台作业人员比较多，调试与其他工种容易产生较多交叉作业影响，而调试涉及的作业面比较广泛，整个平台所有的盘柜、设备、仪表、阀门等均需要送电调试，遍布整个平台的各个角落，期间调试工作涉及安全风险因素比较多，例如人员触电风险、盘柜爆炸风险、油品泄漏风险、火灾风险、介质高温度烫伤风险、介质高压泄漏伤人风险、管线冻裂风险、高处跌落风险、高空坠物伤人风险、操作不当导致设备损坏风险、旋转部件伤人风险、密闭空间窒息风险等，而平台上用电的环节非常之多，因此用电安全的管理就显得尤为重要。

　　目前海洋石油平台电气安全方面，国内技术人员多针对电气设备前期设计和施工过程中安全管理进行的技术研究[1－6]，对如何规避调试工作用电风险介绍较少。本文以海洋石油平台国内项目为背景，系统介绍调试期间电气专业涉及的各种安全风险，以及为避免各类风险所制定的相应管理措施和管理方法，旨在为今后各类工程项目识别现场用电风险，制定现场用电管理措施提供技术参考和指导。

　　1海洋石油平台调试用电基本情况

　　1．1调试涉及的带电设备

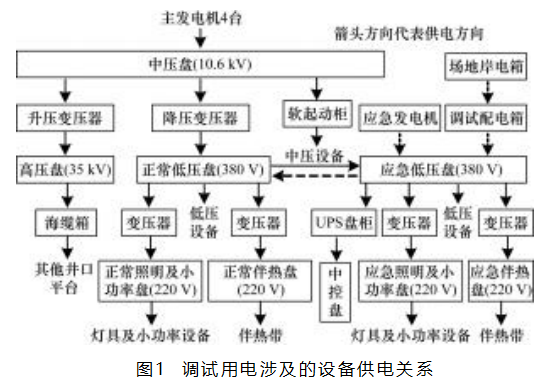

　　海洋石油平台是一个庞大的海上生产处理设施，涉及的所有设备均需要完成上电调试后才可以移交出去，其中包括各类高低压电气盘柜、现场机械设备、中控仪表盘柜、现场各类照明灯具、伴热带等。海洋石油平台调试一般分为陆地阶段和海上阶段，陆地期间的调试电力来源为施工场地的岸电或者临时发电机，海上期间的调试电力来源为支持船配电间或者临时发电机，海上切换成组网供电后，调试用电不再使用临时措施，改为平台设计的正式供电方式。以国内某中心处理平台为例，整个平台调试用电涉及的所有设备供电关系如图1所示。

　　1．2调试用电涉及的相关方

　　在平台调试阶段，调试人员是直接触调试风险的主要人群，但是，调试风险同样也涉及其他相关方。在调试用电管理中，调试人员不仅要做到不伤害自己，同时也要做到不伤害他人。调试用电涉及的相关方一般存在于以下3个方面：(1)在平台调试阶段，临时电缆、包括整个平台的正式电缆均有可能被激活带电，因此在平台上所有施工方，包括结构、机械、电仪、舾装、通风、保温等专业施工人员，都处于该空间内，因此要求在管理上需要将相关风险及时传达到位，并制定相关有效管理措施；(2)在设备调试时，一些设备需要生产制造厂商派厂家前来配合现场调试，因此这部分厂家，也应时刻关注调试的风险，避免出现安全事件；(3)由于项目在执行时合同界面的关系，不同合同界面的施工方也需要在满足项目组的安全管理前提下，更要形成相关的用电管理措施，保障责任划分明确，强化管理，避免产生用电风险[7]。

　　2海洋石油平台调试用电期间常见风险

　　2．1电气设备发生火灾、爆炸风险

　　(1)电气盘柜在首次上电调试时，如果设备内部存在异物，例如设备在厂内组装阶段或者现场施工阶段掉落的杂物，或者电气元器件在前期性能测试阶段未移除的短接线等，并且设备厂商在现场检查阶段未被及时发现，则在上电运行时，可能会因为短路引发盘柜火灾甚至爆炸。

　　(2)电气盘柜中的断路器都有过流速断保护功能，在一些特殊情况下保护参数设定不正确，导致电流过大，长时间运转会损毁电流互感器等电气元件，甚至造成盘柜短路爆炸。

　　(3)现场电气调试工作往由平台调试方人员和设备厂商厂家人员共同完成，如果对电气作业人员把关不严，操作人员没有特种作业操作资质，对现场调试工作认识不清，经验不足，上电前没有进行电缆校线、设备绝缘测试等工作，盲目送电会导致设备发生短路，发生火灾或者爆炸。

　　2．2人员触电风险

　　(1)调试人员或厂家人员在工作过程中，人员未具备有效资质，能力水平不具备，或者调试组织方未对调试作业相关人员进行有效的作业安全分析和技术交底，导致相关人员现场触碰带电体，引发人员触电。

　　(2)调试区域未进行有效隔离和张贴警示标识，导致其他人员进入调试区域，触碰带电体，引发人员触电。调试区域已经进行隔离，但是区域内与调试无关人员未清理彻底，导致无关人员触碰带电体，引发人员触电。调试区域已经进行隔离，其他人员未经允许，擅自闯入调试区域，并进行相关作业，触碰带电体，引发人员触电。

　　(3)现场设备侧与盘柜侧人员沟通出现问题，或者电气操作人员疏忽大意，导致某个开关误合闸，引发现场人员触电。

　　(4)电气盘柜给现场设备送电前，未进行电缆校线工作和绝缘检查工作，一些情况下，尽管盘柜开关编号与现场设备名称关系对应，但实际对应关系未明确，尽管现场受电设备侧已进行区域隔离，在进行合闸送电后，电力实际输送到现场其他地方，导致现场人员触电。

　　(5)现场调试有些设备本地控制盘可能会因为正式电不具备供电条件，采用的是临时220 V电源供电，如果接线端子排处未将正式电缆拆除有效隔离，则会导致电能通过正式电缆反送至电气盘柜，引发盘柜处人员触电，属于电能未进行有效隔离导致人员触电。

　　(6)调试用临时电缆存在绝缘层破损导致绝缘不合格的情况，或者在临时电缆铺设路径上未采用架空方式铺设，未张贴安全标识，则有可能导致人员触碰或者踩踏引发人员触电。

　　3海洋石油平台调试用电安全管理措施

　　为规避调试用电过程中的种风险，调试作业有必要在作业前和作业时采取一定的安全管理措施，根据项目管理体系规定和以往项目优秀的经验做法，总结了一些管理措施如下。

　　(1)严格核查人员特种作业资质。从事电气作业的人员应进行专门培训，取得电工“特种作业操作资格证书”才能从事电气作业，禁止无电工“特种作业操作资格证书”人员从事电气作业。

　　(2)使用电气防护专用劳保用具。带电作业时，作业人员需穿戴个人劳动保护用品，包括(但不限于下列内容)：高／低压绝缘手套；高／低压绝缘工作鞋；绝缘工具；防护面罩或防电护套[8－10]。

　　(3)执行电气作业前安全风险分析制度。电气调试作业前，要组织召开作业前安全风险分析会，需要所有参与作业的人员参加，会上调试作业负责人要介绍作业的内容，并根据作业的步骤，逐步分析出每个阶段可能涉及的风险，提前辨识，提前制定预防措施，所有人在明确风险因素后签字确认，保障现场电气作业时安全可控。如果有部分人员现场临时加入电气作业，需要对其进行现场安全风险宣贯到位，签字确认，确保现场参与作业的全部人员明确作业风险。

　　(4)执行班组每日班前会制度。班前会上要对当日工作安排进行介绍，存在的风险及防范措施也一并进行宣贯，确保作业人员安全意识不松懈，紧绷安全红线意识。

　　(5)执行作业许可制度。按照项目组安全管理人员要求，每日工作需持批准的作业许可后方可进行，该制度的执行可以有效避免现场各专业的交叉作业情况，最大程度地消除现场安全隐患。

　　(6)上电调试区域禁止其他无关人员进行施工作业。盘柜所处的房间会涉及到其他施工专业作业，例如各类热工作业、舾装保温冷工作业、管线试压作业、电缆放线接线作业等，调试方应确保房间内热工作业已全部完成，各类施工作业均已基本完成，脚手架已拆除，房间内无高处作业等各种条件具备后，方可进行盘柜清盘等上电前的准备工作。如果上电区域有临时增加的施工作业，调试方不得上电，同时应在上电前重新评估检查是否具备上电调试条件，是否需进行再次清盘等。在上电调试期间，调试工作区域将进行警示隔离，不允许其他施工人员进入该区域。

　　(7)执行上电前校线和绝缘测试记录制度。送电前要检查质控部门出具的校线报告，同时调试人员为最大程度规避上电风险，重要电缆上电前也进行电缆的二次校线工作，形成校线记录，同时所有电缆送电前须进行绝缘检查工作，并形成绝缘测试记录。其中，电缆的绝缘一般可以同设备一起进行检查测试，如若发现问题则再分段测试绝缘。确保每一根电缆、设备进行过检查测试后，方可进行上电工作。

　　(8)执行电气隔离锁定、激活通告管理制度。在盘柜调试完成后，要第一时间对所有的断路器等开关进行隔离挂锁，防止人员误操作将电送出。执行严格的隔离锁定记录，解除隔离申请人、解除隔离操作人，解除隔离复核人，各岗位人员要明确自己的工作责任，工作结束后恢复隔离。同时执行激活通告管理制度，每个设备或系统激活要发布正式通告，通知项目其他相关方，及时告知风险因素。

　　(9)执行用电申请和隔离申请管理制度。由于项目需要，调试方以外的相关方，也有可能需要用到临时电、正式电，或者电气隔离的情况，需要执行项目组层面的作业审批，并同时要填写用电申请单或隔离申请单，明确各方工作责任，严禁私自接电，私自合闸，避免产生用电风险。

　　(10)使用警示标识和提示标识。带电盘柜和现场已激活设备等应使用充足和醒目的安全警示标识，来提醒现场设备或盘柜间的工作人员，使其明确了解其工作范围周围存在的风险，提高现场工作人员的警戒性，避免事故发生。同时设备送电激活后可以用专门的提示标识在盘柜抽屉处或开关处进行标记，将已送电与未送电的开关进行明显区分，防止人员误操作。

　　(11)临时电缆应选择得当并正确敷设。场地岸电箱提供的是电源中心点直接地的380 V三相四线制低压电，调试临时电缆需采用五芯电缆，同时应根据调试设备的容量和场地资源计算出合适的电缆规格型号。临时电缆应架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀，同时电缆弯曲半径应符合对应型号的标准。在使用前，要用兆欧表进行绝缘检测，其绝缘电阻值应不低于0．5 MΩ[11－12]。

　　4结束语

　　用电安全管理是海洋石油领域工程项目安全管理的重要组成内容，风险涉及作业人员较多，涉及风险较高，可造成人员死亡事故，涉及的专业知识较复杂，部分高压电气为35 kV和10．6 kV，人员资质水平要求较高，同时要根据不同项目的自身特点，基于项目特点探索提升用电安全管理方法。本文通过对海洋石油平台调试期间用电常见的风险进行分析，并相应总结提出了比较全面的管理措施和方法，对提升海洋石油平台用电安全管理水平，不断降低人员触电风险和设备损坏风险有着积极意义，同时也切实贯彻了以人为本的工作理念，以期对未来海上石油平台用电安全管理提供技术参考。

　　参考文献：

　　[1]王鑫．海洋石油平台建造过程中的安全管理[J]．化工管理，2017(7)：135．

　　[2]殷作洋．安全生产风险管理体系在电网工程建设中的研究与应用[J]．机电工程技术，2020，49(9)：198－200．

　　[3]黄显平．海洋石油平台建造安全风险管理[J]．中国石油和化工标准与质量，2020，40(7)：65－66．

　　[4]张立东．海洋石油平台建造调试期间质量安全管理[J]．中国石油和化工标准与质量，2020，40(5)：24－25．

　　[5]牛龙．海洋石油平台建造现场的安全管理措施探析[J]．内燃机与配件，2022(6)：143－145．

　　[6]张昊．海洋石油现场安全管理模式及特点[J]．石化技术，2018，25(11)：209．

　　[7]张文波．海洋石油扩建平台安装调试期间安全管理[J]．石油和化工设备，2019，22(1)：80－81．

　　[8]张龙．海洋石油平台电气安全问题探讨[J]．中国石油和化工标准与质量，2013，33(24)：221．

　　[9]吴春燕，李金阳．关于电气预防性试验中安全管理的探讨[J]．机电工程技术，2013，42(11)：61－62．

　　[10]王艳杰．海洋石油平台电气设备漏电保护措施分析[J]．中国设备工程，2017(24)：24－25．

　　[11]李童．海洋石油平台建造临时供电方案[J]．山东化工，2021，50(22)：187－189．

　　[12]孟国英．建筑施工现场临时用电缆选用与安装[J]．建筑安全，2013，28(11)：43－45．
