摘   要 ：面向电力设备故障预测需求,本文设计了一套端云协同的智能监测软件系统。系统融合振动、电流、红外热成像等多源数据,并结合改进决策树与图神经网络 –Transformer 融合模型实现故障诊断与预测,引入检索增强生成机制支撑决策输出。实验结果表明,系统故障识别准确率达 98.5%,平均响应时间 85 ms,能耗较传统方案降低约 30%,为电力设备状态监测的软件工程化实现提供了技术支撑。

       关键词 ：故障预测 ；智能监测 ；电力设备 ；软件设计 ；人工智能 ；端云协同

       0  引言

       随着电力系统设备规模持续扩大,传统依赖人工经验的周期性检修与巡检模式在设备健康评估中响应滞后、效率不足,难以满足大规模设备群对实时监测与早期预警的需求 [1]。基于此,本文设计了一套面向电力设备故障预测的智能监测软件系统,通过端云协同架构、多源数据融合与轻量化模型,实现高效、低能耗的故障诊断与预测,为电力设备运维模式的智能化转型提供技术方案。

       1  系统总体设计

       1.1  设计目标与原则

       软件系统设计遵循可靠性、实时性、可扩展性与经济性原则。系统支持不少于 10 类电力设备的同步监测,在新增设备类型时无需进行架构性调整。通过边缘计算与云端协同降低数据传输与计算开销, 系统能耗控制在同类方案的 50% 以下 [2]。

       1.2  整体架构设计

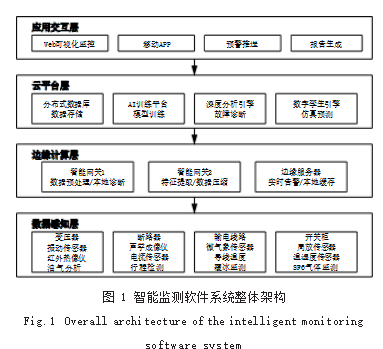

       软件系统采用四层逻辑架构,自下而上包括数据感知层、边缘计算层、云平台层和应用交互层,如图 1 所示。

      数据感知层部署于设备现场,由振动、声学、红外及电气量传感单元组成,采用定时采集与事件触发相结合的方式,采样频率可达 10kHz 以上 [3]。

       边缘计算层部署于变电站或区域节点,通过智能网关完成数据清洗、特征提取与初步诊断。明显异常由边缘端直接触发告警,关键特征与诊断结果上传云端,推理延迟小于 20ms。

       云平台层负责海量数据存储、深度分析与模型训练,采用分布式架构,支持 PB 级数据管理,并通过在线与离线结合的方式更新诊断模型。

       应用交互层提供 Web 与移动端统一界面,实现设备状态展示、预警推送与历史数据查询,预警信息按严重程度分级呈现。

       2  核心模块详细设计

       2.1  数据感知与采集模块

       数据感知模块在设计上需兼顾数据完备性与传输效率 [4]。针对电力设备故障突发、演化窗口短的特点,模块采用事件驱动与定时采集相结合的混合策略 ：稳态运行时按周期采集振动、电流、温度等统计特征,当边缘端检测到异常征兆时自动切换至高频采集模式,采样频率提升至 10kHz 以上,以获取关键瞬态信息 [5]。为保证多源数据在特征级融合时的时间一致性,系统基于IEEE 1588 精确时间协议构建统一时钟同步机制,通过主从时钟协同与延迟校正,将全网时间偏差控制在亚毫秒级。

       2.2  多源数据融合与处理模块

       多源数据融合通过特征级策略实现异构信息的互补表达。针对电力设备故障机理复杂、单一数据难以全面表征的问题,模块分别对振动、声纹、红外图像及电气量数据进行特征提取,并在统一特征空间完成对齐与融合。振动信号采用小波包变换提取各频段能量特征,声纹信号采用梅尔频率倒谱系数（MFCC）进行表征,红外图像特征由基于 ResNet 的卷积神经网络自动提取。为实现跨模态特征在语义层面的对齐,引入协同注意力机制,根据不同模态特征间的相关性分配融合权重。以振动特征向量 v 与电气特征向量 e 为例,其注意力权重矩阵 W 定义如式（1）所示 ：

       式中, vi  与 ej  分别表示振动特征与电气特征的第 i、 j 个维度。融合过程中依据权重矩阵对特征进行加权组合,形成联合特征向量,用于后续故障诊断与预测。

       2.3  智能诊断与预测模块

       智能诊断模块采用三级分析架构,实现由快速筛查到精准定位的递进诊断。边缘端基于轻量级决策树模型完成快速初诊 ；云端执行深度精诊,利用深度学习模型分析复杂故障模式 ；系统层结合时间序列分析与退化建模开展趋势预测。深度精诊阶段以图神经网络（GNN） –Transformer 融合模型为核心。考虑电力设备间的电气连接关系,系统将电网拓扑建模为图结构,其更新过程如式（2）所示 ：

       式中, hi(l)、hi(l+1)  为第 l、l+1 层节点 i 的特征向量 ； N(i) 为其邻居集合 ；di、dj  为 i、j 节点度数 ；W(l) 为可学习权重矩阵 ；σ( ·) 为激活函数。针对设备运行数据的时间演化特征,引入 Transformer 结构进行时序建模,其自注意力机制定义如式（3）所示 ：

       式中, Q、K、V 分别为查询、键和值矩阵 ；dk  为特征维度 ；KT 为键矩阵的转置。该机制用于捕捉长时间跨度内的关键演化模式。GNN 与 Transformer 的输出通过门控融合单元进行加权组合,如式（4）所示 ：

       式中, α 为由小型神经网络自适应学习的门控权重 ； hfused、hGNN、hTransformer  为融合后图神经网络分支输出和 Transformer 分支输出特征向量。融合特征输入全连接分类器,输出故障类型、位置及置信度。针对故障样本稀缺问题,系统引入小样本鲁棒训练策略,结合生成对抗网络合成符合物理约束的故障样本, 并采用元学习方法在多故障类型上进行预训练,再对目标故障进行少样本微调。

       2.4  决策输出与人机交互模块

       决策输出模块依托检索增强生成（RAG）架构,达成电力设备维修建议的智能产出。系统以故障诊断结果为依托,共同检索历史案例库与标准规程库,同时结合预训练语言模型生成能力, 自动拟定符合行业规范的维修决策方案。该模块对故障类型、设备型号连同运行工况等多方面特征进行相似性比照,选定典型案例作为参照,同时,从规程库中提取与之对应的试验项目和安全要求,综合形成包含故障剖析、处理方案与安全警示的结构化建议。人机交互层借助数字孪生可视化界面直观展示设备状态,并利用分级预警机制实现信息精准投送。

       3  实验验证与性能分析

       3.1  实验环境与数据集

       实验平台采用半实物仿真方式构建,硬件包括模拟变压器、断路器及输电线路模型,并部署振动、电流、红外和超声等多源传感器 ；边缘侧采用工控机,云端配置多核服务器与 GPU 加速资源,软件环境为 Ubuntu20.04、 Python3.8、TensorFlow2.9 和 MySQL8.0。 实 验 数 据包含中国电力科学研究院发布的约 10 万条设备监测数据,以及河北南网 3 个 220kV 变电站及 110kV 输电线路为期 6 个月的采集数据,总计获得多源数据约 15 万条,含 1200 个标注故障样本,涵盖 8 类典型故障。数据集按7 ∶ 2 ∶ 1 比例划分为训练集、验证集和测试集。

       3.2  性能评估指标

       系统性能采用六项指标进行评估 ：故障诊断准确率用于衡量故障类型与位置识别的正确性 ；预测提前时间表示系统预警相对于故障发生的时间裕度 ；系统响应时间为从数据采集到诊断结果输出的端到端延迟 ；误报率与漏报率分别反映正常状态被误判为故障及故障未被识别的比例 ；系统能耗表示监测与计算环节的综合功耗,并以传统监测系统为基准进行归一化比较。

       3.3  对比实验结果

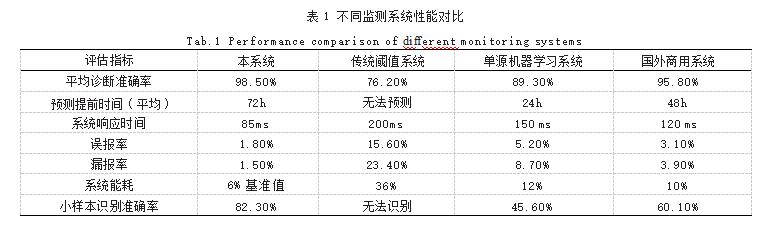

       对比实验选取三种典型方案作为基准,包括基于固定阈值的传统报警系统、仅利用电气量数据的支持向量机分类系统以及国外商用监测系统。实验结果如表 1 所示。在小样本条件下,本系统仍保持 82.3% 的诊断准确率,较国外商用系统提升约 22%。

       3.4  消融实验分析

       消融实验通过逐步移除系统关键技术组件,定量评估各模块对整体性能的贡献。实验设置完整系统、多源融合移 除、 诊断模型替换（GNN-Transformer 替换为 LSTM）以及边缘计算移除四种配置。结果表明,多源数据融合对诊断性能贡献显著,移除后准确率由98.5% 降至 86.3% ；GNN-Transformer 融合模型相较LSTM,诊断准确率提升约 8%,体现了其在拓扑建模与长时序特征学习方面的优势 ；边缘计算架构使系统响应时间缩短约 65%,同时将能耗降低约 40%。各关键技术选型在提升系统精度、实时性与能效方面有效。

       4  结语

       本文构建了一套面向电力设备故障预测的智能监测软件系统,融合端云协同、多源数据融合、深度学习诊断与检索增强生成等技术, 实现了设备状态智能感知与分析。系统采用四层架构,边缘侧保障快速响应与低能耗,云端实现复杂故障预测与小样本诊断, 应用层通过数字孪生与自动报告提升运维效率。结果表明,系统诊断准确率达 98.5%,平均预测提前 72h,响应时间 85ms, 为电力设备监测的智能化转型提供了工程化参考。

 参考文献

[1] 范鹏,蔡学强,李阳,等.基于线性加法注意力机制的电力故障预测方法[J].现代工业经济和信息化,2025,15(10):272-276.

[2] 房怀媛,李长银.基于Copula函数模型的构成软件可靠性预测方法[J].计算机仿真,2022,39(5):352-355+365.

[3] 孙建萍,李宣宁,丁乾坤.基于云计算的电力系统故障诊断与预测模型构建与应用[J].电工技术,2025(S1):692-694.

[4] 吴辉,敬敏,柳溪,等.基于故障预防的雷达嵌入式软件质量模型研究及应用[J].质量与可靠性,2024(4):49-56.

[5] 洪程之.智能技术在配电网故障检测与诊断中的应用[J].集成电路应用,2024,41(8):214-215.
