摘   要 ：网络日志异常分析是网络安全技术的重要内容,通过 Hadoop 平台实现分布式异常数据存储和分析,成为日志检测分析的主要手段。将主流的大数据分析手段引入网络安全方案体系,能够大幅提高网络安全方案的稳定性和适用范围,同时提高大数据方案的覆盖能力。方案利用 HDFS 平台实现分布式异常数据存储和调度将结构化数据提供给 MapReduce 平台,利用聚类算法对日志数据进行分析,利用统计学算法对异常数据进行呈现。设计符合方案程序体系的日志检测方案流程,并将该方法与现有大数据体系和网络安全方案体系相结合,有效提升了网络安全和大数据方案的管理水平。

       关键词 ：日志分析 ；网络异常数据 ；Hadoop ；大数据 ；网络安全

       0  引言

       随着计算机网络的高速发展,网络安全成为互联网发展的重要瓶颈和技术难题 [1]。通过日志分析的方法,定位网络入侵和网络威胁,能够快速、有效、准确地解决主机威胁和内网入侵等安全问题 [2]。日志管理过程会产生海量日志数据,对这些数据的采集、分析、存储、管理成为网络安全研究领域的重点问题 [3]。

       Hadoop 平台具有应用广泛、部署灵活、扩展能力强的特点,利用其分布式存储平台以及分布式数据分析平台,对海量日志数据进行多数据源采集、分布式存储、高速读写、异构数据处理、多数据源结构化、异常数据分析以及分布式数据呈现,能够为网络日志检测研究提供覆盖能力强、适用范围广、实施便捷的解决方案 [4]。

       网络日志检测过程基于 Hadoop 生态体系的 HDFS （分布式文件系统）与 MapReduce（分布式并行编程模型）实现。具体而言,通过 Sniffer 平台实现对日志数据采集和格式转换,搭建基于 Hadoop 体系的 MapReduce 平台 [5]。该平台利用 Flume 系统实现网络日志分布式流量采集和数据预处理 ；利用 HDFS 实现分布式数据存储 ；利用 MapReduce 的内嵌函数完成异常日志流量的分布式分析和呈现 [6]。同时,与企业大数据方案和网络安全方案体系紧密结合,设计完善的方案流程。

       1  分布式网络日志安全方案结构

       1.1  Hadoop 生态系统

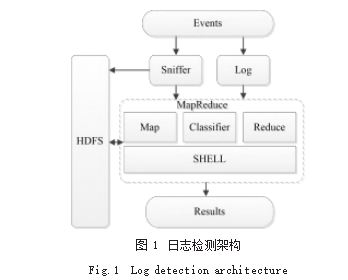

       形成 Master、Slave、NameNode、DataNode、Job Client、JobTracker 等角色, 通过 Map 过程和 Reduce过程,实现 TasteTracker、JVM、多种聚类算法等处理单元的数据处理过程。日志检测方案架构如图 1 所示。

       1.2  MapReduce 数据处理平台

       为了满足使用者的需求, Hadoop 利用 MapReduce平台,提供编程模式简单、模型输入便捷的分布式并行编程环境,并与 HDFS 数据存储系统无缝对接, 实现Hadoop 生态体系内的资源共享和整合。该平台利用分布式原理,对 Map 队列和 Reduce 队列进行映射,通过 JobTracker 和 TaskTracker 在集群中的部署,保证数据处理结果与数据输入的耦合,实现 Hadoop 集群资源的合理配置和灵活扩展。

       2  日志检测内容

       本方案利用虚拟化技术,基于Vmware Vsphere 虚拟化平台,搭建 Hadoop 分布式服务器集群。选用 8 台虚拟化服务器作为 NameNode 和 DataNode, 软件版本选用CentOS 7、OpenJDK 1.7、Flume-1.6.0、Zookeeper3.4.8、 Hadoop-2.7.1。

       2.1  方案环境

       使用一台 DellR710 服务器搭建硬件环境,配置 Intel Xeon2.5G*4/2566G/5T。部署Vsphere 虚拟化平台, 并新建8 台虚拟化服务器,配置为 CPU2核/16G/100G。全部节点安装 CentOS、Hadoop、HDFS, 分别部署 NameNode、 Secondary NameNode、DataNode,将JobTracker 与Secondary NameNode 部署在同一服务器,该服务器为 Master,得到 6 个子节点的服务器集群。

       2.2  数据存储和管理

       调试 HDFS, 保证各节点能够与 NameNode 通信 ；调试存储资源调度管理,并实时监视节点状态 ；为所有节点安装JDK 环境,配置节点 IP 地址,同步各节点私钥和公钥,设置 SSH 免登录功能,测试各节点间链接正常 ；安装 Zookeeper,设置配置文件的存储数据目录,填入各节点地址,解决各节点发生单点故障时的数据同步和备份调度问题,保障数据安全 ；配置 HDFS 系统的站点文件及 NameService,写明数据存储和传输的各节点 IP 地址,保证数据存储和传输的准确性。

       2.3  日志数据处理

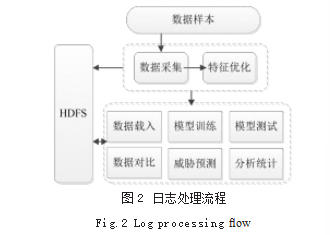

       使用网络攻击模拟器产生日志数据,部署在集群中的 Flume 系统采集到日志文件,传输给 HDFS 平台后,需要对全部数据进行特征提取、特征子集优化,从而得到表意能力较强的特征子集。经过特征优化后的数据集能够准确描述每条日志表示的网络行为,为日志分析过程中的网络行为威胁分析提供数据基础。日志数据处理流程如下 ：首先,数据采集模块对网络数据进行采集和存储 ；其次,特征提取模块对全部特征进行提取和排序,筛选完毕后,数据样本重新进入 HDFS 存储节点 ；再次,预处理模块根据预测模型的数据类型,对数据集进行针对性调整,将数据集拆分为学习数据集和预测数据集 ；从次, 根据预测模型的学习过程, 通过 Map函数, JobStacker 将不同数据子集拆分为 TaskTracker加载进模型,得到检测准确率、误报率、漏报率 ；最后,使用 Reduce 函数合并各节点结果,形成日志的分析结果,重新存入 HDFS。日志数据处理过程如图 2 所示。

       3  步骤及结果

       3.1  Hadoop 集群部署

     （1） 安装 Hadoop 和JDK。命令 ：sudo tar Hadoop- 2.7.1.tar.gz ；安装完成后检测 Hadoop 平台和JDK 环境是否正确。

     （2）创建集群节点的用户和组, 一般为“hadoop”,并赋值。命令 ：sudo chown -Rhadoop:hadoop hadoop-

     （3）设置各节点免密码登录,同传公钥、私钥。命令 ：ssh-keygen -t rsa -f ~/.ssh/id_rsa ；复制 public key至全部节点。

     （4）设置节点通信参数。修改 hadoop-env.sh 脚本环境变量, 在 core-site.xml xml 中写入 HDFS 和 Mapreduce 的 I/O 参数 ；在 hdfs-site.xml xml 中写入 NameNode、Secondary NameNode、DataNodes ；在 Mapreduce 的 mapred-site.xml 写入JobTracker 和 Tasktracker ；在 masters、slaves 文件中写入 8 各节点的主机信息。

     （5）部署 HBase 数据库管理系统。全部节点安装Zookeeper,可采用主机推送方法 ；安装 HBase,修改hbase-env.sh、hbase-site.xml、regionservers 的环境变量对应项 ；使用 Hadoop 的jar 文件, 替换 HBase 的对应文件,保证各节点数据管理方式一致。

       3.2  日志数据采集与分析

     （1）Flume 日志采集。选用 LOIC 网络攻击模拟器产生日志数据,由 Flume 收集数据,将主机的 access.log、 error.log 日志文件通过 tail–F 命令传输到 HDFS 中。

     （2） 产生工作任务。调用 submitJobInternal 方法,产生工作任务 ；调用 getNewJobID 方法,取得Job Tracker 的JobID,确定任务的输入输出路径是否正常 ；调用 max(minimumSize, min(maximumSize, blockSize)) 方法,拆分任务准备进入 Map 方法 ；调用 submitJob 方法,请求任务执行,将参数写入job.xml ；调 用JobStatus status =jobSubmitClient.submitJob (jobId),启动 JobTracker。

     （3）JobTracker 调度任务。产生任务列表,调用任务调度器 ；任务调度器根据任务拆分信息,创建每个子任务的 Map 业务 ；调用 mapred.reduce.tasks 创建Reduce 任务 ；调用 setNumReduceTasks() 方法得到相应的 Reduce 任务 ID。

     （4）任务分配。TaskTracker 利用 heartbeat 属性,与 JobTracker 同步,实现任务分配。

     （5）任务执行。TaskTracker 得到分配的任务后,下载对应任务的jar 数据 ；调用 TaskRunner 启动新任务的执行。

       3.3  结果分析

       任务执行过程中包括多种动作,当 MapReduce 模型执行完毕后,统计页面浏览数 PV、访客数量 UV,也可以自定义检测动作, 如 pass、log、alert、activate、 dynamic 等。

       以 alert 动作为例, 定义动作规则 ：alert icmp ! [* **.***.***.0/24] any -> any any (msg:"illegal icmp with TTL=50";ttl:50;), 任务执行完毕后, 会在/etc/snort/ rules目录下产生告警信息,数据如下 ：

       01/29-18:22:45.143241 [**] [1:3234:2] NETBIOS Messenger message little endian overflow attempt [**] [Classification: Attempted Administrator Privilege Gain] [Priority: 1] {UDP} ***.***.***.*** -> ***. *********

       4  结语

       基于 Hadoop 生态体系,利用 HDFS 文件存储系统实现日志文件的存储。通过 MapReduce 进行日志文件安全检测,并通过默认统计和自定义统计方法输出检测结果。通过大量的数据积累,形成对网络日志正确率、误报率、漏报率的综合评价。

 参考文献

[1] 程豪.基于 Hadoop 的交通大数据计算应用研究[D].西安:长安大学,2014.

[2] 王丹宁,柴旭超,王文青. Hadoop平台下的地震波形数据存储与应用规划[J].软件工程,2016,19(1): 48-49.

[3] 李辉,王建文,叶明雯.基于Hadoop的海量气象水文数据并发处理模型[J].计算机应用,2018,38(S2): 187-191.

[4] 马晓亮,孙艳红.基于远程评估分析的政务系统安全防护研究[J].电脑知识与技术,2018,14(21):298-300.

[5] 郝璇.基于Apache Flume的分布式日志收集系统设计与实现[J].软件导刊,2014,2014(7): 110-111.

[6] 冯斌,刘文杰,樊鑫,罗钟铉,雷娜.多机位人脸图像采集方案设计[J].方案室科学,2017,20(5):32-35.
