摘要：为了提升高强钢板在复杂服役环境下的可靠性，文章采用电镀工艺制备不同类型镀层，结合能谱分析（EDS）、X射线衍射（XRD）、扫描电子显微镜（SEM）、电化学极化曲线与电化学阻抗谱（EIS）测试技术，对镀层成分组成、相结构及表面形貌进行系统研究。研究表明，电镀工艺参数、镀层结构特征与成分组成的协同作用，共同调控镀层的致密性与稳定性，其中，Zn-Ni合金镀层及纳米复合镀层表现出更优异的耐蚀性能。

　　关键词：高强钢板；电镀层；微观结构；耐蚀性能；电化学测试

　　高强钢板在复杂环境中易发生腐蚀失效，从而限制其服役寿命与应用范围。表面电镀技术作为关键防护手段，通过调控工艺参数、结构特征与成分组成，可有效提高镀层的致密性与稳定性。文章主要围绕电镀层的微观结构与耐蚀性能展开研究，采用成分分析、相结构表征及电化学测试方法，对酸性、碱性和中性环境下的腐蚀行为进行系统评估，为高强钢板的表面防护提供数据支撑与工艺优化方向。

　　1高强钢板表面电镀技术概述

　　高强钢板在复杂服役环境下易发生腐蚀失效，其表面电镀技术已成为改善使用寿命的重要途径。电镀过程中，电流、槽液成分及温度共同决定了镀层的沉积速率与组织致密度，不同金属镀层在结合力、耐蚀性及成膜均匀性方面表现差异[1]。离子迁移速率与电场分布也会影响初始成核状态，从而改变沉积层的均匀性与后续生长模式。传统的单金属镀层如锌镀层具有良好阴极保护作用，但在酸性或氯离子环境中耐久性有限；多元合金镀层如Zn-Ni、Zn-Co则凭借固溶强化与择优取向提高了耐蚀能力。近年来，微纳米电镀技术被引入高强钢板表面处理，利用纳米颗粒的弥散强化作用改善镀层的致密性与电化学稳定性。脉冲电镀与超声辅助电镀工艺的应用，能够有效调控晶粒尺寸与电镀层组织形貌，使镀层在保持良好结合力的同时具备优异的耐蚀性能。在此基础上，不同工艺路径的协同调控逐渐成为提升镀层整体稳定性的关键，使电镀体系能够适应更复杂的服役环境需求。

　　2高强钢板表面电镀层的微观结构

　　2.1电镀层的成分分析

　　电镀层成分分析采用能谱仪（EDS）结合电感耦合等离子体发射光谱（ICP-OES）进行定性与定量检测[2]。样品前处理步骤为截取10mm×10mm电镀钢板，经丙酮超声清洗10min去除表面油污，随后在1:1的HCl溶液中活化30s，以确保表面无氧化物干扰。EDS测试在加速电压20kV、工作距离10mm下进行，每个样点采集3次并取平均值。为保证面内成分分布评估的可靠性，测试点位覆盖镀层中心及边缘区域，以比较沉积均匀性及可能的局部偏析现象。对于微量合金元素，则将电镀层用5%HNO3溶解，溶液经0.22μm滤膜过滤后送入ICP-OES，采用标准曲线法定量。对溶解液稳定性进行时效检查，以避免金属离子沉降导致的误差，从而确保微量元素分析结果的可重复性和准确性。

　　2.2电镀层的相结构

　　电镀层相结构的检测以X射线衍射（XRD）为主要手段。试样加工成5mm×10mm小片，经过逐级砂纸研磨与机械抛光处理，以保证表面光洁度并消除应力层。测试采用Cu Kα辐射源，管压40kV，管流30mA，扫描范围设定为20°~90°,步进角0.02°,扫描速率控制在2°/min。所得衍射谱图凭借ICDD标准卡片进行相匹配，以判定不同电镀层的主要晶相组成。对于Zn-Ni、Zn-Co等合金电镀层，凭借对比不同衍射峰的相对强度，分析择优取向特征，从而确定晶体取向分布[3]。对弱衍射峰进行背景扣除处理，以减少噪声对次生相识别的影响，确保对低含量相组分的判断更加准确。半高宽测定则用于评估晶粒细化程度，并结合峰形对称性判断内应力水平。为增强数据可靠性，可在局部区域采用透射电子显微镜（TEM）进行补充分析，进一步观察位错分布及界面特征。必要情况下可结合选区电子衍射对局部晶体结构进行进一步验证，从而获得更完整的相结构演变信息。

　　2.3电镀层的表面形貌

　　电镀层表面形貌观察主要采用扫描电子显微镜（SEM）。样品经丙酮超声清洗10min去除油污后烘干，保证表面无杂质干扰。必要时，对样品表面进行金喷镀膜处理，以提升导电性并获得更加稳定的二次电子成像质量。SEM测试电压设定为15kV，工作距离保持在10mm，倍率区间在1000~10000，根据分析需求选择合适放大倍数[4]。观察过程中需重点关注晶粒排列方式、颗粒尺寸分布及镀层表面缺陷，如针孔、裂纹和颗粒堆积。对于合金电镀层，可凭借不同区域的局部放大，比较共沉积元素对形貌的影响。通过多视角图像对比可辅助识别微区沉积不均，揭示形貌差异与成分变化之间的对应关系。

　　3高强钢板表面电镀层的耐蚀性能评价

　　3.1耐蚀性能测试方法

　　电镀层耐蚀性能测试采用盐雾试验与电化学方法。盐雾试验依照《人造气氛腐蚀试验盐雾试验》GB/T 10125—2021标准进行，试样20mm×30mm，经清洗干燥后置于中性盐雾箱，NaCl浓度5wt.%、pH 6.5~7.2，喷雾量1.0~2.0mL/80cm2·h，周期72h、168h、336h，记录腐蚀产物[5]。电化学测试采用三电极体系，饱和甘汞电极为参比，铂片为对电极，钢板为工作电极，电解液分别为3.5wt.%NaCl、0.5mol/L H2SO4、0.5mol/L NaOH。动电位极化范围-0.8~+0.5V，扫描速率1mV/s；EIS频率100kHz~10mHz，扰动电压10mV。该流程结合加速暴露与电化学分析，用于全面表征耐蚀性能[6]。

　　3.2电镀层在酸性环境中的耐蚀性

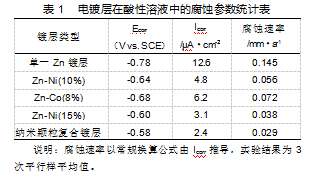

　　在0.5mol/L H2SO4溶液中开展电化学测试，记录不同电镀层样品的腐蚀电位（Ecorr）、腐蚀电流密度（Icorr）及由Tafel外推法计算的腐蚀速率。实验结果如表1所示。

　　从表1看出，单一Zn镀层在酸性介质中表现出较高的腐蚀电流密度，说明抗蚀性能有限；随着Ni或Co的合金化含量增加，Ecorr向正移，Icorr明显降低，腐蚀速率呈下降趋势。其中Zn-Ni（15%）镀层的综合耐蚀性明显优于Zn-Co系统。进一步引入纳米颗粒形成复合镀层后，腐蚀电流密度降至2.4μA·cm-2，腐蚀速率控制在0.03mm·a-1以内，表面显微观察亦验证了镀层的致密性和抗蚀性提升。

　　3.3电镀层在碱性环境中的耐蚀性

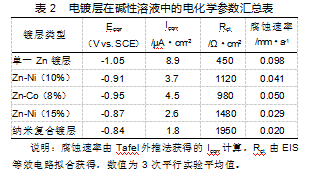

　　在0.5mol/L NaOH溶液中对不同电镀层样品进行动电位极化和电化学阻抗谱测试，获取腐蚀电位（Ecorr）、腐蚀电流密度（Icorr）、电荷传递阻抗（Rct）以及由电流密度推算的腐蚀速率。实验结果如表2所示。

　　由表2可见，单一Zn镀层的腐蚀电位最负，腐蚀电流密度较高，说明在碱性介质中易发生溶解；而合金镀层如Zn-Ni和Zn-Co均表现出更正的腐蚀电位和更高的Rct值，表明其界面电荷传递受到抑制。尤其是Zn-Ni（15%）与纳米复合镀层，其Icorr分别为2.6μA·cm-2和1.8μA·cm-2，对应腐蚀速率仅为0.03mm·a-1和0.02mm·a-1，明显优于其他组。表面形貌分析亦验证了这一趋势：高Rct样品表面更加致密平整，缺陷数量较少。

　　3.4电镀层在中性环境中的耐蚀性

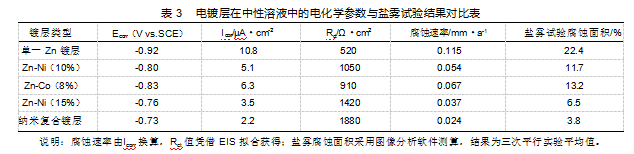

　　在3.5wt.%NaCl溶液中对不同电镀层样品进行动电位极化与电化学阻抗谱测试，并结合盐雾试验（5wt.%NaCl，喷雾周期168h），记录腐蚀电位（Ecorr）、腐蚀电流密度（Icorr）、电荷传递阻抗（Rct）及表面腐蚀面积百分比。实验结果如表3所示。

　　从表3看出，单一Zn镀层的腐蚀电位最负，腐蚀电流密度和腐蚀面积均处于最高水平，说明其在中性氯化钠环境下易发生点蚀扩展。Zn-Ni和Zn-Co合金镀层均表现出更高的腐蚀电位和更大的Rct值，其中Zn-Ni（15%）的综合耐蚀性优于Zn-Co，表面腐蚀面积降至6.5%。纳米复合镀层的性能最为突出，其Icorr最低，仅2.2μA·cm-2，Rct达到1880Ω·cm2，盐雾腐蚀面积小于4%，表面保持致密平整，与电化学结果一致，显示出明显的稳定性优势。

　　4影响电镀层耐蚀性能的因素

　　4.1电镀工艺参数的影响

　　电镀工艺参数直接影响镀层组织与耐蚀性能。电流密度低于2A·dm-2时沉积速率慢，易出现粗大晶粒和孔隙；提升至4~6A·dm-2可细化晶粒，但过高会形成枝晶，增加表面粗糙度。槽液温度宜为40~60℃,过低抑制离子迁移，过高则加速氢析出，降低结合力。pH值过低导致氢气析出，过高则产生杂质沉积。搅拌速率约200rpm可减少浓差极化，提高厚度均匀性。脉冲电镀凭借调节脉冲宽度和占空比优化晶粒形貌，提升镀层致密性。各参数需综合匹配，以平衡沉积速率、致密度和均匀性。

　　4.2电镀层结构特征的影响

　　电镀层微观结构直接影响耐蚀性能。细小晶粒使表面致密，阻断腐蚀介质渗透；晶粒粗大或排列不均易在晶界形成敏感区。厚度不足会产生针孔或裂纹，15~20μm可提供稳定阻隔，但过厚易因内应力积累导致剥落。相组成与取向亦关键，Zn-Ni镀层形成γ-Ni5Zn21相时稳定性高，可抑制氯离子侵蚀，若比例失衡则出现电化学活性区，诱发局部腐蚀。若镀层存在针孔、裂纹或孔洞，则成为腐蚀起点。SEM与XRD联合可揭示结构特征与耐蚀性的对应关系。

　　4.3电镀层成分组成的影响

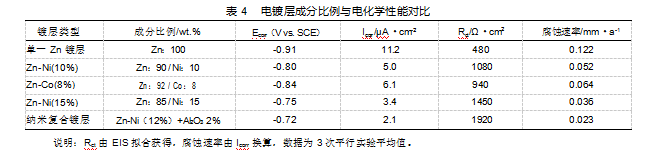

　　为研究成分组成对耐蚀性能的影响，分别制备了单一Zn镀层、不同Ni/Co含量的合金镀层及纳米复合镀层。在3.5wt.%NaCl溶液中进行电化学测试，记录腐蚀电位（Ecorr）、腐蚀电流密度（Icorr）、电荷传递阻抗（Rct）及由Tafel外推法计算的腐蚀速率。实验结果如表4所示。

　　从表4看出，单一Zn镀层的腐蚀电位最负，腐蚀电流密度高达11.2μA·cm-2，说明在氯化钠溶液中易发生溶解。合金化处理后，Zn-Ni（10%）与Zn-Co（8%）均表现出更正的Ecorr和更大的Rct，腐蚀速率显著降低。其中Zn-Ni（15%）表现最稳定，腐蚀速率仅0.036mm·a-1。进一步引入纳米颗粒增强的复合镀层，Icorr降至2.1μA·cm-2，Rct提高至1920Ω·cm2，耐蚀性能最佳。

　　5结论

　　高强钢板表面电镀层的成分、相结构与表面形貌直接影响耐蚀性能，电化学测试与盐雾实验结果形成了参数与微观特征的对应关系。工艺参数、结构特征与成分组成的系统优化，为提升电镀层致密性与稳定性提供了有效路径。未来研究需在工艺精细化调控和复合化设计方面进一步拓展，以实现复杂服役环境下的长期耐蚀性保障。

　参考文献

　　［1］郭崇武，李小花，王晓军.高耐蚀镀金层的制备工艺及性能［J］.电镀与涂饰，2025，44（11）：7-11.

　　［2］王琳，黄昊天，周宏桥，等.柠檬酸钠对锌-锰-铁电沉积行为及镀层耐蚀性的影响［J］.电镀与涂饰，2025，44（10）：84-92.

　　［3］刘状，乔创，姜金利，等.电镀锡板表面Cr2O3钝化膜结构及耐蚀性演化的电化学阻抗谱研究［J/OL］.中国腐蚀与防护学报，1-17［2025-09-26］.

　　［4］陈卓.复合阳极氧化膜的耐蚀化学性能研究［J］.冶金与材料，2025，45（7）：10-12.

　　［5］聂大伟，张晶，赵晓文，等.高性能Ni Cr耐蚀球墨铸铁蝶阀的研究［J］.冶金与材料，2025，45（6）：4-6.

　　［6］王宇轩，张淏芊，张敏.黄铜表面电镀镍层耐蚀和热发射性能研究［J］.电镀与精饰，2025，47（5）：9-15+52.
