摘要：文章基于失效模式与影响分析（FMEA）方法，对磁化焙烧工艺展开系统性研究。识别该工艺在设备运行、操作管控等环节的主要失效模式，开展风险评估和等级划分，并提出设备与技术改进、操作与管理强化、监测与预警体系构建等针对性安全对策，以期降低磁化焙烧工艺风险，提升生产过程的安全性和稳定性，为相关行业安全生产实践提供理论依据与技术参考。

　　关键词：FMEA；磁化焙烧工艺；失效模式

　　磁化焙烧工艺在矿物加工等领域应用广泛，通过特定温度和气氛条件改变矿物磁性，提高后续磁选效率。该工艺涉及高温、复杂化学反应和多设备协同运行，存在较高的安全风险。失效模式与影响分析（FMEA）是高效的风险评估工具，能系统识别潜在失效模式，评估风险并制定应对策略。将FMEA应用于磁化焙烧工艺中，能够提前发现问题，减少事故发生，保障生产安全稳定运行，提高企业经济效益和社会效益。

　　1磁化焙烧工艺概述

　　1.1工艺原理与流程

　　磁化焙烧是指在特定温度和气氛条件下，将弱磁性铁矿物转化为强磁性铁矿物的工艺过程。赤铁矿、菱铁矿、褐铁矿等常见的弱磁性铁矿物在合适条件下，可转化为强磁性的磁铁矿或磁性赤铁矿。以还原焙烧为例，在500~800℃的还原气氛中，采用煤粉、焦炭粉等固体还原剂或高炉煤气、焦炉煤气等气体还原剂，可将弱磁性矿物还原成强磁性的Fe3O4。如果还原焙烧产物在还原气氛下冷却到400℃,再置于空气中冷却，则会生成γ-Fe2O3。磁化焙烧的完整工艺流程通常包含原料准备、焙烧、冷却和后续磁选等环节。原料预处理后进入焙烧设备，在预设工艺参数下发生磁化反应，焙烧产物冷却后通过磁选分离，最终获得目标铁精矿[1]。

　　1.2工艺关键设备与参数

　　磁化焙烧工艺的核心在于设备的选择与合理运行参数控制。关键设备包括焙烧炉（如竖炉、回转窑、沸腾炉）、给料系统、气体供应系统和冷却系统。竖炉适用于粒度在75~20mm的矿石，其处理能力与容积密切相关：50m3容积的竖炉可处理约15t/h，70m3容积的竖炉可处理约23t/h。竖炉结构简单、维护方便，但对矿料粒度均匀性要求高，若粒度分布不合理，会造成局部过烧或未焙烧完全。回转窑能够处理粉矿，适用于粒度较细的物料，但由于其内壁运动和物料滚动特性，容易产生结瘤现象，导致物料堆积、热量分布不均匀，影响磁化均匀性和后续磁选效率。沸腾炉热效率高，可处理3~0mm粉矿，但粉尘污染严重，对通风系统和安全防护提出了更高要求。

　　工艺参数控制对磁化效果和矿冶产品质量具有决定性作用。焙烧温度、反应时间、气氛组成及冷却速率是最关键的参数。以还原焙烧为例，温度过高会使矿物过烧，降低其磁性，同时可能引起炉衬加速损坏；温度不足或反应时间不够，则矿物转化不完全，磁选回收率下降，精矿品位无法达到设计要求。气氛控制亦至关重要，还原气浓度偏高可能导致过度还原，形成FeO等非磁性相；浓度偏低则转化不充分，影响Fe3O4生成效率。冷却速率直接影响磁性矿物的晶体结构与粒径分布，快速冷却有助于生成γ-Fe2O3，提高后续磁选可回收性，而缓慢冷却可能导致晶粒粗化，磁性降低。

　　1.3工艺安全风险特征

　　磁化焙烧工艺涉及高温、复杂化学反应及多设备协同运行，因此存在显著的安全风险。高温设备如竖炉、回转窑和沸腾炉，炉体表面温度可达到数百度，与人接触容易造成严重烫伤；同时，高温还可能引发炉体及管道材料的热应力损伤，导致裂纹或变形，从而增加设备泄漏和火灾风险。可燃气体的生成与使用，如高炉煤气或焦炉煤气，如果设备密封不良或操作不当，可能逸出并在遇明火时发生爆炸。此外，矿物在焙烧过程中会释放有毒有害气体，例如，黄铁矿焙烧产生二氧化硫，若通风系统失效或风量不足，易导致车间人员中毒或环境污染，对生产安全和员工健康造成直接威胁。

　　除了设备和气体风险，工艺参数波动也是重要安全隐患。温度、气氛浓度及反应时间的偏离可能导致矿物过烧或未完全磁化，影响产品质量并增加设备负荷，甚至造成炉衬和管道损坏。粉尘也是潜在危险因素，特别是在处理粉矿或使用沸腾炉时，粉尘积聚不仅污染环境，还可能在空气中形成可燃粉尘云，遇火源可引发粉尘爆炸事故。此外，工艺参数监控不足、操作人员经验不足或违规操作，也会加剧上述风险。因此，磁化焙烧工艺的安全管理必须从设备设计、参数控制、气体监测、粉尘防护及操作规范等多方面协同实施，以防止事故发生概率并保障生产稳定性。

　　2基于FMEA的失效模式识别与分析

　　2.1 FMEA实施步骤

　　磁化焙烧工艺的FMEA实施需以跨学科团队构建为前提，团队成员应包括工艺工程师、设备维护人员、安全专家及一线操作人员，实现对工艺设计、设备运行到操作实践的全维度覆盖。首先应先明确分析边界，即聚焦整个磁化焙烧工艺，或针对关键子系统或设备进行细化评估。在潜在失效模式识别阶段，需结合历史故障数据、操作记录以及类似工艺经验进行系统梳理，同时结合头脑风暴方法，全面考虑设备老化、操作不当、设计缺陷、原料波动等多种因素对工艺安全、产品质量及生产连续性的潜在影响。对于每一种失效模式，需深入分析其根本原因，如炉衬磨损可能源于高温长期侵蚀与化学腐蚀，操作温度偏离可能源于仪表失效或操作人员经验不足。

　　在风险评估阶段，团队通过量化严重度（S）、发生频度（O）及检测难度（D）计算风险优先数（RPN），为失效模式排序提供客观依据。RPN值较高的模式将成为重点改进对象，改进措施应包括设备技术升级、操作规范优化、监测系统建设及培训机制完善等。实施改进后需重新评估RPN值，以验证措施有效性，确保关键风险得到有效控制。同时，将FMEA与实时监控、参数记录、异常报警系统结合，可形成闭环管理，持续降低事故发生概率，提高磁化焙烧工艺的安全性和稳定性，为矿冶生产提供科学、可操作的安全管理方案。

　　2.2主要失效模式识别

　　在设备层面，焙烧炉炉衬长期处于500~800℃的高温和还原气氛中，受热膨胀、化学腐蚀及机械冲击共同作用，炉衬可能出现裂纹、剥落或变形，导致热量散失和局部过烧，从而影响矿物磁化均匀性及后续磁选效率，严重情况下，物料可能泄漏，形成安全隐患。给料系统堵塞是另一常见失效模式，粉矿或粒度不均的矿石容易在料斗或螺旋输送管道中形成阻塞，导致物料供应不连续，从而造成焙烧温度局部偏差、反应时间不均匀，最终影响Fe3O4的生成效率。气体供应系统泄漏则可能导致还原气体或氧化气逸出，引发火灾或中毒风险，其根源多为管道老化、密封不良或压力波动超出设计范围。

　　在操作层面，温度控制失误和气氛调控偏差是磁化焙烧工艺的主要失效模式。温控仪表故障或操作人员调整不当，极易导致炉内温度偏离最佳焙烧区间，进而影响矿物晶体结构演变和磁化转化效率；温度过高可能导致矿物过烧并生成非磁性FeO相，或出现熔结团块现象，温度不足则使Fe2O3无法完全还原为Fe3O4，显著降低磁选回收率。气氛控制不足，如还原气浓度过高或过低，会改变矿物的氧化还原反应动力学特征，影响磁化程度和精矿品位。同时，超压启动、未按工艺顺序启停设备等违规操作易引发系统压力骤变或局部气体积聚，增大爆炸和设备损毁风险。因此，设备特性、操作行为规范和工艺参数精度三者必须协同监控，以减少失效模式发生概率，保障磁化焙烧工艺安全稳定运行。

　　2.3风险评估与等级划分

　　FMEA的风险评估核心在于量化失效模式的潜在危害，通常通过严重度（S）、发生频度（O）和检测难度（D）三个指标进行评分。严重度反应失效对人员安全、设备完整性及生产连续性的影响，从1（轻微）到10（灾难）打分；发生频度衡量失效出现的可能性，结合历史故障数据、设备维护记录及操作经验进行判断；检测难度则评估现有监测手段能否及时发现失效，数值越大表示越难检测。例如，焙烧炉炉衬损坏可能导致物料泄漏，其严重度为8分，发生频度为4分，检测难度为7分，则RPN=8×4×7=224，属于高风险，应优先采取改进措施。通过这种量化方法，可以将工艺中的多种失效模式按风险等级排序，为安全管理和设备优化提供科学依据[2]。

　　在等级划分与改进策略方面，一般将RPN>120定义为高风险，需要立即制定和实施改进方案；80<RPN≤120为中风险，应制定改进计划并跟踪执行；RPN≤80为低风险，可采用常规监控和预防性维护。通过对设备故障、操作失误及工艺参数偏差等高风险失效模式进行重点改进，例如，优化温控仪表、加强气氛调节和自动化监测系统建设，可以有效降低事故发生概率。同时，定期复评RPN值，可验证改进措施的有效性，实现动态风险管理，形成闭环安全控制，确保磁化焙烧工艺在矿冶生产中的安全性和稳定性。

　　3铁矿石磁化焙烧工艺的矿冶应用

　　3.1铁矿石焙烧及磁化原理在矿冶中的应用

　　铁矿石磁化焙烧的核心原理在于通过高温和特定气氛条件，将弱磁性矿物转化为强磁性矿物，从而提高后续磁选工艺的回收效率。以赤铁矿、菱铁矿等为例，在还原焙烧条件下（500~800℃,使用固体还原剂，如焦炭粉，或气体还原剂，如高炉煤气），矿物中的Fe3+被部分还原生成Fe2+，促进Fe3O4的生成，从而增强矿物磁性。焙烧过程中温度、反应气氛和时间的精确控制直接影响晶体结构和磁性增强程度，例如，温度过高易形成FeO或非磁性相，反应时间不足会导致转化不完全，降低Fe回收率。因此，磁化焙烧不仅是矿物化学反应过程，也涉及热力学与动力学原理的优化应用，是铁矿石精矿生产的重要环节。

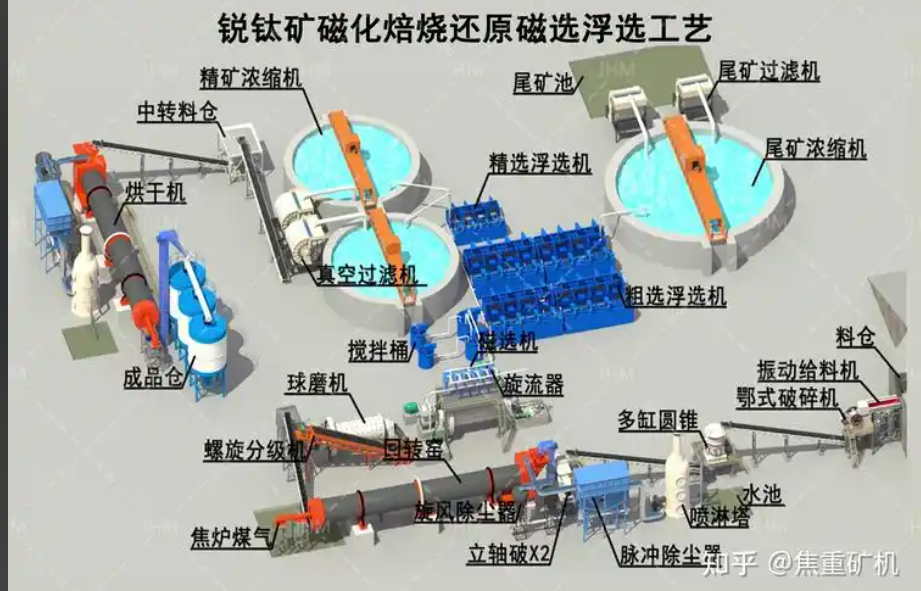

　　在矿冶应用中，磁化焙烧通常结合破碎、筛分、给料、焙烧、冷却和磁选等一体化流程。原料矿石通过粒度分级和均化处理后进入焙烧设备，确保温度和气氛均匀分布。焙烧后的矿物经冷却至适宜温度，再进行湿式或干式磁选，提高精矿Fe含量和回收率。不同矿石可根据粒度和成分选择适宜焙烧设备，如竖炉适用块矿，回转窑适合粉矿，沸腾炉适合微细粉矿。矿冶工程中还可结合气体流量调节、温度梯度控制和冷却速率优化，实现磁化均匀性与矿物分选效率的最大化，从而提升精矿产量和质量，同时降低能耗和设备风险，实现安全高效的矿冶生产[3]。

　　3.2铁矿石焙烧关键设备与矿冶操作风险

　　铁矿石磁化焙烧的关键设备包括竖炉、回转窑和沸腾炉，以及给料系统、气体供应系统和冷却系统。上述设备在高温、还原或氧化气氛条件下长期运行，存在多种安全与工艺风险。以竖炉为例，其炉衬长期受高温侵蚀和化学腐蚀，可能出现裂纹、剥落或局部熔化，导致热量散失和矿物局部过烧，直接影响Fe3O4转化效率及磁选回收率。回转窑处理粉矿时，由于物料在筒体内滚动，容易出现结瘤或物料堆积，造成热量分布不均和局部气氛异常，增加设备负荷和火灾风险。沸腾炉热效率高，但粉尘浓度大，若通风不畅或静电控制不当，易形成可燃粉尘云，存在粉尘爆炸风险。给料和气体系统堵塞或泄漏会导致物料供应不连续、气氛偏离设计值，进一步影响焙烧效果和矿物磁性增强，同时增加火灾或中毒风险。

　　操作环节同样是高风险点。温度控制失误或气氛调节不准确，会导致矿物转化不完全或过度还原，影响Fe回收率和精矿品位，同时可能引发炉衬损伤或设备超压。违规操作如未按工艺顺序启停设备、超负荷运行或操作气体阀门不当，可能造成局部气体积聚、温度骤升，增加爆炸和火灾风险。此外，操作人员经验不足、对设备监控指标理解不全面，或者监测系统失效，都可能延误异常处理，导致事故扩大。

　　3.3铁矿石磁化焙烧矿冶安全改进措施

　　针对高温设备和关键工艺环节，首先应从技术改进入手。对于焙烧炉炉衬和筒体材料，应选择耐高温且抗化学腐蚀的耐火材料，如高铝质砖、铬矿质砖等，以提高炉衬的耐久性，减少因高温和化学反应导致的腐蚀、磨损及裂纹。定期进行炉衬完整性检测，通过无损检测技术（如红外成像和超声波检测），及时发现裂纹和腐蚀现象，进行炉衬的局部修复，避免局部过烧和热量损失。与此同时，优化焙烧炉内部的热量分布，通过引入热电偶和传感器，精准控制炉内的温度梯度和气氛，使矿物在最佳条件下完成磁化反应。对于易产生高粉尘浓度的设备，应配备高效除尘装置（如布袋除尘器）以及静电控制系统，减少粉尘对操作环境的污染，防止粉尘堆积形成可燃粉尘云，降低粉尘爆炸的风险。同时，通过优化通风系统设计，确保设备内部和周围环境的气流畅通，减少有害气体如SO2、CO的积聚，保障生产人员的健康与安全。

　　在操作与管理层面，建立完善的标准操作规程（SOP）至关重要。SOP应详细规定各类设备的启停顺序、温控及气氛调节规范、原料给料速率、冷却速率等控制标准，确保每一个工艺环节都按照标准执行，避免因人为操作不当导致的风险。此外，针对异常情况，应明确应急处理流程，做到快速响应和有效处置。操作人员应定期接受专业培训，掌握炉温分布、气氛反应原理及矿物磁性转化机制，增强其对工艺变化的敏感性，并能够及时调整工艺参数以防止异常波动。结合FMEA结果，应针对高RPN值的关键设备和操作环节，实施定期的预防性维护措施，包括炉衬完整性检查、传感器校准和气体管路检测等，确保设备始终处于最佳工作状态。通过建立实时监测与报警系统，对温度、气体浓度、粉尘浓度及物料流量等关键参数进行连续监控，及时发现偏离安全阈值的异常情况，并通过自动调节系统进行联动控制，实现事故的早期预防和安全保障。

　　4结语

　　通过将FMEA应用于磁化焙烧工艺，有效识别了潜在失效模式，评估了风险等级，并针对性地提出一系列安全对策。从设备与技术改进、操作与管理强化到监测与预警体系构建，全方位提升了磁化焙烧工艺的安全性与稳定性。然而，随着工艺发展和技术革新，新的风险可能出现，需持续运用FMEA等工具进行动态风险评估与管理，不断优化安全对策，确保生产过程安全、高效进行，推动相关行业可持续发展。

　参考文献

　　［1］万军营，陈铁军，周仙霖，等.细粒级镜铁矿造球-磁化焙烧试验研究［J］.矿冶工程，2024，44（5）：119-123.

　　［2］林明康.褐铁矿磁化焙烧反应机理及动力学研究［D］.西安：西安建筑科技大学，2024.

　　［3］周廷波，魏晓彤，孙永升，等.菱铁矿微波磁化焙烧磁选工艺及机理研究［J］.金属矿山，2023（6）：107-112.
