摘要：基于高强钢淬火-回火过程的组织演化特征，文章系统研究了马氏体相变行为、碳化物析出规律及位错与晶界演变机制。通过多尺度建模与仿真方法，阐述了冷却速率与回火温度对上述组织演化过程的调控作用。研究结果表明，冷却速率与回火温度对组织演化具有显著影响，其中高温回火促进了碳化物的长大与球化、降低位错密度并实现晶粒细化，该组织演化特征直接对钢材力学性能产生显著调控效应。通过文章研究结果，以期为高强钢热处理工艺的优化提供理论支撑。

　　关键词：高强钢；淬火；回火；马氏体相变；碳化物析出

　　高强钢作为重要的工程材料，在航空、汽车等领域中具有广泛应用。其淬火-回火工艺过程中的微观组织演化行为，直接决定了材料强度、韧性、疲劳寿命等力学性能，是实现高强钢性能精准调控的核心环节[1]。通过多尺度建模与仿真，深入探讨高强钢在不同冷却与回火条件下的相变机制与微观结构演化。文章采用基于相变动力学与扩散机制的数值模拟方法，分析了马氏体形成、碳化物析出及位错、晶界演变等过程，以期为高强钢的热处理工艺优化提供理论支撑，期望实现对高强钢微观结构演化的精确预测，进而指导其性能的提升与应用优化。

　　1淬火-回火过程中的组织转变机理

　　1.1淬火过程中的相变行为

　　淬火过程中高强钢从奥氏体转变为马氏体属于无扩散型的剪切相变现象，表现出明显的亚稳态属性，该过程一般会在快速冷却条件下发生，组织转变的速率远超扩散可调节的速度水平[2]。马氏体的体积分数随冷却温度降低而增加，其形成行为可通过Koistinen-Mar-burger公式进行描述，如式（1）：

　　fM=1-exp［-α（MS-T）］（1）

　　式中：fM为马氏体体积分数；MS为马氏体起始温度；T为当前温度；α为材料常数，取决于钢种的化学成分。随着温度低于MS，先形成板条状马氏体，后续冷却至终止温度以下，转变趋于完成。

　　该相变的同时伴随着剧烈的晶格畸变（Bain变形），引起高密度位错和残余应力生成，为回火阶段的组织重排搭建结构基础，奥氏体晶粒尺寸、冷却速率以及合金元素的固溶状况共同决定了相变动力学，直接影响到淬火后组织的初始结构样式[3]。

　　1.2回火过程中的组织稳定性

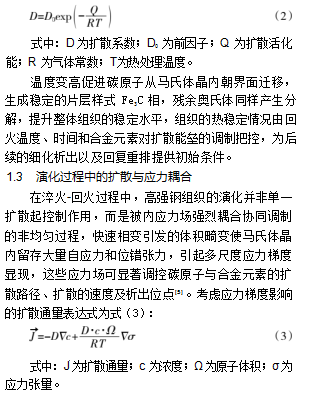

　　回火过程中高强钢里亚稳态的淬火组织（板条马氏体、残余奥氏体）在热激活作用下进行有序重构，造就热力学更稳定的微观结构，此稳定化演变主要涉及马氏体回火转变、位错复合与碳化物析出，三者相互牵制，引领组织演变轨迹，马氏体内过饱和碳原子沿着位错网络迅速地扩散，并带动过渡型碳化物（如η-Fe2C）析出，明显降低体系自由能数值[4]。组织稳定性的热驱动本质可由Arrhenius扩散关系表征，如式（2）：

　　应力梯度驱使碳向拉应力区集聚，带动位错钉扎与碳化物定向析出，引起组织分布非均匀状况增强，扩散引起的化学膨胀跟相变收缩反向影响应力释放的路径，生成“扩散—应力”双向反馈的机制体系。

　　2模型构建与参数设定

　　2.1相变动力学模型

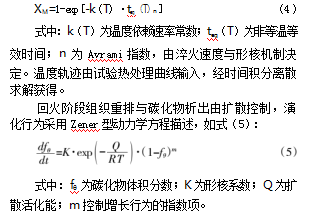

　　为分析高强钢淬火-回火过程中多阶段组织演化行为，建立非等温扩展机制下相变动力学模型，将相变过程分阶段处理，快速冷却下马氏体形成采用扩展型JMAK模型，回火阶段碳化物析出及相稳定演化过程采用反应速率控制模型。淬火过程中的马氏体转变量XM（T）表达为式（4）：

　　2.2热处理路径与边界条件

　　相变动力学模型的准确建立高度依赖于热处理路径时间温度精度控制与边界条件物理合理性。实际建模时，热处理路径由实验测得非等温冷却与回火曲线离散化之后用作逐点温度载荷输入，以确保符合真实工艺环境。而淬火阶段的温度变化采用秒级时间步输入，使用三次样条函数插值光滑以避免时间积分中梯度振荡问题。几何边界条件基于简化一维热流场假设，定义试样轴向为主导方向，边界节点设定为非绝热，对流换热边界处理方式如式（6）：

　　-q=h（T-T∞)（6）

　　式中：q为边界热通量；h为换热系数；T∞为外部介质温度。该条件反映水冷与油冷过程中界面传热效率的差异，且可通过调节h拟合不同淬火介质的行为。

　　组织演化的初始状态为淬火前奥氏体晶粒度与合金元素浓度场，边界未施加应力反力约束且默认自由热变形。回火时，选择阶梯加热加恒温保温路径，确保回火动力学方程中各温区对应的时间常数连续。

　　2.3关键参数与初始状态设置

　　参数选取基于材料成分、试样尺度和热处理历史，重点考虑初始组织类型、晶粒尺寸、位错密度及元素浓度梯度。物性参数优先采用实验或权威数据库数据，并结合文献校验以保证合理性。组织初始化假定为奥氏体单相，溶质均匀分布，不计夹杂和第二相局部效应，但在马氏体形成时考虑其形核位点的统计特征。位错密度通过经验公式与晶粒尺寸换算，并设为非均匀分布以提高空间分辨率。主要物性参数和初始条件，如表1，所有参数经MATLAB模块统一输入，并设定误差容忍区间以适应不同边界扰动下的稳态解演化需求。

　　3仿真结果分析

　　3.1马氏体相变行为

　　淬火过程中，奥氏体向马氏体的转变为无扩散剪切型相变，由取向关系、形核驱动和界面迁移共同控制。马氏体沿Bain路径由FCC转变为BCT或BCC，并维持Kurdjumov-Sachs取向，形成板条状、针状或块状结构。

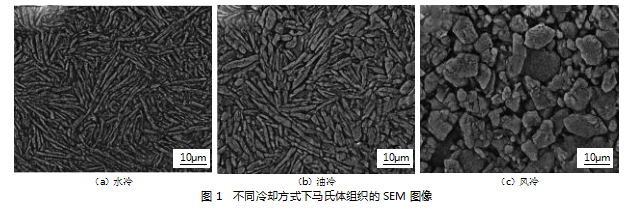

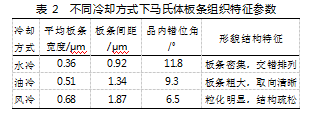

　　显微组织受冷却速率影响显著。快速冷却下，形核速率高于界面生长速率，生成大量细小板条，位错密度和自应力显著增加；缓冷或风冷则导致板条粗化、组织疏松，力学性能下降。不同冷却方式的SEM图像如图1所示。由图1可知，显示水冷组织细密交错，而风冷趋于粒化。为量化冷却模式差异，对图像进行了参数统计，如表2所示，结果表明冷却越快，板条越细密，位错角度越大，进而影响后续碳扩散与回火反应机制。

　　3.2碳化物析出演化

　　回火过程中碳化物析出行为对组织和力学性能影响显著。仿真与实验结果表明，随温度升高，碳化物的体积分数和尺寸均明显增加，导致组织粗化。200~400℃低温回火阶段，主要析出细小且均匀分布的η-Fe2C，能有效强化基体；当温度升至400℃左右，逐渐转变为Fe3C和M3C型碳化物，并在晶界和基体内分布；在600℃高温回火下，碳化物类型演变为M23C5和M5C，颗粒粗大且分布不均，集中于晶界与马氏体交界处。如表3所示，碳化物体积分数由5.4%升至19.7%，平均粒径由8~10nm增至40~60nm，密度则由150~180个/μm2下降至60~70个/μm2。这一演化过程与碳扩散速率加快密切相关。大尺寸碳化物能提升硬度，但易削弱韧性，因此回火温度的选择需在强度与韧性之间寻求平衡。

　　3.3位错与晶界演变

　　回火过程中，马氏体基体的高密度位错网络在热激活作用下发生重排、解缠和应力释放，直接影响组织稳定性及碳化物沉淀速率。仿真结果显示，随着回火温度升高，位错数量逐步减少，并由无序趋向有序；低温阶段主要表现为缓慢调整和交错，而400℃以上则出现显著的位错重组与消失，体现出动态回复特征。晶界结构也随之演变，中高温下板条界面逐渐模糊，细小晶粒合并，晶界能降低；部分高角度晶界因能量驱动迁移或消亡，导致晶粒细化或长大。晶界形态既受温度制约，也受碳化物析出诱发的应力场调控，呈现选择性迁移趋势。如表4所示，回火温度由200℃升至600℃时，位错密度下降约67%，高角度晶界比例降低，平均晶粒尺寸由1.35μm增至2.07μm，显示组织趋于稳定，但同时揭示强度与韧性间的矛盾。

　　表4中的参数变化反映了回火过程中组织从高畸变状态向低能量结构的自然演进趋势。位错体系在热驱动下由密集缠结转为相对有序，晶界形态也因扩散与应力场调控而发生迁移与重构，使组织稳定性显著提升。这一演化过程意味着强化机制由位错主导逐步转向晶界与析出协同作用，力学性能平衡点随之改变，对工艺窗口提出更高要求。

　　4结语

　　综上所述，淬火-回火过程的多尺度建模与仿真为高强钢组织演化提供了理论支撑。冷却速率升高使马氏体板条细化、位错增多，增加了内部应力并改变碳化物析出的形貌与分布；回火温度升高则促进碳化物长大，位错逐步减少，晶界发生迁移，从而调控组织稳定性与力学性能。这些微观结构变化直接影响钢材的强度、硬度、韧性和抗疲劳能力，体现了强度与韧性之间的内在矛盾。未来研究可结合多场耦合与晶体塑性模型，更精确地预测复杂加载条件下的组织演变与力学行为，并进一步优化热处理工艺，提升材料综合性能。

参考文献

　　［1］刘志宇，杨达朋，易红亮.回火温度对不同自回火程度的中碳马氏体钢组织和拉伸性能的影响［J］.钢铁研究学报，2023，35（12）：1505-1516.

　　［2］郭一凡.轧制及回火工艺对中锰钢组织调控与力学性能的研究［D］.长春：长春工业大学，2025.

　　［3］王耀威.回火处理对20Si2MnCrNi钢转变组织及力学性能的影响［D］.包头：内蒙古科技大学，2025.

　　［4］贾虹锋，胡宝佳，肖广耀，等.回火温度对舰船用含Cu高强钢组织与性能的影响［J］.金属热处理，2025，50（8）：215-220.

　　［5］安涛，郭呈宇，李天怡，等.两相区淬火对Q890高强钢微观组织和析出相的影响［J］.钢铁研究学报，2025，37（3）：396-404.
