摘要：针对6061铝合金型材经机械加工与阳极氧化后出现严重局部腐蚀的问题，文章采用宏微观形貌观察、成分分析、硬度测试及工艺追溯等方法，系统研究了腐蚀成因。研究结果表明，腐蚀集中分布于单一平面（A面）及相邻端面上部区域，腐蚀坑最大深度达73.43μm，成分分析未检出Cl、S等外来腐蚀性污染物，结合硬度测试结果排除了材料缺陷与氧化工艺异常的影响。腐蚀机制主要为机械加工后残留的切削液在型材叠放存储中形成缝隙环境，诱发缝隙腐蚀；同时合金中Mg2Si（阳极相）与Al-Fe-Si（阴极相）在残留切削液（电解质）作用下发生电偶腐蚀，两种腐蚀形式协同加速了局部腐蚀的发展。文章通过强化机加工后的清洗干燥工艺、避免湿态叠放存储、优化切削液管理及存储环境等措施，有效抑制了该类局部腐蚀的发生。

　　关键词：6061铝合金；电化学腐蚀；缝隙腐蚀；电偶腐蚀；切削液残留；机加工

　　6061铝合金因其良好的综合性能被广泛用于航空、汽车及结构件领域。然而，其在加工及存储过程中易发生局部腐蚀，严重影响构件使用寿命与安全性。现有研究多聚焦于铝合金的应力腐蚀、晶间腐蚀或整体电化学行为，针对机加工后因切削液残留并在存储中引发局部电化学腐蚀的系统研究较少。因此，文章以某企业生产的6061铝合金为例，经机械加工和阳极氧化处理后出现显著的局部腐蚀，且腐蚀区域高度集中。通过结合案例样品分析、微观组织表征与腐蚀机理探讨，旨在明确腐蚀起因与机制，并提出工艺控制建议，为铝合金机加件的腐蚀防护提供理论依据与实践指导。

　　1实验与方法

　　1.1样品与腐蚀形貌分析

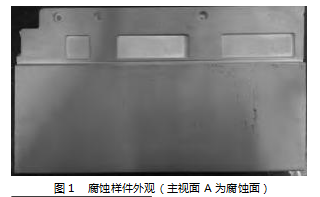

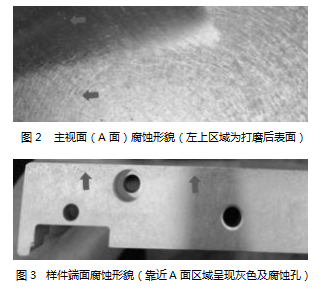

　　样件为长方体6061铝合金机加件，如图1所示。主视面（A面）可见密集点蚀与蚀坑，相邻端面上部区域亦出现灰黑色腐蚀斑，如图2、图3所示。B面及其他区域未见明显腐蚀。使用光学显微镜和基恩士三维显微镜观察腐蚀形貌并测量蚀坑深度。

　　1.2微观组织与成分分析

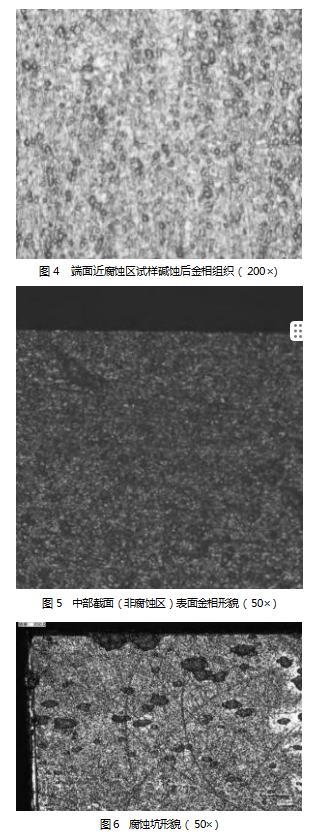

　　在腐蚀区与非腐蚀区分别取样，经10%NaOH溶液50℃腐蚀8s后制备金相试样，在光学显微镜下观察显微组织，如图4、图5所示。采用能谱仪（EDS）分析腐蚀坑区域成分，如图6、图7所示。

　　1.3力学性能与硬度测试

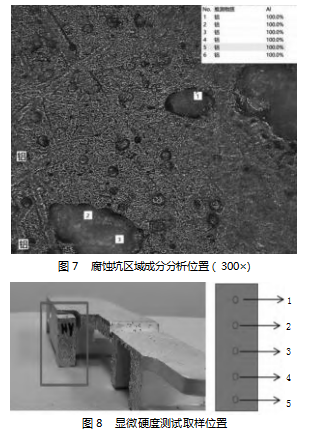

　　在腐蚀区取样进行拉伸试验，评估材料基本力学性能。沿厚度方向进行显微维氏硬度测试，依据《金属材料维氏硬度试验第1部分：试验方法》GB/T 4340.1—2024，点位分布如图8所示，结果如表1所示。

　　1.4加工与存储工艺调研

　　该批机加件的加工流程如下：先铣削A面，再以A面为基准加工B面型腔。加工后未彻底清洗干燥，即进行叠放存储，直至阳极氧化前才进行处理。

　　2结果与讨论

　　2.1腐蚀形貌与成分

　　腐蚀仅发生于A面及紧邻端面上部，蚀坑深度不均，最大达73.43μm。EDS分析未见Cl、S等常见腐蚀性元素，排除环境污染物引入可能。

　　2.2材料基础性能

　　拉伸性能符合6061铝合金标准（抗拉强度322MPa，屈服强度288MPa）。硬度分布显示表高芯低特征，与淬火冷却速率梯度一致，未见组织异常。

　　2.3腐蚀机理分析

　　首先，排除铸棒夹渣因素。从挤压工艺特性来看，铸棒若存在夹渣，在挤压过程中通常会弥散分布于型材截面，集中富集于单一表面的概率极低。进一步通过成分分析（如能谱分析）未在腐蚀坑区域检出氧化物夹渣典型的异常富氧特征，且在高倍金相显微镜观察下，腐蚀区域及周边基体均未发现夹渣、疏松等铸造缺陷，据此可排除铸棒夹渣导致腐蚀的可能性。其次，排除阳极氧化工艺本身的影响。阳极氧化工艺中，型材整体浸入电解液且电解液处于循环流动状态，若为工艺参数异常导致的腐蚀，通常会表现为全表面均匀性腐蚀。而文章实验中腐蚀呈现高度局部化特征，仅集中于单一平面（A面）及相邻端面上部区域，且最大腐蚀坑深度达73.43μm,远超正常阳极氧化工艺可能引发的轻微表面蚀损程度，因此可判定阳极氧化工艺仅作为暴露环节，使前期已形成的腐蚀损伤显现，并非腐蚀的诱发因素。

　　结合上述排除性分析及腐蚀局部性特征、成分分析未检出外来腐蚀性污染物（如Cl-、S2-等）、合金中析出相分布特性及完整加工流程追溯结果，进一步推断腐蚀发生于机加工后至阳极氧化前的存储阶段。

　　核心腐蚀机理为叠放存储诱发的缝隙腐蚀与电偶腐蚀协同作用[1-4]。6061铝合金作为可热处理强化铝合金，其腐蚀形式以局部腐蚀为主，基体中析出的金属间化合物（IMPs）是腐蚀的关键引发点，文章通过金相分析及电化学测试确认，型材基体中主要析出Mg2Si相（电极电位约-1200mVvs.SCE，为阳极相）和Al-Fe-Si相（电极电位约-200mV vs.SCE，为阴极相），两类析出相与铝基体（电极电位约-750mV vs.SCE）形成稳定的微电偶对，具备电偶腐蚀发生的电化学基础。

　　从加工与存储实际场景来看，型材加工顺序为优先铣削大平面（A面），随后以加工完成的A面为定位基准铣削背面（B面）复杂型腔。当A面铣削完成后，表面不可避免地附着切削液，若未及时进行彻底的清洗与干燥处理便直接叠放存储，将形成典型的腐蚀诱发条件。一方面，叠放状态下A面之间形成宽度为0.025~0.100mm的微小缝隙，残留于表面的切削液因毛细作用渗入缝隙内部并滞留，形成封闭的电解质环境；缝隙内部由于氧气难以补充，在阴极反应消耗下逐渐形成缺氧区，伴随H+浓度升高（pH值下降）及切削液劣化或环境引入的Cl-在缝隙内富集，满足缝隙腐蚀的发生条件并持续加速腐蚀进程。另一方面，滞留的切削液同时作为电解质介质，为微电偶对提供了离子导电通路，促使Mg2Si阳极相与Al-Fe-Si阴极相及铝基体间发生电偶腐蚀：Mg2Si相因电位最低作为阳极发生优先溶解，Al-Fe-Si相因电位较高作为阴极，其表面发生氧气还原反应并释放电子，加速周围铝基体及阳极相的溶解过程，后期随着阳极溶解产物积累，Al-Fe-Si相表面也可能因钝化膜破坏发生继发性腐蚀。

　　两者的协同效应显著加剧了腐蚀程度，叠放形成的封闭缝隙环境限制了缝隙内腐蚀产物及离子的扩散，根据IR降理论[2]，缝隙内电流通过时产生的电位降进一步加剧局部电化学不均匀性，同时为电偶腐蚀提供了持续稳定的局部电解环境；文献也证实[4-5]，当缝隙腐蚀与电偶腐蚀共存时，两者会形成相互促进的协同效应，使腐蚀速率较单一腐蚀形式提升数倍。

　　2.4预防措施

　　预防6061铝合金机加件类似局部腐蚀的关键在于精准控制机加工后至阳极氧化前存储环节的环境参数与操作规范。首先，机加工工序完成后需立即对工件进行彻底清洗与干燥处理，优先采用高压喷淋结合超声波清洗的方式去除表面残留的切削液、切屑等污染物，后续通过热风循环干燥或真空干燥确保工件表面无水分及油污残留，从源头消除腐蚀电解质的存在基础。

　　其次，存储过程中严格禁止湿态工件叠放，若需叠放应在工件接触面之间铺设耐蚀性强的惰性垫片，或采用立放式存储方式增大工件间缝隙宽度，建议缝隙宽度不小于0.5mm，破坏缝隙腐蚀所需的封闭环境。

　　再次，建立切削液全生命周期管理体系，定期采用pH计、颗粒计数器等设备监测切削液的pH值、污染物含量及劣化程度，同时可针对性添加铝合金专用有机缓蚀剂，通过在工件表面形成吸附膜抑制电偶腐蚀的发生[6-9]。

　　最后，优化存储环境调控，将存储车间温度控制在15~25℃、相对湿度低于60%，并配置除湿及通风设备维持环境稳定性，同时建立快速流转机制，缩短工件中间存储时间，减少腐蚀反应的发生周期。

　　3结论

　　综上所述，文章通过不同方法分析明确了6061铝合金机加件局部腐蚀源于切削液残留与不当存储方式所致的电化学-缝隙腐蚀协同作用。腐蚀发生在氧化前存储阶段，后续氧化处理仅使腐蚀显化。通过加强工序间清洗干燥管理、避免湿态叠放及控制切削液质量，可有效预防该类腐蚀。
