摘要：为提升5083铝合金在苛刻环境下的服役寿命，系统研究阳极氧化膜层结构对耐腐蚀性能的影响规律，文章采用扫描电镜、透射电镜、X射线衍射等手段表征膜层微观结构，通过电化学阻抗谱、极化曲线、中性盐雾试验评价耐腐蚀性能，结果表明，膜层厚度、孔隙率、致密性是影响耐腐蚀性能的关键因素。当膜厚达到12~15μm、孔隙率控制在7%~9%、阻挡层完整连续时，耐蚀性能最优。膜层中Mg元素适度富集（2.8at%~3.5at%）有利于形成MgAl2O4尖晶石相，提高结构稳定性与抗点蚀能力，通过优化硫酸阳极氧化工艺参数并结合水热封孔处理，可获得结构致密、耐蚀性优异的氧化膜层。

　　关键词：5083铝合金；阳极氧化；膜层结构；耐腐蚀性能；电化学特性

　　5083铝合金作为Al-Mg系代表性合金，因其优异的焊接性能，中等强度与良好的耐蚀性，被广泛应用于船舶制造、海洋工程和压力容器等领域，然而在海洋大气、工业污染等复杂腐蚀环境下，基体合金表面易发生点蚀与晶间腐蚀，严重影响结构安全性，阳极氧化技术通过在合金表面构建致密的氧化膜层，可有效阻隔腐蚀介质的侵入并显著提升耐蚀性能。膜层的微观结构特征包括厚度、孔隙率、相组成、致密性等，直接决定其防护效果，深入揭示膜层结构参数与耐腐蚀性能之间的内在关联，对于优化表面处理工艺，开发高性能防护体系具有重要的理论价值以及工程意义。

　　1 5083铝合金阳极氧化膜层结构

　　1.1阳极氧化膜的形成机理

　　5083铝合金在硫酸电解液中阳极氧化过程的本质为电化学氧化：铝基体作为阳极发生氧化反应，失去电子生成Al3+，Al3+与电解液中的O2-（由水分子电离或硫酸根离子反应间接提供）及OH-结合，逐步形成氧化铝（Al2O3）膜层。反应初期，铝合金表面快速生成厚度约10~20nm的致密无孔阻挡层；随着氧化进程推进，该阻挡层在电场作用下发生局部电化学击穿，进而形成纳米级多孔结构，其孔隙直径约15~30nm，孔间距为50~80nm，孔隙密度可达1010~1011个/cm2。当阳极氧化电流密度控制在1.2~1.8A/dm2时，氧化铝膜层的生长速率稳定在2~3μm/min，最终形成兼具阻挡层与多孔层的双层结构阳极氧化膜。

　　5083铝合金中4.5%~5.5%的Mg元素对氧化膜的形成产生了显著影响，Mg的标准电极电位（-2.37V）远低于Al（-1.66V），在阳极氧化过程中优先溶解，导致膜层中Mg含量降低，Mg在阻挡层底部发生选择性氧化，形成MgO与MgAl2O4混合相，这些氧化物与Al2O3的晶格失配在界面处产生应力，影响膜层连续性。

　　值得注意的是，阳极氧化过程中电解液温度的波动会显著影响膜层形成的均匀性。当温度超过25℃时，氧化膜的溶解速率加快，导致孔径扩大，膜层疏松。而温度低于15℃时，电解液电导率下降，氧化反应进行缓慢，膜层生长速率降低。搅拌条件也是影响膜层质量的重要因素，适当的溶液流动可以及时带走氧化过程中产生的焦耳热，保持温度均匀分布，同时促进电解液中离子的传质过程，避免局部离子浓度耗竭导致的膜层缺陷形成。

　　1.2膜层微观结构特征

　　场发射扫描电镜（FESEM）观察显示，在180g/L硫酸溶液、20℃、1.5A/dm2条件下氧化40min，膜层表面呈现典型多孔结构，孔径18~25nm，孔隙率约12%，孔洞呈蜂窝状六边形阵列排列，局部存在直径35~50nm的合并大孔，占比约8%。

　　断面形貌显示膜层具有双层结构：外层多孔区域厚度11.8μm，孔隙沿生长方向呈柱状延伸；内层阻挡层厚度180~220nm，呈波浪状起伏。透射电镜（TEM）分析表明，阻挡层为非晶态结构，多孔层底部开始出现γ-Al2O3纳米晶，晶粒尺寸3~8nm，原子力显微镜（AFM）测得表面平均粗糙度Ra为45~52nm。

　　通过对不同氧化时间的膜层进行横截面分析发现，膜层生长并非线性过程。在氧化初期（0~10min），膜层快速生长，厚度增长速率达3.5~4.0μm/min，进入稳定生长阶段（10~40min）后，生长速率降至2~3μm/min。当氧化时间超过50min时，膜层厚度增长趋于停滞，这是由于膜层的电化学溶解速率与生长速率逐渐达到动态平衡。合并大孔的形成与基体中第二相粒子的分布密切相关，Al6（Fe，Mn）相在氧化过程中优先溶解，在其周围形成孔径异常增大的区域，这些缺陷区域往往成为后续腐蚀的薄弱环节。

　　1.3膜层物相组成分析

　　X射线衍射（XRD）显示膜层主要由非晶态Al2O3与少量γ-Al2O3组成，在2θ=45.8°与66.8°处检测到γ-Al2O3的（400）与（440）晶面衍射峰，计算晶粒尺寸5~7nm[1]。

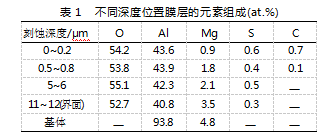

　　X射线光电子能谱（XPS）深度剖析显示，表层0~200nm范围内Mg含量仅0.8~1.2at.%，远低于基体的4.8at.%，在多孔层与阻挡层交界处（约12μm深度）出现Mg富集，含量达3.2~3.8at.%，以MgO与MgAl2O4尖晶石相形式存在，MgAl2O4与γ-Al2O3晶格失配度仅2.1%，界面结合良好，有利于提高膜层稳定性，如表1所示。

　　1.4工艺参数对膜层结构的影响

　　硫酸浓度对5083铝合金硫酸阳极氧化膜层结构与性能具有显著调控作用。当硫酸浓度从120g/L增至240g/L时，膜层厚度由14.2μm降至8.5μm，孔径从19nm增大至32nm，孔隙率则从9.5%提升至18.3%。在1.0~2.0A/dm2电流密度区间内，膜层生长速率随电流密度升高依次达到1.8、2.3、2.8μm/min，而当电流密度超过2.2A/dm2时，氧化过程中局部焦耳热导致温度升高，加剧膜层的电化学溶解。

　　封孔处理是保障阳极氧化膜耐蚀性的关键工序，采用沸水封孔（95~98℃,保温15~30min）时，膜层孔隙被水合氧化铝填充，XRD表征证实生成勃姆石(γ-AlOOH），其体积膨胀约33%可实现孔道的有效封闭。电化学阻抗谱（EIS）测试结果显示，封孔后膜层的低频阻抗值从2.5×104Ω·cm2提升至1.8×106Ω·cm2，耐蚀性提升近两个数量级。

　　2 5083铝合金耐腐蚀性能

　　2.1腐蚀环境类型

　　海洋大气环境具有高湿度（相对湿度70%~95%）、高盐度（氯离子沉降量50~150mg/m2·d）及温度波动显著的特征，氯离子通过大气气溶胶沉降于合金表面，在潮湿条件下吸附水汽形成电解质水膜，进而引发铝合金的电化学腐蚀；工业大气中SO2、NOX等酸性气体溶解于水膜后形成pH值3~5的酸性液膜，会对铝合金表面的阳极氧化膜产生持续性化学溶解作用。盐雾腐蚀试验是评估材料耐蚀性的经典加速试验方法，其标准工况为5%NaCl溶液、温度35℃的连续盐雾环境，该条件下500h的试验时长大致等效于海洋大气环境下2~3年的自然暴露时效。

　　2.2腐蚀性能评价方法

　　电化学阻抗谱（EIS）测试采用三电极体系完成，测试频率范围设定为105~10-2Hz：未处理的5083铝合金阻抗谱呈现单一容抗弧特征，其阻抗弧半径约为3.2×103Ω·cm2。经阳极氧化处理后，阻抗谱表现为双容抗弧（分别对应多孔层与阻挡层响应），低频阻抗值提升至1.5×105Ω·cm2[2]。采用等效电路Rs（Qp（Rp（QbRb）））（Rs为溶液电阻，Qp、Rp分别为多孔层的常相位角元件与电阻，Qb、Rb分别为阻挡层的常相位角元件与电阻）对EIS数据进行拟合分析，结果显示封孔处理后，多孔层电阻Rp从1.8×104Ω·cm2增至8.5×105Ω·cm2，阻挡层电阻Rb从6.2×104Ω·cm2提升至1.2×106Ω·cm2，表明封孔显著增强了氧化膜的电荷转移阻力[3]。

　　动电位极化曲线测试（扫描速率为0.5mV/s）通过Tafel外推确定腐蚀参数，基体Ecorr为-0.782V，Icorr为3.8×10-6A/cm2，阳极氧化使Ecorr正移至-0.658V，Icorr降至2.1×10-7A/cm2，封孔后Ecorr达-0.601V，Icorr降至6.5×10-8A/cm2。

　　根据Faraday定律，腐蚀速率V可由腐蚀电流密度计算，如式（1）：

       式中：V为腐蚀速率；M为铝摩尔质量，27g/mol；n为电子转移数，3；ρ为Faraday常数，96500C/mol；ρ为密度，2.66g/cm3，计算得基体腐蚀速率0.042mm/a，阳极氧化后降至0.0023mm/a，封孔后进一步降至0.00072mm/a。

　　2.3腐蚀行为表征

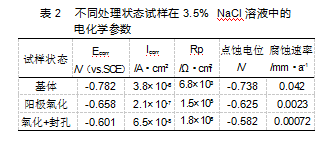

　　点蚀是5083铝合金在腐蚀环境中的主要失效形式，其腐蚀萌生源集中于Al6（Fe，Mn）等第二相颗粒周围。电化学测试结合能谱分析表明，该类第二相的腐蚀电位（-0.56V，相对于饱和甘汞电极SCE）显著高于铝基体（-0.78V，SCE），在腐蚀介质中形成微阴极-阳极电偶对，扫描开尔文探针（SKP）测试进一步证实第二相与基体间的电位差达150~220mV，驱动基体发生局部阳极溶解并诱发点蚀。阳极氧化膜通过物理屏蔽作用阻隔腐蚀介质与基体接触，同时借助电化学钝化效应提升基体腐蚀电位，当膜厚达到15μm时，铝合金的点蚀电位可提升至-0.582V（SCE），有效抑制点蚀萌生与扩展。中性盐雾试验结果显示：未处理的5083铝合金经168h试验后，表面点蚀密度达35个/cm2，最大点蚀坑深度达220μm；而经阳极氧化处理的试样在504h试验周期内表面无明显腐蚀形貌，仅边角区域出现2~3个浅表点蚀（深度<30μm），耐点蚀性能大幅提升，如表2所示。

　　3阳极氧化膜层结构与耐腐蚀性能关系

　　3.1膜层厚度与耐腐蚀性能的关系

　　本研究系统探究了3~18μm厚度区间内阳极氧化膜对5083铝合金耐蚀性的调控规律：低频阻抗模值|Z|0.01Hz与膜厚d呈指数相关，拟合关系为|Z|=1.2×104×exp（0.38d）（R2=0.96）。当膜厚从3μm增至12μm时，|Z|0.01 Hz从2.3×104Ω·cm2提升至1.8×106Ω·cm2；当膜厚超过12μm，阻抗增长趋于饱和，且过厚膜层易因内应力累积引发开裂缺陷。

　　极化曲线测试表明，腐蚀电流密度Icorr与膜厚d呈幂函数关系：Icorr=8.5×10-6×d-1.2μm，点蚀电位随膜厚增加持续正移，膜厚每增加1μm，点蚀电位正移幅度约8~12mV。

　　中性盐雾试验结果进一步验证了膜厚的影响。5μm厚膜层在168h试验后出现首个点蚀，10μm厚膜层的点蚀萌生时间延迟至336h，15μm厚膜层在720h试验周期内无明显腐蚀迹象；综合耐蚀性与膜层完整性要求，推荐5083铝合金阳极氧化膜的最优厚度区间为12~15μm。

　　3.2膜层孔隙率与耐腐蚀性能的关系

　　孔隙率通过图像分析在6.5%~19.8%范围变化，孔隙率从6.8%增至15.2%，多孔层电阻Rp从9.2×105降至2.3×104Ω·cm2，拟合关系为：log（Rp）=6.85-0.18P（P为孔隙率%，R2=0.93）。

　　长期浸泡试验显示，孔隙率7.2%膜层浸泡720h后开路电位维持-0.615V，极化电阻仅下降25%，孔隙率14.5%膜层168h后电位负移至-0.742V，极化电阻下降78%，336h出现点蚀，封孔对高孔隙率膜层改善更明显，但最终性能仍不如低孔隙率膜层，应从源头控制孔隙率<10%。

　　3.3膜层致密性与耐腐蚀性能的关系

　　TEM观察显示阻挡层厚度180~220nm，局部薄弱点厚度减至80~120nm，密度2~4个/μm，薄弱点对应Mg2Si相位置，该相优先溶解形成凹坑，导致局部膜层生长缓慢，击穿电压测试显示致密膜层达280~350V，含薄弱点膜层仅120~180V，击穿电压与盐雾寿命呈线性关系：t=0.85Vb+45（R2=0.88）[4]。采用脉冲电流氧化（占空比50%，频率100Hz）提高致密性，脉冲间歇期散热，减轻Joule热溶解，电场分布更均匀[5]。阻挡层厚度波动缩至200~215nm，薄弱点密度降至<1个/μm，脉冲氧化膜低频阻抗达2.8~106Ω·cm2，比直流氧化提高55%。

　　3.4膜层化学成分与耐腐蚀性能的关系

　　XPS与SIMS分析显示，表层0～500nm内Mg含量<1.5at%，主要为MgO形式，对耐蚀性无明显不利影响，多孔层与阻挡层交界处Mg含量峰值3.2~3.8at%，以MgAl2O4尖晶石相为主，MgAl2O4与γ-Al2O3失配度仅2.1%，Mg含量3.5%时膜层电阻最高达1.9×106Ω·cm2。

　　当Mg含量超过4.5%时，出现单质Mg与β-Mg17Al12相，它们电位远比基体负，优先溶解形成缺陷通道，ICP-MS检测发现，膜层中微量Cu（0.02~0.05at%）以纳米金属颗粒嵌入，成为阴极相，控制Cu含量<0.01at%，盐雾寿命延长30%以上，最佳Mg含量范围为2.8~3.5at%。

　　4结语

　　该研究综合运用扫描电镜微观形貌分析、X射线衍射物相鉴定、电化学阻抗谱动力学表征等先进测试技术，系统阐明5083铝合金阳极氧化膜层的结构演变规律及其对耐腐蚀性能的调控机制，解决传统防护工艺中膜层均匀性差，封孔不完全导致耐蚀性不足的技术难题。研究结果确立膜层厚度12~15μm，孔隙率7%~9%，Mg含量2.8~3.5at%的最佳结构参数窗口，并开发出两步氧化与水热封孔组合工艺，未来可进一步探索表面纳米改性，等离子体增强等新型表面工程技术，推动铝合金表面防护技术向智能化、精准化方向发展，满足极端服役环境下更高的可靠性要求。

参考文献

　　［1］任正茂.铝合金表面处理技术在耐腐蚀性提升中的应用［J］.冶金与材料，2024，44（12）：79-81.

　　［2］梁景恒，郑自芹，徐智宝，等.电弧增材5356铝合金微观组织结构及耐腐蚀行为［J］.材料工程，2025，53（2）：115-124.

　　［3］范鹏杰，王仲民，谭学才，等.木质素磺酸钠对5052铝合金阳极氧化膜性能的影响研究［J］.山西冶金，2024，47（12）：1-4.

　　［4］张富强，薛龙飞，李佳佳，等.Al-Zn-Mn-Si-Mg系压铸铝合金阳极氧化工艺［J］.材料与冶金学报，2024，23（1）：80-85.

　　［5］谢伟，黄建平，邹近洋，等.电力金具用ZL101A铝合金阳极氧化及性能研究［J］.合成材料老化与应用，2023，52（4）：63-65+109.
