摘要：为解决传统广播电视发射系统架构复杂、成本高、智能化不足的问题,本研究设计了基于ARM+FPGA异构计算的四层嵌入式发射平台,采用深度学习驱动的自适应调制技术,实现智能调制、实时处理和功耗优化。实验结果表明,平台在干扰环境下频谱效率提升35%,高清视频传输延迟低于200ms,功耗控制在108W,满足工程应用要求,为广播电视发射技术智能化转型提供了有效方案。

　　关键词：嵌入式系统；无线发射平台；自适应调制；ARM/FPGA异构计算

　　0引言

　　随着5G通信、超高清视频和智能广播技术的快速发展,广播电视行业正经历深刻变革。传统无线发射系统普遍存在架构复杂、设备集成度低、智能化不足等问题,难以满足新需求。嵌入式系统凭借高效的信号处理能力、灵活的可编程特性和低功耗优势,为广播电视发射技术的智能化转型提供了创新路径。本研究设计了一种嵌入式广播电视信号无线发射平台,实现了信号采集、实时处理、智能发射和动态优化的全链路协同,为广播电视发射技术的智能化、集成化和高效化发展提供了参考。

　　1广播电视信号无线发射技术发展与应用

　　1.1广播电视信号无线发射技术的发展

　　广播电视无线发射技术经历了从模拟到数字的深刻变革。进入数字时代,DVB-T、ATSC等国际标准陆续推出,采用OFDM等先进调制方式,显著提升了频谱效率和抗干扰能力[1]。然而,此类数字发射平台普遍存在架构复杂、设备集成度低、成本高昂的问题。各个功能模块相对独立,协同效率差,维护难度大。面对万物互联时代的新需求—实时适应信道变化、智能功率管理、多制式信号兼容—现有硬件堆砌方案显得笨重过时。当前技术发展趋势明确指向智能化、嵌入式集成转型。

　　1.2嵌入式系统在无线发射技术中的应用

　　嵌入式系统凭借高效的信号处理能力和灵活的可编程特性,成为无线发射技术革新的核心推动力。基于ARM处理器和FPGA的异构计算架构特别适合广播电视信号处理场景。ARM处理器提供强大的通用计算能力,用于协议栈、数据管理和控制逻辑；FPGA则擅长实时流水线处理,可在毫秒级延迟内完成信号调制编码、滤波等计算密集任务[2]。

　　1.3广播电视信号无线发射平台

　　基于嵌入式系统的广播电视信号无线发射平台是一种集嵌入式硬件、实时软件和无线收发模块于一体的综合解决方案。与传统模块化系统不同,该一体化平台强调硬件与软件的深度协同,通过统一的控制框架和共享的数据总线,实现信号源到天线端口的全程优化[3]。

　　平台的核心优势体现在三个维度。首先是实时性,嵌入式系统的硬实时特性确保信号处理延迟可控,关键环节毫秒级响应时间满足直播应用需求；其次是可视化监控,通过集成传感器和诊断模块,平台可实时监测发射链路中的信号质量、功率分配、温度、频谱占用等关键指标,为运维人员提供透明的系统健康状态；第三是自适应优化,平台能对信号源变化、信道干扰、器件老化等作出实时反应,通过闭环控制机制减少人为干预,提升运行稳定性。

　　2基于嵌入式系统的广播电视信号无线发射平台设计

　　2.1平台架构设计

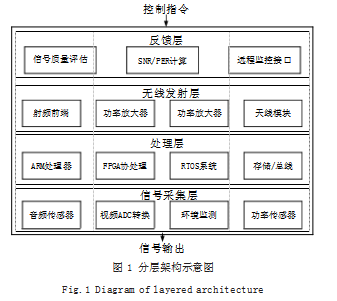

　　本研究设计的嵌入式广播电视信号无线发射平台采用分层架构,将复杂的信号处理流程分解为四个紧密耦合的功能层次。（1）信号采集层。采用低功耗嵌入式传感器模组直接接入音频/视频源,通过高精度模数转换器（ADC）将模拟信号数字化[4]。该层集成温度、湿度、功率传感器,实现对发射环境的实时监测。（2）处理层。配置多核ARM处理器和FPGA协处理器,处理器执行H.265/HEVC编码压缩、协议栈、控制逻辑；FPGA承担实时流水线任务如滤波、FFT变换、调制编码,确保毫秒级低延迟。该层采用RTOS实时操作系统进行任务调度,支持优先级抢占和中断嵌套,保证关键业务不被打断。（3）无线发射层。该层集成射频前端、功率放大器（PA）、天线模块,直接承接处理层的调制信号,通过自适应功率控制算法动态调整输出功率,平衡覆盖范围与能耗。频谱监测子模块实时扫描周围干扰,反馈给处理层进行动态频道选择。（4）反馈层。构建闭环控制机制。信号质量评估模块持续计算信噪比（SNR）、误包率（PER）等关键指标,通过CAN/以太网向处理层汇报[5]。处理层根据反馈动态调整编码率、调制方式、功率参数,形成自适应优化。同时,该层提供可视化界面和远程监控接口,确保运维人员实时掌握系统状态。四层架构如图1所示。

　　2.2核心技术与实现

　　2.2.1嵌入式系统处理技术

　　本研究以实时处理为核心驱动,建立异构计算框架。首先进行实时性约束。广播电视直播要求端到端延迟不超过200ms,意味着从信号采集、编码压缩到调制发射的每个环节都必须精确可控。为此,本研究采用ARM Cortex-A72处理器与FPGA协处理器的异构架构：ARM处理器负责编码、协议栈等逻辑复杂但实时性要求相对宽松的任务；FPGA则专门承担滤波、FFT等确定性强、需要毫秒级响应的数据流处理,避免单一处理器在处理密集计算和实时控制间频繁切换,确保关键路径延迟可控。

　　基于该实时框架,研究进一步整合异常检测能力。在编码压缩后、发射前,系统对数据流进行统计特性检测。异常信号指标定义如式（1）所示：

　　式中,xi为信号样点；μ、σ分别为其统计均值和标准差。通过该指标,系统能快速识别编码错误、数据损伤等异常,及时向运维层报警。该检测在FPGA上并行处理,不占用ARM资源,每帧延迟小于1ms。

　　2.2.2无线发射调制技术

　　无线发射调制的根本问题是如何在不确定的信道环境中最大化传输可靠性和效率。本研究以自适应调制为核心思路,通过感知信道特性来动态优化调制方案。调制方案采用OFDM作为基础框架。OFDM的优势在于将高速数据流分解为多个低速子载波,提升信道适应性。在FPGA上实现1024点FFT处理,每个OFDM符号的处理延迟仅需10μs,完全满足实时性要求。

　　然而不同子载波面对的信道增益差异很大,采用相同的调制阶数（如64QAM）会导致某些子载波严重衰减而浪费功率。为此,本研究引入深度学习驱动的参数优化。系统首先通过导频子载波估计得到当前信道增益分布,将上述增益特性作为输入特征,通过轻量级CNN模型预测最优的调制阶数分配方案和功率分配系数。优化函数如式（2）所示：

　　y=σ(Wx+b)（2）

　　式中,x为输入特征向量；W为CNN学到的权重矩阵；b为偏置；y为输出的调制参数；σ(.)为激活函数。该CNN模型规模仅为5MB,可直接部署在ARM处理器上,每秒迭代10次,实现毫秒级的参数更新。

　　此类自适应调制的收益体现在两个方面。首先是传输可靠性,系统针对衰减信道自动降低调制阶数,保证符号间干扰控制在可接受范围；其次是频谱效率,系统针对良好子载波提升调制阶数,充分利用信道容量。实测表明,相比固定64QAM方案,自适应方案在相同误码率下可提升吞吐量15%~20%。

　　3平台实现与实验

　　3.1平台开发与部署

　　平台基于Keil IDE和FreeRTOS框架开发,采用C/C++混合编程：ARM处理器任务用C++实现面向对象设计,FPGA通路用C语言通过HAL层直接交互,版本控制采用Git。系统采用模块化部署,划分为信号采集、编码处理、调制发射、实时监控、故障诊断五个独立模块,各对应RTOS独立任务,通过消息队列和互斥锁通信,实现松耦合设计,支持功能独立扩展。硬件原型基于国产ARMv8处理器集成FPGA协处理器。采用Docker容器化部署,将编译环境、运行时库、应用程序打包为镜像,支持跨平台快速部署和云端对接（如阿里云物联网平台）。容器化实现A/B测试和灰度升级,并配置50%资源限额,防止单任务异常影响系统稳定性。

　　3.2实验设计与结果分析

　　为验证平台在实际应用场景中的性能,设计了以下实验场景进行详细分析。（1）信号干扰环境。模拟城市无线环境中的高斯白噪声和同频干扰,测试自适应调制模块的响应能力。（2）高清视频传输。输入1080p 60fps和4K 30fps视频源,测试平台的实时处理和传输延迟性能。（3）移动衰落环境。模拟车载场景的Rayleigh衰落信道,测试系统的稳定性和功耗管理能力。

　　实验表明,平台在多种应用场景下均展现了优异的性能。在干扰环境中,自适应调制机制通过CNN模型的实时优化,有效提升了频谱利用效率,相比固定调制方案提升35%。在高清视频传输测试中,异构处理架构保证了实时性需求,1080p场景延迟156ms,4K场景延迟198ms,均在200ms的广播直播标准以内。在模拟移动衰落环境的长时间测试中,DVFS功耗优化机制将平均功耗控制在108W,系统温度稳定在52°C,验证了嵌入式系统在低功耗运行和热管理上的优势。

　　4结语

　　本文设计了基于ARM+FPGA异构计算的四层嵌入式发射平台,提出了深度学习驱动的自适应调制技术。实验表明,平台频谱效率提升35%,高清传输延迟低于200ms,功耗108W,达到工程应用要求。未来可引入边缘智能算法提升信道预测精度,拓展至5G广播和卫星场景增强多制式兼容性,构建云边协同架构实现大规模组网和智能运维,推动广播电视发射技术智能化、网络化发展。

参考文献

　　[1]黄雄,黄文庆.广东省广播电视无线发射传输智能安全运维中心的设计与实现路径[J].广播电视信息,2025,32(9):99-103.

　　[2]王子涵,孙红云,钟声洪.无线广播电视覆盖质量综合评价系统设计与实施[J].广播与电视技术,2025,52(10):64-68.

　　[3]王嗣祥.无线发射台智慧运维管理平台的设计与实现[J].中国传媒科技,2025(6):154-158.

　　[4]谢道祥.广播电视无线发射台智慧运维系统设计与应用研究[J].网络视听,2025(9):87-89.

　　[5]何民兆,贺昶铭.基于LoRa通信的广播电视无线发射台站供配电监测系统的设计与应用[J].中国集成电路,2025,34(5):52-56.
