摘要：本文结合钻井工程司钻岗位的生产特点,设计并实现了一套基于会话初始协议（SIP）与Unity引擎的跨平台实时通信系统。系统采用G.722音频编码与H.264视频编码,并通过FFmpeg库实现高效的音视频处理,能够在钻井作业中为司钻提供低延迟、高可靠性、高质量的音视频传输支持。系统可实现司钻与地面指挥、井下技术人员之间的实时沟通,适用于井口监控、井控作业协同、应急指挥等多种场景。通过在模拟钻井现场环境下的测试,验证了系统在稳定性、跨平台兼容性和信创环境适配方面的优势。

　　关键词：钻井工程；实时通信；SIP；音视频传输；Unity引擎

　　1研究方向

　　1.1钻井工程背景与实时通信的重要性

　　在钻井工程中,司钻是井队的核心岗位,负责操作钻机、监控井口参数、协调井下与地面作业。在高强度、高风险的作业环境中,实时通信技术能够保障作业安全、提高指挥效率、减少故障处理延误。与传统对讲机、电话相比,基于SIP协议与视频流的通信系统可实现多方同时音视频通话,并结合现场画面辅助决策,这对于司钻岗位至关重要。

　　1.2研究目的

　　本文旨在阐述会话初始协议（Session Initiation Protocol,SIP）在音视频通话中的应用,并探讨使用Unity引擎和FFmpeg库开发此类应用的优势。通过引入钻井工程背景,展示实时通信技术在司钻岗位的落地价值,为钻井工程的数字化与安全化提供技术参考。

　　2研究背景

　　2.1基于SIP协议的音频和视频通信解决方案

　　SIP协议于1999年被提出,目前已成为实时通信领域最为重要的信令协议之一。许多现有的音频和视频通信解决方案都基于SIP协议构建,例如Skype、Linphone等[1]。这些解决方案在信令控制和用户交互等方面进行了大量的优化,以满足不同场景下的通信需求。然而,随着应用场景的日益复杂,现有的解决方案逐渐暴露出局限性,如在跨平台兼容性、开发灵活性和资源消耗等方面有待进一步改进。

　　2.2 Unity引擎在实时通信应用开发中的应用现状

　　Unity引擎作为一种广泛使用的跨平台游戏开发引擎,其强大的图形渲染能力、灵活的脚本编程接口以及国产化团结引擎打包鸿蒙应用的能力使其成为开发本文设计的实时通信应用的理想选择。目前,一些研究和项目已经尝试将Unity引擎应用于实时通信领域,然而这些应用大多集中在特定的场景中,对于国产化鸿蒙操作系统下的钻井作业场景中的音频和视频通信解决方案的研究相对较少。因此,探索Unity引擎/团结引擎在钻井作业场景下的实时通信应用开发中的潜力具有重要价值。

　　3理论基础

　　3.1 SIP协议的工作原理

　　SIP协议是一种信令协议,用于建立、修改和终止多媒体会话,流程如图1所示。

　　3.2 G.722音频编码解码技术

　　G.722是一种宽频带音频编码标准,其采样率为16kHz,能够提供高质量的音频传输。它采用子带编码技术,将音频信号分为低频带和高频带,分别进行编码和解码,能够在较低的比特率下实现较好的音频质量。G.722编码标准广泛应用于电话会议、VoIP等领域,具有较高的实用性和兼容性。

　　3.3 H.264视频编码解码技术

　　H.264是一种高效的视频编码标准,能够以较低的比特率实现高质量的视频传输。它在保证视频质量的同时,显著降低了视频数据的存储和传输需求[2]。H.264编码标准广泛应用于视频会议、流媒体视频等领域,是目前最为流行的视频编码标准之一。

　　3.4 FFmpeg库的功能及其在编码解码中的作用

　　FFmpeg是一个开源的多媒体处理库,能够实现音视频的采集、编码、解码、转码等功能。在实时通信应用中,FFmpeg库主要用于音频和视频的编码解码操作[3]。通过调用FFmpeg库的API,开发者可以方便地实现音视频的实时处理和传输。

　　4系统设计

　　4.1系统架构设计

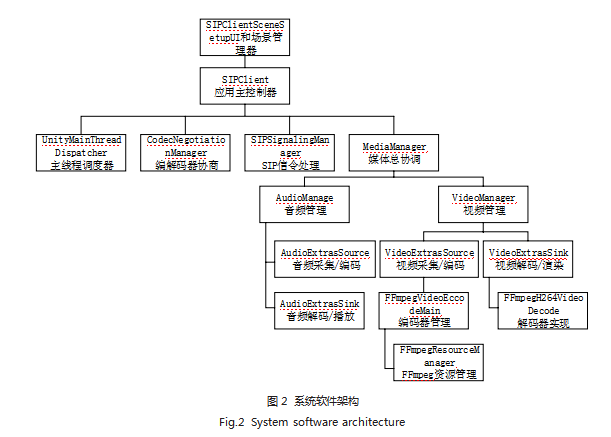

　　系统的整体架构覆盖音频和视频的采集、编码、传输和解码过程。本系统的设计架构示意图如图2所示。采集到的音频和视频数据分别通过G.722和H.264编码器进行编码[4],然后通过SIP协议建立的通信信道进行传输[5]。接收端收到编码后的数据后,通过相应的解码器进行解码,输出音频和视频信号。整个系统的架构设计满足实时通信应用的需求。

　　4.2 Unity引擎的集成

　　在Unity中,音频和视频的处理主要通过编写C#脚本实现。Unity提供了丰富的音频和视频处理接口,能够方便地实现音频的采集、播放和视频的渲染等功能。通过调用Unity的API[6],开发者可以实现音频和视频的实时处理,并将其与SIP协议的通信控制相结合,从而实现完整的实时通信功能。

　　4.3 FFmpeg库的集成

　　将FFmpeg库集成到Unity项目中需要进行一些配置和开发工作。首先,将FFmpeg库编译为适合Unity平台的动态链接库；其次,通过C#脚本调用FFmpeg库的API,实现音频和视频的编码解码操作。这种方式可以充分发挥FFmpeg库在多媒体处理方面的强大功能,为实时通信应用的开发提供有力支持。

　　4.4 OpenHarmony平台适配与信创支持

　　为了满足国内信创环境下的应用需求,本文在系统设计中增加了SIP会议技术栈[7]对OpenHarmony操作系统的适配。适配过程中,保证功能模块在OpenHarmony系统上正常运行；保证SIP信令、音视频采集与渲染模块能够在OpenHarmony上正常运行。同时,实现文件系统与触控系统适配,优化多媒体缓存与交互响应[8]；支持跨平台编译与部署,实现一键切换构建,支持Linux/OpenHarmony同时发布。该部分工作体现了系统在国产化环境下的可行性与推广价值,有助于在油气钻井行业信创环境部署时保持一致性与自主可控。

　　5功能实现与测试

　　5.1系统框架实现

　　基于Unity引擎和本通信系统的设计,代码实现了SIPClientSceneSetup（UI和场景总管模块）、SIPClient（应用主控制器模块）、SIPSignaling Manager（SIP信令处理模块）、MediaManager（媒体总协调模块,包含音频、视频管理）等多个组件。

　　5.2 SIP通信与UI代码实现

　　如下代码段1~7行所示：为实现SIP通信与客户端输入功能,需配置通讯过程中所需网络请求头内容,如用户名、密码、SIP服务器ip地址、SIP域地址等信息。

　　如下代码段9~20行所示：为实现Unity引擎/团结引擎中的用户交互功能,设计并实现了“呼叫按钮”功能、“挂断按钮”功能、“接听按钮”功能、“目标地址SIP号输入框”功能、“通话状态文字”显示功能。

　　1.[Header("SIP配置")]

　　2.public string sipUsername="10150587";//SIP用户名

　　3.public string sipPassword="10150587";//SIP密码

　　4.public string sipServer="10.22.149.35";//SIP服务器地址

　　5.public string sipDomain="sip.xbzt.cnpc";//SIP域地址

　　6.private string localIPAddress;//本地IP地址（自动获取）

　　7.public bool autoAnswer=true;//自动接听开关8.

　　9.[Header("UI组件")]

　　10.public Button callButton;//呼叫按钮

　　11.public Button hangupButton;//挂断按钮

　　12.public Button answerButton;//接听按钮

　　13.public TMP_InputField destinationInput;//目标地址输入框

　　14.private TextMeshProUGUI_statusText;//状态文本

　　15.

　　16.private bool _isInitialized=false;//是否已初始化

　　17.

　　18.private SIPSignaling Manager_sipSignaling Manager;

　　19.public MediaManager MediaManager Instance{get;set;}

　　20.private SIPClientSceneSetup _sceneSetup;//场景设置引用,用于状态指示器更新

　　5.3测试结果

　　基于本文研究思路,在Unity环境下完成了SIP通信客户端的界面与功能测试。系统提供了账号注册、呼叫发起、呼叫接听与挂断等基础交互功能,能够在桌面端正确响应用户操作。

　　账号注册：输入账号、密码和SIP号码后,点击“注册”按钮即可完成SIP服务器注册,并在状态栏显示“已接通”。

　　呼叫与接听：通过“拨打”与“接听”按钮,分别发起和应答SIP呼叫。测试过程中,系统能够成功完成INVITE/200 OK/ACK三次握手。

　　挂断：点击红色挂断按钮,双方呼叫会话能够被正确终止,SIP栈释放资源正常。

　　音视频窗口：界面右侧预留了“对方画面”和“本地画面”窗口,在测试时能够正确显示摄像头采集画面和远端视频流。

　　整体测试结果表明,该系统实现了SIP协议的完整呼叫流程,并在Unity环境中正确集成了音视频采集、传输和播放模块,验证了系统的可用性与跨平台特性。

　　根据Wireshark软件的通信过程网络抓包文件可以分析出,基于本文设计思路实现的软件,其拨号过程中的网络请求包符合SIP/RTP协议标准,成功实现了音视频通话功能。

　　6结语

　　6.1研究成果总结

　　本文分析了SIP协议在音频和视频通话中的应用以及使用Unity引擎和FFmpeg库开发实时通信应用的优势,设计并实现了一个高效的实时通信系统。实验结果表明,该系统在音频和视频质量、延迟等方面表现良好,具有较高的实用性和开发灵活性。

　　6.2未来工作方向

　　未来的工作将集中在以下几个方面：一是进一步优化系统的性能,提高其在大规模用户并发时的处理能力；二是增强系统对复杂网络环境的适应性,提高通信的可靠性；三是探索更多的应用场景,如虚拟现实中的实时通信等,为实时通信技术的发展提供更多的可能性。

　参考文献

　　[1]ZHANG Y,XIE K,RUAN O.An Improved and Efficient Mutual Authentication Scheme for Session Initiation Protocol[J].PloS One,2019,14(3):e0213688.

　　[2]吴凯.H.264实时传输系统的研究与设计[D].沈阳:沈阳理工大学,2018.

　　[3]缑通旺.基于FFmpeg的Web音视频处理系统的设计与实现[D].南京:东南大学,2023.

　　[4]何莹男.G.722.1语音编码技术研究[D].大连:大连理工大学,2020.

　　[5]卢晓旭,魏金光,周斐,等.基于SIP协议的音频通信系统设计[J].电声技术,2023,47(1):138-140+144.

　　[6]吴亚峰,徐歆恺,苏亚光.Unity游戏开发技术详解与典型案例[M].北京:人民邮电出版社:2019(2):753.

　　[7]罗丛优.基于SIP协议的实时语音通信系统的研究与开发[D].广州:暨南大学,2016.

　　[8]张泽元.开源鸿蒙即时通信系统设计与实现[D].西安:西安电子科技大学,2024.
