摘要：为解决新能源汽车整车控制器(VCU)实时响应慢、安全保障弱和扩展困难等技术瓶颈,本研究提出了依托AUTOSAR标准的模块化分层架构优化方案,采用系统分层模块化设计并推进服务分解再构,采用数据集成、算法优化、硬件适配和网络搭建方式,构建感知层、决策层、执行层和通信层四层架构体系,实现功能解耦和故障隔离。研究表明扭矩响应的延迟时间减少79.2%、故障隔离的有效程度提升到98.2%、能源回收效率增加34.6%。模块化分层架构切实攻克了传统集中式架构的性能瓶颈,针对新能源汽车VCU智能化发展挖掘出了有效的技术方法路径,具有良好工程应用价值。

　　关键词：能源汽车；整车控制器；模块化分层架构；AUTOSAR

　　0引言

　　在碳中和目标驱动下,新能源汽车产业迅猛推进,整车控制器（VCU）软件架构在车辆安全性、能效性和智能化水平方面起到了核心作用。鉴于多电机混动系统、ADAS功能集成的复杂特性,其对实时响应和故障容错提出了更高的需求,传统集中式架构因处理瓶颈和故障扩散风险无法及时满足需求。本文提出基于AUTOSAR标准的新颖模块化分层架构优化方案,用服务化切割和分层布局增进系统功效,旨在为新能源汽车VCU软件架构智能化和高性能化发展赋予理论依据并提供工程实践指导。

　　1新能源汽车整车控制器软件架构概述

　　在当前新能源汽车转向电气化和智能化发展的大背景下,VCU面临严峻挑战：多个电机组成的混动系统需毫秒级实时响应,多样复杂场景需要迅速的故障诊断与容错能力。从需求的标准来看,传统集中式架构因处理瓶颈和故障扩散难以达标[1]

　　1.1集中式架构

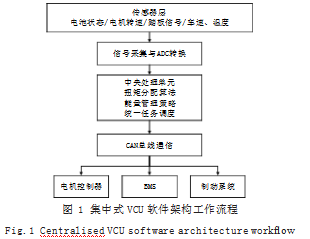

　　从新能源汽车VCU软件方面看,集中式架构是传统的达成方式,将所有控制逻辑集中在单一处理器或控制模块中是其核心特征。该模式凭借统一的任务调度手段完成车辆各子系统信号处理,传感器采集的电池电压、电流、温度、电机转速、加速踏板位置等信号通过ADC转换后输送至中央处理单元；处理单元依据预先设定的控制算法(例如转矩分配策略、能源管理逻辑)开展集中运算；控制指令利用CAN总线通道发送至电机控制器、BMS等执行装置[2]。具体流程如图1所示。

　　集中式架构在高性能应用场景中的问题有以下4点。（1）实时性不足。当处理器同时处理电池热管理、多电机协调、再生制动等多任务时,响应延迟在急加速或紧急制动工况下构成安全隐患。（2）单核算力限制了复杂算法应用,难以支持精细能量优化。（3）功能高度耦合导致单点故障,可能引发系统全面失效,无法满足ASIL-D安全等级的冗余要求[3]。（4）架构扩展性差,新增V2X或OTA等功能需重构整体框架。

　　1.2模块化分层架构

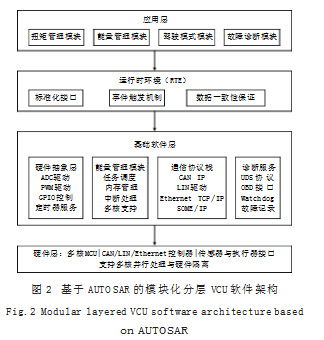

　　为解决传统集中式VCU软件结构存在的问题,本研究引入模块分层架构,其设计理念是将复杂的控制系统解耦为多个相对独立的功能模块和分层结构,实现“高内聚、低耦合”的工程目标。基于AUTOSAR(AUTomotive Open System ARchitecture)国际标准,典型的模块化分层架构自上而下划分为三个核心层级。应用层(Application Layer)专注于业务逻辑实现,如扭矩管理、能量优化、驾驶模式切换等功能算法,开发人员可以在不关心底层硬件的情况下进行应用开发；运行时环境(Runtime Environment,RTE)作为中间件层,提供标准化的通信接口和事件触发机制,实现应用层与基础软件层的解耦[4]。如图2所示。

　　模块化分层架构具有显著优势。实时性方面,基于多核处理器(如Infineon AURIX三核)实现任务并行执行,关键响应时间可压缩至1ms以内,满足高动态控制需求。安全性方面,依托AUTOSAR内存保护和Watchdog机制实现故障隔离,单模块异常不影响系统整体运行,符合ISO 26262 ASIL-D标准。

　　2新能源汽车整车控制器软件架构优化设计与实现

　　2.1架构优化方案设计

　　2.1.1系统分层模块化设计

　　系统分层模块化设计对VCU架构优化具有重要技术路径意义。将复杂的整车控制系统分解为四个清晰的功能层级,分明划分各层职责,达成模块间的低关联交互,具体分层结构如下[5]。

　　（1）感知层进行车辆运行状态实时数据的采集工作,包括从电池管理系统实时采集的电压、电流、温度和SOC信息,由电机控制器反馈的转速、扭矩数据,以及油门踏板开度、刹车踏板位移、挡位信号等驾驶员操控参数。

　　（2）决策层作为VCU的核心智能模块,根据感知层数据执行扭矩分配算法、能量管理策略、热管理决策及故障诊断与容错控制活动。决策层借助实时操作系统实现运行,为保证安全关键任务执行时间的确定性,采用优先级调度手段。近年来,通过集成深度强化学习模型,结合驾驶员行为特点与道路预估数据,系统进一步实现了自适应调控。

　　（3）执行层依据决策层的控制指令,执行具体的硬件动作,通过CAN报文向电机控制器发送扭矩指令、向BMS发送充放电功率需求、向热管理系统发送冷却泵转速设定值。系统的执行层面采用RTOS多任务机制,采用看门狗监督任务执行的状态,采用指令平衡机制达成车辆行为的一致性。

　　（4）通信层作为桥梁,实现VCU与整车网络的信息交互,支持CAN、LIN、Ethernet等在系统中起综合通信作用的多种车载总线协议,通过合理途径完成UDS诊断协议及基于SOME/IP的服务化通信,为未来自动驾驶功能的整合预留接口。

　　2.1.2服务分解与重构

　　剖析服务并重新构建,借助功能拆分与服务化改进增强系统灵活性、可测试性及故障隔离能力,从单一职责原则出发进行服务分解,把VCU功能剖分成独立模块。

　　服务重构的核心是优化部署机制以及通信机制。考虑到嵌入式系统有服务隔离需求,因此,采用基于Hypervisor的分区操作系统,依靠内存保护模块实现硬件层级的隔离,故障隔离与AUTOSAR的错误检测框架紧密依赖,各服务定义明确的故障边界和降级策略。

　　2.2性能测试与评估方法

　　2.2.1评估框架

　　科学完整的性能测试与评估框架是验证VCU软件架构优化效果的关键。本研究采用框架与分层测试相结合策略开展测试工作：单元测试阶段采用Vector CANoe构建虚拟ECU环境,聚焦算法逻辑和边界处理的独立验证；系统级集成测试借助软件在环平台引入组合工况,评估服务协同一致性和实时性的实际表现；系统级测试为硬件在环平台以及实车道路的测试,HIL测试借助dSPACE等实时仿真器模拟整车动力学,评判多核调度与故障响应水平,从用户体验出发,实车测试在CLTC/WLTC工况下对能耗、动力性等用户级指标进行验证。

　　评估指标覆盖四个维度：实时性、功能性、安全性、能效性。测试工具采用CANalyzer分析总线通信、Trace32跟踪多核调度、INCA开展标定数据的采集工作,通过Python脚本带动HIL平台自动开展数千测试用例,生成报告后补充标记失败项,大幅提升测试效率。

　　2.2.2效果分析

　　基于上述评估框架,对优化前后的VCU软件架构进行全面的性能对比测试,测试对象为搭载120kW永磁同步电机和60kWh三元锂电池的纯电动乘用车平台。从测试数据可以看出,模块化分层架构凭借其模块化特点带动了各项性能指标提升。实时性方面,扭矩响应时延从45ms~65ms区间跨度过渡到8ms~12ms,降幅达79.2%。这得益于多核并行执行与优化调度协同,该机制使关键任务在独立的处理核心高优先级运行,避免队列排队延迟,任务调度期间的周期起伏从±850μs下探到±120μs,系统时间的可靠水平极大提升,保证控制算法稳定性。

　　功能性方面,达成了扭矩跟随的精准度从±8.5%跃升至±2.3%,车辆响应更精准；SOC预估偏差从正负5.2%降至正负1.8%,提高了续航预测的准确水平,减少了里程焦虑。

　　安全性方面,实现了99.6%的单点故障检测率,接近ASIL-D标准要求,故障隔离有效性从73.5%攀升到98.2%,容错能力实现了质的飞跃。

　　能效状况改进直接催生经济效益：实现了5%的百公里电耗降低幅度,因5%百公里电耗降低,相同电池容量时续航增加约30公里；能量回收率提升34.6%,深度挖掘再生制动潜在意义,着重说明在城镇频繁制动环境下的显著成效。

　　综合结果表明,基于AUTOSAR的模块化分层架构成功消除了传统架构的性能瓶颈,推动了新能源汽车VCU智能化和高性能化发展,拥有实用的工程应用价值和可合理预期的推广前景。

　　3结语

　　本研究聚焦于新能源汽车VCU传统集中式架构的特定局限性,提出了基于AUTOSAR标准分阶段推进的模块化分层架构优化方案,借助系统分层模块化的设计与服务分解重构手段,实现了功能解耦和故障隔离。测试结果显示,经过系统模块和算法优化后的架构在实时性、安全性和能效性方面均取得了显著提升,扭矩响应时延降低了79.2%,故障隔离有效性达98.2%,能量回收率提高了34.6%。未来要针对新能源汽车不同应用场景探索基于AI的自适应控制算法集成、多域融合架构设计以及云端协同优化技术,依靠技术创新推动新能源汽车VCU向更高智能化和更高安全等级迈进。

　参考文献

　　[1]韩衍东,高泽天,于钊,等.基于AUTOSAR的车载域控制器应用软件开发方法[J].汽车文摘,2025(2):1-5.

　　[2]姜森匀,田甜,黎广生,等.一种FSEC电动赛车整车控制器设计与实现[J].汽车零部件,2025(8):49-56.

　　[3]黄浩.电动汽车中的整车控制器软件系统设计[J].电子技术,2023(3):60-61.

　　[4]董朝闻,於徳奎,张慧泉.纯电动物流车整车控制器软件设计与试验[J].汽车电器,2024(2):1-4.

　　[5]赵立龙.新能源汽车驱动电机控制器常见故障诊断分析--以比亚迪秦EV为例[J].智能城市应用,2024,7(12):103-105.
