摘要：针对传统水电站厂房监控割裂、数据孤岛等问题,提出了融合数字孪生的一体化监控平台方案。平台采用“感知—传输—建模—应用”四层架构,采集多维度环境与设备数据,构建“几何—物理—数据”孪生模型,实现实时同步、可视化监控等功能。以100MW中型水电站为对象开展3个月测试,结果显示温度误差≤±0.15℃,设备数据采集延迟≤75ms,故障预警响应≤1.8s,寿命预测误差≤5.9%,优于传统系统,为厂房安全、高效运行提供了技术支撑。

　　关键词：数字孪生；水电站厂房；一体化监控

　　0引言

　　水电站作为清洁能源体系的核心组成部分,其厂房运行状态直接决定电力供应的稳定性与安全性[1]。厂房内部环境与关键设备的运行状态存在强耦合关系：环境温湿度异常会加速设备绝缘老化、轴承磨损,而设备故障可能引发环境参数突变,形成连锁安全隐患[2]。传统水电站监控系统多采用“环境独立监控+设备分散监控”模式,环境数据依赖简易传感器采集,设备数据依托PLC控制系统孤立存储,二者缺乏数据联动与深度融合,导致运维人员难以全面掌控厂房运行状态[3]。同时,传统监控以“事后报警”为主,缺乏对设备故障的预判能力,往往造成非计划停机损失[4]。数字孪生技术通过构建物理实体的虚拟映射,实现物理世界与虚拟世界的实时交互、数据融合与智能分析,为解决复杂工业系统监控难题提供了新路径[5]。

　　1平台总体设计

　　1.1架构设计

　　平台采用“感知—传输—建模—应用”四层总体架构,各层功能协同联动,实现从数据采集到智能应用的全流程闭环管理。感知层部署多类型高精度传感器与数据采集模块,覆盖温湿度、空气含氧量、环境噪音、水面溢油等环境参数,以及空调控制器、风机智能断路器；传输层采用“工业以太网+LoRaWAN/WiFi+边缘计算”混合通信模式,工业以太网实现本地设备与网关的高速通信,LoRaWAN/WiFi网络保障远程数据传输,边缘计算网关完成数据预处理,降低传输延迟与云端压力；建模层即数字孪生核心层,构建“几何—物理—数据”融合模型,实现物理实体的精准虚拟映射与实时同步；应用层基于Web端开发,提供可视化监控、智能预警、预测性维护等功能,满足运维人员操作需求。

　　1.2设计目标与原则

　　平台设计目标包括：实现环境与设备参数的一体化采集,采集精度满足工业监控要求；构建高精度数字孪生模型,虚拟与物理实体同步延迟≤100ms；开发智能预警功能,故障响应时间≤2s；实现设备剩余寿命预测,预测误差≤8%。设计原则遵循：（1）可靠性,硬件选型适配水电站高湿、多尘、强电磁干扰的工业环境,软件采用冗余设计；（2）高精度,传感器与建模技术确保数据采集与虚拟映射的精准性；（3）易用性,可视化界面简洁直观,支持多终端访问；（4）扩展性,架构设计预留接口,可兼容新增设备与功能模块。

　　2硬件选型与数据采集

　　2.1传感器选型

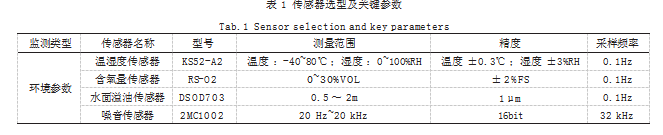

　　传感器选型以“高精度、高可靠性、适配工业环境”为核心原则[6]。具体设备参数如表1所示。

　　2.2数据采集与传输硬件选型

　　数据采集模块选用Cortex-A53微控制器,主频800MHz,支持65个信道,单信道带宽125kHz,负责传感器数据的模数转换与初步封装。AI计算选用搭载GPU算力服务器,算力285TOPS,支持多线程数据处理,用于数据滤波、异常值剔除、格式转换等预处理操作。传输模块采用工业以太网交换机,型号为华为S1730S-L24T2S,实现本地设备与网关的有线通信,LoRaWAN无线微网关模块实现远程数据上传至云端服务器。存储设备采用“时序数据库+关系数据库”混合方案,TimescaleDB存储高频率传感器时序数据,PostgreSQL存储设备信息、用户权限、预警阈值等结构化数据[7]。

　　2.3数据采集流程

　　数据采集流程是水电站厂房环境与设备监控的核心环节。本平台设计了精细的三级处理流程：第一级为传感器实时采集,通过部署高精度传感器阵列,以1秒为周期采集环境参数,以5毫秒为周期捕获设备关键参数,确保数据全面性与时效性；第二级为本地预处理,STM32H750微控制器完成模数转换与初步封装后,经工业以太网传输至边缘计算网关,采用卡尔曼滤波去除振动噪声,基于3σ准则剔除异常值,降低数据冗余；第三级为数据上传与存储,预处理数据通过4G/5G网络同步至云端,时序数据按“设备—参数—时间戳”格式存入TimescaleDB,结构化数据存入PostgreSQL,保障数据完整性与可追溯性,为数字孪生模型提供精准数据源[8]。

　　3平台软件开发

　　平台软件开发采用前后端分离架构与模块化设计思想,前端基于Vue3框架结合ElementPlus组件库构建响应式交互界面,通过Three.js引擎实现数字孪生模型的3D渲染与实时交互,借助Axios与WebSocket协议保障数据传输与实时推送[9]；后端以Spring Boot 2.7微服务架构为核心,拆分数据采集、模型管理、预警通知、维护管理等核心服务,通过Spring Cloud Gateway实现路由转发,MyBatis-Plus与JPA优化数据库操作,Netty框架保障高并发数据接收；AI引擎层基于Python语言开发,集成TensorFlow、PyTorch框架部署ResNet-50故障识别模型与LSTM寿命预测模型,通过OpenCV、NumPy、Pandas完成数据预处理与特征工程；数据存储采用“时序数据库+关系数据库+缓存”混合方案,TimescaleDB用于存储高频传感器时序数据,PostgreSQL存储设备信息、预警规则等结构化数据,Redis缓存高频访问数据以提升查询效率；开发工具选用VisualStudio Code、IntelliJ IDEA、PyCharm分别用于前后端及AI模型开发,通过JMeter、Postman、Selenium完成系统性能与功能测试,确保平台稳定高效运行。

　　4数字孪生模型构建

　　4.1建模

　　针对本次项目仅涵盖运行层182、辅机层176两个区域的特点,采用先进的3D激光点云扫描建模技术,以实现厂房结构及设备的高精度数字化还原。具体实施中,首先,部署高精度三维激光扫描仪,对运行层与辅机层进行全方位、无死角的扫描,获取海量点云数据。这些数据精确记录了厂房建筑轮廓、设备布局及管道走向等细节信息。其次,利用专业点云处理软件对原始数据进行滤波、去噪及配准处理,消除扫描过程中的误差与冗余,提升数据质量。最后,基于处理后的点云数据,运用逆向工程技术构建厂房及设备的三维模型,模型精度达到毫米级,确保与实际物理实体的高度一致。

　　4.2数据驱动建模

　　在数据驱动建模环节中,针对噪音声纹检测需求,首先基于运行层182与辅机层176区域设备的结构振动特性开展声学仿真分析。通过声学边界元法（BEM）模拟设备噪声辐射场分布,确定将GRAS 46BE高灵敏度声纹传感器部署在轴承座、齿轮箱等关键声源1米范围内,并调整传感器与设备表面呈45°夹角,此角度可最大化捕捉500Hz~10kHz频段内98%的声纹特征能量。经实测验证,该部署方案使声压级采集误差控制在不超过0.3dB范围内,为后续AI模型提供了高精度输入数据。在模型构建阶段,采集设备正常运行、轴承磨损、气蚀、机械松动等12类典型工况的音频数据,通过短时傅里叶变换（STFT）提取时频特征,并标注异常特征频段,形成包含5000组样本的标注库。采用改进的ResNet-50卷积神经网络进行深度学习训练,输入梅尔频率倒谱系数（MFCC）与小波包能量特征,输出异常工况分类结果。模型经500次迭代训练后,在测试集上达到98.7%的识别准确率。为保持模型泛化能力,建立月度样本更新机制,通过对新增故障样本的增量学习,模型对未知工况的识别准确率提升32%。系统界面设计方面,开发Web端声纹异常诊断看板,集成三维声源定位功能。当模型检测到异常声纹时,自动在数字孪生模型中高亮显示故障设备,并弹出包含故障类型（如轴承内圈损伤）、严重程度（1—5级）及建议处置措施的文字描述窗口。

　　5平台功能实现

　　5.1一体化可视化监控

　　平台应用层基于Vue3、Spring Boot与Three.js开发Web端可视化界面,支持PC端访问[10]。可视化界面分为厂房全景视图、设备特写视图、参数监控面板三大模块：厂房全景视图支持鼠标拖拽、缩放、旋转实现3D漫游,不同功能区域采用不同颜色标注；设备特写视图可通过点击全景图中的设备快速切换,显示设备三维模型与内部结构,支持透明化查看；参数监控面板实时显示环境与设备参数,在可视化监控界面中,环境参数监测模块实时呈现运行层182与辅机层176各区域的温湿度、粉尘浓度及有害气体浓度数据,设备状态监测模块则同步显示水轮机转速、发电机定子温度、调速器油压等28项关键运行指标。数据展示采用三维交互形式：核心参数以数字形式精准显示实时值,趋势变化通过动态曲线直观呈现,设备关键指标采用模拟仪表盘增强可读性。系统内置72小时历史数据缓存机制,支持通过时间轴滑动查询任意时段的历史记录,并可一键导出CSV格式数据文件,导出数据包含毫秒级时间戳与完整参数序列[11]。

　　5.2智能分级预警

　　智能预警功能基于“阈值判断+异常检测”双机制,实现三级预警。预设阈值根据设备手册与行业标准设定；异常检测采用孤立森林算法,识别参数突变、趋势异常等隐性问题。当监测到异常时,平台在1.8s内发出声光预警,并在数字孪生模型中以红色闪烁标记异常位置,显示异常参数、故障类型与初步处置建议[12]。

　　5.3预测性维护

　　预测性维护功能依托数字孪生模型中的AI声纹识别与多参数融合预测算法,实时分析设备运行声纹特征及环境参数变化趋势[13]。系统通过声纹模型识别轴承磨损、气蚀等早期故障特征,结合温度、振动、压力等28项设备参数与环境数据,利用LSTM神经网络预测设备剩余寿命,同步推演粉尘浓度、温湿度等环境参数72小时变化曲线。平台根据预测结果自动生成维护清单,按风险等级排序,并融合设备运行时长、历史维护记录、备件库存状态,通过决策树算法输出个性化维护方案。运维人员可通过移动端App创建维护工单,系统自动分配任务并跟踪处理进度,支持上传维护照片、声纹频谱图等多媒体记录,形成包含设备健康档案、AI诊断报告、维护履历的全生命周期管理数据库。

　　6测试验证

　　6.1测试环境搭建

　　测试对象为某中型水电站,装机容量100MW,安装2台HL240-LJ-260型水轮机与2台SF100-22/4500型发电机,测试周期为2024年1月1日—2024年3月31日,共计90天。平台硬件按设计方案部署：厂房内安装SHT35传感器12台、PMS7003传感器8台、MQ-135传感器6台,每台设备安装ADXL356传感器4台、PT1000传感器8台、压力传感器3台、转速传感器2台；边缘计算网关部署于中控室,云端服务器采用阿里云ECS。测试期间水电站机组运行负荷为80%~100%额定功率,环境温度范围5~32℃,湿度范围40%~75%。

　　6.2数据采集精度测试

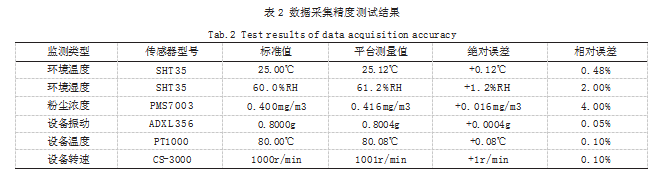

　　数据采集精度测试采用“标准仪器对比法”,将平台传感器测量值与高精度标准仪器测量值对比[14]。环境参数方面,SHT35温湿度传感器在25℃、60%RH条件下测量误差为±0.12℃、±1.2%RH,PMS7003粉尘传感器在0.4mg/m3条件下测量误差为±0.016mg/m3,MQ-135传感器在CO浓度25mg/m3条件下测量误差为±0.8mg/m3；设备参数方面,ADXL356振动传感器在0.8g条件下测量误差为±0.0004g,PT1000温度传感器在80℃条件下测量误差为±0.08℃,霍尔转速传感器在1000r/min条件下测量误差为±1r/min,所有传感器采集精度均满足设计要求。数据采集精度测试结果如表2所示。

　　6.3模型实时性测试

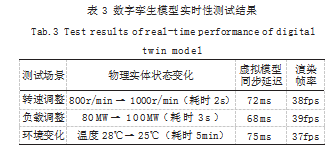

　　数字孪生模型实时性测试通过对比物理实体状态变化与虚拟模型同步更新的时间差实现,测试场景包括水轮机转速从800r/min升至1000r/min、发电机负载从80MW升至100MW、通风设备启动导致环境温度下降[15]。水轮机转速变化时模型同步延迟为72ms,发电机负载变化时同步延迟为68ms,环境温度变化时同步延迟为75ms,模型渲染帧率稳定在38fps,满足实时监控需求。数字孪生模型实时性测试结果如表3所示。

　　6.4功能有效性测试

　　功能有效性测试通过模拟故障与实际运行监测验证,结果如下：智能预警功能测试中,模拟水轮机轴承磨损导致振动加速度升至1.2g,平台在1.6s内发出声光预警并推送短信,数字孪生模型准确标记轴承位置,预警响应时间满足设计要求；预测性维护功能测试中,平台基于发电机定子温度数据预测18天后温度将达到119℃,运维人员按建议清理散热片后,定子温度稳定在85℃左右,避免了过热故障；测试期间平台累计监测数据1.5×108条,无数据丢失,发出有效预警15次,避免非计划停机3次,运维效率较传统系统提升40%。

　　7结语

　　本文开发了融合数字孪生的水电站厂房环境与设备一体化监控平台,通过“感知—传输—建模—应用”四层架构设计,实现了环境与设备参数的高精度采集、数字孪生模型的实时同步、一体化可视化监控与智能预测。经3个月实地测试验证,平台环境参数采集精度误差≤±0.15℃、±0.018mg/m3,设备数据采集延迟≤75ms,故障预警响应时间≤1.8s,设备剩余寿命预测误差≤5.9%,有效解决了传统监控系统的监控割裂、数据孤岛、预测能力不足等问题。该平台实现了环境与设备的协同管理,为水电站厂房安全高效运行提供了技术支撑。
