摘要：铁水罐车在钢铁冶金运输环节中承担着高温液态金属的连续转运任务，其结构稳定性直接影响设备运行安全与钢水输送效率。倾翻力矩作为极端工况下的主导荷载形式，对罐车整体结构强度、应力分布与抗失稳能力具有决定性影响。文章采用有限元仿真与多目标优化相结合的方法，系统研究罐车在倾翻力矩作用下的结构响应机制，并基于响应面法与遗传算法开展结构参数优化设计。构建多工况仿真环境，分析罐体厚度、加强筋参数及底架尺寸等关键变量对最大等效应力、倾翻承载能力及结构质量的影响规律。通过对比传统结构与优化方案的仿真结果，验证优化设计在提升安全储备系数、降低结构重量与分散应力集中方面的显著效果。

　　关键词：铁水罐车；倾翻力矩；结构优化；有限元分析；多目标设计

　　铁水罐车作为高温冶金运输系统中的核心装备，其结构稳定性直接关系到运输过程中的安全控制与设备服役寿命。在重载运行、高速转弯及紧急制动等工况下，罐车受到剧烈的侧向倾翻力矩作用，极易引发结构失稳、焊缝疲劳及重心偏移等问题，威胁高温液态金属输送的系统可靠性。传统罐车结构多基于经验设计，忽视了多工况应力分布与结构响应的耦合机制，存在设计裕度不足与冗余材料分布不均的双重缺陷。通过系统构建多参数有限元模型，耦合倾翻工况仿真与多目标优化方法，开展结构参数敏感性分析与响应控制路径研究，对于提升结构抗倾覆能力、实现装备轻量化与安全运行具有重要的理论价值与工程指导意义。

　　1优化设计目标与约束条件

　　在铁水罐车的结构优化过程中，设计目标需兼顾整体结构的承载能力、抗倾翻稳定性、材料利用率与制造成本控制等多个方面。考虑到实际运行过程中罐车常受到复杂多变的外力干扰，尤其是在装卸过程中产生的倾翻力矩影响，为确保其结构安全与使用寿命，文章以最大限度提高罐体抗倾翻能力并减小结构重量为主要目标，辅以优化应力分布与降低材料冗余率为次要目标。该优化问题可形式化描述为多目标约束优化问题，其目标函数为式（1）：

　　minf(x)=α1Mflip(x)+α2W（x）+α3σmax（x）（1）

　　式中：x为设计变量向量（包含梁厚度、加强筋布置、罐体截面参数等）；Mflip为倾翻极限力矩；W为总结构质量；σmax为最大等效应力；α1、α2、α3分别为归一化权重因子，取值依据结构性能权衡与安全系数需求而定。

　　约束条件主要包括以下方面：

　　（1）几何约束：罐体尺寸需符合轨距规范及罐架布置要求，外廓尺寸不得超过2.5m×3.2m×11.5m；

　　（2）强度约束：结构最大等效应力不得超过所用Q550高强钢的屈服极限为550MPa，安全系数K≥1.5；

　　（3）稳定性约束：罐车整体倾翻安全系数≥2.0，依据重心高度与支承边距比值计算；

　　（4）制造约束：所有板材厚度等级需为标准化板厚（如12mm、16mm、20mm等），焊缝结构应满足《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T 985.1—2008规范，焊接长度与焊缝间距不得小于30mm［1］；

　　（5）动态约束：罐体在制动加速度0.3g情况下的最大变形不得超过20mm。上述目标函数及约束构成了完整的设计空间，为后续有限元模型建立与多目标优化算法提供了理论基础与边界条件。

　　2罐车结构优化设计方案

　　2.1有限元模型建立

　　采用SolidWorks建立三维几何模型，并导入ANSYS Workbench平台，基于静力学分析模块构建有限元分析系统。结构模型涵盖罐体主筒、封头、下承座、车架、加强筋与联接法兰等部件，所有实体构件均采用SOLID 186型三维20节点高阶单元离散建模。该单元类型具备良好的拟合能力，能够有效捕捉薄壁曲面结构及加强构件间的高梯度应力变化。

　　在网格划分过程中，整体采用Patch Independent算法控制网格生成，局部应力集中区域如加强筋交汇点、倾翻载荷传递区域和焊接边角处采用局部加密技术，最小单元尺寸控制在5mm，总体模型单元数量约为1250000个，网格质量指标Jacobian Ratio控制在0.75以上，如表1所示。

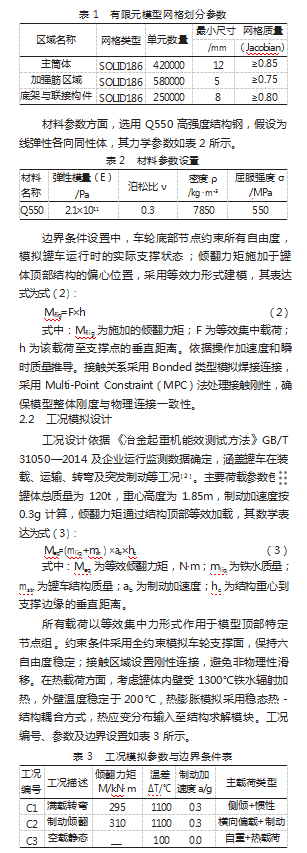

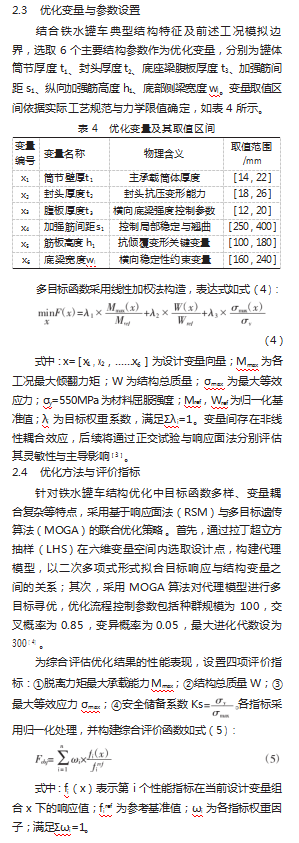

　　3仿真分析与结构对比

　　3.1仿真环境构建

　　为确保结构响应分析的准确性与可实施性，在ANSYS Workbench 2023R2中建立静力结构模块的有限元模型。模型继承优化设计结果，采用SOLID186高阶单元，材料设为各向同性线弹性体。计算使用标准求解器和自动时间步长控制，类型为静力线性。边界加载通过Table定义，实现不同倾翻力矩、重力分布和热梯度的多工况迭代加载。收敛准则基于残差范数能量容差，精度1.0×10-4［5］。为兼顾效率与精度，在应力集中区启用二级网格加密，单元尺寸控制在5~15mm，剔除质量低于0.7的单元。仿真输出等效应力、节点位移、支座反力和结构变形，并自动导入后处理模块进行对比分析，确保结果可量化与追溯。

　　3.2各方案结构仿真结果对比

　　为评估结构优化设计的实际效果，文章对比分析了三类罐车结构方案在典型工况（C1~C3）下的有限元仿真结果，分别为传统结构方案（A组，未优化）、初步优化方案（B组，仅优化罐体厚度及加强筋布置）与最终优化方案（C组，全面优化6个参数）。

　　三种罐车结构方案在相同工况条件下的关键性能参数对比结果，如表5所示。

　　传统结构A组在各项指标中均表现较弱，最大等效应力达到482.3MPa，已接近材料屈服强度上限，安全储备系数仅为1.14。初步优化方案B组在控制质量的同时将应力降低至428.5MPa，安全裕度提高12.3%。最终优化方案C组通过对六个结构参数协同调整，不仅进一步降低结构质量14.8%，还将应力降至395.6MPa，安全系数提升至1.39，显著优于前两组方案。该结果表明，优化参数配置可实现结构减重与安全性能同步提升，具备良好工程实效性。

　　通过观察应力云图可知，A组传统结构在筒体下部与底座过渡区域存在明显红色应力集中区，表明局部结构存在高风险疲劳源。B组在加强筋优化后应力场有一定改善，但应力集中区仍相对明显。C组优化结构则呈现出更加平滑的应力过渡模式，红色区域显著缩小，应力主导路径得到有效扩散。整体应力场趋于均匀，最大应力区域远离主焊缝路径，表明优化设计在降低峰值应力、延缓结构疲劳破坏方面效果显著，验证了结构参数优化对提升服役寿命的积极作用。

　　3.3最优结构设计确定

　　在完成多轮参数仿真与性能对比分析的基础上，文章结合结构承载能力、质量控制、安全裕度与制造可行性四项核心指标，综合确定最终最优罐车结构设计方案。尽管B组结构在部分指标上已优于传统A组，但由于其在应力分布均匀性及倾翻响应稳定性方面仍存在局部薄弱区域，不能满足长期服役下的疲劳寿命要求。C组方案在保持结构整体刚度的基础上，通过加强筋几何参数的协同调整与底座板厚的优化布设，有效缓解了罐体-底架连接区的应力集中问题，提升了结构的抗倾翻稳定性与载荷分散能力。

　　此外，从制造角度看，C组参数均符合工业标准与通用工艺，避免非标加工，具备量产适配性。底座侧梁宽度与筋板间距满足《道路车辆电气/电子部件对静电放电抗扰性的试验方法》GB/T 19951—2019和企业焊接规范，降低了焊缝疲劳风险。动态工况下，C组在C1与C2中表现稳定，变形模式连续，无刚性断裂或局部屈服，具备良好非线性响应。

　　综合上述结果，结合多目标优化权重评价函数的归一化分析，最终确定C组参数配置为本研究的最优结构设计方案。该方案不仅满足结构强度和稳定性双重要求，同时具备可制造性强、运行能耗低、维护周期长等工程特性，适用于多种铁水运输与倾翻作业场景，具备推广价值。

　　4结论

　　综上所述，结构参数耦合建模、典型工况模拟与多目标优化协同推进了铁水罐车抗倾翻结构的高效设计，实现了承载性能与质量控制的协同提升。高保真仿真结果验证了优化策略的有效性，为重载冶金装备结构轻量化提供了工程支撑。未来可进一步引入疲劳寿命评估与动态热-力耦合响应分析，拓展多载荷耦合环境下的结构适应性设计路径。
