摘要：文章聚焦镍基复合材料多层界面结合技术的发展现状与关键问题，系统分析现有传统工艺的局限性。在此基础上，深入探讨了激光表面原位熔覆、复合电沉积、电铸、热压烧结、自蔓延高温合成等典型强化处理工艺的核心作用机理、技术特性及使用场景。文章研究成果旨在为高性能镍基复合材料的界面结构设计、工艺参数优化及工程化规模化应用提供坚实的理论支撑与关键技术参考。

　　关键词：镍基复合材料；多层界面结合；强化工艺

　　在高端制造及先进材料快速发展的背景下，镍基复合材料凭借其出色的高温强度、抗氧化性能以及良好的化学稳定性，在航空航天、能源装备、冶金机械等关键领域，得到广泛应用，成为可承载极端工况的核心功能材料［1］。镍基复合材料作为金属基复合材料的关键分支，通常通过引入增强相实现力学性能与功能性能的协同提升。然而，材料整体性能的充分发挥，往往受界面结合状态的显著影响。随着多层结构设计日益普遍，多界面系统的结合强度与稳定性，已成为制约材料服役可靠性与使用寿命的核心因素。

　　传统的界面处理方式包括单一的热压、机械复合或化学镀等，这类方法虽在一定程度上实现了复合材料的制备，但在满足多层结构致密化、稳固化及功能一体化需求方面，仍存在十分突出的不足［2］。同时，强度欠缺、界面反应难以控制、工艺适应性不佳等问题广泛存在，极大地限制了镍基复合材料在高端应用方面的拓展。基于此，文章对多层界面结合强化处理工艺展开系统研究，研发有高强结合、高致密度、强适应性的新型处理技术，已然成为材料工程领域的关键研究方向。

　　1镍基复合材料界面结合技术现状

　　在材料科学与冶金工程快速发展的带动下，镍基复合材料界面结合技术历经了从传统复合朝着功能化、多层次、智能化调控的发展演变。早期的界面结合主要依靠机械嵌合作用或者单一热压固结方式，虽在一定程度上达成了提高相与镍基基体的结合，然而因为界面反应不充分、结合强度有限，致使材料整体性能没能充分呈现［3］。随着对材料服役性能要求的持续提高，界面区域渐渐变成决定复合材料结构稳定性与功能可靠性的关键区域。

　　近年来，多种新型界面处理技术陆续出现，如激光熔覆、复合电沉积、电铸、热压烧结以及自蔓延高温合成等，借助高能束流、高温高压、快速凝固或者原位反应等手段，达成了多层次、强冶金结合的界面结构，极大提升了复合材料的界面强度、组织致密性跟稳定性。其中，原位反应型颗粒提高体系因为形成过程中可同步生成无污染、过渡良好的界面，被视作提高界面结合效率的有效途径。

　　2多层界面结合强化处理的意义

　　随着高性能材料在航空航天、能源动力及精密制造等诸多领域的广泛运用，镍基复合材料作为其中拥有优异高温力学性能和环境稳定性的关键功能材料，其界面结合性能在多层结构构建方面有着极为关键的作用。界面作为提高相与基体之间的过渡地带，是力学载荷传递、热应力释放及微观组织协调的关键桥梁［4］。

　　多层界面结合强化处理可提高复合材料的整体结合强度与稳定性，还可凭借结构梯度设计，达成力学性能与功能性能的协同调控。例如，在高温工况时，强冶金结合界面可有效抑制裂纹萌生与扩展，提升材料的抗疲劳性能和服役寿命。在腐蚀环境中，致密且稳定的界面结构可阻挡有害介质的渗透，提高材料的耐腐蚀性。

　　多层界面设计还可达成复合材料从表到里的功能分区，如表层提高耐磨性、中层提升强度、内层保持韧性，以此契合复杂工况下对材料多性能一体化的综合需求。强化处理工艺的引入，如激光熔覆、热压烧结、电沉积等，可实现界面的致密化以及结构均匀化，还可优化颗粒分布和组织形貌，提升界面过渡层的协调性，改善复合材料的综合性能。由此可见，多层界面结合强化处理是镍基复合材料结构设计的关键支撑，是推动其高端化、工程化应用不可缺少的关键技术路径。

　　3镍基复合材料传统界面处理工艺问题

　　3.1结合强度不足

　　传统的界面结合方式大多运用机械压制、冷压复合或者简单热压烧结等工艺，这些工艺一般很难在界面区域达成充分的物理接触和化学反应，使得提高相与镍基基体之间形成的是弱界面或者机械咬合界面，结合强度比较低。当材料承受外部载荷或者处于热循环环境时，这类弱界面很容易变成裂纹萌生与扩展的起始区域，对复合材料的力学性能稳定性产生严重影响。在多层结构构件中，界面层承受着复杂的剪切应力以及热应力梯度，一旦结合界面强度不够，就容易出现分层、脱落等失效现象［5］。部分传统热处理结合方法在温度控制、气氛调节以及界面过渡层构建方面缺少系统设计，无法有效诱导界面处元素扩散与冶金反应，致使界面结合状态松散、组织粗大，甚至出现夹杂物和气孔等缺陷，削弱了界面区域的力学完整性。

　　3.2界面结构不稳定

　　在传统的镍基复合材料界面处理工艺中，界面结构的不稳定成为限制其性能可靠性以及工程应用范围的关键因素。一方面，在机械压制或者常规热压状况下，提高相颗粒跟镍基基体之间缺少有效的冶金反应，易于形成物理粘附、微孔隙或者中间无结合带，这些弱结合区在服役时极易产生应力集中，引发裂纹扩展。另一方面，在没有加以控制的高温烧结或者扩散焊接过程中，界面处有可能形成脆性中间相或者粗大化合物层，如TiC/Ni界面中产生的连续脆性TiNi3或者TiB2相层，容易导致断裂韧性降低和热稳定性减弱。而且，界面区域的组织结构大多时候呈现出颗粒分布不均匀、晶粒粗大、杂质富集等情况，在热循环载荷或者复杂应力环境下，会出现局部结构失稳甚至分层剥离现象。缺少结构设计和扩散控制能力的传统界面处理方法，难以保证材料的长期服役稳定性，迫切需要采用先进工艺手段，达成界面结构的精细调控以及梯度优化，提高其微观结构的连续性、均匀性和热力学稳定性。

　　3.3工艺适应性差

　　虽然传统界面处理工艺在一定程度上实现了镍基复合材料中提高相与基体的结合，但在面对复杂结构、多性能需求、多尺度界面设计时，其工艺适应性还较弱。传统方法大多依靠单一参数设定和静态工艺流程，缺少对不同形貌提高颗粒的适应性调控能力，很难达成颗粒在界面区的均匀分布和有效融合。在处理异质结构或者多层复合界面时，由于各层材料的热膨胀系数、电化学活性、润湿性等物理化学属性存在差别，传统工艺很难同步协调温度场、压力场及材料扩散行为，极易引发层间应力不匹配、界面裂纹或者界面脱粘等问题。另外，传统热压、扩散焊接、电沉积等技术大多是基于经验参数设定，缺少实时反馈控制和数字化调控手段，致使在复杂结构构件或者非标准几何样件中工艺窗口窄、操作容错率低，加工稳定性和重复性难以保障。

　　4镍基复合材料多层界面结合强化工艺分析

　　4.1激光表面原位熔覆强化工艺

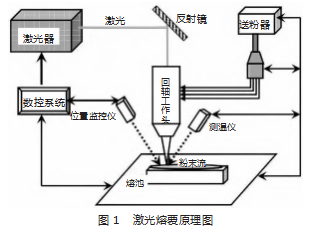

　　激光表面原位熔覆作为一种先进材料处理技术，融合了表面改性与功能提高两方面的特性，在镍基复合材料多层界面结合的强化处理领域有着广泛应用。此技术借助高能激光束，使预置的合金粉末或者提高颗粒同基体表层一同熔化，在快速凝固状况下，在材料表面生成一层组织致密且与基体冶金结合的强化涂层，使得界面结合强度与热稳定性得到提升。如图1所示，该体系主要覆盖激光器、送粉器、同轴工作头、粉末输送系统、熔池控制单元以及数控系统。激光器产生的高能光束经反射镜引导至同轴工作头，粉末经由送粉器按照设定流量，均匀输送至激光作用区，与基体熔池充分反应后，快速凝固形成熔覆层。

　　激光熔覆强化界面的核心优势在于：一是具有极高的加热速率与冷却速率，可在短时间内实现界面元素扩散与合金化反应，构建出微观组织连续、无明显界面缺陷的致密结合层；二是热输入量小，热影响区窄，能有效抑制基体变形与热应力集中，适用于薄壁、多层、复杂构型的镍基复合构件；三是借助激光诱导的原位反应机制，可在界面区同步生成增强相（如TiC、WC、Al2O3等），进一步强化界面结合强度与耐磨性。

　　4.2颗粒增强复合电沉积/电铸技术

　　颗粒提高复合电沉积/电铸技术是一种以传统电化学沉积为基础的复合材料制备方法，在电场作用下，金属离子被还原并沉积于阴极，分散在电解液中的非溶性提高颗粒也一同进行共沉积，最终形成有高结合强度和功能协同效应的复合镀层。这项技术可在水系、电解有机体系或者熔盐介质中开展操作，适合用于制备高致密、高强度的镍基复合功能层。借助对电解液成分、颗粒浓度、搅拌速率、电流密度以及脉冲电参数等工艺条件加以调节，可以有效控制沉积层中颗粒的分布均匀程度、复合量以及组织致密度，实现对界面微结构的精确调控。引入超声波和温度梯度可优化离子传质行为，提高沉积层的均匀性与结合效果。对于镍基材料来讲，纳米级TiC、SiC、TiB2等颗粒的提高作用，提升了其表层显微硬度与耐磨性能，而且改善了在高温氧化和腐蚀环境下的服役稳定性，适用于承载磨损、热冲击和复杂应力的服役工况。

　　4.3热压烧结合成界面致密化处理

　　热压烧结是将粉末材料置于模具中，同时施加高温与单轴压力以实现成型与烧结同步进行的致密化工艺。其在多层界面处理中的优势在于能够在短时间内促进增强颗粒与基体之间的扩散、反应和晶粒重构，有效降低孔隙率并提升界面过渡区的连续性。相比传统冷压或常压烧结，热压烧结通过加压诱导颗粒接触和塑性变形，促进界面原子间的扩散与粘结，特别适用于制造具有高致密度、高强度要求的镍基复合结构。以TiB2/Ni体系为例，研究表明在温度为1250℃、压力为30MPa的条件下保持60min，其获得的复合材料密度可达98%，界面结合区未见明显孔洞或裂纹。不同烧结温度条件下材料密度与显微硬度的变化趋势，如表1所示，反映了热压参数对界面致密性及力学性能的直接影响。

　　从表1可看出，适宜的温度区间（1200~1250℃)有利于促进颗粒间的烧结颈扩展与组织致密化，从而形成高强冶金结合的多层界面。该工艺已被广泛应用于镍基陶瓷金属复合材料及梯度功能材料的制备中，是实现多层复合结构界面协同强化的重要路径之一。

　　4.4自蔓延高温合成与界面结构调控

　　自蔓延高温合成（SHS）是一种借助反应物相互间自发产生的剧烈放热反应，可在极短的时间内快速合成金属间化合物、陶瓷相或者功能复合粉体的高效制备技术。该方法一般是在特定的气氛环境中进行，如N2、H2或者惰性气体等。先将预先混合好的原料压制成型，然后借助局部点火使其燃烧起来，借助反应物内部释放出的高热来推动反应波在样品里自行传播，完成烧结过程。在对镍基复合材料界面进行强化处理时，SHS技术可用来合成硬质提高相，如TiC、TiB2，并且使其原位分布在基体的表面或者界面区域，形成多相反应层，以此提升材料的整体强度、耐磨性以及冶金结合能力。该技术的典型装置结构如图2所示，在反应室内，点火装置会引发热剂和高放热材料之间发生剧烈反应，释放出的热量足够完成整个材料的合成过程。试样放置在中心区，在高温的情况下，可实现金属间多元元素的反应扩散以及界面生成。

　　在镍基多层复合界面处理中，该方法具有显著的节能高效、原位反应能力强、设备简单等优势。实验研究表明，采用SHS法合成的镍基复合粉末不仅具备良好的硬度和断裂韧性，其组织结构的均匀性也接近于在真空条件下制备的材料，具备良好的热喷涂适配性和后续界面构建基础。但需要指出的是由于反应过程一旦引燃便不可逆且释放热量剧烈，往往伴随气体逸出与非控制性反应路径，可能导致孔隙率高、结构不稳定等问题。

　　5结语

　　综上所述，镍基复合材料于高端制造领域呈现出极为广阔的应用前景。其中，界面结合性能作为决定其结构稳定性以及服役寿命的关键要素，迫切需要借助多层次且系统化的强化处理工艺来得到提升。如激光熔覆、电沉积、热压烧结以及自蔓延高温合成等技术，在达成界面致密化、冶金结合以及多功能集成等方面分别有不同优势，为多层复合结构的构建给予了多种途径。未来应当着重关注工艺协同优化以及界面结构调控机制的研究工作，以此推动高性能、低能耗且智能化的镍基复合材料界面工程不断发展。

参考文献

　　［1］张廷连，袁荒.激光重熔镍基高温合金非均质材料性能研究［J］.航空制造技术，2025，68（11）：36-43+81.

　　［2］李莹莹.镍基复合材料的制备及其电解水析氧性能研究［D］.成都：成都大学，2025.

　　［3］李澳.钛酸镍基复合材料的制备及其光催化性能研究［D］.西安：西安理工大学，2024.

　　［4］朱婉瑶.镍基复合材料的原位制备及高温摩擦学性能研究［D］.西安：西安石油大学，2024.

　　［5］张楚晗.镍基过渡金属氢氧化物复合材料的设计及超级电容器性能研究［D］.桂林：桂林电子科技大学，2024.
