摘要：高强耐磨钢凭借独特的加工硬化特性，在矿山机械关键部件中发挥着重要作用。文章通过深入分析材料的化学成分设计和微观组织演变机制，揭示了奥氏体-马氏体相变过程中动态硬化层的形成规律。针对破碎机、挖掘机以及输送设备等典型部件开展应用试验，验证了不同钢种在恶劣工况条件下的服役性能，研究结果显示，合理的材料选择能够显著提升设备使用寿命并带来可观的经济效益。

　　关键词：高强耐磨钢；矿山机械；磨损机理；合金设计；性能优化

　　矿山开采作业环境严苛，机械设备长期承受强烈冲击载荷和严重磨粒磨损，因此对其材料性能提出了极高的要求。传统钢材已较难满足现代化矿山作业的需求，设备部件更换变得频繁，导致维护成本居高不下［1］。高强耐磨钢借助精确的合金设计和热处理工艺，达成了强度与韧性的优化匹配，呈现出卓越的耐磨性和抗冲击性，深入研究其在矿山机械中的应用机制，对指导材料选择、优化设备设计以及降低运营成本有着重要意义。

　　1高强耐磨钢性能机理研究

　　1.1化学成分设计与组织结构特征

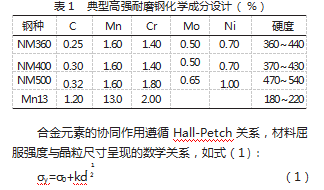

　　高强耐磨钢的优异性能源于精密的合金化设计理念，如表1所示，不同钢种通过优化碳、锰、铬、钼、镍等合金元素的配比，实现了硬度与韧性的有效平衡［2］。碳元素作为基础强化相，其含量直接影响材料硬度水平和淬透性能，当碳含量控制在0.10%~0.50%时，铬元素借助固溶强化和碳化物析出双重机制提升了耐磨性能；当碳含量达到1.0%~3.0%时，可形成稳定的合金碳化物相。

　　式中：σ0为晶格阻力；k为Hall-Petch斜率；d为平均晶粒直径。钼和镍等合金元素通过细化晶粒尺寸和提高淬透性深度，确保材料获得均匀的显微组织分布，实现宏观性能的一致性表达。

　　1.2加工硬化机制及动态保护层形成

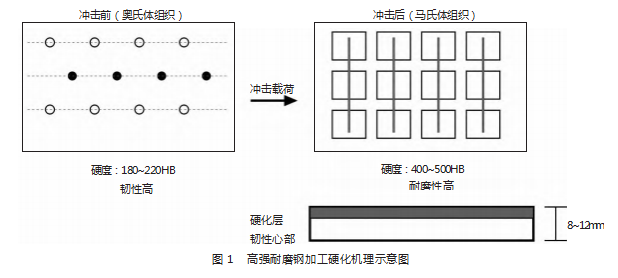

　　加工硬化是高强耐磨钢的核心强化机制。材料表面承受冲击载荷时，亚稳态奥氏体组织发生应力诱导马氏体相变，晶体结构从面心立方转变为体心正方使得硬度急剧攀升，如图1所示，相变过程会伴随大量位错产生和增殖，形成胞状结构阻碍塑性变形。

　　动态保护层的厚度与冲击能量呈正相关关系，表层硬度可从初始值200HB提升至500HB以上，当表面硬化层由于磨损而逐渐出现剥落情况时，次表层材料在持续应力作用下继续发生相变硬化，形成可自我更新的保护机制，确保材料表面始终维持高硬度状态。

　　1.3矿山工况下的材料响应行为

　　矿山作业环境对高强耐磨钢提出多元化性能要求。在高应力冲击条件下，材料需具备足够的断裂韧性以抵抗脆性失效。在磨粒磨损工况中，要求具有优异的显微硬度分布和稳定组织结构。此外，温度变化对材料性能影响较为显著，其中低温环境下韧脆转变温度的控制是关键指标［3］。材料在多种失效模式耦合作用下的损伤累积规律呈现非线性特征，需要建立综合评价体系，准确预测服役寿命，实际工况中应力集中现象会让局部应变率显著提高，触发更为剧烈组织转变过程，此动态响应特性是高强耐磨钢适应复杂工况重要机制。

　　2矿山机械关键部件应用试验

　　2.1破碎机颚板与轧臼壁磨损性能测试

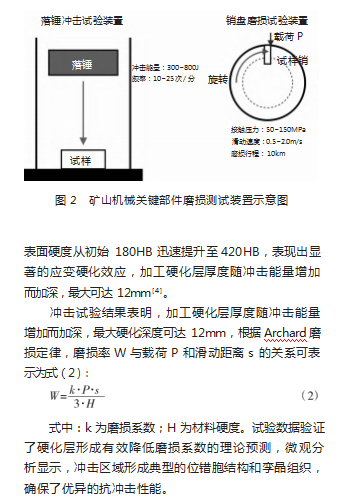

　　为验证高强耐磨钢在破碎机关键部件中的实际应用性能，采用专业测试设备进行系统评估，如图2所示。

　　2.1.1颚式破碎机颚板冲击试验

　　颚板冲击试验采用落锤冲击测试装置，冲击能量设定为300~800J，冲击频率10~25次/分，Mn13钢试样

　　2.1.2圆锥破碎机轧臼壁磨损测试

　　轧臼壁磨损测试采用销盘磨损试验机，模拟圆锥破碎机工作时的滑动磨损工况，试验条件为接触压力50~150MPa，滑动速度0.5~2.0m/s，磨损行程总长度10km，NM500钢种在高压力条件下展现出优异的抗磨性能，磨损率仅为普通碳钢的1/5，磨损表面形成了典型的犁沟状形貌，伴随局部塑性变形和材料转移现象［5］。

　　磨损机理分析表明，轧臼壁主要承受磨粒磨损和粘着磨损的复合作用，高硬度碳化物相在磨损过程中起到关键的承载作用，而韧性基体则为其提供必要的支撑强度，磨损深度和时间呈现出抛物线的关系，初期磨损率处于较高水平，随着表面硬化的推进逐渐趋向稳定。

　　2.2挖掘机铲斗冲击韧性评估

　　挖掘机铲斗韧性测试采用夏比冲击试验和断裂韧性测试相结合的评估方法，NM500钢制铲斗在-40℃环境下冲击吸收能量达到45J，远超普通结构钢的20J标准，断裂韧性值KIC达到80MPa·m1/2，表现出优异的抗裂纹扩展能力，试验中观察到韧窝断裂特征，证实材料具备良好的塑性变形能力。根据Griffith-Irwin断裂力学理论，临界应力强度因子KIC与裂纹长度a的关系遵循式（3）：

　　2.3输送设备溜槽耐磨性对比分析

　　溜槽耐磨性评估采用三体磨损试验装置，模拟矿石颗粒在溜槽表面的滑动磨损过程，试验条件为载荷压力30~80MPa，滑动速度1.5m/s，磨料为石英砂颗粒，NM360钢制溜槽的质量磨损率为0.8mg/m，相比普通钢材降低了70%，磨损表面呈现典型的犁削特征，硬质相颗粒有效阻碍了磨料的切削作用。

　　综上可得，①磨损机理分析表明，溜槽表面主要承受低应力磨粒磨损，材料硬度成为决定性因素。②NM系列钢种通过马氏体基体和弥散碳化物的复合强化，实现了硬度与韧性的优化匹配。③长期服役试验显示，溜槽磨损速率在初期快速下降后趋于稳定，符合典型的磨损规律，表面粗糙度的适度增加反而有利于减少粘着磨损的发生。

　　3应用效果评价与选材优化

　　3.1不同钢种服役性能量化分析

　　3.1.1 NM500与NM400性能对比

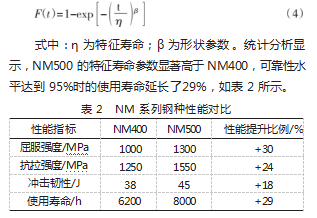

　　NM500与NM400钢种在化学成分设计上存在显著差异，主要体现在碳含量和合金元素配比的优化调整，如表2所示，NM500在屈服强度、抗拉强度、冲击韧性和使用寿命等关键指标上均优于NM400，其中使用寿命提升了29%，充分体现了成分优化的技术价值。

　　性能对比试验表明，NM500在高应力磨损工况下表现出更优异的抗磨性能，根据威布尔分布模型，材料寿命分布函数为式（4）：

　　3.1.2 Mn13钢与普通钢材寿命分析

　　Mn13钢凭借独特的加工硬化特性在冲击磨损工况下展现出卓越的服役性能。在颚式破碎机颚板应用中，Mn13钢的平均使用寿命为2800小时，普通碳钢仅为1200小时，寿命提升比例达到133%。失效模式分析显示，普通钢材主要表现为均匀磨损和疲劳开裂，而Mn13钢表现为局部磨损和表面剥落。①磨损速率对比：Mn13钢初期磨损速率较高，但随着表面硬化层形成，磨损速率迅速下降并趋于稳定。②经济性评估：虽然Mn13钢材料成本比普通钢高出60%，但考虑停机维护成本和生产效率损失，整体经济效益提升45%。③可靠性分析：Mn13钢的故障率仅为普通钢材的35%，显著提升了设备运行的稳定性和可预测性。

　　3.2使用寿命与经济性评估

　　矿山机械部件的全生命周期成本分析表明，高强耐磨钢能够显著改善设备经济性指标。采用净现值法评估，设备投资回收期从传统钢材的5.2年缩短至3.8年，年度维护成本降低35%~50%，设备可用率从85%提升至92%，停机损失成本也大幅减少。

　　根据可靠性工程理论，高强耐磨钢制造的关键部件在稳定运行期内的故障率降至λ=0.02次/千小时，相比普通钢材的0.08次/千小时显著下降。生命周期成本模型中，初始投资成本虽有增加，但运行成本、维护成本和报废成本的大幅降低使总成本减少了22%。

　　3.3材料选择标准及工艺改进建议

　　材料选择应基于工况特征建立量化评价体系，冲击磨损工况下，优选具有加工硬化特性的Mn13钢，硬度控制在HB180~220，冲击韧性不低于40J，滑动磨损工况下，推荐采用NM系列钢种，根据磨损强度选择NM360、NM400或NM500。

　　工艺优化建议包括：①热处理工艺：淬火温度控制在860~920℃,回火温度设定在200~250℃以获得最佳强韧性匹配；②焊接工艺：采用低氢型焊条，预热温度150~200℃,层间温度控制在300℃以下；③表面强化：激光熔覆或堆焊工艺可进一步提升表面硬度，形成梯度组织结构。

　　4结语

　　高强耐磨钢在矿山机械中的成功应用源于其精确的成分控制和独特的加工硬化机制。奥氏体-马氏体相变过程形成的动态保护层显著延长了关键部件的服役寿命，不同钢种在各类矿山设备当中表现出有差异的适应性。伴随矿山装备技术不断发展，高强耐磨钢材料体系需进一步完善，通过优化化学成分与改进热处理工艺，提升材料综合性能，为矿山机械的可靠运行提供更有力的材料支撑。

参考文献

　　［1］贺帅，李*峰，刘鑫，等.回火温度对高强耐磨钢组织与强韧性的影响［J］.金属热处理，2024，49（12）：20-26.

　　［2］李勇.挖掘机铲斗用低合金耐磨钢性能优化［J］.工程机械与维修，2024（8）：18-20.

　　［3］包国连，丁健.耐磨铸钢与高强耐磨钢板焊接工艺研究［J］.中国铸造装备与技术，2022，57（6）：83-86.

　　［4］李冠楠，周银，郑宇，等.NM450TP耐磨高强钢板弯曲开裂的极限应变与数值模拟分析［J］.模具工业，2022，48（10）：1-6.

　　［5］于浩，宋邦民.耐磨钢铁材料在选矿行业的应用及发展趋势［J］.鞍钢技术，2021（3）：1-9.
