摘要：为精确评估并延长钢包在复杂操作工况下的使用寿命，文章提出一种基于热-力耦合有限元分析与应变疲劳理论的寿命预测方法。通过对烘烤、精炼、冷却等典型工况参数进行量化，揭示不同操作因素对钢包热疲劳损伤的耦合影响规律。研究结果表明，空包冷却方式与钢水过热度是主导寿命的关键因素，文章据此提出了可量化的操作优化区间，旨在为钢铁企业对钢包的精细化管理和预测性维护提供科学的分析工具与决策依据。

　　关键词：钢包；热疲劳寿命；多因素耦合；有限元分析

　　钢包作为现代钢铁冶炼流程中不可或缺的关键周转设备，其安全稳定运行直接关系到生产的连续性与成本效益。耐火材料的热疲劳损伤是制约其服役周期的首要瓶颈，而传统的寿命管理多依赖经验统计，缺乏对复杂操作工况影响的定量认知。本研究引入基于模型的分析思路，致力于探索多变的实际操作变量与材料内部损伤演化之间的内在关联，进而推动钢包管理模式由经验驱动向数据驱动转型，提升冶金过程控制的科学性与装备维护的预见性。

　　1钢包操作工况与热疲劳损伤机理

　　1.1钢包操作的典型工况循环分析

　　钢包在生产中经历一个反复的热-力学加载循环［1］，此循环通常始于上线前的快速烘烤，以预热包衬。随后，在承装工位接收超过1600℃的高温钢水，包衬受到剧烈的热冲击与机械冲刷。在钢包精炼炉等工位进行成分与温度调控后，钢包被吊运至连铸区域。此过程中，包内钢水温度下降，而包外壁则持续散热。浇铸倒空后，炽热的包衬与空气接触而快速冷却，产生反向的热冲击。这个从烘烤、承装、精炼到冷却的完整循环，使耐火材料在每个周期内均承受一次高幅值的温度波动，这是诱发其热疲劳损伤的根本原因，并直接决定了钢包的服役寿命。

　　1.2钢包耐火材料的热疲劳损伤机理

　　钢包耐火材料的热疲劳损伤是在周期性温度变化下，由非均匀热胀冷缩产生的交变热应力所导致的累积损伤过程。当材料承受温度急变时，其内部产生的热应力可简化表示为式（1）：

　　σT=E·α·ΔT（1）

　　式中：σT为热应力，Pa；E为材料的弹性模量，Pa；α为材料的热膨胀系数，K-1；ΔT为温度变化幅度，K。

　　在冷却阶段，耐火材料表面产生巨大的拉应力，一旦超过其强度极限便会萌生微裂纹。在后续循环中，交变应力促使裂纹扩展，同时熔融金属与炉渣沿裂纹的渗透及凝固带来的“楔入效应”会加剧损伤，最终导致材料层状剥落。

　　1.3影响钢包热疲劳寿命的多因素识别

　　钢包的热疲劳寿命是多因素耦合作用的结果［2］。其一，耐火材料的固有属性是基础，包括其抗热震性、高温强度和抗侵蚀能力。选用合适的材料是延寿的前提，例如，包底使用刚玉-尖晶石质而包壁采用镁碳质材料。其二，砌筑质量是关键保障，质量不佳的砌筑，如过宽的砖缝最终会成为结构弱点。其三，操作工况是主导因素，涵盖热冲击（如烘烤与冷却速率）、机械冲击（如钢水注入方式）及高温作用（如钢水过热度与高温保持时间）等多个方面。此外，生产周转节奏、维护管理制度等也是不可忽视的重要变量。

　　2多因素耦合作用下的分析模型

　　2.1钢包热-力耦合有限元模型的建立

　　为精确分析钢包在复杂操作工况下的热疲劳行为，本研究采用有限元方法（FEM）构建了钢包的三维热-力耦合分析模型。模型几何结构依据某钢厂120吨级钢包的实际尺寸建立，包含钢壳、永久衬和工作衬。其中，工作衬根据实际工况进行区域划分，包壁和包底渣线区域采用镁碳质耐火材料，而包底冲击区设定为抗侵蚀性更强的刚玉-尖晶石质材料。

　　为准确捕捉应力集中，在包底与包壁连接圆角、渣线区域及钢水冲击区等关键部位进行了网格加密。模型的材料属性是影响计算精度的核心，因此对Q235钢壳、粘土砖永久衬、镁碳砖及刚玉-尖晶石砖等材料，均设置了随温度变化的非线性材料参数，参数主要包括热导率、比热容、弹性模量、泊松比和热膨胀系数等，均结合性能数据获得，以确保其能真实反映材料在-200~1700℃宽温区内的物理和力学行为。

　　分析采用间接耦合方式，首先进行瞬态热分析，计算出整个操作循环中钢包各节点随时间变化的温度场分布，随后将该温度场作为体载荷施加到结构分析模型中，求解由温度变化引起的内部热应力与热应变，为后续疲劳寿命预测提供基础。

　　2.2工况参数的量化与边界条件设定

　　将实际的钢包操作工况转化为FEM模型可识别的边界条件，是实现精确仿真的核心步骤。本研究将一个完整的钢包操作循环分解为一系列离散的阶段，并对每个阶段的关键热力学参数进行量化设定，包括空包烘烤、接受钢水、在钢包精炼炉进行精炼与等待、连铸浇筑以及最终的空包冷却［3］。

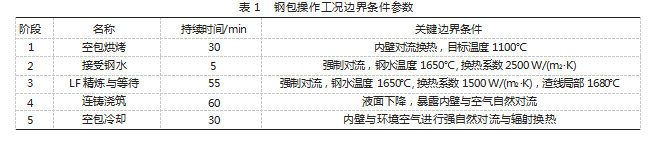

　　每个阶段的时长、包衬内壁所经历的温度及换热强度均有显著差异。在整个周期内，钢包外壳始终与环境进行综合换热，而其内部则承受着剧烈的动态变化。力学边界条件主要考虑钢包耳轴位置的位移约束以模拟其实际支撑状态，并施加重力载荷。通过对这些边界条件的精确设定，模型得以复现钢包在真实工况下承受的动态非均匀温度场和应力场。具体参数设置如表1所示。

　　2.3钢包热疲劳寿命预测方法

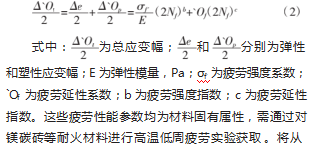

　　基于热-力耦合分析得到的应力-应变历程，本研究采用基于应变的疲劳分析方法对钢包低周热疲劳寿命进行预测。该方法尤其适用于温度循环引起的大应变低周次疲劳问题。首先，通过分析确定钢包耐火材料在循环中承受最大交变应变的危险点，通常位于渣线部位或包底与包壁的连接处。然后，提取该危险点在一个稳定工作循环内的应力-应变迟滞回线，获得总应变范围Δ`Ot。采用Manson-Coffin公式对疲劳寿命进行计算，该公式关联了总应变幅与疲劳失效循环数Nf［4］，如式（2）：

　   模型中提取的总应变范围Δ`Ot代入该公式，即可求解出预测寿命Nf，单位为次。

　　2.4模型验证与灵敏度分析

　　为确保所建模型的准确性和可靠性，进行了模型验证与参数灵敏度分析［5］。模型验证通过两种途径交叉进行。其一，将仿真得到的钢包外壳温度分布与现场红外热像仪实测数据对比。结果显示，模型预测的外壳最高温度为345℃,现场实测平均值为330℃,两者误差在5%以内，证明了热分析模型的准确性。其二，将模型预测的疲劳寿命与钢厂该型号钢包的实际平均使用寿命进行比较。

　　基于标准操作工况的初步计算，模型预测寿命为79次，与实际情况吻合良好，验证了整个热-力耦合及寿命预测流程的有效性。在此基础上，开展了关键操作参数的灵敏度分析，以识别对钢包寿命影响最大的因素。分析选取钢水过热度、LF精炼时间、空包冷却方式和砌筑砖缝宽度四个变量，采用单一变量法分析其变化对预测寿命的影响。分析表明，空包冷却方式影响最为显著，与强制风冷相比，采用加盖自然冷却可使预测寿命提升约22%。其次是钢水过热度，该值每降低10℃,寿命可延长约8%。

　　3钢包操作工况优化与延寿策略

　　3.1不同操作工况的影响规律

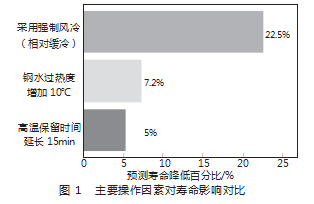

　　基于已建立的热-力耦合有限元模型及寿命预测方法，对不同操作工况如何影响钢包热疲劳寿命进行了定量分析，结果如图1所示。

　　由图1可知，在众多操作因素中，空包冷却方式、钢水过热度及高温停留时间是对寿命损耗起决定性作用的关键因素，其中空包冷却方式的影响最为显著。模拟结果显示，与采用加盖自然冷却的方式相比，若采用强制风冷，包衬内壁的冷却速率会提高近150%，导致耐火材料表层产生巨大的瞬时拉应力，其峰值可达材料抗拉强度的80%以上。这种剧烈的热冲击会使预测寿命降低20%~25%，极大加速了表面裂纹的萌生与扩展。

　　钢水温度的影响同样不容忽视。钢水过热度越高，整个包衬的平均温度和峰值温度也越高，从而扩大了工作循环中的总应变范围。分析表明，钢水精炼终点温度每提高10℃,危险点的最大主应变将增加约4%，最终导致预测寿命缩短6%~9%。

　　3.2关键工况参数优化

　　根据现有的影响规律，利用寿命预测模型对关键操作工况参数进行寻优，以制定可量化的最佳操作区间。针对冷却方式，优化策略应明确为“杜绝强制风冷，推行加盖缓冷”，即在钢水倒空后，立即为钢包加盖保温，利用包衬自身余热和包盖的隔热作用实现缓慢、均匀的降温。模型预测可将冷却阶段的峰值拉应力降低40%以上，是延长钢包寿命最直接有效的措施。

　　针对温度控制，优化目标是实现“低温快送”。精炼操作应追求精准的温度控制，避免不必要的反复提温。根据连铸工序要求，在满足浇铸前提下，钢水过热度应严格控制在较低水平，例如将精炼终点温度控制在1580℃以下。这不仅直接降低了热负荷，还能有效减少因等待时间过长而导致的温降与二次提温。

　　对于周转时间，优化核心在于缩短钢水在包内的高温总停留时间。通过优化生产调度，实现LF精炼、吊运与连铸开浇等环节的准点一体化衔接，可明显缩减钢包的非作业等待时间。基于模型的敏感性分析，可制定不同高温停留时间对应的预期寿命折损系数，具体如表2所示。

　　表2为调度部门提供了一个量化的决策依据，即每延长15min的高温等待，钢包的服役寿命将可能额外损失6%~8%。

　　3.3延长钢包热疲劳寿命的综合性策略

　　单一环节的优化效果有限，要实现钢包热疲劳寿命的最大化，必须实施一套集成了优化操作、智能监控与规范管理于一体的综合性策略。

　　首先，将优化操作参数固化为标准作业规程，并对操作人员进行系统培训，确保加盖缓冷、低温快送、缩短周转等核心措施在日常生产中得到严格执行。

　　其次，是建立基于模型的预测性维护体系。将每个钢包的实际运行参数，如承装炉次、钢水温度、精炼时间等，输入寿命预测模型，动态计算其剩余寿命。当任一钢包的预测寿命消耗达到80%时，系统自动触发高级检修指令，由专业人员对内衬进行全面检查与维护。

　　再次，应充分利用在线监测系统。将模型计算出的外壳安全温度阈值输入到红外监测系统中，一旦实测温度出现异常超限，系统立即报警，提醒操作人员关注可能出现的局部内衬过薄或损坏等问题，及时干预，防止事故发生。

　　最后，建立完善的钢包履历档案制度，详细记录每个钢包从上线、砌筑、使用到维修直至报废的全生命周期数据。

　　4结语

　　本研究成功构建了能够反映实际操作的钢包热-力耦合分析模型，证实了空包冷却方式、钢水过热度等是影响其热疲劳寿命的核心变量。研究提出的加盖缓冷、低温快送、缩短周转等量化优化策略，为现场有效延长钢包寿命提供了清晰的操作指引。基于模型的寿命预测结果与生产实际数据吻合良好，验证了该方法的有效性。未来研究可致力于将此预测模型与钢包在线监测系统深度融合，构建钢包全生命周期的数字孪生体，从而实现动态的健康评估与智能化的维护决策，进一步推动钢铁生产的智能化与可持续发展。

参考文献

　　［1］杨兴华.钢铁行业全氧钢包的节能效益分析［J］.节能，2025，44（6）：103-105.

　　［2］赵金龙，吴恩旭，李宏伟，等.紧凑型炼钢工序钢包全程保温技术装备研发［J］.鞍钢技术，2025（3）：65-69.

　　［3］李树卿.钢包材料使用寿命的影响因素分析［J］.冶金与材料，2025，45（3）：151-153.

　　［4］肖同达，李慕耘，徐国涛，等.300 t钢包滑板损坏原因分析及提高其连用率的技术改进［J］.耐火与石灰，2025，50（1）：26-29.

　　［5］王崇，陈昊天，赵佳伟，等.钢包下渣检测系统工艺改进［J］.冶金设备，2024（4）：70-72.
