摘要：铝合金契合航空装备对轻量化、高强度和易加工性的核心需求，在航空装备结构件生产制造领域应用广泛，且加工技术和工艺体系已日趋成熟。其机械加工后的表面质量，是直观反映工艺精度与加工质量的“第一窗口”，直接关系到结构件的装配性能、服役可靠性及整体装备品质。因此，明确铝合金结构件的表面质量要求，探究有效的质量提升工艺方法，对于保证航空装备的研制生产质量具有重要的实践意义。文章围绕铝合金结构件的表面质量要求展开分析，通过系统研究喷砂工艺和磁力研磨工艺在铝合金结构件表面质量提升的应用效果，为产品外观质量与使用性能的持续优化提供了技术参考与实践支撑。

　　关键词：航空装备；机械加工；表面质量

　　1铝合金结构件的表面质量要求

　　铝合金材料因密度低、强度高、可加工性强及性价比高等特点在航空装备制造领域中应用广泛，铝合金结构件的表面质量控制对整机装配、使用状态及安全性都有直接影响，例如，结构件机械加工过程中由于金属基材本身的导热性和热传导速率较低，容易产生热集中和高温状态下的摩擦，从而导致工艺状态不稳定，在金属表面残留毛刺、切削、氧化层等多余物，严重影响后续工序及产品外观质量。因此，针对铝合金结构件机械加工的表面质量提出具体的技术标准和管理要求，可为产品实际生产交付提供检验依据和参考［1］。

　　1.1表面质量技术标准

　　机械加工生产工序主要包括毛坯、锯下料、数控铣削、车削、钣金、钳、热处理、表面处理、喷漆等。结构件表面质量控制的基本原则是产品外观应符合工艺、图纸规定的检验要求或者检验标准要求。

　　根据航空装备结构件的交付要求和检验要求，进一步明确机械加工铝合金结构件的表面质量的基本技术标准：原材料应符合有效的工艺规程要求，材料本身应无变形、划伤、氧化变色、腐蚀。零部件表面光滑、平整、无毛刺（用手沿零件加工边角的任何位置及方向触摸均无刮卡现象）、变形、锈蚀、裂纹、压折。预埋件铆接应牢固、无松动，螺纹无缺损、无腐蚀，不允许有接刀痕和表面残留物。热处理方法符合有效的工艺规程要求，热处理后不应该有过烧、变形、翘曲、粗晶、斑点、锈蚀等不良现象，允许带有轻微的氧化色。表面处理方法符合有效的工艺规程要求，表面处理前零部件表面应无油污、油漆、金属屑及划线的涂色等多余物；表面处理后零部件表面光滑平整、无斑点、烧焦、起泡、镀层脱落、镀层不全及电镀酸性渗渣物等。允许有不可避免的轻微夹具印痕，在装配不可见面，允许棱边、角有轻微的粗糙。有涂层的区域（氧化、电镀、喷漆等）不允许有脱落或局部没有涂层。零部件清洗后的表面应呈光亮的基材色。表面无油污、酸碱及残留水印或过腐蚀迹象［2-3］。

　　制造痕迹是指产品外表面存在局部与周边有较明显的粗糙度、颜色差异或刀具、夹具印迹，包含加工打磨痕迹、刀具或夹具加工痕迹、装配试验痕迹。缺陷是指导致产品在使用环境下不足以确保外形、装配和功能的情况。产品生产制作过程中允许存在制造痕迹，但是不允许存在缺陷。从表面缺陷的角度出发，结构件任何一个表面都不允许存在深划痕、裂纹、腐蚀、毛刺等缺陷。深划痕是指表面膜层划伤或运动擦痕，已伤至基体（露出基体）或表面有明显的凹凸痕迹；裂纹是指材料内外表面的裂隙；腐蚀是指因各种原因所导致的表面金属生锈、氧化现象（无法清洗擦拭）；毛刺是指机械加工或铆接加工后附在零件表面的金属毛边。

　　铝和铝合金化学活性高、表面易腐蚀，为获得良好的防腐性能，必须对其进行化学氧化、阳极氧化、电镀等表面改性处理。部分结构件在表面处理之后还需要按照技术要求进行喷漆工序，因此表面处理之后的表面质量会直接影响下一道工序“喷漆”的顺利开展，待喷涂零部件的喷漆面应平整、不允许存在毛刺、明显划伤和铣削接刀痕，无焊瘤、无毛刺，零件表面轻微的机械性损伤经刮腻子、喷漆后能够遮盖，符合相应要求的零部件方可进行后续处理。

　　铝合金结构件的所有表面无露白、无污染。膜层应连续、均匀、完整。氧化膜层无明显色差（同一要求的同一表面上，不同区域的光泽及颜色上所表现出来的视觉差异，色差值△E≤5）。由于材料和表面状态不同，允许同一组件上颜色不一致，允许产品包铝零件和不包铝零件存在色差。允许零件包铝部分和不包铝部分存在色差。外表面不允许有水印（电镀或氧化后因清洗水未及时干燥或不彻底所形成的斑纹印迹），内表面不允许有超出色差控制要求的水印，但允许存在低于色差控制值的轻微水印，每个零件不超过3处。外表面不允许局部打磨，内表面允许有由于表面处理前金相砂纸的修磨划伤或擦伤而引起的膜层不均。电镀铝合金结构件外观要求结晶均匀细致、镀层连续、颜色正常，不允许有针孔、麻点、起皮、脱落、烧焦、粗糙等缺陷。允许有轻微的水印及不可避免的挂具印（表面处理和镀涂过程中，因装挂用辅助工具的遮挡使其与零件相接触的部位产生局部无膜层的现象）。

　　1.2表面质量管理要求

　　高标准的表面质量不仅取决于各个工序的加工水平和工艺控制精度，更依赖于质量管理体系明确的标准要求和执行程度，因此，提出明确、有效、可执行的表面质量管理要求是持续保证产品质量的重要手段。在产品设计和生产准备阶段明确设计准则、工艺要求和检验标准，制定专门的产品外观检验实施细则，对产品生产过程进行有效指导和监督。产品外观检验实施细则需要包含外观情况的基本定义、外观的目标条件（外观质量的理想但并非总能达到的情形）、可接受条件（产品外观未达到理想情况，但是在实际使用环境中可以保证完整性和可靠性）、缺陷条件（产品外观无法在实际工作环境或状态下确保外形、装配和功能的情况）以及对于产品表面各种状态的检验方法和准则，并对产品表面等级进行划分和检验标准说明，要求对所有典型产品结构和表面进行具体约束说明，避免争议和模糊处理。

　　同时，需要在各个环节开展表面质量检查和控制。首先，在结构件生产制造过程中要提前识别风险点，从原材料到后续每一道工序，加工完成后都需要进行自检和记录，逐项减少产生误差的可能性。其次，检验部门按照检验管理规定要求进行生产过程检验，并进行检验结果的记录，确保产品在生产过程中的符合性，确保产品功能、性能、外观符合验收测试程序要求。当生产过程中发现不合格产品，应立即对不合格品或故障件进行标识和隔离，按照控制程序对生产提供过程中的不合格品进行审理、纠正及预防控制。此外，还需要加大对操作人员、工艺人员、检验人员和管理人员的技术业务培训，提高生产制造团队的业务能力和责任意识，鼓励工艺技术人员探索新材料新工艺丰富表面质量管控手段，为结构件表面质量管理夯实技术基础。

　　2表面质量提升工艺方法及应用

　　铝合金结构件在生产加工阶段可能会产生毛刺、划伤、振动纹、接刀痕等表面缺陷，在工序流转和产品运输阶段也可能由于防护不周导致表面划伤，这些缺陷会对产品的表面质量造成较大影响，甚至影响后续加工工序，导致结构件表面处理后出现颜色不均匀的现象等，一般都是通过传统的手工打磨来修整结构件的表面，但是此维修方法处理精度不高、提升效果不显著且维修效率较低，会影响产品的交付质量和进度。铝合金结构件的表面修整工艺直接影响产品表面特征、使用性能和可靠性，因此探索更加高效的工艺方法处理铝合金结构件各类表面缺陷，能够有效提升表面质量，对于指导结构件实际生产具有重要的理论意义和实践意义［4］。

　　2.1喷砂工艺方法及应用

　　2.1.1喷砂工艺方法

　　喷砂工艺方法是现阶段符合经济性且应用较为广泛的表面修整工艺方法，其主要工作原理是以压缩空气为喷射动力，通过磨料的高速喷射直接冲击零件表面，其冲击和磨削作用能够有效去除表面的多余物，增强表面的机械性能和平整度等。喷砂工艺方法主要分为干喷砂和湿喷砂。干喷砂是利用压缩空气把喷料送入喷枪中，喷料的冲击强化作用一方面可以提升加工表面的硬度，另一方面也可以增强抗磨损性能。湿喷砂是指利用磨液泵将具有一定浓度的砂水混合物靠泵压或同时加压缩空气增压，从喷枪的喷嘴中高速喷出，利用高速运动的砂粒或玻璃丸，对零件表面进行加工，达到表面清理强化或光饰的目的，能够有效提升表面光洁度且不影响零件尺寸精度［5］。

　　2.1.2喷砂工艺应用效果

　　结构件的表面状态会直接影响表面处理、涂装的质量及膜层的结合力和保护效果。喷砂工艺能够改变结构件表面粗糙度和表面状态，进一步提高后续工序化学表面处理的效果，得到结合力高、表面光滑的涂层。

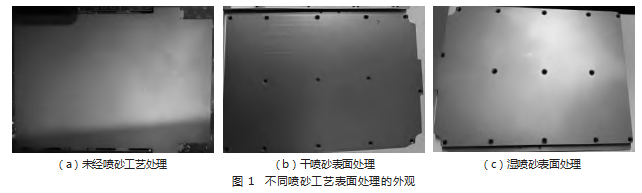

　　文章分别采用干喷砂、湿喷砂工艺处理铝合金结构件表面后进行导电氧化，通过对比不同喷砂工艺参数和结构件表面外观，探索喷砂工艺对提升结构件表面质量的作用。干喷砂采用棕刚玉（粒径0.15mm）作为喷砂，处理后的试件表面较光亮，但试件完成导电氧化后的颜色较暗；湿喷砂采用玻璃砂（粒径0.01mm）作为喷砂，在提高零件表面膜层颜色一致性的同时，能够有效提高表面处理后零件表面的光泽度，如图1所示。

　　由图1可知，湿喷砂相较于干喷砂表面提升效果更加显著，产品表面光泽度更好，但较大的喷砂压力会导致薄壁类零件产生变形，较小的喷砂压力不易去除零件表面划痕，在实际应用中需要根据零件的结构强度和形状进行工艺参数的设置。湿喷砂能够在保证膜层颜色一致性的同时，保证零件导电氧化后颜色的光泽度，但需要配套相应的工业废水处理设备，在喷砂完成后还需要进一步的烘干、吹晾等工作来处理表面的液体残留，后续工序相对较为复杂。

　　2.2磁力研磨工艺方法及应用

　　2.2.1磁力研磨工艺方法

　　数控机床高速铣削后遗留下的加工刀痕、表面硬化层以及熔融层难以去除，目前大都采用手工抛磨的方法降低表面粗糙度值，该方法加工效率低，表面质量难以保证。磁力研磨工艺方法属于非传统的表面修整方式，主要原理是利用磁铁产生的磁力使磁性磨粒在磁场作用下沿磁力线排列整齐，形成磨粒刷并压附在零件表面，当零件表面与磨粒刷产生相对运动时，磨粒刷就相当于刀具对表面产生磨削作用，从而实现对零件表面的修整。磁力研磨加工技术具有良好的柔性、自锐性、仿形性和可控性。磨粒的研磨过程属于微量切削，加工过程中产生的热量少并且能够保证工件的尺寸精度，被广泛用于光整平面、外圆面、内圆面、复杂曲面以及微型零件等多种场合。

　　2.2.2磁力研磨工艺应用效果

　　对于常规加工的铝合金结构件，在完成机械加工后可能会存在划痕、表面粗糙度不均匀等情况，容易造成表面处理后颜色不均匀的现象，影响产品交付进度和成本管控。通过采用磁力研磨工艺对产品表面划痕进行处理，在保证产品尺寸精度的前提下改善了产品外观质量和表面质量，去除了表面较浅划伤和棱边毛刺，提高了产品加工的一次合格率，节约了产品的返修成本和时间成本，同时提高了交付产品的外观质量和客户满意度。

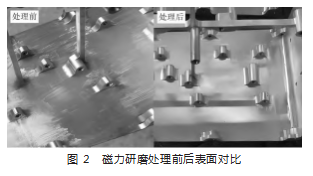

　　对于结构较为复杂的结构件，其复杂特征难以通过数控机床直接铣削加工，因此需要采用电火花加工技术，电火花工序加工完成后，零件表面会形成氧化膜层等附着物，直接影响表面外观质量。若采用普通砂纸对加工位置进行简单打磨，不仅难以彻底去除氧化膜，还可能造成表面粗糙度不均，既影响产品外观完整性与使用性能，也无法满足产品外观检验标准。而采用磁力研磨精处理工艺对电火花加工表面进行处理，可有效清除氧化膜及加工痕迹，获得平整光滑的表面，显著提升产品外观质量与表面一致性，完全契合检验要求，如图2所示。

　　3结论

　　综上所述，结构件表面质量会直接影响产品最终交付的质量和标准，文章通过明晰铝合金结构件机械加工表面的技术标准和管理要求，探讨喷砂工艺方法及磁力研磨工艺方法的基本原理和实际应用效果，为进一步提升产品外观质量水平和质量管理水平提供了理论参考和实践基础。

参考文献

　　［1］尹占桐，王克强，李兆君.车间生产管理的具体方法与措施［J］.黑龙江科技信息，2011（31）：108.

　　［2］郭金玲.机械加工表面质量管理中的不足及控制对策分析［J］.中国设备工程，2024（21）：38-40.

　　［3］张坤斌.浅析机械加工质量的影响因素及控制对策［J］.商品与质量，2020（28）：240.

　　［4］刘海文.机械加工质量的影响因素及控制对策分析［J］.百科论坛电子杂志，2020（18）：2919.

　　［5］王晓萍，张勇.机械加工表面质量管理中的不足及控制策略［J］.内燃机与配件，2021（7）：174-175.
