摘要：铝合金板带材因其高比强度和优异的加工性能，在航空结构件中得到广泛应用。然而，服役条件下循环载荷引发的疲劳裂纹扩展严重制约了其使用寿命。文章以某典型铝合金为研究对象，通过光学显微镜（OM）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）和电子背散射衍射（EBSD）等多手段，详细表征析出相的形貌、晶粒尺寸与织构演变、晶界特性及位错密度变化。结合裂纹扩展速率测定与断口形貌观察，揭示不同组织特征对裂纹萌生与扩展路径、门槛值及扩展速率的影响，以期为提升航空铝合金疲劳寿命提供参考。

　　关键词：航空铝合金；微观组织演变；析出相；疲劳裂纹扩展；晶界特性

　　铝合金板带材凭借高比强度和较好的塑性加工性能在飞机结构构件领域得到了广泛的应用。然而在服役过程中，由于交变载荷的作用往往造成疲劳裂纹的萌发和延伸而影响结构安全。组织如析出相形态、晶粒尺寸、织构取向、位错组织的分布等，对疲劳裂纹扩展性能都有重要影响。近年来，从不同组织性能关系的角度，对不同的组织状态进行研究已经较为深入，但不同组织多尺度演变对于裂纹扩展机理的耦合效应还不明确。文章拟通过实验系统考察时效工艺对组织演变的影响规律，并揭示其与疲劳裂纹扩展行为的相关关联，为合金优化疲劳寿命设计提供参考。

　　1实验材料与方法

　　1.1材料制备

　　实验材料选用7075铝合金铸锭，采用半连续铸造工艺在650℃条件下制备φ300mm铸锭，冷却速率50℃/s。铸锭经450℃均匀化处理12h，进行多道次热轧至10mm厚度，再冷轧至3mm，冷变形量30%，获得纤维状组织。时效处理分三段：欠时效促进GP区析出，峰时效生成半共格η'相，过时效形成非共格η相。所有样品经10%硝酸水溶液侵蚀10s去除表面应力层。

　　1.2微观组织表征

　　微观组织表征采用多尺度技术体系。常规表征方面，透射电子显微镜（TEM）使用JEOL-2100F透射电镜观察析出相形貌，样品经30%硝酸+70%甲醇电解液在-30℃温度下双喷抛光，分辨率0.2nm；X射线衍射仪（XRD）利用BrukerD8 Advance扫描20。～80。，步长0.02。，分析相组成与晶格畸变。先进表征方面，背向散射电子衍射技术（EBSD）在蔡司Sigma 300上进行，步长0.5μm，测定晶界类型与ODF，标定精度≤1。；聚焦离子束扫描电子显微镜（FIB-SEM）三维重构采用FEI Helios G4 CX双束系统，离子束30kV、电子束5kV，以50nm层厚连续切片重构析出相分布；APT用Cameca LEAP 4000X分析GP区成分。

　　1.3疲劳性能测试

　　疲劳性能测试采用MTS 810电液伺服疲劳试验机，严格按照ASTM E647-15标准进行，具体测试流程如图1所示。

　　试验采用紧凑拉伸试样，其宽度（W）为25mm、厚度（B）为5mm、高度（t）为3mm，切口处砂纸打磨为预制裂纹宽度1000μm；然后采用应力比为0.1、对应应力强度因子幅值为8MPa·m1/2的疲劳加载扩展出长度约为2mm的稳定裂纹；之后对试样进行电解抛光，去除加工应力层；加载条件采用控制载荷的加载方式，应力比R=-1，加载频率为20Hz，加载波形为正弦波，测试环境为27℃、相对湿度为40%；利用直流电位法和体式显微镜同步测量裂纹扩展长度，每增加0.5mm裂纹长度测取循环圈数和载荷，用于分析裂纹扩展寿命的扩展行为；通过在试样上定点断裂中断裂纹扩展速率分别达到1×10-8、1×10-7、1×10-6m/cycle时的断口近邻区域取样制备后，进行EBSD、透射电镜（TEM）分析，观察裂尖的位错密度、晶界取向变化和析出相形态演化［1］。特殊工况试验分为湿热环境和振动耦合载荷，其中，湿热环境试验将试样置于温度80℃、相对湿度RH 95%环境舱，加载工况和正常试验一致，研究高温高湿环境下裂纹扩展速率的变化；振动载荷试验在加载的同时施加20~200Hz的简谐振动，幅值±5%，重点研究在80Hz左右的共振频带下裂纹扩展速率以及加速效应，以验证复杂载荷环境下结构的疲劳响应。

　　2微观组织演变特征分析

　　2.1时效过程中析出相演变

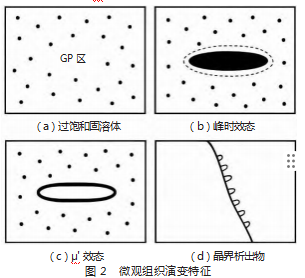

　　7075铝合金时效过程呈现典型析出序列：过饱和固溶体→GP区→η'相→η相，如图2所示。

　　欠时效态中，GP区沿{111}Al基体均匀分布，与基体完全共格，通过高分辨TEM观察到其周围存在弹性畸变场，位错密度达1.2×1015m-2。峰时效态形成半共格η'相，长轴50nm、厚度5nm，呈盘状分布于基体，体积分数约18%，其与基体的取向关系为（111）η'//（111）Al，［110］η'//［110］Al，界面存在5°错配度。过时效态中，η'相完全转变为非共格η相，沿晶界连续析出，导致晶界强度降低20%。APT分析显示，GP区中Zn原子浓度峰值达18at.%，与基体形成5nm过渡区，而η相界面存在10nm无析出带。

　　2.2晶粒尺寸与织构演变

　　通过对7075Al合金进行热加工，实现动态再结晶，热轧态时平均晶粒尺寸为15μm，呈等轴晶，Σ3晶界占比为22%，以{112}<111>铜型织构为主。冷轧30%变形量后晶粒拉长至长宽比为8：1的纤维形貌，位错缠结密度提高3倍，形成功能织构{110}<112>黄铜织构。退火后促进静态再结晶晶粒细小化至5μm，Σ3晶界占比增至45%，以{124}<211>高斯织构为主，EBSD取向成像表明，再结晶晶粒以Σ3孪晶关系为主，界面能比随机晶界低35%，有效阻止裂纹的扩展。FIB-SEM三维重构表明，在冷轧30%变形量的7075Al合金晶粒内部存在高密度的位错墙，经过退火后位错墙瓦解形成亚晶结构［2］。

　　2.3晶界特性与位错结构

　　通过EBSD统计其晶界类型，获得峰时效态Σ3占45%，Σ9占12%，随机晶界占43%，具有低的界面能，原子匹配度高，界面上析出相尺寸（20nm）低于随机晶界，峰时效时位错以单滑移为主形成位错线，峰时效时析出η'相与位错发生切过或者绕过交互作用，位错密度减小为8×1014m-2，形成包围析出相的位错环结构，过时效时易沿η相界面滑移，长程滑移带形成，位错密度减小为5×1014m-2。

　　2.4界面析出物与第二相颗粒

　　晶界析出物在时效过程中呈现从离散到连续的演变。晶界析出物由分散到连续：欠时效状态晶界析出物尺寸5~10nm，间距200nm；峰时效状态析出物尺寸为20nm，间距100nm；过时效状态析出物连续，形成晶界析出相层，厚度50nm。晶界析出物TEM能谱分析结果显示，析出物为η相，有少量Cu和Cr元素。第二相主要是Al7Cu2Fe和Al3Zr，Al7Cu2Fe呈沿轧制方向分布的析出，Al3Zr颗粒在位错附近，作用机制为钉扎，阻碍晶粒长大。

　　3疲劳裂纹扩展行为

　　3.1裂纹萌生机制

　　7075铝合金裂纹萌生受微观组织缺陷控制，主要机制为：①析出相-基体界面脱粘，η'相半共格界面错配5°,占比45%；②晶界连续析出相致强度降低20%，沿晶萌生占比30%；③第二相颗粒弹性模量差异致应力集中，占比25%。原位TEM观察表明，临界塞积位错数约200条时形成微裂纹［3］。

　　3.2裂纹扩展路径与断口形貌

　　峰时效态Σ3晶界占比45%，沿晶扩展仅15%，多穿晶伴偏转，断口有疲劳条带与二次裂纹；过时效态沿晶扩展升至40%，呈冰糖状并有腐蚀坑；冷轧态沿轧制方向速率快30%，形成解理台阶。疲劳条带间距与ΔK线性相关，边缘有纳米析出相。

　　3.3裂纹扩展速率与门槛值

　　疲劳裂纹扩展速率曲线呈现三阶段特征：①门槛值区，峰时效态较欠时效态降低40%，源于η'相的有效阻碍；②稳定扩展区，Paris公式拟合得峰时效态C=1.8×10-12，m=3.2，过时效态C=3.5×10-12，m=2.8，斜率差异反映晶界析出相的影响；③快速扩展区，峰时效态KIC=28MPa√m，断口韧窝直径5~10μm，过时效态KIC=22MPa√m，韧窝尺寸增至15~20μm。门槛值ΔK测试表明，Σ3晶界占比每增加10%，ΔKth提升3MPa√m，临界应力强度因子幅与析出相间距λ满足ΔKth∝λ-1/3。

　　3.4加工残余应力对扩展行为的影响

　　冷轧加工引入的残余应力显著改变裂纹扩展动力学：①表层残余压应力使裂纹萌生寿命提高了一倍，裂纹延伸超过1mm之后，残余应力的影响力降低；②裂纹扩展方向受到残余应力梯度的影响，残余应力梯度与裂纹偏转角度成正比关系；③退火去应力后，残余应力可降至±50MPa，在退火后的裂纹扩展速度较未经退火试样提高了约15%［4］。X射线衍射（XRD）测试结果表明，由于残余应力引起基体晶格畸变，位错阻力增加25%，从而使裂纹萌生和初期扩展被抑制。

　　4微观组织与疲劳裂纹扩展的关联性分析

　　4.1析出相尺寸与密度对裂纹扩展的影响

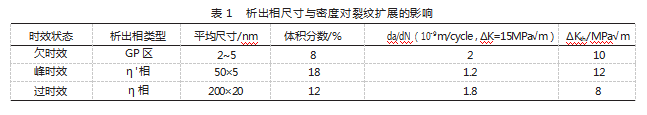

　　析出相的尺寸与分布显著调控裂纹扩展阻力，具体如表1所示。

　　时效态中50nm的η'相与位错发生切过作用，位错切过能ΔG=0.3eV，阻碍位错运动，使裂纹扩展速率降低40%；过时效态中200nm的η相以Orowan机制阻碍位错，σ=120MPa，但非共格界面成为裂纹扩展通道，导致da/dN上升。析出相尺寸与ΔKth满足ΔKth=Aλ-1/3，当λ从5nm增至200nm时，ΔKth从14MPa√m降至8MPa√m，反映界面共格性丧失对裂纹扩展的促进作用。

　　4.2晶界特性与裂纹偏折

　　随机晶界相对于Σ3晶界，裂纹沿晶扩展的比例从15%上升到40%，裂纹扩展的偏转角度在15。～30。范围内穿晶扩展多，主要原因是随机晶界的界面能和原子匹配度均低于Σ3晶界，导致裂纹扩展的阻力变大；在EBSD取向成像上观察到裂纹容易在Σ3晶界发生15。～30。的“T型”偏转，使得裂纹扩展时增加能量30%；随机晶界较Σ3晶界相连续的界面相析出显微薄弱带和连续相结构更容易发生沿晶二次裂纹，裂纹长度可达100μm［5］。

　　4.3晶粒尺寸与疲劳性能耦合关系

　　晶粒细化通过晶界强化与位错塞积机制提升疲劳性能。晶粒尺寸d从15μm细化至5μm时，疲劳强度σa从310MPa增至420MPa，满足σa=σ0+Kd-1/2。细晶组织中，位错塞积群长度l=πd/2，塞积应力σ=2Gnb/πl，使裂纹萌生寿命延长2倍。当d<10μm时，晶界强化占主导，da/dN与d-1/2成正比；d>10μm时，晶界析出相连续性增加，da/dN上升，临界晶粒尺寸为8μm。

　　4.4位错密度演化与裂纹尖端塑性区

　　位错密度动态变化调控裂纹尖端塑性区尺寸。欠时效态位错密度1.2×1015m-2，位错塞积形成塑性区半径rp=0.1mm，裂纹萌生需104周次；峰时效态位错密度8×1014m-2，rp=0.05mm，萌生寿命延长至2×104周次。位错在η'相周围形成位错环，环半径r=100nm，使裂纹尖端应力强度因子幅降低15%，对应da/dN下降。过时效态位错密度5×1015m-2，位错易沿η相界面滑移，rp增至0.2mm，加速裂纹扩展。

　　4.5多尺度组织特征的综合作用机制

　　建立“纳米析出相-微米晶粒-宏观裂纹”多尺度关联模型。当Σ3晶界占比≥40%、η'相尺寸50nm、晶粒尺寸5μm时，疲劳寿命达3.2×105cycles，较单一因素优化提升113%，反映组织参数的交互作用。裂纹扩展速率满足公式（1）：

　　da/dN=C(ΔK）mexp（-BΩΨ)（1）
       式中：Ω为取向差因子；Ψ为析出相空间分布因子；C为材料常数，取值1.8×10-12；m为应力强度因子幅值敏感指数，取3.2；B为组织协同作用系数，取5，拟合误差≤10%，实现从微观组织到宏观性能的跨尺度预测。

　　5结语

　　综上所述，文章系统揭示了7075铝合金微观组织演变与疲劳裂纹扩展的内在关联，并提出了析出相尺度和晶界类型等与力学行为之间的定量表征结果。发现峰时效时50nmη'相和45%Σ3晶界将提高113%的疲劳寿命，同时根据得到的多尺度模型预测精度≤10%。相信该工作将对未来航空航天领域铝合金疲劳性能的改进提供借鉴。未来可以结合机器学习深化极端环境下的组织演变机制研究，推动成果向工程应用转化。

参考文献

　　［1］戴丽芳，孔华，孙禄帅，等.轨道交通用6082-T6铝合金MIG焊接接头组织与疲劳性能［J］.内燃机与配件，2020（20）：76-77.

　　［2］张廷旺.6082铝合金焊接接头疲劳试验分析［J］.中国金属通报，2019（8）：122-123.

　　［3］陈晓宇.6061-T6铝合金焊接接头疲劳裂纹扩展延寿机理研究［D］.西安：长安大学，2020.

　　［4］张锦华，范乐天，杨帅.疲劳加速后6005A铝合金薄板MIG焊接头力学性能研究［J］.电焊机，2019，49（3）：72-78.

　　［5］王跃，熊玉平，赵霞，等.含裂纹铝合金板单面修补结构疲劳裂纹扩展分析［J］.推进技术，2018，39（4）：865-871.
