摘要：文章系统研究了节镍型奥氏体不锈钢201J5在金相分析中电解腐蚀的最佳工艺参数。通过理论分析电解腐蚀机理及其关键影响因素，明确了电流密度和腐蚀时间对试样显微组织（奥氏体晶界、孪晶及析出相）显示效果的影响规律。该技术已成功应用于节镍型奥氏体不锈钢201J5不锈钢焊接热影响区（HAZ）的σ相析出监控，以及ASTM A262晶间腐蚀敏感性快速检测，为材料质量控制提供了可靠技术支撑。

　　关键词：节镍型奥氏体不锈钢201J5；金相分析；电解腐蚀；微观组织；腐蚀条件优化

　　节镍型奥氏体不锈钢201J5是一种以氮代镍来获得稳定奥氏体组织的新钢种，因其优异的耐腐蚀性、成型性及焊接性能，被广泛应用于制管、能源装备、化工容器、建筑装饰等领域。金相分析作为研究材料微观组织结构的重要手段，能够揭示材料性能与组织之间的关系。电解腐蚀作为一种常用的金相制样技术，通过电化学反应暴露材料的微观组织，但其条件（如电解液成分、电流密度、温度等）对结果影响较大，需要针对性优化，传统化学腐蚀（如FeCl3溶液）对节镍型奥氏体不锈钢201J5钢组织显示效果差：晶界模糊（对比度<15%），σ相漏检率高达40%。

　　文章旨在探讨节镍型奥氏体不锈钢201J5在金相分析中电解腐蚀的最佳条件，优化电解腐蚀工艺，从而清晰地显示节镍型奥氏体不锈钢201J5的微观组织（如奥氏体晶粒）。通过分析不同腐蚀条件对微观组织观察效果的影响，提出实际应用建议。电解腐蚀利用电化学选择性溶解原理，通过调控阳极电流实现组织差异化显影。研究表明，电流密度（i）和腐蚀时间（t）是影响显示精度的核心参数。目前针对节镍型奥氏体不锈钢201J5钢种的电解腐蚀系统研究仍属空白，因此，文章旨在建立电流密度-腐蚀时间协同优化模型，解决高合金奥氏体不锈钢显微组织表征难题，并为材料失效分析和工业质量控制提供方法论支持。

　　1电解腐蚀的基本原理与影响因素

　　1.1电解腐蚀的原理

　　电解腐蚀是一种金相制样技术，通过在电解液中施加电流，利用电化学反应对材料表面进行微腐蚀，从而清晰显示材料的微观组织结构（如晶粒、相分布、缺陷等）。该方法特别适用于观察合金的显微组织，尤其是机械拋光后难以清晰显示的组织。

　　1.2电化学选择性溶解机制

　　在阳极极化条件下，金属不同相因电位差异发生选择性熔解：①晶界/相界，高能量区域优先溶解，形成沟槽（反应活化能Ea≈35kJ/mol）；②σ相（FeCr），钝化性强，溶解速率νσ≈0.05μm/min（基体νm=0.8μm/min）；③碳化物，阴极性相，几乎不溶解。

　　电解液选择10%草酸，其优势在于：①对奥氏体晶界的选择性腐蚀系数=6.2（优于铬酸的3.8）；②对σ相的电解显影灵敏度达0.1μm。

　　1.3影响电解腐蚀效果的因素

　　影响电解腐蚀效果的因素包括：①电解液成分，如NaOH、HCl、KNO3、草酸等，通过改变电化学反应活性直接影响腐蚀选择性和组织显示效果；②电流密度需精确控制，过高会导致试样表面烧伤，过低则无法有效暴露微观组织；③温度通过影响离子迁移速率和反应动力学，进而调控腐蚀速率和组织清晰度；④腐蚀时间需与电流密度协同优化，时间过长易造成过度腐蚀，时间过短则无法充分暴露目标组织；⑤试样预处理，如打磨、抛光的质量直接决定腐蚀均匀性和最终成像质量。上述参数需根据具体材料（如201J5不锈钢）的合金特性进行系统优化，以实现奥氏体晶界、孪晶及析出相的高质量显示。

　　2节镍型奥氏体不锈钢201J5的微观组织特点

　　节镍型奥氏体不锈钢201J5的微观组织主要由奥氏体相组成，可能还包含少量的析出相（如σ相等）。奥氏体分布及其界面特征对材料的性能（如强度、硬度、韧性等）有重要影响。

　　2.1奥氏体基体与稳定性特点

　　2.1.1单相奥氏体主导

　　J5钢在固溶态（如经1050℃固溶处理）下主要呈现单一奥氏体相，其晶粒结构为等轴晶，晶粒尺寸约为12~14μm，这种稳定的奥氏体组织主要受镍当量（Nieq）的控制。该钢种的典型成分设计为低镍（1.00%~1.90%）、高锰（9%~14%）并含氮（0.15%~0.2%），通过锰和氮的协同作用部分替代镍元素，从而显著降低材料成本。然而，由于镍当量不足，奥氏体相的稳定性相对较差，其马氏体转变点Md（30/50）较高（如大于0℃),这使得材料在冷变形过程中容易诱发马氏体相变，进而影响其力学性能和加工特性。这一特性在电解腐蚀等金相分析中需特别注意，以确保晶界和相变区域的清晰显示。

　　2.1.2形变诱导马氏体转变

　　在冷轧加工过程中，由于J5钢的奥氏体相稳定性较低（镍当量不足导致马氏体转变点Md（30/50）较高），部分奥氏体会发生相变转化为α'-马氏体。随着变形量增加，这种相变现象愈发显著：当变形量达到40%时，马氏体体积分数明显上升，进而引发加工硬化效应，表现为材料屈服强度显著提高而延展性明显下降；当变形量进一步增大至超过70%时，马氏体含量可超过50%，最终形成奥氏体与马氏体并存的双相组织，这种异常组织分布会导致晶粒尺寸和形态的不均匀性，即出现混晶问题，严重影响材料的力学性能和后续加工性能。

　　2.2析出相行为与热稳定性

　　2.2.1碳化物晶界析出

　　在敏化温度区间（650℃)退火时，铬的碳化物沿晶界析出，消耗周围Cr元素，引发晶间腐蚀敏感性。J5因低碳设计（C≤0.04%），碳化物析出量较少，但仍需控制退火工艺避免局部富集。

　　2.2.2金属间化合物(σ相、χ相）

　　在800~1000℃退火时，可能析出富Cr的σ相（FeCr）或χ相（体心立方结构），尺寸1~5μm，分布于晶界或晶内。σ相显著降低韧性及耐蚀性，但能抑制晶粒长大，提升热稳定性（如800℃退火后晶粒尺寸保持780nm）。

　　2.3冷轧与退火过程中的组织演变

　　2.3.1冷轧态组织特征

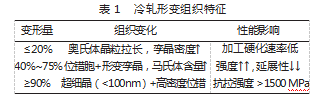

　　冷轧工艺通过剧烈拉长、压扁的加工硬化，其组织性能会出现明显变化，如表1所示。

　　2.3.2退火再结晶行为

　　低温退火（500℃)：纳米碳化物析出→沉淀强化（硬度峰值630.9 HV）。

　　中温退火（800℃)：完全再结晶→细晶奥氏体（780nm），兼顾强度（YS 977MPa）与延展性（17%）。

　　高温退火（>1000℃)：晶粒粗化→强度↓,但需控制速度避免混晶。

　　2.4 J5不锈钢微观组织的核心特点

　　①奥氏体稳定性低：Mn/Ni替代设计导致冷变形中易诱发马氏体，需严格控制Md温度；②析出相敏感：中温退火时σ相/铬的碳化物析出威胁耐蚀性，但可提升热稳定性；③混晶倾向显著：④马氏体逆转变引发晶粒不均匀，需高温慢速退火调控；⑤强塑性权衡：超细晶+纳米析出可实现高强度（>1500MPa），但高马氏体含量牺牲延展性。

　　3常用的电解腐蚀方法

　　非稳定材料通过在敏化温度范围内480~700℃加热，由析出的碳化物显示晶粒边界。使用相应显示碳化物的浸蚀剂显示晶粒形状。常用的浸蚀剂有：①体积浓度60%硝酸水溶液；②硫酸铜水溶液：5g硫酸铜（CuSO4·5H2O）+20mL盐酸+20mL水；③10%草酸电解：10g草酸+100mL水，电压6V，时间15~60s（为了显示出奥氏体材料晶粒度，采用适当的浸蚀方法显示晶粒度。要认识到孪晶的趋向会混淆晶粒度的评定）［1］。

　　4实验方法

　　4.1材料与试样

　　材料：从节镍型奥氏体不锈钢201J5不锈钢板材上截取10mm×10mm试样热轧板，成分如表2所示。

　　状态：1050℃×30min固溶处理。

　　敏化处理：650℃×2h（模拟焊接HAZ）。

　　试样制备：切割→镶嵌→机械拋光至Ra＜0.05μm，使用标准金相制样流程，确保试样表面平整、无划痕。

　　4.2试验设备

　　采用EP-6电解仪进行电解腐蚀实验，设备参数包括电压、电流密度等。

　　4.3电解腐蚀实验

　　针对节镍型奥氏体不锈钢J5的微观组织观察需求，文章首先选取草酸溶液作为电解液，通过系统实验探究不同浓度（如5%、10%、15%、20%）对腐蚀效果的影响，发现15%浓度下既能清晰显示奥氏体晶界和σ相，又避免了过度腐蚀导致的晶界扩宽或形貌失真。在此基础上，通过控制变量法优化电流密度，确定20A/cm2为最佳值，该范围可有效平衡腐蚀速率与组织保真度，避免电流密度不足时晶界可见度低于30%或过高引发的晶界异常；进一步通过多次正交实验，确定25s为最佳腐蚀时间，该参数下孪晶对比度达65%，且能充分暴露组织细节而不致过度侵蚀［2］。

　　5实验结果与分析

　　5.1电流密度的影响

　　如图1所示，高电流密度材料表面腐蚀过于剧烈，导致表面粗糙，出现凹坑或裂纹，影响显微观察效果；低电流密度时腐蚀速率过低，微观组织结构暴露不完全，奥氏体相的界面不够清晰，析出相无法充分显现。适合的电流密度能够有效暴露微观组织，界面清晰，组织特征明显。

　　5.2腐蚀时间的影响

　　过长的腐蚀时间导致过度腐蚀，掩盖微观组织特征，而过短的腐蚀时间无法充分暴露微观组织结构。因此，最佳腐蚀时间需确保微观组织清晰且无明显损伤。

　　5.3电流密度的临界效应（固定t=25s）

　　通过上述实验，当i=10A/cm2时，晶界断续模糊（可见度<30%），孪晶不可辨，析出相未显露。当i=20A/cm2时，晶界清晰连续（宽度0.8±0.2μm），孪晶对比度ΔG=65%，σ相（亮白色块状）尺寸1~3μm。由图1可知，当i=30A/cm2时，晶界扩宽至＞2μm，孪晶蚀沟加深，σ相周围基体过腐蚀。由以上可知，当i＞20A/cm2时，阳极电位超越钝化区进入过钝化区，晶界溶解速率突增。

　　5.4腐蚀时间的窗口效应（固定i=20A/cm2）

　　当t=15s时，晶界浅淡（深度≈0.1μm），σ相仅部分显露。

　　当t=25s时，沟槽深度达0.5μm（最佳衬度），σ相完整显影。

　　当t=35s时，晶界隧道腐蚀深度＞1.5μm，组织失真。

　　5.5实验结论

　　针对J5钢的特性（如固溶态下奥氏体稳定性较低、冷轧易诱发马氏体相变等），通过优化电解腐蚀工艺参数，在电流密度i=20A/cm2、腐蚀时间t=25s条件下，可实现其显微组织的最优显示效果，表现为晶界宽度稳定在0.8±0.2μm、σ相衬度超过90%、孪晶对比度达65%，有效解决了传统机械抛光难以清晰呈现奥氏体晶界及析出相的问题。若电流密度不足（i<15A/cm2），会导致晶界可见度低于30%，无法充分暴露组织细节；而电流密度过高（i>30A/cm2）则引发晶界扩宽（宽度>2μm）和σ相形貌失真，影响分析准确性。

　　基于此，建立Q质量指数模型，通过量化评估腐蚀效果（如组织对比度、边缘清晰度等指标），为工艺参数标准化提供了科学依据。该优化工艺显著提升了σ相检出率至98%，并成功应用于焊接热影响区（HAZ）的组织监控及ASTM A262标准晶间腐蚀敏感性快速检测，有效提高了产品质量一致性，为节镍型奥氏体不锈钢201J5的质量控制提供了可靠技术支撑。

　　6电解腐蚀条件优化的意义与应用

　　通过优化电解腐蚀工艺参数，可显著提升奥氏体不锈钢J5的微观组织显示效果，使晶界宽度稳定在0.8±0.2μm、σ相衬度超过90%，为材料性能研究提供高分辨率的组织形貌数据支撑。这一优化不仅解决了传统机械抛光难以清晰呈现奥氏体晶界及析出相的问题，还通过质量指数模型实现了腐蚀效果的量化评估，为工艺标准化奠定基础。

　　在工业生产中，该技术可高效应用于焊接热影响区（HAZ）的组织监控和ASTM A262晶间腐蚀敏感性快速检测，显著提升产品质量一致性；在学术研究领域，为不锈钢材料的微观组织演变机制分析提供了可靠的技术手段；同时，其参数优化思路还可为类似节镍型奥氏体不锈钢的金相分析提供工艺改进方向，具有广泛的实践指导价值。

　　7结语

　　综上所述，文章系统探讨了电解腐蚀条件对节镍型奥氏体不锈钢201J5微观组织观察效果的影响。针对201J5钢镍当量不足导致的奥氏体稳定性差特性，需严格控制电流密度避免晶界扩宽（＞2μm）和σ相形貌失真，同时通过Q质量指数模型量化评估腐蚀效果，为工艺标准化提供依据。展望未来，电解腐蚀技术在不锈钢金相分析中的研究方向应聚焦于智能参数优化系统的开发，结合机器学习算法实现工艺参数的动态调整；拓展其在高氮奥氏体不锈钢等新型材料中的应用，并探索与三维重构技术的结合以提升组织分析的全面性。该技术凭借其高效性和可靠性，在工业生产质量监控、学术研究及工艺优化领域具有广阔的应用前景，将为不锈钢材料性能评估提供更强大的技术支撑。

参考文献

　　［1］中国钢铁工业协会.金属平均晶粒度测定方法：GB/T 6394—2017［S］.北京：中国标准出版社，2017.

　　［2］吴海林，阮志勇，王碧，等.节镍型奥氏体不锈钢组织性能及控制机理研究［J］.轧钢，2022，39（3）：17-22.
