摘要：目的：通过对头孢克肟的结晶工艺进行优化，从而提高产品的含量和颜色稳定性。方法：采用单因素实验考察温度、pH值、搅拌速度和养晶时间对头孢克肟晶体含量和色级的影响；通过正交实验筛选出头孢克肟的最佳结晶工艺条件，并进行3批试验进行验证。结果：头孢克肟的最佳结晶工艺参数为：温度25℃,脱色pH=3.0、搅拌速度200 r/min，养晶时间2 h。在此条件下，头孢克肟的质量分数达到100.96%，色级为1级。此外，3批次验证试验与正交试验结果一致，产品质量符合企业内控质量标准。结论：该优化工艺操作简便，稳定性与重现性俱佳，可以有效提高产品含量，降低产品色级，产品质量完全符合企业内控标准，具备工业化生产的强大潜力。

　　关键词：头孢克肟；结晶工艺；晶体含量；稳定性；验证试验

　　0引言

　　头孢克肟（Cefixime）是第三代口服头孢菌素类抗生素，属于β-内酰胺类抗生素，其结构式如图1所示。头孢克肟属于广谱抗生素，对多种革兰氏阳性菌（如金黄色葡萄球菌、肺炎链球菌等）和革兰氏阴性菌（如沙门菌属、大肠杆菌、流感嗜血杆菌等）表现良好的抗菌活性。β-内酰胺环能够与细菌细胞膜上的青霉素结合蛋白（PBPs）紧密结合，通过干扰细菌细胞壁的合成，进而发挥抗菌作用[1]。在临床应用中，头孢克肟主要针对敏感菌引发的泌尿系统感染（如肾炎、膀胱炎、尿道炎等）、呼吸道感染（如咽炎、肺炎、扁桃体炎、支气管炎等）、胆道感染（如胆囊炎、胆管炎等）、皮肤和软组织感染（如脓疱疮、蜂窝织炎等）和性传播感染（如淋病等）[2-5]。然而，头孢克肟可能引起恶心、腹泻、呕吐、皮疹、荨麻疹、瘙痒等不良反应，罕见情况可能出现过敏性休克、肝肾功能异常[6]。

　　头孢克肟的母核是7-氨基头孢烷酸（7-ACA），是一个具有四元环结构的β-内酰胺环，这是抗生素活性的关键部分，能够抑制细菌细胞壁的合成。其N端含有一个氨基［-CH2N（O）CH3］，C端含有两个羧基（-COOH），表明头孢克肟是一种两性物质，这两个端结构对其药理活性和药代动力学具有重要影响[7]。头孢克肟是白色或浅黄色结晶性粉末，在水中的溶解度较低，但在酸性或碱性溶液中溶解度会提高，在水中不同pH值下溶解度呈U型，易溶于乙醇或二甲亚砜，微溶于丙酮。在pH值较高的环境中，其抗菌活性可能会降低。头孢克肟口服生物利用度高，且在体内分布广泛，半衰期较长，通常为12~16 h[8-9]。

　　头孢克肟原料药通常溶解在水或有机溶剂（乙醇、丙酮等）中制成浓溶液，溶解过程需要在适当的温度和搅拌条件下进行，以确保原料药完全溶解。根据需要调节溶液的pH值、离子强度等，以优化结晶条件。通常采用冷却、盐析、蒸发或反溶剂等方式析出头孢克肟晶体。在整个生产过程中，需要严格控制温度、pH值、搅拌速度、溶剂的选择和比例、离子强度等因素，以确保结晶过程的效率和产品的质量[10-11]。

　　在头孢克肟生产过程中，结晶工艺是极为关键的环节，对其质量起着决定性作用。结晶过程不仅决定晶体的纯度、晶型、粒度分布等性质，进而影响药品的稳定性、溶出度及生物利用度等关键质量属性。然而，目前由于传统结晶工艺控制相对粗放，造成制备的头孢克肟产品颗粒不均。通常，过细的晶体易导致漏晶现象，不仅影响产品的得率和流动性，还可能影响其后续的制剂性能。相反，晶粒过大则可能延长药物制剂的溶解时间，进而降低药物的生物利用度[12]。鉴于此，本研究拟采用单因素实验和正交实验对头孢克肟的结晶工艺进行优化，期待获得最佳的结晶工艺条件，对于提升药品质量、保障临床用药的安全与有效等具有重要的意义。

　　1仪器与试剂

　　1.1仪器

　　HJ-5A型磁力电动搅拌器，常州旭日；雷磁PHSJ-6L型pH值计；CH1015型恒温水浴锅，上海舜宇恒平；HP-DZF电热真空干燥箱，济南恒品机电；AL204-IC型电子天平，瑞士梅特勒-托利多；UV-5120紫外分光光度计，上海尤尼柯；LC-2010HT型高效液相色谱仪，日本岛津。

　　1.2试剂

　　头孢克肟原料，纯度99%，武汉东康源科技有限公司；纯净水，Millipore公司超纯水机自制；丙酮，分析纯；浓盐酸、浓氨水，天津江天化工有限公司；活性炭，分析纯，福建元力有限公司。

　　2实验方法

　　2.1头孢克肟结晶过程

　　准确称取10 g头孢克肟原料，溶解于100 mL丙酮和水的混合溶液中，在低温下（5℃)以250 r/min转速持续搅拌，并逐步加入4%的稀氨水，直至原料完全溶解；为了进一步脱色，加入0.05 g活性炭进行吸附脱色，30 min后进行过滤。随后，向滤液中缓慢滴加4%的稀盐酸，直至溶液过饱和并出现结晶，此时静置养晶2 h；继续滴加盐酸，直至达到头孢克肟等电点（pH≈2.1），静置养晶15 min进行后抽滤。随后，用蒸馏水对晶体洗涤2次，将样品置于30℃真空条件下干燥2 h，直至获得干燥的白色晶体，并妥善保存。

　　2.2头孢克肟含量和色级的测定

　　采用高效液相色谱法测定结晶中头孢克肟的含量。使用Waters C18反相色谱柱进行分离，流动相由磷酸盐缓冲溶液与乙腈按9∶1体积比例配制，流速精准控制在1.0 mL/min，柱温维持在35℃,以确保实验条件的稳定。在254 nm的检测波长下，精确测定头孢克肟的含量[13]。此外，用磷酸盐缓冲液（pH=7.0）溶解头孢克肟样品，在288 nm处采用分光光度计测定晶体的色级。

　　2.3单因素实验

　　在头孢克肟结晶工艺中，有多个因素对结晶过程和晶体质量有着显著影响，如温度、pH值、搅拌速度、养晶时间等。以晶体的色级、含量作为考察指标，对这几个因素进行单因素实验。

　　2.3.1温度对晶体的影响

　　按照2.1方法制备头孢克肟晶体，在结晶过程设置6个温度梯度，分别为5、20、25、30、35、45℃,考察不同温度下形成的晶体的色级和质量分数。

　　2.3.2 PH值对晶体的影响

　　按照2.1方法制备头孢克肟晶体，在结晶过程设置6个pH值，分别为2.0、2.5、3.0、3.5、4.0、5.0，考察不同pH值对头孢克肟晶体的色级和质量分数的影响。

　　2.3.3搅拌速度对晶体的影响

　　按照2.1方法制备头孢克肟晶体，在结晶过程设置6个搅拌速度，分别为100、150、200、250、300、400 r/min，探究不同搅拌速度对晶体色级和质量分数的影响。

　　2.3.4养晶时间对晶体的影响

　　按照2.1方法制备头孢克肟晶体，在结晶过程设置5个养晶时间，分别为1、2、3、4、5 h，探究不同养晶时间对晶体色级和质量分数的影响。

　　2.4正交实验设计

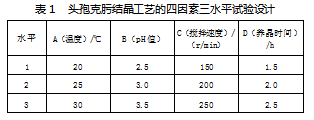

　　在单因素基础之上，对头孢克肟结晶工艺进行四因素三水平正交试验，如表1所示，以期获得最佳的结晶工艺条件。

　　3结果与讨论

　　3.1单因素实验

　　3.1.1温度对晶体质量的影响

　　图2显示不同温度对头孢克肟晶体的质量分数和色级的影响。从图2观察到，随着温度的升高，头孢克肟晶体的质量分数呈现先升后降的动态变化。在较低温度（5℃)下，分子运动和结晶速度较慢，晶体生长不完全，导致含量较低；当温度逐渐升高时，分子活性增强，结晶速度加快，晶体生长较为完善，在25℃时含量达到最高。在20~30℃的温度范围内，头孢克肟能够形成粒度分布较为均匀、结晶度较高的晶体。然而，当温度继续升高至45℃时，头孢克肟分子的稳定性下降，可能发生降解反应，从而导致质量分数降低。同时，晶体色级也受到温度的显著影响，低温时色级较浅，随着温度升高至30℃,色级逐渐正常，产品质量提高，但温度过高（35℃和45℃)时，色级又加深，因为高温下杂质更易混入晶体，或者发生副反应，影响晶体的色泽[14]。

　　3.1.2 PH值对晶体质量的影响

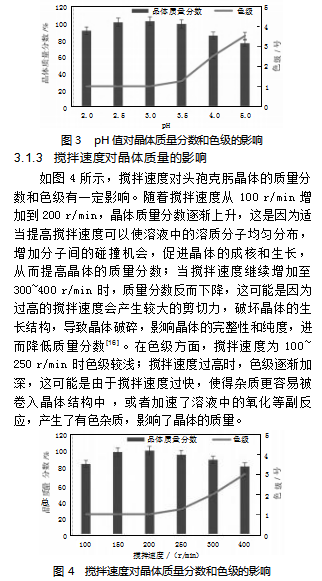

　　如图3所示，pH值对头孢克肟晶体的质量分数和色级影响显著。当pH值在2.5~3.5之间时，晶体质量分数较高，这是因为在此pH范围内，头孢克肟分子的存在形式有利于其结晶析出，形成较为纯净的晶体结构；随着pH值进一步升高至4.0~5.0，质量分数逐渐下降，这可能是由于pH值的改变影响了头孢克肟分子的电荷分布和溶解度，使其结晶过程受到干扰，导致杂质更容易混入晶体，降低了晶体的纯度和质量分数。在色级方面，pH值为2.0~3.0时色级较浅，产品质量较好；pH值升高后，色级逐渐加深，表明晶体中的杂质含量增加，这可能是因为在不合适的pH条件下，一些杂质离子与头孢克肟分子共同结晶，或者发生了化学反应，产生了有色杂质，影响了晶体的色泽[15]。

　　3.1.4养晶时间对晶体质量的影响

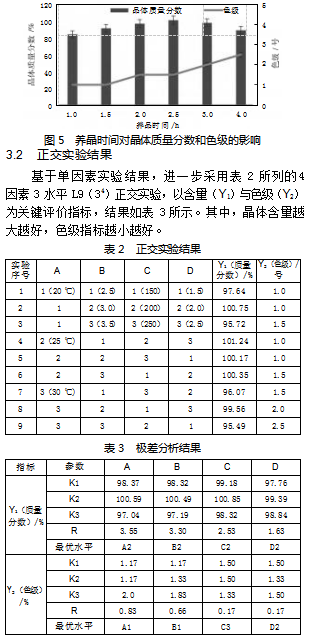

　　如图5所示，随着养晶时间从1 h延长至2.5 h，头孢克肟晶体的质量分数逐渐增加，这是因为在养晶过程中，晶体有足够的时间生长和完善，杂质有机会从晶体中排出，从而提高了晶体的纯度和质量分数；当养晶时间继续延长至3 h和4 h时，在2.5 h时晶体已经基本生长完全，含量基本保持稳定，继续延长养晶时间对晶体质量分数的提升作用不大。在色级方面，养晶时间为1~2.5 h时色级逐渐变浅，养晶时间过长至4 h时，色级无明显变化，这表明适当的养晶时间可以使晶体更加纯净，减少杂质对晶体色泽的影响，而当养晶时间达到一定程度后，晶体的质量已经稳定，再延长养晶时间对色级的改善效果不明显。

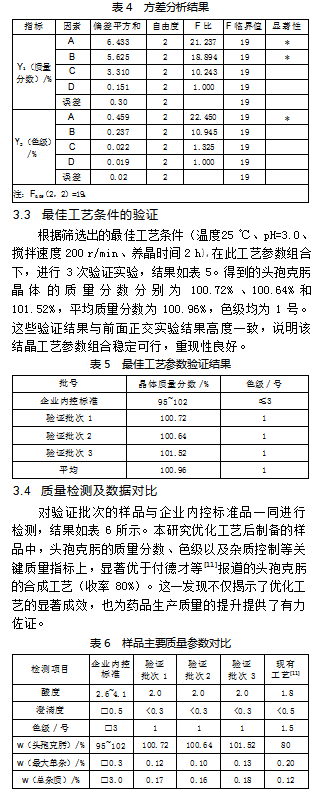

　　根据表4极差和方差分析表，各因素对晶体含量影响的主次顺序为：温度>pH值>搅拌速度>养晶时间，最佳方案是A2B2C2D2，即最佳结晶工艺条件为：温度25℃,pH值3.0，搅拌转速200 r/min，养晶时间2 h。对晶体色级影响的主次顺序为：温度>pH值>搅拌速度>养晶时间，最佳方案为A 1B1C3D3，即最佳结晶工艺条件为：温度20℃,pH值2.5，搅拌转速250 r/min，养晶时间2.5 h。　

　　3.5晶体形貌考察

　　显微镜下观察市面现有药品（图6-1）与本研究自制样品（图6-2），图6结果发现晶体的结构和形态发生明显变化。现有样品晶体结构被破碎且形态不规则，在储存及运输过程中极易出现结块现象；而通过优化工艺制备的头孢克肟样品，其晶体外观整洁，颗粒分布均匀，流动性佳，便于储存和运输。

　　4结论

　　本文通过单因素实验及正交实验对头孢克肟的结晶条件进行设计与优化。成功优选出最佳结晶工艺为A2B2C2D2，参数分别为温度设定为25℃,pH值3.0，搅拌转速200 r/min，养晶时间2.0 h。在此条件下制备的原料药质量分数达到100.96%，制剂样品色级为1号。优化工艺得到的产品颗粒均匀，流动性好。经过验证实验进一步证实，该优化工艺操作简单，稳定性与重现性良好，产品质量符合企业内控质量标准，适用于工业化生产。

参考文献

　　[1]Singh A,Tomberg J,Nicholas R A,et al.Recognition of theβ-lactam carboxylate triggers acylation of Neisseria gonorrhoeae peni-cillin-binding protein 2[J].The Journal of Biological Chemistry.2019,294(38):14020-14032.

　　[2]李华.头孢克肟联合左氧氟沙星治疗慢性肺炎的疗效研究[J].中国实用医药，2024，19（17）：107-109.

　　[3]闫树学，王璇，马晓花，等.芩翘口服液联合头孢克肟治疗小儿急性扁桃体炎的临床研究[J].现代药物与临床，2023，38（6）：1407-1411.

　　[4]王文茂.安儿宁颗粒联合头孢克肟治疗细菌性上呼吸道感染患儿的效果[J].中国民康医学，2024，36（14）：118-120.

　　[5]Stafylis C,Keith K,Mehta S,et al.Clinical efficacy of cefixime for the treatment of early syphilis[J].Clinical Infectious Diseases.2021,73(5):907-910.

　　[6]Akbayrak A,Yazar C,Alev Deresoy F,et al.Acute localized exanthe-matous pustulosis because of cefixime in a child:case report and re-view of pediatric cases[J].International Journal of Dermatology.2022,61(6):707-709.

　　[7]于守汎.头孢克肟[J].国外医药（抗生素分册），1995（5）：339-343.

　　[8]蔡爽.头孢克肟的分析方法和药物动力学研究[D].沈阳：沈阳药科大学，2003.

　　[9]霍保方，肇丽梅，邱枫，等.HPLC测定血浆中的头孢克肟及其人体药动学的研究[J].华西药学杂志，2005（4）：312-313.

　　[10]刘立英.头孢克肟合成工艺的研究[D].石家庄：河北科技大学，2010.

　　[11]付德才，刘立英，李*伟，等.头孢克肟的合成工艺研究[J].中国抗生素杂志，2010，35（5）：357-358.

　　[12]宋晓鹏，屠民海，龚俊波.头孢克肟溶析结晶过程球形生长机理探究[J].化学工业与工程，2017，34（6）：57-61.

　　[13]满彦汝，董娟，刘姣，等.HPLC法测定头孢克肟片中的有关物质[J].山东化工，2024，53（17）：186-189.

　　[14]王竟，孙华，杨梦德，等.头孢他啶双股进料结晶工艺的研究[J].化学工业与工程，2023，40（1）：90-95.

　　[15]解晨新，杜雪，苑梦洁，等.头孢拉定连续结晶工艺研究[J].化学工业与工程，2023，40（1）：96-103.

　　[16]赵晓文.氟氧头孢钠溶析结晶工艺研究[J].化工与医药工程，2021，42（6）：38-41.
