摘要：转炉高锰铁水炼钢工艺，作为钢铁行业的一项创新突破，正逐步展现出其在经济与环境两方面的卓越贡献。通过对转炉精炼过程的深入探索，科研人员发现，精准调控吹氧速率、精心调配渣系成分以及精细管理冶炼温度，是铸就高品质钢材的三大基石。实验数据清晰地表明，实施分段吹氧策略、优化渣系的碱度配比以及精确控制冶炼终点温度，能够显著提升锰元素的回收率，大幅降低钢中的磷含量，进而增强钢材的组织均匀性与性能稳定性。这一工艺革新不仅为高锰钢的生产开辟了高效、清洁的新路径，也为整个钢铁行业的可持续发展注入了强劲动力，其广泛应用前景令人期待。

　　关键词：转炉炼钢；高锰铁水；吹氧工艺；渣系优化；温度控制

　　随着高锰钢在现代工业中的广泛应用，开发高效、低成本、环保的高锰钢生产工艺成为冶金行业的重要课题。传统的高锰钢生产方法存在能耗高、成本高、污染大等问题。近年来，以高锰铁水为原料的转炉炼钢工艺，因其独特的优势受到广泛关注。文章通过系统分析转炉高锰铁水炼钢的工艺特点，探讨影响钢质量的关键因素，旨在为该工艺的工业化应用提供理论依据和技术支持。

　　1实验方法与材料

　　1.1实验装置

　　文章使用专门设计的50kg小型实验转炉系统，模拟工业规模转炉条件。系统包括镁铬砖内衬、可调节氧气喷枪、倾动装置和精确温度控制（铂铑热电偶，精度±5℃)。配备高精度氧气流量控制器（0~100Nm3/h）和废气分析系统［1］。PLC自动化控制确保实验稳定性和可重复性。辅助设备有取样装置、快速冷却系统和小型加料系统，全面模拟工业生产过程。

　　1.2原料及辅料

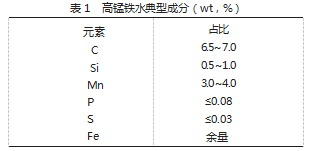

　　主要原料为50t中频感应炉熔炼的高锰铁水。辅料包括造渣剂（生石灰、萤石）、合金料（硅锰合金、金属硅）和脱氧剂（铝粒）。所有原辅料经严格成分分析和筛选。造渣剂和合金料粒度为10~50mm，确保快速熔化和均匀分布。准备少量废钢作为冷却剂。原辅料干燥处理后水分含量＜0.5%。用量根据实验条件精确计算和配比，如表1所示。

　　1.3实验步骤

　　实验按预设工艺流程进行：将1350℃高锰铁水倒入转炉，加入造渣剂。初始高速吹氧（80Nm3/h，3min）进行脱碳和升温，转入中速吹氧（60Nm3/h，5~7min）控制锰氧化。每分钟取样分析，适时加入合金料。接近目标温度（1620~1650℃)时，转入低速吹氧（40Nm3/h）控制终点成分。最后停止吹氧，出钢。通过调整吹氧参数和造渣剂添加量控制反应。实验流程，如图1所示。

　　1.4分析测试方法

　　采用多种先进分析测试方法：直读光谱仪（ARL 4460型）分析钢水成分，精度±0.01%；高频红外碳硫分析仪（LECO CS744型）测定C、S含量，精度±0.0001%；X射线荧光光谱仪（XRF-1800型）分析渣样；电子探针显*分析仪（EPMA-1600型）研究脱磷机理；光纤测温系统实现连续无接触测温；EMF法测定溶解氧含量。进行金相分析和力学性能测试评估*观组织和性能。所有方法遵循标准，定期校准确保数据准确性。

　　2工艺参数对钢质量的影响

　　2.1吹氧工艺的影响

　　2.1.1吹氧速率

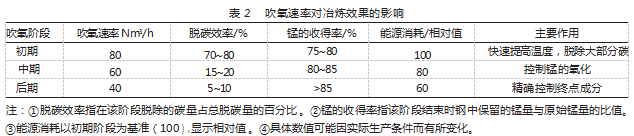

　　吹氧速率是影响转炉高锰铁水炼钢质量的关键因素。实验研究表明，吹氧速率直接影响脱碳速度、温度上升率和锰的氧化损失。采用三段式吹氧法，即初期高速（80Nm3/h）、中期中速（60Nm3/h）、后期低速（40Nm3/h）的吹氧模式，可以在保证脱碳效率的同时，将锰的收得率提高到85%以上［2］。初期高速吹氧快速提高温度并脱除大部分碳，中期中速吹氧有利于控制锰的氧化，后期低速吹氧则有助于精确控制终点成分。实验结果显示，优化吹氧速率可以显著提高冶炼效率和钢水质量，同时减少能源消耗，如表2所示。

　　吹氧方式对高锰钢的冶炼过程和最终质量有显著影响。研究比较了单枪顶吹、双枪顶吹和顶底复合吹等不同吹氧方式的效果。结果表明，相比传统单枪顶吹，双枪顶吹可以提高氧气利用率，改善炉内反应的均匀性。顶底复合吹则进一步优化了冶炼效果，底吹氮气可以增强钢液的搅拌效果，促进渣-金属反应，有利于脱磷和脱硫。在相同的总氧气用量下，顶底复合**单纯顶吹可以将脱磷率提高约10%，脱硫率提高约15%。此外，复合吹还可以减少飞溅，延长炉衬寿命，提高钢水的均匀性和纯净度。

　　吹氧时间的控制对高锰钢的冶炼质量至关重要。实验研究表明，最佳吹氧时间范围为10~12min。在这个时间范围内，可以实现充分脱碳（碳含量＜0.1%），同时保持较高的锰收得率（＞85%）。吹氧时间过短会导致脱碳不充分，残留碳量高，影响钢的性能；而吹氧时间过长则会造成过度氧化，增加锰的损失，并可能引入过多的氧。实验还发现，吹氧时间与钢水温度、渣系碱度等参数密切相关［3］。在高碱度渣系条件下，可以适当缩短吹氧时间；而在低初始温度条件下，则需要延长吹氧时间以确保充分升温。

　　2.2渣系优化的影响

　　2.2.1渣系碱度

　　渣系碱度是影响高锰钢冶炼质量的关键因素之一。实验研究确定了最佳渣系碱度范围为2.5~3.0（以CaO/SiO2比值计）。在此碱度范围内，可以实现较高的脱磷率（＞80%），同时保持较低的锰损失（＜15%）。碱度过低会导致脱磷效果不佳，而碱度过高则可能引起过度脱锰和耐火材料的侵蚀。实验还发现，渣系碱度与吹氧强度和温度存在交互作用。在高温条件下，可以适当降低渣系碱度；而在强氧化条件下，则需要提高渣系碱度以防止过度脱锰。

　　2.2.2渣系成分

　　渣系成分对高锰钢的冶炼过程和最终质量有重要影响。研究重点考察了CaO、SiO2、MgO、Al2O3和MnO等主要组分对冶炼效果的影响。实验结果表明，适当提高CaO含量（50%~55%）可改善脱磷效果，但过高会增加锰的氧化损失。SiO2含量影响渣的流动性，控制在15%~20%范围内较为适宜。MgO的添加（6%~8%）可保护耐火材料，但含量过高会降低渣的流动性。适量的Al2O3（3%~5%）可降低渣的熔点，改善流动性［4］。MnO含量则直接反映锰的氧化程度，控制在12%~15%较为理想。

　　2.2.3渣量

　　渣量是影响高锰钢冶炼效果的重要因素之一。实验研究确定了最佳渣量范围为钢水重量的8%~12%。在此范围内，可以实现较高的脱磷率（＞80%），同时保持较低的锰损失（＜15%）和合理的能耗。渣量过少会导致脱磷不充分和温度控制困难，而渣量过大则会增加锰的氧化损失和能耗。实验还发现，渣量与吹氧强度和初始温度存在交互作用。在高吹氧强度条件下，可以适当减少渣量；而在低初始温度条件下，则需要增加渣量以确保充分升温。此外，渣量的控制还需要考虑渣系成分和碱度的影响。

　　2.3温度控制的影响

　　2.3.1初始温度

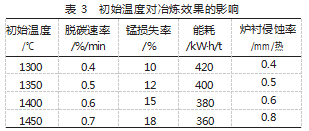

　　初始温度对高锰钢冶炼过程和最终质量有显著影响。实验研究确定了最佳初始温度范围为1350~1400℃。在此温度范围内，可以实现较快的脱碳速率，同时保持较低的锰损失（＜15%）和合理的能耗。初始温度过低会导致脱碳困难和能耗增加，而初始温度过高则会增加锰的氧化损失和炉衬侵蚀。实验还发现，初始温度与吹氧强度和渣量存在交互作用。在高初始温度条件下，可以适当降低吹氧强度；而在低初始温度条件下，则需要增加渣量以确保充分升温，如表3所示。

　　2.3.2冶炼过程中的温度变化

　　冶炼过程中的温度变化对高锰钢的质量控制至关重要。研究表明，理想的温度曲线呈“S”型：初期快速升温，中期缓慢升温，后期稳定控温。初期快速升温（15~20℃/min）有利于加速脱碳和脱磷反应；中期缓慢升温（5~10℃/min）可以控制锰的氧化损失；后期温度控制在1620~1650℃范围内，有利于终点成分的精确控制。实验发现，温度变化率与吹氧强度、渣系组成密切相关。在高碱度渣系条件下，温度上升速度较快，需要适当降低吹氧强度；而在低碱度条件下，可能需要增加吹氧强度以维持足够的反应温度。

　　2.3.3终点温度

　　终点温度是决定高锰钢最终质量的关键因素。实验研究确定了最佳终点温度范围为1620~1650℃。在此温度范围内，可以保证钢水中合金元素的充分溶解，同时避免过度的温度损失和氧化。终点温度过低会导致合金元素溶解不充分，影响钢的性能；而终点温度过高则会增加能耗，加剧锰的氧化损失，并可能引起夹杂物的增多。研究发现，终点温度与钢种、出钢方式和后续处理工艺密切相关。对于需要进行LF精炼的高锰钢，可以将终点温度控制在较低范围（1620~1630℃);而对于直接浇注的钢种，则需要适当提高终点温度（1640~1650℃)以补偿浇注过程中的温度损失。

　　3工艺优化及效果分析

　　3.1优化后的工艺参数

　　通过系统的实验研究和数据分析，确定了转炉高锰铁水炼钢的最优工艺参数。吹氧采用三段式控制：初期80Nm3/h、中期60Nm3/h，后期40Nm3/h。渣系碱度控制在2.8~3.0，渣量为钢水重量的10%~12%［5］。初始温度设定在1380~1400℃,终点温度控制在1630~1650℃。优化后的工艺参数综合考虑了脱碳效率、锰收得率、脱磷效果和能源消耗等因素，实现了高锰钢生产的全面优化。

　　3.2钢质量改善效果

　　优化后的工艺显著提高了高锰钢的质量。碳含量精确控制在0.9%~1.2%范围内，锰含量稳定在12.5%~13.5%。磷含量降低到0.04%以下，硫含量控制在0.003%以下。钢水中的氧含量减少到30ppm以下，氮含量控制在80ppm以内。*观组织均匀性显著提高，夹杂物数量减少50%以上。力学性能测试显示，抗拳强度提高8%~10%，韧性提升15%~20%。这些改善使得产品更好地满足了高端应用的需求。

　　3.3经济效益分析

　　优化后的工艺带来了显著的经济效益。首先，锰的收得率从原来的80%提高到88%，每吨钢可节省锰铁30~40kg。能源消耗降低约10%，每吨钢节省电耗40~50kW·h。炉衬寿命延长20%，大幅减少了维修成本和停产时间。产品合格率从95%提升到98.5%，减少了返工和废品损失。综合计算，每吨高锰钢的生产成本降低约8%~10%，年产100万吨的钢厂可增加利润3000~4000万元。

　　3.4环境效益分析

　　优化工艺显著改善了生产过程的环境表现。烟尘排放量减少25%，达到国家超低排放标准。CO2排放强度降低12%，为钢铁行业减碳做出贡献。废水循环利用率提高到98%，大幅减少了新水消耗和废水排放。固体废弃物利用率提升到95%以上，钢渣、除尘灰等副产品实现了资源化利用。噪声水平降低5~8dB，改善了工作环境。

　　4结语

　　文章通过系统实验和分析，深入探讨了转炉高锰铁水炼钢工艺中影响钢质量的关键因素。研究结果表明，通过优化吹氧工艺、调整渣系组成和精确控制冶炼温度，可显著提高高锰钢的质量和生产效率。这一工艺不仅能够降低生产成本，还能减少环境污染，为高锰钢的清洁生产提供了新的技术路线。未来研究应进一步深化工艺参数的精细化控制，探索自动化和智能化生产方案，以推动该工艺在工业规模上的广泛应用。

　　［1］郭振泳，杨鹏.高废钢比对转炉冶炼工艺的影响分析及控制措施［J］.山西冶金，2024，47（8）：252-254.

　　［2］杨文远，彭霞林，王明林，等.转炉高锰铁水炼钢工艺研究［J］.炼钢，2024，40（1）：14-18+23.

　　［3］钟良才，刘承军，闵义，等.铁水预处理-转炉炼钢-炉外精炼数据驱动模型研究进展综述［J］.冶金自动化，2023，47（1）：53-67.

　　［4］富强，刘真海，姚志龙，等.转炉高效冶炼工艺技术的研究和开发［J/OL］.炼钢，1-8［2024-09-13］.

　　［5］田春健，臧喜民，张利武，等.转炉高废钢比炼钢技术的发展状况与探讨［J］.钢铁研究学报，2024，36（6）：692-706.
