摘要：随着中国工业的快速发展，对环境污染的加剧和水资源的短缺日益加剧。常规的废水处理技术已经不能满足对高含盐量、高有机物、高毒性的废水的处理要求。本研究旨在探讨基于机械蒸汽再压缩（MVR）技术的废水处理方案。该方案通过利用机械压缩产生的蒸汽，提高废水蒸发效率，实现能源的回收和废水的浓缩。系统流程包括废水预处理、预热、MVR蒸发器处理、蒸汽再压缩、浓缩后废水处理以及蒸汽和水分离。关键设计考虑了MVR蒸发器的选择和设计，以最大程度地提高蒸发效率。综合考虑了能源回收、废水预处理、操作优化和废水后处理等因素，以确保系统的高效稳定运行。该废水处理方案为实现废水零排放和资源回收提供了一种可行的技术途径。

　　关键词：油气回收；方案；技术应用

　　0引言

　　全球工业化进程中，废水排放问题日益突出，对环境造成了严重威胁。在这一背景下，寻求高效、环保的废水处理技术显得尤为紧迫。机械蒸汽再压缩（MVR）技术因其能源回收和废水浓缩效果显著的特点，成为解决废水处理难题的一种有前景的方法。

　　MVR蒸发工艺通过利用机械压缩产生的蒸汽，实现对废水的高效蒸发，从而将废水中的有害物质浓缩。这不仅有助于降低排放量，还能实现能源的有效回收。本研究旨在深入探讨基于MVR蒸发工艺的废水处理方案，以应对环境保护和资源可持续利用的迫切需求。通过对该技术在实际应用中的性能、效率和经济性的深入研究，期望为工业废水处理提供创新且可行的解决方案，推动环境友好型废水处理技术的应用和推广。

　　1流程及装置

　　1.1 MVR工艺流程

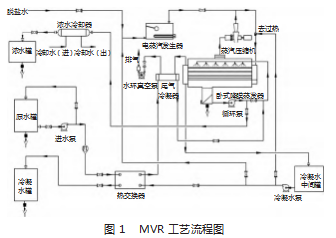

　　MVR（Mechanical Vapor Recompression）是由机械蒸汽压缩机对蒸发器产生的二次蒸汽被压缩，使蒸汽的压力和温度升高，并作为补充或加热蒸汽重新进入蒸发器过程。废水预处理：废水从源头进入系统前，可能需要进行预处理，例如去除悬浮固体、调整pH值或去除杂质。预热：废水通过热交换器等设备进行预热，以提高后续蒸发过程的效率。这一步通常利用已经蒸发的废水中提取的热能。MVR蒸发器：预热后的废水进入MVR蒸发器，在这里蒸汽通过机械压缩产生，用于加热和蒸发废水。蒸汽再通过膨胀腔提高温度和压力，然后重新注入蒸发器，实现能源的回收。蒸汽再压缩：蒸汽再经过机械压缩，提高温度和压力，以增加其对废水的蒸发能力。浓缩后废水：废水在MVR蒸发器中经过浓缩，其中污染物得以浓缩。这一步骤实现了对废水的有效处理和资源回收。废水后处理：浓缩后的废水可能需要经过进一步的处理，以满足排放标准或实现再利用。这可能包括化学处理或其他物理处理方法。蒸汽和水分离：在废水处理后，需要对产生的蒸汽和水分进行分离，以回收水分并防止有害物质的排放。整个流程通过蒸汽的循环利用和机械压缩，最大限度地提高了能源效率，使MVR技术成为一种可持续的废水处理方案。MVR工艺流程图，如图1所示。

　　1.2主要装置

　　MVR（Mechanical Vapor Recompression）工艺关键装置主要包括MVR蒸发器、预热器、机械压缩机、蒸汽再压缩系统、蒸汽和水分离装置、控制系统这些装置协同工作，使MVR工艺成为一种高效、可持续的废水处理方案。装置的具体设计和配置取决于废水的性质、处理要求以及系统的规模。

　　1.3 MVR蒸发工艺的优点

　　MVR技术利用了自身产生的二次蒸汽的能量，从而充分利用了潜热，和传统工艺相比较具有一下优点：

　　1）能源利用率高：MVR蒸发工艺通过机械压缩产生的蒸汽再压缩，实现了能源的回收。这种循环利用系统降低了能耗，提高了整体能源效率。

　　2）蒸发效率高：机械压缩产生的高温高压蒸汽能够有效加热废水，提高了蒸发效率。除此之外，相比传统蒸发工艺，MVR蒸发工艺能够在相对较低的温度下实现更高的蒸发浓缩效果。废水浓缩：MVR蒸发工艺可以将废水中的水分浓缩，减小废水体积，降低处理成本，并减少对环境的负担。

　　3）适应性强：MVR蒸发工艺适用于处理各种类型的废水，包括高浓度废水。其设计灵活，可以根据不同工业领域的需求进行调整和优化。而且其可以降低排放。通过将有害物质集中在浓缩废水中，MVR蒸发工艺有助于降低有害物质的排放，符合环保要求。

　　4）操作成本低：由于能源回收和高效蒸发，MVR蒸发工艺通常具有相对较低的操作成本，特别是在处理高浓度废水时更为明显。

　　2废水处理方案

　　2.1单效MVR系统废水处理方案

　　单效MVR系统为常规废水处理方案，废水首先经过预处理，去除固体颗粒、油脂等。然后，通过蒸发浓缩，将废水中的水分蒸发出来，产生浓缩液。在这个过程中，机械蒸汽再压缩系统用于提供额外的热能，使得蒸汽能够再利用，降低能耗。最后，通过辅助处理如冷凝、结晶等步骤，可以得到处理后的水和固体产物。这种系统在处理废水时，能够实现蒸汽能量的高效利用，从而降低整体能耗和环境影响。

　　2.2三效MVR系统废水处理方案

　　三效MVR系统是一种进一步提高蒸汽效能的废水处理方案。这系统相比单效MVR系统，通过多个蒸发效应级联，进一步降低能耗。废水进入三效MVR系统，系统中包括三个级联的蒸发器，每个蒸发器称为一个效应。每个效应中，机械蒸汽再压缩用于提高蒸汽温度和压力，实现能量的循环利用。这种多效系统能够更充分地回收蒸汽能量，减少能耗。处理后的水可进一步经过终端处理，以确保水质达到环保标准，可以用于再循环或安全排放。使用三效MVR系统的废水处理方案相对于单效系统有更高的效能，但也需要更复杂的工程设计和更高的投资。这种系统在对能耗有严格要求的环境中尤为适用。

　　2.3单效MVR系统与三效MVR系统能耗和成本分析

　　实验方案将3%浓度硫酸铜溶液作为入口溶液，入口温度为25℃,流量1 000 kg/h，蒸发器温差5℃。单效MVR系统中蒸发器压力为50 kPa，三效MVR系统中第一蒸发器压力为80 kPa，第二蒸发器压力为65 kPa，第三蒸发器压力为50 kPa。

　　2.3.1能耗分析

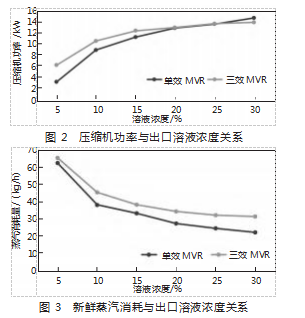

　　实验中随溶液出口浓度的变化，压缩机功率和新鲜蒸汽消耗均成规律性变化，如图2、图3所示。

　　2.3.2成本分析

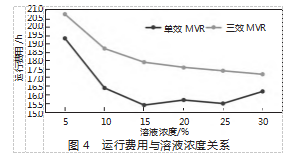

　　以电力价格为1元/（kW·h），工业蒸汽价格区间200元/t计。两种系统运行费用与溶液浓度由如图4关系曲线。

　　通过对比发现在能耗方面单效MVR系统相对较简单，但其能耗相对较高，因为只有一个蒸发效应。三效MVR系统通过多个效应的级联，能够在更低的蒸汽压力下完成蒸发，从而降低总体能耗。在成本方面三效MVR系统相对于单效系统在工程设计上更为复杂，需要更多的设备和控制。这也导致了相对较高的运行投资成本。然而，在长期运行中，由于更低的能耗，三效系统可能会在能源成本上实现更好的回报。

　　3结论

　　本文基于MVR蒸发工艺给出了单效MVR与多效MVR的废水处理方案，结果表明，单效MVR可用于处理相对低浓度的废水，能够有效蒸发水分并浓缩废水。多效MVR则适用于处理更高浓度的废水通过多级蒸汽压缩，可以实现更高的蒸发效率，降低处理成本。然而，在实际生产活动中，要充分发挥MVR技术的优势，需要深入研究系统的设计与优化，以及蒸发过程中的各种操作参数的调整。

　　参考文献

　　[1]张金彪.絮凝氧化锆膜微滤处理轧钢乳化液废水[M].天津：天津大学硕士学位论文，2007：6.

　　[2]马跃辉.MVR蒸发工艺及其应用实践之研究[J].石化技术，2018（3）：179.

　　[3]蒋智恒.废水处理中应用MVR蒸发工艺实践研究[J].科技视界，2018（19）：198-199.

　　[4]焦冬生.机械压汽蒸馏海水淡化系统的可用能分析[J].太阳能学报，2008（10）：1197-1203.

　　[5]石荣铭，钟国清.利用废铜腐蚀液制取饲料添加剂碱式氯化铜[J].中国饲料，2006（1）：25-26.

　　[6]丁润发.三效热泵蒸发工艺在含氨废水处理中的应用及经济分析[J].广东化工，2006（5）：86-87.
