摘要：汽车车灯配光纹具有调节车灯光线的作用，直接关系到汽车的使用性能和安全性能。汽车车灯配光纹具有单元尺寸小、单元结构类似、单元数量多和造型精度要求高等特点，手工建模存在重复性工作量较大、建模效率不高的问题。为解决上述问题，基于NX10二次开发平台，开发了汽车车灯圆点配光纹快速建模功能模块。首先，使用菜单脚本工具(MenuScript)，制作用户自定义菜单和Robbin工具条，将开发的圆点配光纹功能模块与NX系统无缝集成；接着，通过用户界面编辑器(Block UI Styler)制作具备NX统一风格的圆点配光纹人机交互界面对话框；最后，基于圆点配光纹手工建模的原理和思路，利用应用程序接口(NX Open API)函数实现了圆点配光纹的自动建模。实践证明，设计的程序能够极大地提高圆点配光纹的建模效率，加快相关车灯产品的开发进程。

　　关键词：汽车车灯；配光纹；NX二次开发；快速建模

　　0引言

　　汽车车灯通常由灯泡、反射镜和配光镜3部分组成，其中反射镜和配光镜上分布着大量的配光纹，其作用是散射光线，使灯光亮度均匀[1]。配光纹种类很多，不同配光纹的配光效果不同。一般情况下一个车灯同时配置多种配光纹，常见的有金字塔配光纹、鱼眼配光纹、柱状配光纹等，如图1所示。

　　汽车车灯配光纹具有单元尺寸小、单元结构类似、单元数量多和造型精度要求高等特点。配光纹单元一般分布在车灯曲面上，虽然各个配光纹单元结构类似，但仍然需要逐个单元手工绘制，不能采用阵列方式来快速地完成，重复性工作量较大，通常占据整个车灯造型工作量的20%以上[2]。因此，如果能提高车灯配光纹的建模效率，将直接缩短汽车车灯新产品开发周期并降低开发成本。NX软件是功能强大的CAD/CAM/CAE集成软件，广泛应用于各种工业产品的设计和制造。面向车灯配光纹建模等具体应用时，NX为用户提供了二次开发接口，方便用户进行专用工具集的定制，使用户能够自行开发适合特殊需求的、效率更高的CAD功能[4]。廖敦明等[5]基于NX 9.0平台利用NX Open C++/NX Open API技术，开发了汽车管路自动化胎具设计系统，能够实现胎具标准件的自动装配，缩短了胎具设计周期，提高了胎具设计效率。钱柳刚等[6]通过深沟球轴承以及圆锥滚子轴承两个实例，阐述了NX二次开发方法在轴承参数化快速设计中的应用。葛成荣[7]基于KF(Knowledge Fusion)技术，通过NX二次开发手段设计开发出拨叉零件的智能设计建模模块，有利于提高拨叉零件设计和建模的工作效率。黄晓明等[8]基于NX Open API开发了一个自动化、集成化、高效率的电极设计系统，不仅提高了电极设计的速度，而且使企业的电极管理更趋标准化。曹澍等[9]基于NX软件二次开发功能，开发了一款适用于弧面分度凸轮机构快速建模的参数化设计系统，缩短了弧面凸轮机构的设计周期并减少了重复性工作量。黄阳等[10]将NX二次开发技术应用于减速器设计，通过参数化设计简化了减速器的设计流程，减少了重复性设计工作。

　　本文针对汽车车灯圆点配光纹手工建模重复性工作量大、建模效率低的问题，基于NX二次开发技术实现了圆点配光纹的自动化快速建模，提高了车灯配光纹的建模效率，缩短了汽车车灯新产品的开发周期并降低了开发成本。

　　1圆点配光纹建模原理

　　车灯配光纹种类不同，其建模方法也各不相同，一般来说，可以分为两步：网格划分和配光纹建模。网格划分是指在车灯曲面上生成曲线，用来确定配光纹的位置和边界。

　　已知一组原始曲面、组成网格的两组曲线、圆点配光纹的直径和高度、生成圆点配光纹的矢量方向，圆点配光单元的建模原理如下。

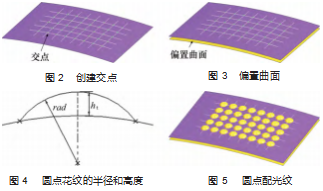

　　(1)求组成网格的两组曲线的交点，如图2所示。

　　(2)将原始曲面偏置距离hf=rad-ht得到偏置曲面，曲面偏置方向与给定的生成圆点配光纹的矢量方向相反，如图3所示，其中rad表示圆点配光纹的半径，ht表示圆点配光纹的高度，如图4所示。

　　(3)将交点投影到偏置曲面上得到投影点，以投影点为圆心创建球面。

　　(4)以原始曲面为边界，对球面进行裁剪，最终得到圆点配光纹单元，如图5所示。

　　2圆点灯花快速建模程序开发

　　以NX 10为开发平台，利用NX二次开发模块开发了汽车车灯圆点配光纹快速建模功能模块，具体包括使用MenuScript编写菜单文件，使用Block UI Styler制作人机交互对话框，使用NX OPEN API函数实现圆点配光纹的快速建模功能。

　　2.1菜单文件和Robbin工具条制作

　　MenuScript是一种NX定义的具有一定语法规则的脚本语言，允许用户对原有的菜单和工具条进行编辑，也可以生成自定义的菜单和工具条[11]。

　　2.1.1菜单文件制作

　　在用户自定义的二次开发路径下新建startup文件夹，在该文件夹中新建扩展名为.men的脚本文件，输入相应的脚本代码完成系统菜单的制作，启动NX后自动加载的菜单界面如图6所示。车灯配光纹快速建模系统的菜单放置于“帮助”菜单之后，包含灯花、电铸纹、条纹面和辅助功能4个二级菜单，每个二级菜单又分别包含若干具体的功能命令，本文开发的圆点配光纹位于灯花这个二级菜单下。菜单脚本文件的制作思路如下。

　　(1)首先声明版本号VERSION 170，并添加编辑菜单的语句EDIT UG_GATEWAY_MAIN_MENUBAR。

　　(2)一级菜单的脚本代码以语句AFTER UG_HELP开始，以语句END_OF_AFTER结束，表示将车灯配光纹快速建模系统菜单放置在“帮助”菜单之后，其中UG_HELP为“帮助”菜单的标识符。使用关键词CASCADE_BUTTON和LABEL分别指定一级菜单的标识符和标签。一级菜单的脚本代码为：

　　AFTER UG_HELP

　　CASCADE_BUTTON chedeng

　　LABEL车灯配光纹快速建模系统

　　END_OF_AFTER

　　(3)二级菜单的脚本代码以语句MENU chedeng开始，以语句END_OF_MENU结束，其中chedeng是一级菜单的标识符。同样使用关键词CASCADE_BUTTON和LABEL分别指定二级菜单的标识符和标签。二级菜单的脚本代码为：

　　MENU chedeng

　　CASCADE_BUTTON denghua

　　LABEL灯花

　　CASCADE_BUTTON dianzhuwen

　　LABEL电铸纹

　　CASCADE_BUTTON tiaowen

　　LABEL条纹面

　　CASCADE_BUTTON fuzhu

　　LABEL辅助功能

　　END_OF_MENU

　　(4)三级菜单的脚本代码同样以关键词MENU开始，以关键词END_OF_MENU结束。不同的是，三级菜单的标识符使用关键词BUTTON来指定，并且需要使用关键词BITMAP指定图标，这是因为三级菜单是具有特定功能的命令，不再包含任何子菜单。以本文开发的圆点配光纹为例，相关的三级菜单的脚本代码为：

　　MENU denghua

　　BUTTON fengchao

　　LABEL蜂巢配光纹

　　BITMAP chedeng/dianzhuwen/6dianzhuwen2.bmp

　　BUTTON yuyan

　　LABEL鱼眼配光纹

　　BITMAP chedeng/denghua/yuyandenghua.bmp

　　BUTTON jinzita

　　LABEL金字塔配光纹

　　BITMAP chedeng/denghua/jinzita.bmp

　　BUTTON meihua

　　LABEL梅花配光纹

　　BITMAP chedeng/denghua/meihua.bmp

　　BUTTON yuandian

　　LABEL圆点配光纹

　　BITMAP chedeng/denghua/yuandian.bmp

　　END_OF_MENU

　　2.1.2 Robbin工具条制作

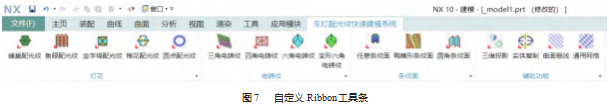

　　在startup文件夹下新建扩展名为.rbn的脚本文件，输入相应的脚本代码完成Robbin工具条的制作，启动NX后自动加载的Ribbon工具条如图7所示。

　　在Robbin脚本中缺省了用于指定标签的关键词LABEL和指定位图的关键词BITMAP，但是这不影响标签和图标的正常显示，因为在菜单脚本文件中已经指定了，所以Robbin脚本文件代码较为简洁清晰。以灯花这一组为例，Robbin脚本文件的部分代码如下所示。

　　TITLE车灯配光纹快速建模系统

　　VERSION 170

　　BEGIN_GROUP灯花

　　BUTTON fengchao

　　BUTTON yuyan

　　BUTTON jinzita

　　BUTTON meihua

　　BUTTON yuandian

　　END_GROUP

　　2.2对话框设计

　　Block UI Styler是NX中制作人机交互界面对话框的可视化模块[12]，具有可视化功能，可以方便地制作具有NX风格的交互界面，该界面能与NX集成，操作方便高效，有效降低二次开发难度[13]。使用Block UI Styler设计的圆点配光纹对话框如图8所示，该对话框共有4个组和6个控件。第1个组为“曲面”，包含“选择对象”控件，用于选择曲面；第2个组为“曲线”，包含2个“曲线收集器”控件，分别用于选择两组曲线；第3个组为“参数”，包含两个“双精度”控件，分别用于输入圆点半径参数和圆点高度参数；第4个组为“配光纹生成方向”，包含一个“反向”控件，用于指定圆点配光纹的生成方向。

　　在用户自定义的二次开发路径下新建application文件夹，将对话框命名为yuandiandenghua并保存到application文件夹中，会产生yuandiandenghua.dlx、yuandiandenghua.hpp、yuan⁃diandenghua.cpp三个文件，分别是对话框图形界面文件、对话框C++语言头文件和对话框C++语言模板文件。

　　2.3圆点配光纹程序开发流程

　　基于圆点配光纹手工建模的原理和思路，利用应用程序接口(NX Open API)函数开发圆点配光纹功能模块的具体流程如下。

　　2.3.1搭建应用程序框架

　　打开Visual Studio 2012，选择NX10 NXOpen C++Wizard模板，新建名为yuandiandenghua的应用程序框架，并删除项目自动生成的.cpp文件和.hpp文件，将创建对话框时保存在ap⁃plication文件夹中的yuandiandenghua.hpp和yuandiandenghua.cpp文件添加到应用程序框架中。

　　2.3.2获取用户输入

　　(1)使用选择对象(SelectObject)控件，获取用户选择的原始曲面，记为selectedFaces。需要注意的是，需要在initial⁃ize_cb()函数中使用Selection::MaskTriple(UF_solid_type,UF_sol⁃id_body_subtype,UF_UI_SEL_FEATURE_ANY_FACE)设置过滤，使用户不能选择除曲面之外的其他实体。

　　(2)使用2个曲线收集器(CurveCollector)控件，分别获取用户选择的第一组曲线和第二组曲线，分别记为firstCurves和secondCurves。

　　(3)使用2个双精度(DoubleBlock)控件，分别获取用户输入的圆点半径rad和圆点高度ht，并计算出偏置距离hf。

　　(4)使用反向(ReverseDirection)控件，获取用户选择的圆点配光纹生成方向selectedVector。

　　2.3.3圆点配光纹建模

　　(1)使用创建曲线交点函数UF_POINT_create_at_intersec⁃tion_of_two_curves，获得用户选择的两组曲线的交点inter⁃Points(i,j)。

　　(2)使用创建偏置曲面函数UF_MODL_create_face_offset，将用户选择的曲面selectedFaces沿指定矢量方向的反方向偏置距离hf，得到偏置曲面offsetFaces。

　　(3)使用创建投影曲线函数UF_CURVE_create_proj_ curves1，将交点interPoints(i,j)沿曲面的法向投影到偏置曲面offsetFaces，得到投影点projPoints(i,j)。

　　(4)使用创建球函数UF_MODL_create_sphere1，以投影点projPoints(i,j)为球心，以圆点半径rad为半径，创建球体spheres。

　　(5)使用修剪体函数UF_MODL_trim_body，以用户选择的原始曲面selectedFaces为边界，以selectedVector为矢量方向，对生成的球体spheres进行修剪，所保留的部分即为圆点配光纹。

　　3应用实例

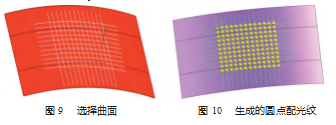

　　基于上述方法，完成汽车车灯配光纹快速建模系统中的圆点配光纹功能模块，通过如图6所示的菜单命令或如图7所示的Robbin工具条，调用圆点配光纹功能，弹出如图8所示的对话框界面。首先选择如图9所示的曲面，接下来选择第一组曲线和第二组曲线，然后输入圆点半径和圆点高度，指定配光纹的生成方向后单击对话框中的“确定”按钮，生成如图10所示的圆点配光纹。实验发现，完成100个圆点配光纹的建模，一个熟练的造型工程师手工建模需要时间为100 min左右。采用圆点配光纹自动建模程序，用户只需选择原始曲面和两组曲线、输入圆点直径和圆点高度、指定矢量方向，就能实现圆点配光纹的一次性成形，总耗时大约只需3 min。由此可见，该程序对圆点配光纹建模效率的提高非常显著。

　　4结束语

　　为了解决汽车车灯圆点配光纹手工建模重复性工作量较大、建模效率不高的问题，利用NX 10软件平台提供的二次开发工具，开发了圆点配光纹快速建模功能模块。首先，使用菜单脚本工具(MenuScript)制作了用户自定义菜单和Robbin工具条，以方便功能模块的调用。然后，通过用户界面编辑器(Block UI Styler)制作了人机交互对话框，使圆点配光纹功能模块的交互界面具有NX统一风格。最后，基于圆点配光纹手工建模的原理和思路，利用应用程序接口(NX Open API)函数实现了圆点配光纹的自动建模。实践证明该程序能够极大地提高圆点配光纹的建模效率，加快相关车灯产品的开发进程。
