摘要：相图是研究材料相变行为和相组成的重要工具，在冶金材料领域具有广泛的应用。本文分析了相图在冶金材料中的应用研究进展，包括相图的基本概念、相图的实验测定方法、相图在合金设计和材料加工中的应用等方面。通过对相关文献的分析和总结，探讨了相图在冶金材料中的重要作用以及未来的发展方向。

　　关键词：相图；冶金材料；合金设计；材料加工

　　随着冶金材料科学的发展，相图作为一种重要的研究工具，被广泛应用于合金设计、材料加工等领域。相图可以提供材料相变行为和相组成的信息，对于理解材料的性能和行为具有重要意义。本文将分析相图在冶金材料中的应用研究进展，以期为相关领域的研究提供参考。

　　1相图的基本概念

　　1.1相的定义

　　相是体系中具有同样的物理性质和化学性质，与数量无关的任何均匀部分，相与相之间有分界面。在多相平衡体系中各个相关相之间彼此互相转化的速率相等，即化学势相等。和其他平衡一样，相平衡也是相对的，有条件的。在相平衡态时，同一相内成分必须是均匀的、恒定的。温度必须是恒定的。如果有气体存在，压力也必须是均匀的、恒定的。其他影响相平衡的外界条件，如电场、磁场等都必须是不变的。体系处于平衡态时可能是单相、两相或多相的。相的数目由相律（自由度＝组元数—相数＋外界条件数）确定。相除了气体、液体和固体外，对于晶态固体还可能有不同的多形性。

　　气体不论有多少种气体混合，只有一个气相。

　　液体按其互溶程度可以组成一相、两相或三相共存。

　　固体，一般有一种固体便有一个相。两种固体粉末无论混合得多么均匀，仍是两个相（固体溶液除外，它是单相）。

　　相图是指采用的热力学变量不同构成不同的相图。材料学工作者最关心的是凝聚态。相图不能说明平衡过程的动力学，不能判断体系可能出现的亚稳相。

　　狭义相图（Phase diagram），也称相态图、相平衡状态图，是用来表示相平衡系统的组成与一些参数（如温度、压力）之间关系的一种图。它在物理化学、矿物学和材料科学中具有很重要的地位。

　　广义相图是在给定条件下，体系中各相之间建立平衡后热力学变量强度变量的轨迹的集合表达，相图表达的是平衡态，严格说是相平衡图。

　　对于多相体系，各相间的相互转化，新相的形成，旧相的消失与温度，压力，组成有关。根据实验数据给出的表示相变规律的各种几何图形称为相图。从这种几何图形上，能够直观看出多相体系中各种聚集状态和它们所处的条件（温度，压力，组成）。金属及其他工程材料的性能决定于其内部的组织、结构，金属等材料的组织又由基本的相所组成。由一个相所组成的组织叫单相组织，两个或两个以上的相组成的叫两相或多相组织。

　　相图就是用来表示材料相的状态和温度及成分关系的综合图形，其所表示的相的状态是平衡状态。

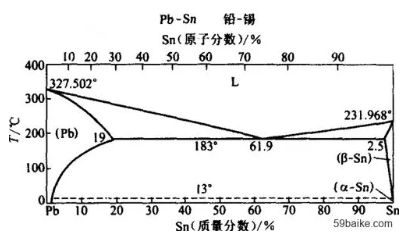

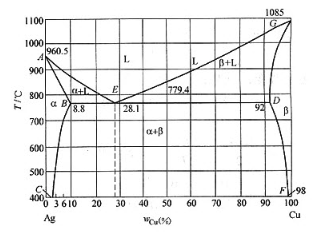

　　表达混合材料性质的一种很简便的方式就是相图。二元相图可看作是标示出两种材料混合物稳定相区域的一种图，这些相区域是组成百分比和温度的函数。相图也可能依赖于气压。

　　1.2相图的基本元素

　　相图是描述材料在不同温度、压力和成分条件下相的存在和相变关系的图表。相图的基本元素包括相区和相线。

　　相区，相图中的相区是指在一定温度、压力和成分条件下，存在着具有相同组成和结构的相的区域。相区通常用不同的颜色或图案来表示。每个相区内的相是稳定的，并且具有一致的性质。

　　相线，相图中的相线是指表示相变发生的曲线或线段。相线可以分为平衡相线和反应相线两种类型。平衡相线表示相变过程中各相的平衡状态，反应相线表示相变过程中各相的不平衡状态。

　　1.3相图的相区和相线

　　相图中的相区和相线共同描述了材料在不同条件下的相变行为。相区表示了在特定温度、压力和成分条件下存在的稳定相，而相线表示了相变发生的温度、压力和成分范围。相图中的相区和相线可以提供有关材料相变行为、相组成和相稳定性的重要信息。通过分析相图，可以预测材料的相变行为，优化合金的相组成，并指导材料的设计和加工过程。

　　1.4控制理论中的定义

　　在控制理论中，相图（phase portrait）是动态系统在相平面上的状态轨迹的几何表达。通过研究非线性系统（如钟摆，倒立摆，隧道二极管等）在平衡点附近的相图特性，可以判断系统的稳定性，渐近稳定性等。

　　1.5相律的基本概念

　　相，系统中物理性质和化学性质完全均匀的部分称为相，相与相之间有明显的界面，相的数目用符号Φ表示。气相一般可以无限互溶，所以气相一般只有一个。

　　独立变量数，描述系统平衡状态所可以变化的最小变量数目，也可称为自由度，符号为f。在水的相图中，OB与OC区域间f=2，因为一定范围内的压力和温度可自由变化，系统仍然保持液相，旧相不会消失，新相不会产生；OC曲线上f=1，因为当温度或压力确定其中一个后，要保持气、液两相同时存在，另外的变量（压力或温度）是固定的；而O点f=0，因为此时温度和压力都是固定住的。

　　独立组分数，描述平衡系统各相组成所需要的最少物质数，符号为K，也被称为组分数。独立组分数与系统中存在的物质数有关，物质数目越多，独立组分数也越多。当系统中存在化学反应，存在着由平衡常数所维系的反应物与产物组成之间的关系，或者同相内物质之间存在着由化学反应计量数所限定的比例关系。

　　一般情况下的独立组分数可通过下式计算，K=n−R−R′其中，n为系统中的物质数；R为系统中物质之间存在的独立化学反应数；R′为系统中存在的浓度限制条件。

　　2相图的实验测定方法

　　2.1热分析法

　　热分析法是一种常用的相图测定方法，通过测量材料在不同温度下的热性质变化来确定相变温度和相组成。常用的热分析方法包括差热分析（Differential Scanning Calorimetry，DSC）、热重分析（Thermogravimetric Analysis，TGA）和热膨胀分析（Thermal Expansion Analysis，TEA）。通过对样品在升温或降温过程中的热容、质量变化或尺寸变化进行监测，可以得到相变温度和相变焓等信息，从而构建相图。

　　2.2金相显微镜法

　　金相显微镜法是一种通过观察和分析材料的金相组织来确定相组成和相变行为的方法。金相显微镜通过对材料进行切割、研磨、腐蚀等处理，然后使用光学显微镜观察材料的显微组织，包括晶粒大小、晶界分布、相分布等。通过观察相的形貌和分布情况，可推断出相的组成和相变行为，进而绘制出相图。

　　2.3 X射线衍射法

　　X射线衍射法是一种通过分析材料的X射线衍射图样来确定相组成和晶体结构的方法。通过将X射线照射到材料上，根据材料的晶体结构和晶面间距的关系，可以得到一系列的衍射峰。通过测量和分析这些衍射峰的位置、强度和形状，确定了材料的晶体结构和相组成，从而绘制出相图。2.4电子显微镜法

　　电子显微镜法是一种通过使用电子束来观察材料的微观结构和成分的方法。透射电子显微镜（Transmission Electron Microscopy，TEM）和扫描电子显微镜（Scanning Electron Microscopy，SEM）是常用的电子显微镜技术。通过观察材料的电子显微图像，获得材料的晶体结构、晶界分布、相分布等信息。结合能谱分析等技术，还可以确定材料的成分。电子显微镜法可以提供高分辨率的显微观察，并对相图的构建提供重要的实验数据。这些实验测定方法可以互相补充，结合使用可以获得更准确和全面的相图信息。在实际应用中，根据材料的特点和研究目的，选择合适的实验测定方法进行相图的测定和分析。

　　3相图在合金设计中的应用

　　3.1合金相变行为的预测

　　相图在合金设计中的一个重要应用是预测合金的相变行为。通过实验测定和分析相图，确定合金在不同温度和成分条件下的相变行为，例如固溶度范围、相变温度、相变类型等。这些信息对于合金的热处理和加工过程的优化至关重要。基于相图的预测，选择合适的合金成分和处理工艺，以获得所需的材料性能。

　　3.2合金相组成的优化

　　相图还可用于优化合金的相组成。通过分析相图，确定合金在不同成分范围内的相稳定性和相比例。根据所需的材料性能，调整合金的成分，以实现所需的相组成。例如，在高温合金中，相图用于优化合金的高温强度和耐腐蚀性能。

　　3.3合金相图数据库的建立

　　相图的实验测定结果被整理和记录在相图数据库中。这些数据库包含大量的合金相图信息，包括相组成、相变行为、相稳定性等。建立合金相图数据库可为合金设计和材料研究提供有价值的参考数据。研究人员通过查询相图数据库，获取已知合金系统的相图信息，并在设计新合金时利用这些信息进行预测和优化。综上所述，相图在合金设计中的应用包括相变行为的预测、合金相组成的优化以及合金相图数据库的建立。这些应用可以帮助研究人员选择合适的合金成分、优化材料性能，并提供有价值的参考数据。

　　4相图在材料加工中的应用

　　4.1热处理工艺的优化

　　相图在材料加工中的一个重要应用是优化热处理工艺。通过分析相图，确定了合金在不同温度和成分条件下的相变行为，从而选择合适的热处理工艺参数。例如，相图能够指导固溶处理的温度和时间，以实现期望的固溶度范围和均匀的固溶体形成。此外，相图还可以用于确定时效处理的温度和时间，以控制析出相的形成和粒度。

　　4.2相变过程的控制

　　相图可帮助控制材料在加工过程中的相变行为。通过了解相图中的相变温度和相变类型，选择适当的加工温度和工艺条件，以避免不良相变和相变诱发的缺陷。例如，在合金的固溶处理过程中，相图可以指导合金的加热和冷却速率，以避免固溶体析出相的过度或不足。

　　4.3材料组织的调控

　　相图还可用于调控材料的组织。通过分析相图，确定了合金在不同成分和温度条件下的相稳定性和相比例。根据所需的材料性能，调整合金的成分和加工工艺，以实现所需的相组成和组织结构。例如，在钢铁冶金中，相图可用于控制奥氏体和铁素体的比例和分布，从而实现不同的力学性能和耐腐蚀性能。综上所述，相图在材料加工中的应用包括热处理工艺的优化、相变过程的控制和材料组织的调控。通过利用相图信息，选择合适的加工参数、控制相变行为，并调控材料的组织结构，以实现所需的材料性能。

　　5相图在其他领域的应用

　　5.1电子材料中的应用

　　相图在电子材料领域的应用非常重要。电子材料通常需要具备特定的电学、磁学和光学性质，相图可以帮助研究人员预测和优化材料的相变行为和相组成，从而设计出具有所需性能的材料。例如，在半导体材料的研究中，相图帮助确定材料的晶体结构、能带结构和禁带宽度等信息，这对于半导体器件的设计和性能优化至关重要。此外，相图还可以指导半导体材料的合成和制备工艺，以获得所需的晶体结构和组分。

　　5.2高温合金中的应用

　　高温合金是一类能够在高温环境下保持良好力学性能和耐腐蚀性能的材料。相图在高温合金的研究和开发中起着重要的作用。

　　高温合金通常由多个金属元素组成，研究人员确定出合金的相组成和相变行为，从而指导合金的设计和制备。相图还可以用于预测合金在高温下的相稳定性和相变动力学，以及优化高温合金的热处理工艺，以获得所需的微观结构和性能。

　　5.3金属陶瓷复合材料中的应用

　　金属陶瓷复合材料是由金属基体和陶瓷相组成的复合材料，具有金属的高强度和陶瓷的高硬度和耐磨性。相图在金属陶瓷复合材料的研究和应用中起着关键的作用。

　　相图确定出金属基体和陶瓷相的相组成和相变行为，从而指导材料的设计和制备。相图还可以用于预测金属陶瓷复合材料的相稳定性和相变行为以及优化材料的热处理工艺和组织控制方法，以获得所需的力学性能和耐磨性。

　　总之，相图在电子材料、高温合金和金属陶瓷复合材料等领域的应用至关重要，可为材料设计和制备提供指导，优化材料的性能和工艺。

　　6相图的未来发展方向
       6.1多元相图的研究

　　未来相图研究的一个重要方向是多元相图的研究。传统的相图研究主要集中在二元和三元系统上，而实际材料往往是由多个元素组成的复杂合金。

　　6.2相图模拟与计算

　　随着计算机技术的不断发展，相图的模拟和计算方法将变得更加重要和普遍。相图模拟和计算可以通过基于第一性原理的计算方法，如密度泛函理论和蒙特卡洛模拟，来预测材料的相组成和相变行为。这种方法可以大大减少实验研究的时间和成本，并提供更准确的相图信息。

　　6.3相图与材料性能的关联研究

　　未来的相图研究将更加注重相图与材料性能之间的关联研究。相图不仅可以提供相变行为和相组成的信息，还可以对材料的力学性能、热学性能、电学性能等进行预测和优化。相图与材料性能的关联研究可以帮助我们更好地理解材料的结构—性能关系，为材料设计和应用提供更深入的指导。总之，未来相图研究的发展方向包括多元相图的研究、相图模拟与计算的发展以及相图与材料性能的关联研究。这些研究方向将推动相图在材料科学和工程中的应用更加深入和广泛。

　　7结论

　　相图在材料科学中得到广泛的应用，它可以提供有关体系的物理化学过程，什么组分在什么条件下应该出现什么相。可以根据相图，提高热处理工艺。对于单晶体生长，相图可帮助选择晶体生长的方法，确定配料成分以及提高晶体完整性的工艺等。在探索新材料时，相图的研究可以发现新的化合物，提供物质的组分、结构和性能相互关系的丰富资料。
