摘要：随着无人超市中智能冰柜的需求量逐渐增大，智能冰柜商品识别技术得到迅猛发展，如无线射频识别、条形码识别、二维码识别及图像识别等。但由于信号干扰、条形码遮挡、二维码褶皱、识别网络模型过大等原因，以上识别技术存在辨识率不高，速度较慢的问题。针对以上问题，搭建激光散斑测距系统并提出一种基于YOLOv4改进算法的智能冰柜商品数量检测方法。该方法优化Backbone阶段CSP Darknet53中的卷积层和CSP模块，剔除Neck阶段8倍降采样，解决了YOLOv4算法模型体积较大、识别速度较慢的问题。通过IR相机获得激光散斑下红外图像，并运算得到深度图，进而与彩色图像配准得到商品深度信息，最终计算出商品剩余数量。该改进算法与YOLOv4、YOLOv3算法进行实验比较，结果表明改进后的YOLOv4模型mAP可达97.02%，模型大小仅为13.8 MB，相较于YOLOv4原有算法检测速度提升了50%。该方法可为商品库存远程管理提供一种高效的技术手段。

　　关键词：YOLOv4，激光散斑，图像匹配

　　0引言

　　随着冰冻食品在人们日常消费中日益流行，无人超市中智能冰柜的需求量逐渐增大，智能冰柜的商品识别技术得到迅猛发展，如无线射频识别[1]、图像识别[2]、条形码识别[3]、二维码识别等。然而，这些技术仍存在一些问题，如商品识别率不高、商品质量监测受低温影响、个别图像识别算法速度较慢等[4-5]。这些问题严重影响了智能冰柜的商品管理效率和准确性，需要寻求更为高效和精准的解决方案。

　　为解决上述问题，本文旨在提出一种激光散斑测距系统和YOLOv4多目标检测算法相结合的技术方案。首先，通过冰柜正上方的RGB相机和IR相机获取冰柜内图像；然后，分析RGB相机获取的图像，获得冰柜内的商品类别信息和坐标信息；接着，通过配准不同相机的图像，并结合商品的坐标信息，得到对应商品到相机的距离；最后，根据商品厚度、相机到冰箱底部距离等已知参数，计算得出不同类别商品的数量[6-8]。

　　与其他类似课题研究相比，本文的方法不需要为每个物品贴上额外标签，避免了来自温度、无线信号等的影响，可以降低冰柜管理的复杂度和人工成本，减少人为因素的干扰，提高管理效率和准确性。同时，该方法可以避免商品被盗或损坏的情况，因为在商品被取走或损坏时，系统会自动检测并更新商品数量，商家可以及时发现问题并采取相应措施。此外，本文采用的YOLOv4改进算法，在不丢失识别精度的情况下提高了辨识速度。

　　本文研究结果将为智能冰柜的商品管理提供更为准确和高效的方法，提升管理效能，减少误差和损失。同时，该方法也可应用于其他场景中的物品数量检测，具有广泛的应用前景。

　　1 YOLOv4算法

　　YOLOv4是一种多目标检测算法，是继YOLOv3后官方承认的框架，该算法在YOLOv3的基础上优化了图像提取效率，使得速度与精度都得到了极大的性能提升。该算法主要由输入端、主干特征提取网络Backbone、特征加强模块Neck和检测头YOLO Head组成。

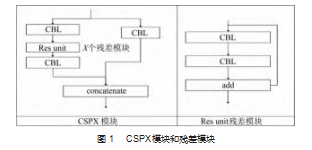

　　YOLOv4的Backbone阶段采用CSPDarknet53网络结构，该网络是在Darknet53的基础上结合CSPNet[9]，在原网络中加入多个CSP子模块以解决网络中的梯度信息重复的问题。原先的Darknet53共有5个大残差模块，CSP-Darknet53则是在每个残差模块中加入CSP模块，结构如图1所示。

　　在Neck阶段中采用PAN结构替换了FPN结构，增加SPP结构，检测头则继承原先YOLOv3的检测头[10-13]。

　　1.1数据预处理

　　为提高模型的鲁棒性，在数据预处理阶段，YOLOv4中Mosaic数据增强参考了CutMix[14]数据增强方式。在训练集中随机选取若干个（本文选择4个）图像，经过随机缩放、裁减、排布的方式形成新的训练集元素，如图2所示。

　　1.2损失函数

　　在模型训练阶段，损失函数可计算模型预测值与真实值的差异，并返回结果以作为参数更新的标准。目标检测中的损失函数包括Bounding Box损失计算和置信分。

　　传统的Bounding Box损失计算方式是IoU，即预测框与真实框的交并比。IoU范围一般为（0，1），具有尺度不变性，可以用于衡量各种形状的匹配程度，但无法实现精准的重合度计算。而Complete-IoU（CIoU）考虑了目标与预测框之间的距离、重叠率以及长宽比等因素，使得目标框的回归更加稳定，更加符合Bounding Box回归机制[15]。故YOLOv4中选择CIoU作为损失计算方式。

　　式中：α为权重函数；ρ2(b,bgt)为预测框和真实框的中心点的欧氏距离；c为同时包括预测框与真实框最小闭包区间对角线的距离；v为度量长宽比的相似性。

　　1.3算法改进

　　本文检测目标面积较大、冰柜内背景单一，如采用YOLOv4原有卷积层结构，会使得特征过度提取，导致运算冗余。同时在多重降采样倍率工况下，低倍降采样倍率会造成码放商品边缘特征的误提取，最终影响商品数量的计算。针对上述问题，在保证检测精度情况下，提高检测速度，简化算法模型结构，如图3所示。

　　在Backbone阶段中只保留CSPDarknet53中的2个CBL模块和1个CSP模块，在CSP模块处理后再增加1个残差模块进行尺度融合，并采用最大池化层对特征图进行降维。在Neck阶段，去除SPP模块和多余的CBL模块，仅保留4个CBL模块和增加1个残差模块。为避免

　　网络在低倍降采样下过度提取小特征的信息，去掉了8倍降采样分支。Head阶段，仅保留了32倍和16倍降采样下的输出。简化后的网络结构由原来的162层缩减至36层，不仅大幅度简化了整个特征提取过程，提高了模型的泛化性能[16]，而且减少了模型参数量，加快了模型推理速度。

　　2激光散斑技术

　　常见的相机测距技术有单目测距、双目测距、多目测距、结构光测距、TOF测距、激光散斑测距等。通过实验对比，在保证辨识精度的情况下，兼顾成本问题，本文选用已实现量产的激光散斑测距技术[17-18]。

　　激光散斑测距系统一般由1个能发射散斑的红外光源及1个IR摄像头组成。无规则散射体在红外光照射条件下产生激光散斑，而此类散斑图案会随着距离变化而改变，即可根据散斑图案判断其距离。对于空间中的任意物体，只需分析该物体上的散斑图案，便可得到此物体的位置信息[19]。激光散斑下的图像如图4所示。

　　常用的散斑计算方法是将一定数目下随机分布的高斯光斑进行叠加，假设图像背景光是均匀的，s表示散斑的数目，α表示散斑的尺寸大小，I0表示图像背景光强（通常为1），（xk，yk）表示第k个散斑颗粒的中心位置，则图像灰度函数可表示为：

　　3图像配准

　　本文中使用的相机是乐视LeTMC-250深度摄像头，其自身带有RGB相机和IR相机。其中RGB相机获取的彩色图像用于分类与定位商品，结合IR相机的激光散斑图像，从而计算得到商品数量。由于2个相机的空间位置不同，要同时实现识别商品分类和深度计算，必须对2个相机进行配准[20]。

　　采用基于MATLAB的张正友标定法对相机进行标定，通过2个相机同时获取同一场景下不同位姿棋盘板的图像，将获取的图像输入到MATLAB的标定箱中进行计算，得到2个相机的内参矩阵（HIR,HRGB)、旋转矩阵R和平移向量T[21-23]。设空间任一点P在IR相机和RGB相机的相机坐标系下坐标分别为PIR和PRGB，那么RGB相机和IR相机坐标对应的世界坐标转换公式为：

　　4实验结果与分析

　　4.1目标检测算法实验设置及结果分析

　　实验采用自制速冻商品数据集，包含6个种类的商品，共有463张图片，其中训练集364张，测试集99张。训练软件配置为Windows10、Darknet，硬件配置为NVIDIA Ge-Force RTX 3060 Laptop GPU、I9-11980HK CPU。训练程序的参数设置如下：Batch大小为64；最大迭代次数为10 000；动量因子为0.949；权重衰减系数为0.000 5；初始学习率设置为0.001，之后根据训练的迭代次数动态更新。

　　实验采用平均精度均值（mean Average Precision，mAP）、每秒帧率（Frames Per Second，FPS）和模型大小作为网络性能的评价指标[24]。通过用相同的数据集进行训练和测试，YOLOv3、YOLOv4和YOLOv4改进算法的最优模型评估指标如表1所示。由表可知，3个模型算法的拟合程度无明显差距，改进后的YOLOv4算法的精确率比YOLOv3低1.38%；在模型大小方面，改进后模型大小仅为13.80 MB；在速度上改进后模型更是达到了64.3 FPS，相较于YOLOv4原有算法检测速度提升了50%。

　　综上所述，改进后的YOLOv4与YOLOv4准确度相差不大，但其体积更小，运行速度更快，更符合智能冰柜应用场景需求。图5所示为改进后YOLOv4识别结果。

　　4.2深度图获取与配准实验与分析

　　首先本文为获得深度图到RGB图的配准参数，利用MATLAB中的标定工具箱分别对RGB相机和IR相机进行标定[25]，得到内参矩阵与旋转向量和平移向量如下所示：

　　根据式（8）和上述参数即可得到彩色图像中坐标对应到深度图中的坐标，配准前后的效果如图6所示。然后，利用上述结论和商品厚度、相机到冰箱底部距离等已知参数，计算出商品数量，结果如图7所示。

　　4.3激光散斑测距实验与分析

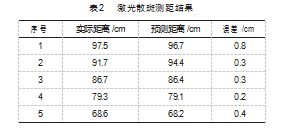

　　冰柜结构如图8所示。为评估所获深度图的误差大小，共收集样本232张，将每个样本中相机至商品实际距离、预测距离和误差进行对比，部分预测值与实际值对比结果如表2所示。由此可计算出，全部样本的均方误差为1.3%，在实际距离为60~80 cm时误差较小，在距离大于80 cm时误差增大，但误差仍保持在10 mm以内。

　　5结束语

　　本文通过搭建激光散斑测距系统并提出一种基于YOLOv4改进算法的智能冰柜商品数量检测方法。该方法优化Backbone阶段CSPDarknet53中的卷积层和CSP模块，剔除Neck阶段8倍降采样，解决了YOLOv4算法模型体积较大、识别速度较慢的问题。

　　通过IR相机获得激光散斑下红外图像，并运算得到深度图，进而与彩色图像配准得到商品深度信息，最终计算出商品剩余数量。将所提改进算法与YOLOv4、YO-LOv3算法进行实验比较，结果表明：改进后的YOLOv4模型mAP可达97.02%，模型大小仅为13.8 MB，相较于YOLOv4原有算法检测速度提升了50%。该方法可为商品库存远程管理提供一种高效的技术手段。

　　参考文献：

　　[1]张晏魁.基于无线射频识别技术的冷链物流智能分拣系统设计[J].现代电子技术,2020,43(20):53-56.

　　[2]汪勇.人工智能算法下图像识别技术的应用[J].电子技术与软件工程,2022(21):180-183.

　　[3]王颢.基于图像处理的条形码定位与识别技术研究[J].科技视界,2020(35):59-60.

　　[4]蔡合瑶,王进华,田明亮,等.基于视觉的无人售货冰柜的称重系统辅助方案[J].自动化技术与应用,2020,39(1):6-8.

　　[5]林付春,张荣芬,何倩倩,等.机器视觉中的智能无人零售系统设计[J].电子技术应用,2018,44(9):96-98.

　　[6]李存海,江浩侠,胡金磊,等.适应变电站进出监控需求的人脸快速识别方法[J].机电工程技术,2018,47(8):104-107.

　　[7]丁永新,李涛,郭志威,等.基于BP神经网络的机电产品清单数据智能补全算法研究[J].机电工程技术,2023,52(1):142-145.

　　[8]杜娟,杨钧植.基于迁移学习的小样本连接器缺陷检测方法[J].自动化与信息工程,2022,43(5):1-7.

　　[9]WANG C Y,MARK LIAO H Y,WU Y H,et al.CSPNet:a new backbone that can enhance learning capability of CNN[C]//2020 IEEE/CVF Conference on Computer Vision and Pattern Recogni-tion Workshops.Seattle:IEEE,2020:1571-1580.

　　[10]MEI Y Q,FAN Y C,ZHANG Y L,et al.Pyramid attention net-work for image restoration[J].International Journal of Computer Vision,2023,131(12):3207-3225.

　　[11]ZHAO B J,ZHAO B Y,TANG L B,et al.Multi-scale object detection by top-down and bottom-up feature pyramid network[J].Journal of Systems Engineering and Electronics,2019,30(1):1-12.

　　[12]HE K M,ZHANG X Y,REN S Q,et al.Spatial pyramid pooling in deep convolutional networks for visual recognition[J].IEEE Transactions on Pattern Analysis and Machine Intelligence,2015,37(9):1904-1916.

　　[13]BOCHKOVSKIY A,WANG C Y,LIAO H Y M.YOLOv4:opti-mal speed and accuracy of object detection[EB/OL].2020:arX-iv:2004.10934.http://arxiv.org/abs/2004.10934.

　　[14]苏佳,贾欣雨,侯卫民.基于YOLO-J的PCB缺陷检测算法[J/OL].计算机集成制造系统,2022:1-20.(2022-06-24).https://kns.cnki.net/kcms/detail/11.5946.tp.20220622.1623.005.html.

　　[15]宋中山,肖博文,艾勇,等.基于改进YOLOv4的轻量化目标检测算法[J].电子测量技术,2022,45(16):142-152.

　　[16]Yun Sangdoo.Cutmix:Regulari-zation strategy to train strong classifiers with localizable features[C]//Proceedings of the IEEE/CVF inter-national conference on computer vision,2019:6023-6032.

　　[17]郑艺欣.基于YOLOv4的目标检测方法研究[D].南京:南京邮电大学,2022.

　　[18]聂建林.基于激光散斑图像的物体识别技术研究[D].西安:西安工业大学,2022.

　　[19]闻铭.基于双目激光散斑的深度感知方法研究[D].沈阳:东北大学,2020.

　　[20]古家威.基于激光散斑的3D视觉传感器的地图构建算法研究[D].广州:华南理工大学,2020.

　　[21]宋立博,费燕琼.两类YOLOv4-tiny简化网络及其裂缝检测性能比较[J].同济大学学报(自然科学版),2022,50(1):129-137.

　　[22]欧阳宁,刘文波.浅谈基于深度相机的手势识别系统[J].大众科技,2013,15(4):10-12.

　　[23]李浩宇.一种彩色相机和深度相机的联合校准和失真矫正算法[J].信息通信,2015,28(10):54-55.

　　[24]娄联堂,姚松.基于局部轮廓曲线的图像配准方法[J].中南民族大学学报(自然科学版),2023,42(1):128-133.

　　[25]林冬梅,张爱华,王平,等.张氏标定法在双目视觉脉搏测量系统中的应用[J].兰州理工大学学报,2016,42(2):78-85.
