摘要：方捆打捆机作为秸秆收集压缩的核心装备，其压缩机构的性能直接影响作业效率与设备寿命。以9YF-2.0型玉米秸秆方捆打捆机为研究对象，针对实际作业中存在的活塞受力不均、传动冲击载荷偏大及压缩室积料三类典型问题，分别从活塞导向结构与截面形态、飞轮参数匹配与连杆断面设计、压缩室内壁几何形态与表面处理工艺三个层面提出优化方案。对比试验结果表明，优化后活塞导轨磨损量降低60.5%，整机振动加速度均方根值降低42.7%，底板积料厚度降低71.5%，草捆密度均匀性变异系数降低54.0%，各项作业指标改善显著，设备运行稳定性与使用寿命均得到切实提升。

　　关键词：玉米秸秆；方捆打捆机；压缩机构；优化设计；试验验证

　　随着农业机械化技术的不断深入发展，作物秸秆的优化处理已然成为农业生产的突出课题。玉米作为我国重要的粮食作物之一，每年都会产出大量秸秆，若没有被合理地处置，会造成资源价值的浪费，造成环境污染。秸秆规模化处理的机械之一是方捆打捆机这类重要的装备，在草料加工、秸秆还田及生物燃料制造等方面应用十分普遍。现有方捆打捆机机型在操作实践当中存在显著短板，例如活塞压缩的时候受力差异引起局部磨损加重现象，传动机构在经常的往复运动中承受较大冲击负荷，压缩室侧壁物料残留情况也对作业效率以及设备寿命造成了不良影响[1]。基于这些问题，将某型玉米秸秆方捆打捆机选定为研究对象，对其压缩装置进行完整的升级设计，从而为相近机型的改良设计提供参考。

　　1.案例背景

　　将某地区农机合作社作业现场实际应用的9 YF-2.0型玉米秸秆方捆打捆机作为研究对象，该型号打捆机借助曲轴连杆机构实现动力的输出，实际工作每小时可以打出6—8捆，打捆室截面尺寸为460 mm×360 mm，该机械综合功率需达到66 kW以上，专门面向北方旱作农区玉米收获时秸秆的捡拾作业。打捆设备开始作业之后，经过数季作业实地考察和积累数据，发现该机型在持续高强度作业时体现出三个主要问题。首先，压缩活塞做往复运动的时候，受曲柄连杆机构动力学特性的影响，活塞双侧横向作用力的分配不平均，引起导轨接触面与活塞间的压力梯度大幅加大，局部磨损的发展速度比预估的快，工作约200小时后就有了可见间隙，压缩密度的均一性显著下降[2]。其次，传动机构在驱动活塞完成压缩行程的过程中，由于秸秆物料进入压缩室时的随机性与不连续性，活塞在完成压缩后的回程阶段会产生较大的惯性冲击，加之飞轮储能参数与实际载荷波动匹配不够合理，导致整机振动加剧，连杆销轴及各铰接部位出现不同程度的早期疲劳损伤。最后，压缩室两侧壁面与底板交接处因结构设计存在死角，秸秆碎屑及茎节在该区域持续堆积，不仅增大了活塞运行阻力，还因积料腐蚀侧壁钢板，缩短了机体使用寿命，同时给日常维护带来较大困难[3]。上述问题相互间有着关联，在高负荷的状态当中常常同时暴露，明显降低了设备工作效率以及可靠程度。

　　2.优化设计

　　2.1优化活塞结构，实现受力均衡

　　针对压缩活塞受力不均的问题，优化设计从活塞本体结构与导向方式两个层面同步展开。原机型活塞采用单侧单点导向结构，导向滑块仅布置于活塞后端两侧，有效导向长度仅为180mm，在压缩行程末端活塞承受较大偏载时，导向支撑力臂不足，致使活塞前端与压缩室顶面之间产生局部接触，加剧了非均匀磨损。优化后将导向滑块由后端单排布置调整为前后双排对称布置，前排滑块距活塞头部端面50mm处设置，后排滑块保留原位，两排间距扩展至320mm，有效导向长度提升至原来的近两倍，显著增强活塞在全行程范围内的运动约束刚度。与此同时，对活塞本体截面形状进行修正，将原矩形截面四角由直角改为R15mm圆角过渡，减少活塞与导轨在偏载工况下的边缘应力集中[4]。导向滑块材料由原HT200灰铸铁更换为锡青铜QSn6.5-0.1，其摩擦系数由约0.18降低至0.09，耐磨性能大幅改善。

　　在活塞头部压料面的设计上，把初始的水平面设计改成为中央微凸的曲面设计，弧形结构将矢高确定为8 mm，实现压缩载荷沿截面宽度均匀分布，解决因材料聚集造成的单边过负荷问题。

　　2.2改进传动机构，降低冲击振动

　　针对传动机构冲击载荷大、运行不稳的问题，优化设计重点从飞轮参数匹配、连杆结构调整与铰接部位强化三个方面入手。原机型飞轮转动惯量为12.6kg·m2，在秸秆物料不连续喂入的工况下，飞轮储能量与载荷波动幅度之间的匹配关系较为薄弱，导致活塞回程阶段角速度波动率偏高，实测波动系数达0.18，远超农机传动系统通常要求的0.05—0.08范围。

　　为此，将飞轮转动惯量调整至18.4kg·m2，通过在飞轮轮缘处增加配重环的方式实现，配重环采用QT600-3球墨铸铁，壁厚25mm，在不显著增加整机重量的前提下有效提升了储能容量，使角速度波动系数降至合理区间。在连杆结构方面，原机型连杆采用等截面工字型断面，杆身刚度分布均匀但抗弯能力有限，在偏载冲击工况下杆身中部存在明显弯曲应力集中。优化后将连杆断面改为变截面设计，杆身中部截面高度由原来的85mm增加至105mm，两端逐渐过渡至原始尺寸，材料保持45号钢不变，同时对连杆进行调质处理，硬度控制在241—285HBW范围内，以兼顾强度与韧性需求[5]。对于各铰接销轴部位，将原滑动配合间隙由0.15—0.20mm收紧至0.08—0.12mm，销轴材料由45号钢升级为20CrMnTi渗碳钢，渗碳层深度控制在1.2—1.5mm，表面硬度不低于58HRC，有效抑制了销孔在冲击载荷下的扩径磨损趋势。

　　2.3改进压缩室结构，防止物料积留

　　针对压缩室侧壁易积料、清理困难的问题，优化设计从室体内壁几何形态、底板排料结构及表面处理工艺三个层面进行系统改进。

　　原压缩室侧壁与底板采用直角连接方式，内角处形成约90°的结构死角，秸秆碎屑及茎节在活塞往复推压过程中不断填塞于此，逐渐形成硬质积料层，既增大了活塞运行阻力，又加速了底板局部腐蚀。优化后将侧壁与底板交接处的直角结构改为圆弧过渡，圆弧半径取R40mm，使物料在压缩推进过程中能够沿弧面顺滑导出，消除了几何死角对物料流动的阻碍。在底板结构方面，原设计为整体平面钢板，物料与底板之间的接触面积大，摩擦阻力较为显著。优化后在底板表面沿物料推进方向加工间距为60mm、深度为5mm的矩形导料槽，槽宽12mm，槽间脊面宽度48mm，通过减小有效接触面积降低底面摩擦系数，同时引导碎屑沿槽向出口方向迁移，抑制横向堆积。侧壁内表面改用厚度为3mm的耐磨堆焊层处理，堆焊材料选用YD256型耐磨焊条，硬度可达HRC55—60，在提升耐磨性的同时，堆焊层表面经打磨处理后粗糙度控制在Ra1.6μm以内，有助于降低物料与壁面之间的附着倾向。此外，在压缩室两侧壁下部各增设一处宽80mm、高40mm的清料口，配合可拆卸盖板，便于作业间隙对积料进行快速清除，减少停机维护时间。

　　3.优化效果分析

　　3.1试验设计

　　为定量评估压缩机构优化前后的实际效果，以9YF-2.0型玉米秸秆方捆打捆机为试验平台，采用对比试验方法，分别对原机型与优化后机型在相同条件下开展性能测试。试验地点选取某农机合作社的玉米收获地块，秸秆含水率控制在18%—22%，拖拉机输出轴转速稳定在540r/min，喂入量保持一致，以确保两组试验的外部条件具有可比性。每组连续作业不低于50小时，重复3次，取均值作为最终结果。

　　试验设定四项评价指标：（1）活塞导轨磨损量（mm），每隔10小时停机后以接触式轮廓仪对导轨行程范围内5个等间距点进行测量，取平均磨损深度，反映活塞受力状态对耐久性的影响；（2）整机振动加速度均方根值（m/s2），通过固定于机架中部的三轴加速度传感器以10 kHz频率采集振动信号，经滤波后计算均方根值，表征传动机构的冲击改善情况；（3）压缩室底板积料厚度（mm），每次停机时用塞尺测量底板角部积料层平均厚度，评估室体结构改进对物料流动性的效果；（4）草捆密度均匀性变异系数（%），每组随机抽取30个草捆，沿长度方向三等分截面并称量，计算密度变异系数，以此反映优化设计对打捆质量稳定性的综合影响。

　　3.2试验结果

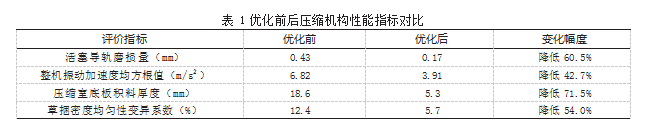

　　两组试验完成后，对各评价指标的测量数据进行整理统计，结果如表1所示。

　　由表1数据可知，优化后各项指标均得到明显改善。在活塞导轨磨损方面，50小时作业后磨损量由0.43mm降至0.17mm，降幅达60.5%，表明前后双排导向滑块布置与锡青铜材料的协同作用有效缓解了偏载磨损。整机振动加速度均方根值由6.82m/s2降至3.91m/s2，降幅42.7%，飞轮转动惯量的调整使角速度波动得到明显抑制，传动系统运行趋于平稳。底板积料厚度由18.6mm降至5.3mm，降幅71.5%，圆弧过渡结构与导料槽的引导作用显著改善了压缩室内的物料流动状态，积料问题得到有效控制。草捆密度均匀性变异系数由12.4%降至5.7%，降幅54.0%，说明压缩机构的整体优化对打捆质量的稳定性具有明显的正向影响。综合来看，四项指标的改善幅度均超过40%，优化效果较为突出，验证了各项改进措施的有效性。

　　4.结语

　　针对9YF-2.0型玉米秸秆方捆打捆机压缩机构在实际作业中暴露出的活塞磨损不均、传动冲击偏大及压缩室积料三类典型问题，分别从活塞结构、传动机构与压缩室几何形态三个层面进行了针对性优化，并通过对比试验加以验证。结果表明，优化后各项性能指标均有显著提升，设备运行稳定性与使用寿命得到切实改善。由于研究所用试验数据来源于特定地区和作业季，秸秆物理特性的地域差异及不同喂入量工况对优化效果的影响尚待进一步考察。后续研究可引入有限元仿真与多目标优化方法，对压缩机构关键参数作更为精细的协同优化，以期为同类机型的设计改进提供更具普适性的技术参考。
