摘要：设计了一种小麦气流辅助直线投种装置，以解决传统机械投种中种子碰撞、轨迹偏移导致的粒距变异问题。装置基于气流引射效应，通过气固两相流实现种子柔性约束，主要由气吸式精量排种器、空气压缩机和投种装置组成，关键参数经CFD仿真与DEM模拟优化。试验结果表明，在入口气压5.1 kPa、管道长度24.2 cm、作业速度0.11 m/s条件下，粒距变异系数为6.3%，满足小麦精量匀播(≤8%）要求，为提升播种均匀性提供了新方案。

　　关键词：小麦播种；气流辅助投种；粒距控制；气固两相流；试验研究

　　小麦精量匀播是保障产量的关键技术，需通过稳定粒距控制实现均匀出苗（NY/T 996—2006）。当前传统机械方式投种因种子碰撞、轨迹偏移导致粒距变异系数偏高，难以满足75—135kg/hm2播种量下3.2—5.8cm理论粒距的要求。针对鲁原502等品种的播种需求，设计气流辅助直线投种装置，利用气流引射效应减少种子损伤并维持运动一致性，对推动小麦机械化播种精准化、提升农业生产效率具有重要意义。

　　1.小麦气流辅助直线投种装置设计

　　1.1设计需求

　　小麦精量匀播要求播种量在75—135kg/hm2范围内可调，理论粒距需控制在3.2—5.8cm。根据NY/T 996—2006标准，播种量不大于135kg/hm2时，需通过稳定的粒距控制实现均匀出苗。针对传统机械投种中种子碰撞、轨迹偏移导致的粒距变异问题，设计气流辅助直线投种装置，利用气流引射效应实现种子柔性约束，减少碰撞并维持运动轨迹一致性。关键技术指标包括粒距变异系数≤8%，投种速度0.10—0.20m/s，适应鲁原502等常见小麦品种（千粒质量43.7g）[1]。播种的理论粒距计算公式为：

　　1.2总体设计方案

　　气流辅助直线投种系统采用模块化设计，主要由三个核心部件组成：气吸式精量排种器提供均匀种子流，空气压缩机产生稳定气源，投种装置实现气流与种子的耦合运动。系统工作时，排种器以设定频率排出单粒种子，正压气流经管道喷射形成引射效应，在投种装置顶部产生负压区将种子吸入。种子在气固两相流作用下被加速并保持直线运动，最终以可控速度落入种床。该方案通过气流的柔性约束替代传统机械导向，可有效降低种子损伤率。投种装置结构示意图见图1[2]。

　　1.3投种装置结构设计

　　投种装置是维持种子流均匀性的关键部件，基于流体引射效应设计，结构参数通过CFD仿真优化确定。

　　1.3.1投种管道结构参数

　　基于流体力学引射效应设计投种装置主体结构，采用变径管道实现压力能向动能的转化。关键结构参数经过多方案仿真优化确定：管道总长L1=200mm，主管内径D1=19mm，负压段长度L2=55mm，负压段内径D2=13mm。这种结构设计使正压气流在管道内形成先收缩后扩张的流动特性，在负压段产生-3—-5kPa的稳定负压区，确保种子可靠吸入。管道材料选用透明聚碳酸酯，既满足强度要求又便于观察内部流场[3]。

　　1.3.2气流场参数匹配

　　通过Fluent仿真分析确定最佳气流参数范围。入口气压设置为1—7kPa可调，当气压低于1kPa时引射效应不足，种子吸入困难；高于7kPa则导致种子落地速度过大（＞8m/s），弹跳率增加30%以上。仿真结果表明，3—5kPa气压下气流速度梯度分布均匀，在管道出口处形成15—20m/s的稳定气流，此时种子运动轨迹直线度达到92%。压力云图显示，管道纵截面压力呈线性分布，无明显涡流区。

　　1.3.3种子运动学设计

　　采用Rocky DEM软件建立小麦颗粒模型，基于实际扫描的种子三维形态，设置材料属性参数：小麦密度1350kg/m3，泊松比0.29，剪切模量5.01×108Pa。通过Hertz-Mindlin接触模型模拟种子与管壁的碰撞行为，关键参数包括小麦-塑料碰撞恢复系数0.6，静摩擦因数0.5，动摩擦因数0.01。仿真显示种子在管道内经历"加速直线-减速曲线-加速直线"的三段式运动，总运动时间控制在0.15—0.2s，确保粒距稳定性。

　　1.3.4系统集成设计

　　装置采用模块化布局，气路系统包括空压机（排量0.3m3/min）、精密调压阀（调节精度±0.2kPa）和数显压力表（量程0—20kPa）。排种器与投种装置通过柔性管连接，高度差控制在150±5mm，避免种子自由下落距离过大导致的轨迹偏移[4]。电气控制系统采用PLC实现排种频率与气流压力的联动调节，确保不同作业速度下的粒距一致性。

　　2.小麦气流辅助直线投种装置试验

　　2.1试验方法

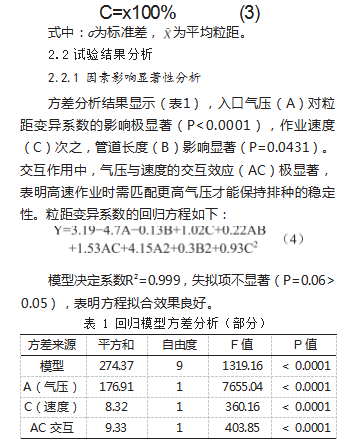

　　在土槽试验台上开展性能测试，台架主要由供种装置、气流辅助投种装置、种床带传动系统和数据采集系统组成。试验材料选用鲁原502小麦种子，经风选除杂后测定千粒质量为43.5±0.8g。采用Box-Behnk-en试验设计，选取入口气压（1—7kPa）、管道长度（20—50cm）和作业速度（0.1—0.2m/s）为自变量，以粒距变异系数为评价指标。每个试验组重复3次，每组采集100个连续粒距数据，按下述公式计算变异系数：

　　2.2.2响应曲面分析

　　气流入口气压与作业速度的交互作用曲面显示（图2），当作业速度从0.1m/s提高到0.2m/s时，粒距变异系数增幅达85%（气压3kPa条件下）。但在5kPa以上气压时，速度对变异系数的影响显著减弱，这是因为高气压形成的强气流约束有效抵消了速度增加带来的扰动。管道长度增加导致末端气流速度降低，当管长超过40cm时，出口气流速度下降18%，种子落地偏差增大。

　　2.2.3优化参数验证

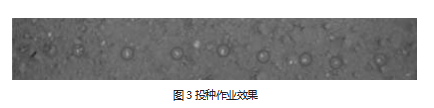

　　通过Design-Expert软件寻优，得到最佳参数组合：入口气压5.1kPa、管道长度24.2cm、作业速度0.11m/s。在此条件下进行10次验证试验，平均粒距5.3cm，粒距变异系数6.3%，满足精量播种要求(≤15%）。土槽试验中观察到，种子入土深度一致性良好，但土壤中直径＞5mm的土块会导致约3%的种子发生侧向偏移，这提示实际作业前需确保种床平整（图3）。

　    3.结论

　　研究设计的气流辅助直线投种装置通过模块化集成与参数优化，有效解决了传统机械投种的粒距变异问题。试验验证表明，在优化参数组合入口气压5.1kPa、管道长度24.2cm、作业速度0.11m/s条件下，粒距变异系数为6.3%，投种速度为0.10—0.20m/s，满足小麦精量匀播技术要求。设计的投种装置采用气流柔性约束替代机械导向，降低了种子损伤率，为小麦精量播种装备的改进提供了理论与实践参考。

参考文献：

　　[1]李雪松,崔超.植保无人机助力平邑县小麦种植及病虫害监测与防控[J].粮油与饲料科技,2024(7):168-170.

　　[2]俞涌,田宸宇.霍城县小麦宽窄行与常规种植模式试验对比[J].新疆农机化,2024(6):34-36.

　　[3]费金昊,王柏林,马娅,等.小麦全程机械化高产栽培配套技术[J].南方农机,2024,55(2):57-59.

　　[4]牛加立.小麦秸秆还田及免耕播种机械化技术[J].中国农机装备,2024(6):28-30.
