摘要：针对现有机械割胶装备存在的技术瓶颈，采用模块化结构设计，将割胶执行机构分解成自适应仿形切割、精准深度控制和智能轨迹规划单元，通过融合激光测距与机器视觉的感知技术，实时监测树皮纹理与曲率，利用柔性铰链和伺服电机协同驱动系统，构建误差补偿模型。最后搭建多场景试验平台验证割胶机的切割效率、胶乳收集率等指标，从而为割胶装备智能化升级提供技术支持。

　　关键词：橡胶割胶机；模块化设计；部件选型；智能控制；试验

　　1.引言

　　天然橡胶作为重要的工业原料和战略物资，具有较强的耐磨性、绝缘性、密封性和减震性等优点，被广泛应用于日常生活、军事国防和交通运输等领域。传统割胶作业在天然橡胶种植地困难颇多，且常规割胶设备在作业坡度变化、植被遮挡等状况时机动性与适应性欠佳，难以满足高效割胶的需求。研究将小型履带底盘用于橡胶割胶机则有望克服传统割胶装置的地形适应性局限，实现稳定且高效的割胶作业。

　　2.割胶机整机架构与工作原理

　　2.1整机架构

　　研究设计的智能割胶装备采用模块化架构，主要由仿形切割模块、深度控制模块和轨迹规划模块组成。仿形切割模块集成了激光测距仪与工业相机，可实时扫描橡胶树皮曲率，再结合机器视觉算法提取树皮纹理特征，进而驱动柔性铰链机构对刀具角度进行自适应调整，以贴合树皮轮廓与切割面[1]。深度控制模块基于高精度伺服电机与力反馈传感器构建闭环控制系统，通过控制系统控制自动割胶机，根据割胶作业流程，实现割胶刀自右下向左上螺旋运动进行割胶，能动态调节刀具切入深度，将误差控制在±0.1mm内。轨迹规划模块利用ROS系统实时优化切割路径并结合胶乳导流槽设计来减少割面残留胶乳。

　　2.2工作原理

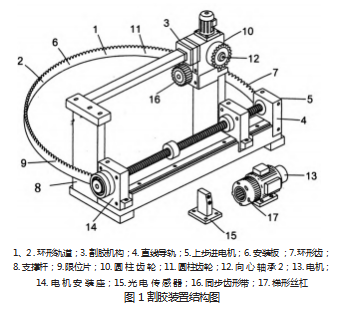

　　多传感器融合感知与闭环控制用于智能割胶装备以实现精准仿形切割。激光测距仪和机器视觉系统首先协同扫描橡胶树皮表面以实时获取曲率、纹理以及厚度数据并由此生成三维切割路径，接着自适应仿形机构借助柔性铰链动态调整刀具角度来确保刀刃始终与树皮轮廓贴合，高精度伺服系统根据力反馈信号控制切入深度（正负0.1毫米）以避免损伤树皮形成层，智能轨迹规划模块对切割速度和路径进行优化，同时优化设计导流槽以减少胶乳流失。整个割胶过程由中央控制器协调控制，从而实现“感知-决策-执行”的闭环并兼顾低损伤率和高效率[2]。割胶装置的总体结构如图1所示。

　　3.关键部件选型

　　3.1激光测距传感器选型

　　仿形切割的核心感知部件是激光测距传感器，需符合高精度、抗干扰和快速响应这些要求。工业级激光传感器基于ToF（Time-of-Flight）原理，测量范围在10到100毫米之间，分辨率为0.05毫米，采样频率达1千赫兹，其波束角窄（小于0.1°),能减少环境光干扰，防护等级为IP67，可适应潮湿胶园环境。传感器和主控通过RS485接口通信，实时输出树皮表面距离数据，为刀具姿态调整提供基准。

　　3.2伺服驱动系统选型

　　高动态伺服系统被用于刀具深度控制，选用400W交流伺服电机且配备17位绝对值编码器，定位精度在±0.01mm，刀具进给由电机经减速比1:30的谐波减速器驱动，输出扭矩达12N·m且响应带宽不少于500Hz，采用PID+前馈复合控制算法来抑制切割阻力突变引发的振动。

　　3.3柔性铰链机构选型

　　柔性铰链能实现仿形运动且选用钛合金双轴柔性铰链，其扭转刚度为0.5 N·m/rad且轴向刚度不低于100 N/μm，它的无间隙特性可消除回程误差，再配合应变片反馈能构成位置闭环，铰链转角θ与驱动电压V的关系线性度达到99.5%，且能满足刀具±15°快速调姿的需求。

　　4.系统控制框架搭建

　　4.1多传感器数据融合架构

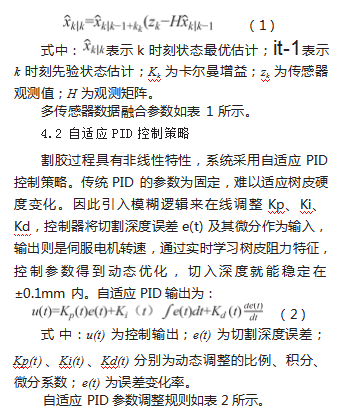

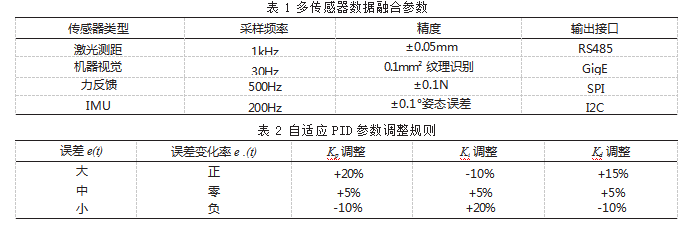

　　割胶对切割深度有严格的要求，切割太深会伤树，切割太浅不出胶。根据割胶技术规程，高精度割胶控制的实现运用多传感器数据融合架构，将激光测距、机器视觉、力反馈和惯性测量单元（IMU）集成起来，其中树皮距离数据由激光传感器提供、纹理特征由视觉系统识别、切割阻力由力传感器监测、机械振动由IMU补偿，卡尔曼滤波对数据加以融合以输出综合环境信息来支撑自适应决策。中央控制器采用ROS2框架从而做到实时数据同步与任务调度以保障各模块协同工作[3]。传感器融合的卡尔曼滤波方程为：

　　4.3分布式通信协议设计

　　基于CAN总线的分布式通信架构被系统采用以连接主控制器、伺服驱动器、传感器节点和执行机构，CAN总线波特率为1Mbps且支持多主模式以确保各模块低延迟（<1ms）同步，协议定义标准数据帧格式包含切割指令、传感器数据和状态反馈且由CRC校验保证传输可靠性，系统被CAN总线协议划分成感知域（激光、视觉）、控制域（PID运算）、执行域（伺服、铰链）和监控域（人机界面）四个功能域且为每个域分配独立报文ID并按紧急度排序优先级（如力反馈数据优先级最高），主控制器每10ms广播全局时钟信号以实现硬件级同步，实测显示在200节点负载下该架构通信成功率≥99.99%且能满足割胶实时性要求[4]。

　　5.割胶实验

　　5.1切割精度验证实验

　　为了对刀具切入深度控制精度加以验证，选取树径分别为20厘米、30厘米、40厘米的橡胶树进行测试，利用高精度(±0.01毫米）的激光位移传感器实时监测切割深度并将设定值（1.5毫米）和实际值进行对比，实验重复50次以统计误差分布情况，结果显示95%的测试系统深度误差小于±0.1毫米且最大偏差0.15毫米。经过误差补偿模型修正之后最终精度稳定于±0.08毫米以内，达到了设计要求。实验表明仿形控制系统能适应不同树径且配合补偿算法能有效抑制树皮形变造成的切割误差。

　　5.2胶乳收集率对比实验

　　在同一个橡胶园里，对智能割胶机和传统人工割胶的胶乳收集率进行对比。设定割胶的长度为30厘米、深度为1.2毫米且连续工作8小时，智能割胶机借助导流槽与真空吸附装置收集胶乳，而人工割胶则使用标准胶杯。试验结果表明，智能割胶机的胶乳流失率仅为5.2%（人工割胶的胶乳流失率为12.7%），且单株平均收集量提高了19.3%。进一步分析可知智能轨迹规划使割面残留胶乳减少且导流结构优化是其中的关键，凭借精准的路径规划和导流设计，智能割胶机显著降低了胶乳流失且收集效率比人工割胶提高了将近20%。

　　5.3长期适应性测试

　　分别在湿度处于85%—95%的雨季和湿度处于40%—50%的旱季，进行了30天连续作业测试，评估设备的环境适应水平，针对故障率、切割质量的稳定程度及电池续航进行统计分析。结果表明，因处于雨季，树皮变得湿润，刀具出现黏附胶乳的频率上升，但利用每10次切割触发的自清洁模块，可保障切割质量稳定；树皮硬度增加20%，自适应PID借助参数调整以保障切割深度的稳定度，设备综合可用率实现了98.5%的占比，说明设计具有良好鲁棒性。长期测试验证了极端温湿度环境下设备保持着高度可靠性，自适应控制与自清洁设计成为关键保障要素。

　　6.总结

　　设计的智能仿形割胶系统利用多传感器融合、自适应控制以及优化结构设计，实现了低损伤、高精度的自动化割胶作业，为橡胶产业智能化进阶提供了有效的解决方案。今后可结合AI算法进一步优化路径规划，助力智能化割胶作业技术落地实践。

参考文献:

　　[1]杨昆霖,衣淑娟,陈涛,等.机械气力组合式谷子精量排种器的设计与试验[J].中国农机装备,2025(05):34-40.

　　[2]赵福焱,魏国戎,毛世铟.物联网驱动下国内外智慧农业发展现状研究[J].中国农机装备,2025(06):139-142..

　　[3]吴米.全自动橡胶割胶机研制与关键技术研究[D].广东海洋大学,2020.

　　[4]张喜瑞,孙鹤鸣,刘俊孝,等.基于ADAMS的固定式仿形控深割胶机的研制[J].农业工程学报,2025(10):28-30.
