摘要：为解决传统农机故障诊断依靠人工经验造成精度低、效率差等缺点，设计了一种便携式农机故障诊断仪。该仪器以ARM Cortex-M4嵌入式处理器为核心，集成多维度传感器检测和数据采集分析模块，可以实现动力系统、传动系统等关键部件的故障诊断。通过人机交互界面完成参数设置、过程监控和结果展示。硬件采用小型化、低功耗、高可靠性的方案，软件实现智能化故障特征提取、模式识别，同时考虑田间恶劣环境和用户便捷性需求。田间应用表明，该仪器可以明显改变传统故障经验排查方式，提高诊断效率和准确性，降低维修成本。

       关键词：农机装备；故障诊断；传感器检测；嵌入式控制；数据采集；人机交互

       统机械设备故障诊断依靠人工经验，存在精度低、主观性强、效率不高等缺点；大型固定式故障诊断设备体积大、成本高，不能满足田间移动诊断应用的需求。伴随着嵌入式技术、传感器技术以及智能算法的发展，便携式农机故障诊断仪的研制为农机装备的实时故障诊断提供了有效的解决方案。开发集信号采集、处理、分析、显示为一体的便携式智能故障诊断装备，已经成为农业装备智能化运维的重要发展方向。

       1. 诊断仪总体架构

       便携式农机故障诊断仪采用模块化集成式，实现了机、电、软件的融合，总体结构由多维度传感器检测系统、数据采集与预处理模块、嵌入式核心控制模块、人机交互模块、电源模块五部分组成。

       电源模块为各个单元提供稳定的供电，保证在田间没有外接电源的情况下连续工作。传感器检测系统实时采集发动机转速、变速箱油压等关键参数，将物理信号转换成电信号传给数据采集模块。经过放大、滤波预处理后的信号数据传入核心控制模块，嵌入式处理器利用故障诊断算法和特征数据库分析信号，判断故障类型和位置。人机交互模块实现参数设置、诊断控制、结果查看等双向交互。分层模块化的架构有利于系统的开发调试和维护升级，提高系统对不同农机诊断需求的灵活性以及可配置性 [1]。

       2. 电源与数据采集驱动系统设计

       2.1 电源供应设计

       采用 DC24V、35Ah 高能量密度锂电池包供电，满足便携性。电池满电可支持 30 次以上的检测，能满足单日田间作业的要求。具有智能充电器及多种保护功能的电源管理电路会依据模块状态调整输出，提高续航能力。

       2.2 数据采集驱动设计

       使用传感器、信号调理和 A/D 转换集成方案。嵌入式处理器直接对多通道同步 A/D 转换芯片进行控制，可以采集 -10V—+10V 的模拟信号，最高采样频率达到 100kHz，能够很好地捕捉到瞬时故障特征。通过屏蔽电缆、隔离模块和高速 SPI 接口（速率为 50Mbps）

保证了在 8 通道，50kHz 的采样频率下，数据没有瓶颈。根据不同的传感器设计了相应的调理电路 [2]。

       2.3 电路保护设计

       设计多重保护环节，用快速熔断器做短路保护，过载保护用电流检测模块和处理器联动，电压保护采用专用芯片监测，异常时切断总电源。所有的外部接口都设计有 TVS 管和稳压二极管，可以防止静电、浪涌冲击。

       3. 农机故障多维度传感器检测系统设计

       3.1 传感器选型

       创建全维度检测网络，使用四类主要的传感器，压 电 式 加 速 度 传 感 器（测 量 振 动， 诊 断 磨 损） ， PT100 铂电阻温度传感器（测量油温，判断过热） ，应变片式压力传感器（测量油路压力，诊断堵塞泄漏），霍尔式转速传感器（测量发动机转速，诊断动力输出异常） 。选型要考虑到测量范围、精度、环境适应性以及和故障特征的匹配度。

       3.2 传感器安装与布局

       振动传感器磁吸固定在关键监测点上；温度传感器插入安装；压力传感器用专用接头安装；转速传感器安装于信号齿圈附近并控制间隙。各传感器通道号和人机界面图标相对应，便于快速准确地安装。

       3.3 传感器信号处理

       原始检测信号经过调理电路预处理后（电荷放大、差分放大、滤波） ，通过 16 位 A/D 转换器转变成数字信号传送到处理器。处理器用滑动平均滤波法去掉随机干扰，用数字锁相放大技术提取微弱的故障特征，提高信噪比和早期故障发现能力 [3]。

       4. 嵌入式故障诊断核心模块设计

       4.1 核心处理器选型

       采用以 ARM Cortex-M4 为核的高性能微控制器，主频 180MHz，集成浮点运算单元 FPU，可以满足实时信号处理的要求。芯片集成多路高速 A/D 以及丰富的通信接口，工作温度范围 -40℃—85℃, 可以适应田间恶劣的环境，给算法升级提供良好的软件生态基础 [4]。

       4.2 故障诊断程序设计

       软件采用模块化设计，分为初始化、信号采集、故障分析诊断、人机交互以及报警模块。核心诊断算法是时域阈值预警和频域特征分析相结合。先对物理量与预设阈值进行比较，若出现异常，则对振动信号等做 FFT 频谱分析，提取特征频率成分。将提取的特征参数同内置的故障特征数据库做智能匹配和模式分类，准确判定故障的种类和位置，生成诊断报告并保存。

       4.3 人机交互界面设计

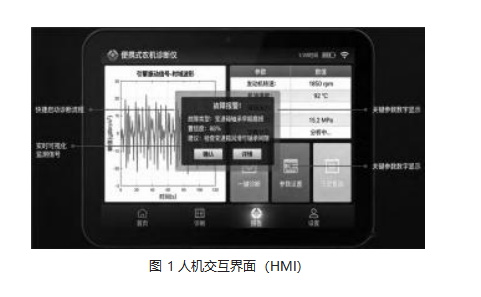

       采用 7 英寸工业级触摸屏（工作温度， -20℃到70℃)进行人机交互。界面分层为主界面、参数设置界面、诊断界面和故障查询界面，如图 1 所示。设计以图形化直观表达、操作简便性为主，设置了快捷按钮，重要信息突出显示，有操作提示音和振动反馈，适应于田间嘈杂、强光环境。检测到故障时立刻弹出报警对话框。

       5. 系统调试与优化

       5.1 系统调试

       诊断仪开发完成后分模块调试、整体联调。首先对电源模块进行调试，检查电源输出的稳定性以及保护功能是否有效。其次对传感器检测模块进行调试，搭建传感器校准试验台，对各个传感器进行校准，保证检测数据的准确性；将传感器安装在试验农机上，模拟不同的故障工况，检验信号采集的稳定性。最后进行整体联调，将诊断程序下载到嵌入式处理器中，通过人机界面启动诊断功能，模拟各种故障，测试诊断仪的故障识别准确率、诊断速度等性能指标。调试过程中出现的问题要及时整改，对于信号干扰问题采取增加屏蔽罩、改变线路布局的方式进行解决；对于诊断准确率问题采取对故障阈值和诊断算法的特征匹配参数进行调整，从而提高诊断精度。调试阶段重视模拟田间环境长时间测试稳定性，保证仪器可靠耐用。

       5.2 系统优化

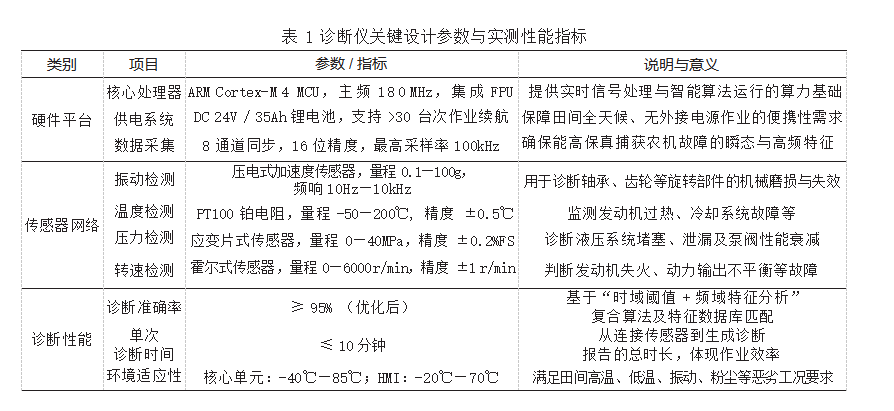

       根据调试结果数据从三个方面进行诊断仪性能优化。在硬件布局方面重新规划内部线路、强电弱电分开、使用高集成度芯片和紧凑布局来提高 EMC 性能和便携性。算法参数优化时扩大故障样本库，不断改善特征数据库以及诊断模型的匹配阈值和权重，从而提高诊断的准确率，加强对于不同农机类型应用的泛化能力。软件结构方面优化代码执行效率，使用中断和 DMA 相结合的方式提高数据处理能力，增加软件看门狗和异常处理，提高系统鲁棒性。调试优化后系统的关键性能指标如表 1 所示。

       6. 结论

       研究开发的便携式农机故障诊断仪依靠集成化硬件平台、协同化感知网络和智能化分析核心三者有机结合的方式，实现了对农机运行状态的多维感知、深度分析以及故障精准定位。田间应用表明，该仪器可以明显改变传统故障经验排查方式，提高诊断效率和准确性，降低维修成本。诊断仪的便携性、智能化特点适合于农机合作社、维修站、大农场的日常巡检、快速故障排查，对推进农机运维数字化转型和保障农业生产有重要意义。未来的工作将从智能化的诊断算法、增加无线数据传输、云端专家支持等角度展开，从而提高仪器的价值以及应用范围。
