摘要：海上低渗砂砾岩气藏水平井试气效果差异较大，部分井存在偏离气层钻遇隔层导致试气较差。该区块岩性分布复杂， 地层物性非均质性较强，水平井目标层位优选及井眼轨迹精细化设计难度大。结合已钻井录井、测井资料及目标区块地震 资料，落实了储层空间展布，开展了目标气藏三维地质精细建模，实现地质模型的精细刻画与相关属性的修正。在地质模 型精细刻画的基础上，完善水平井井眼轨迹，提高水平段气层钻遇率，海上目标区块低渗砂砾岩气井无阻流量有所增加。 关键词：孔店组;砂砾岩;岩石力学参数;地质建模;水平井地质导向

　　Initial Geosteering Model for Horizontal Wells in Offshore Low Permeability Sand Conglomerate Gas Reservoirs

　　JIANG Mao1. WANG Li1. ZHOU Donghong2. NIU Tao1. LI Fei2 (1. CNOOC Research Institute Co., Ltd., Beijing 100028. China;

　　2. Tianjin Branch of CNOOC (China) Limited, Tianjin 300459. China)

　　Abstract:The gas test effect of horizontal wells in offshore low permeability sand conglomerate gas reservoir is very different, and some wells deviate from the gas reservoir and encounter the interlayer, resulting in poor gas test. In this block, the lithology distribution is complicated and the physical property of the formation is highly heterogeneous, so it is difficult to select the target horizon of horizontal wells and fine design of borehole trajectories. Combined with the well logging data and seismic data of the target block, the spatial distribution of the reservoir is implemented, and the 3D geological fine modeling of the target gas reservoir is carried out to achieve the fine characterization of the geological model and the correction of related attributes. On the basis of the fine description of the geological model, the well trajectory of the horizontal well is improved, the drilling rate of the horizontal gas zone is increased, and the open flow rate of the low permeability sand conglomerate gas well in the offshore target block is increased.

　　Keywords:Kongdian formation; sand conglomerate; rock mechanics parameters; geological modeling; horizontal well geosteering

　　引言

　　海上低渗砂砾岩区块二期开发区域位于气田主 体区域南部，包含沙河街组、孔店组和太古界[1]，其中 沙河街组至孔店组主要发育砂砾岩及砂岩。沙河街下 部至孔店组中部小层孔渗特性强于太古界，单井无阻 流量高于太古界，为该区主力气藏。对于海上低渗砂 砾岩区块而言，岩石基本性质及天然微裂缝分布规律 决定着地质甜点的分布趋势。前期研究已开展中等分 辨率地震解释并识别出部分区域的岩性，但并未进行 精细刻画与表征，导致直井及水平井产量差异大，为 了降本增效，实现“少井高产”，后期继续采用水平井 优化开发井网。

　　根据文献调研，地质导向技术横跨钻井工程、地 震解释、物探、测井及油藏工程等多个学科领域，形 成带有测定 GR 曲线、电阻率曲线、钻井轨迹井斜角、 方位角及其他辅助参数的短节，凭借电磁波方式传至 MWD/LWD，再将数据传送至地面控制系统。包含精细地质模型、岩石属性参数解释结果和目标井钻遇轨 迹控制 3 个主要模块的软件系统可以适时作出解释 与决策，实施随钻控制。国内经过十几年的发展，基于 探井测录井及区块构造地震等资料的地质导向钻井 技术已在陆上油气田得到广泛应用[2-4]。在复杂岩性 及构造条件下，该技术能够有效增加各类井型钻井作 业的钻遇率[5-6]，但海上低渗气田应用很少。相比于常 规砂岩气藏，海上低渗砂砾岩区块断层发育，并且根 据岩心资料分析出地层微裂缝较为发育，要落实有利 于储量动用的气层立体分布情况，提高地层孔渗物性 及岩石力学参数精度，为压裂开发层位优选及水平钻 井各项参数调整提供依据。

　　1 目标区块地质建模

　　以多学科一体化为理念，运用地震基础理论及三 维地质建模理论，结合探井录井、探井测井、岩心化验 及区块构造地震等资料[7]，建立了海上低渗砂砾岩区 块构造模型、岩性模型、岩石各类属性模型[8]。

　　1.1 基本地质模型

　　1.1.1 断层模型

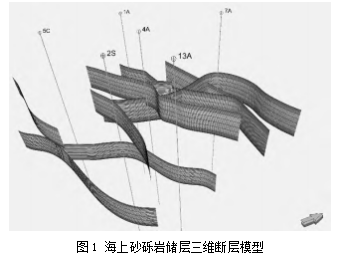

　　研究区拟钻遇地层受多期构造活动影响，长期活 动断层及其派生断层发育，长期活动断层沟通油源， 并与不整合面和砂体组成复式油气疏导体系，油气运 移通畅，具备油气规模成藏的基本条件。研究区共钻 遇 6 条断层，海拔总体呈现从西南向东北方向逐渐递 减的趋势。运用地震解释结果和已钻井资料，重新落 实孔店组到太古界的构造基本属性，并对地震解释结 果获取的断层产状、位置进行有效的排列组合，进而 建立出海上砂砾岩三维断层模型，如图 1 所示。

　　1.1.2 地层结构模型

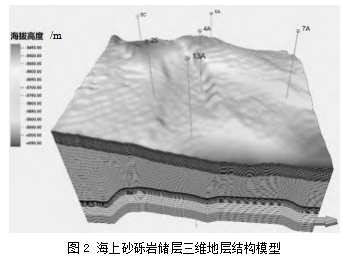

　　在建立三维断层模型的基础上，利用不同小层平 面构造图，开展了三维构造面尺度上的精细刻画，目 标层位断层总体较为连续，海上砂砾岩储层三维地层 结构模型如图 2 所示。

　　海上低渗砂砾岩储层三维建模目标层位包括孔 店组及太古界，单小层厚度 2～45 m，平均 9.7 m。由于目标区块压裂水平井钻遇孔店组，为真实地展现出 孔店组不同小层砂体在三维空间上的变化情况，含气 层位纵向网格细分的厚度调整为 3 ～6 m 的精度剖 分，泥岩隔层调整为 15 m 等比例剖分，太古界上部层 位网格厚度为 8 m，下部层位以灰岩、泥岩为主，因此 下部层位网格厚度 25 m。

　　1.1.3 小层岩性模型

　　目标区块砂砾岩钻遇厚度整体向构造高部位逐 渐减薄，局部低洼处厚度大。砂砾岩纵向差异大，沙河 街组上段以辫流带沉积为主，层理发育、物性较好，沙 河街组下段至孔店组以残积、坡积及冲积扇为主，块状 致密、物性差。结合录井资料分析，上述钻遇地层隔夹层 岩性以泥岩为主夹杂着灰岩。岩性属性模型离不开精 细化小层模型。以地震解释结果速度场为中间媒介， 将时间域层位转变为深度域层位。在考虑探井分层数 据的前提下，修正各层位若干个气组的上下构造面， 进而形成精细化小层模型。目标区块砂砾岩钻遇厚度 整体向构造高部位逐渐减薄，局部低洼处厚度大。砂 砾岩纵向差异大，沙河街组上段以辫流带沉积为主， 层理发育、物性较好，沙河街组下段至孔店组以残积、 坡积及冲积扇为主，块状致密、物性差。结合录井资料 分析，上述钻遇地层隔夹层岩性以泥岩为主夹杂着灰 岩。岩性属性模型离不开精细化小层模型。以地震解释 结果速度场为中间媒介，将时间域层位转变为深度域 层位，在考虑探井分层数据的前提下，修正各层位若 干个气组的上下构造面，进而形成精细化小层模型。

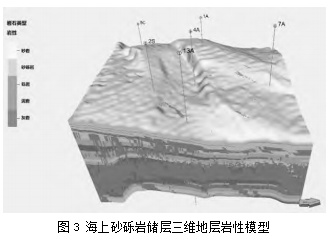

　　在精细化小层模型的基础上，结合区域沉积储层 研究、探井实际钻探结果分析，太古界砂砾岩发育程度 低于灰岩，孔店组以砂砾岩地层为主，因此将目标区块 砂砾岩储层岩性划分为砂岩、砾岩、泥岩和灰岩四类。 结合地质建模的理论知识，采用序贯指示模拟算法， 拟合变差函数，进行 3 次等概率模拟，进而完成小层 岩性模型的建立。

　　1.2 地层物性模型

　　孔店组发育大套砂砾岩，为裂缝-孔隙型储层， 5D 探井孔店组旋转壁心实测孔隙度 1.2%～10.5%，平 均 5.8%，渗透率 0.046 ～ 15.10 mD，平均 0.64 mD;13D 探井孔店组旋转壁心实测孔隙度 1.4%～12.9%，平均 6.3%，渗透率 0.011 ～4.970 mD，平均 0.53 mD，该探井 渗透率极差及平均值低于 5D 井，但平均孔隙度好于 5D 井，与上覆泥岩构成较好储盖组合。

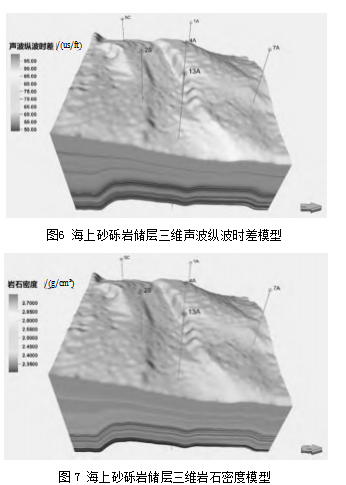

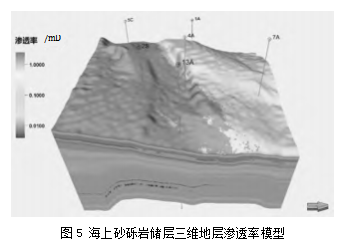

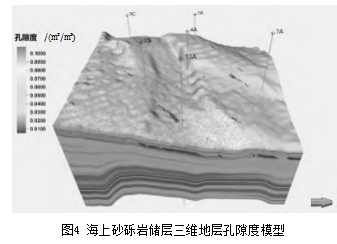

　　由于海上低渗储层埋深较大，各类属性存在较强 非均质性，因此，用平面不超过三个观测点实施插值 的传统固定性建模方法，不能够充分展现中深层低渗 砂砾岩物性在立体方向上的变化。在目标区块以小层 岩性模型为约束条件的基础上进行气藏基础物性参 数模拟才能相对真实反映储层物性的非均质性。结合 上述认识，采用岩性三维分布规律作为约束条件的序 贯高斯模拟算法，建立了孔隙度、渗透率、声波时差、 岩石密度模型。

　　1.3 岩石力学及地应力模型

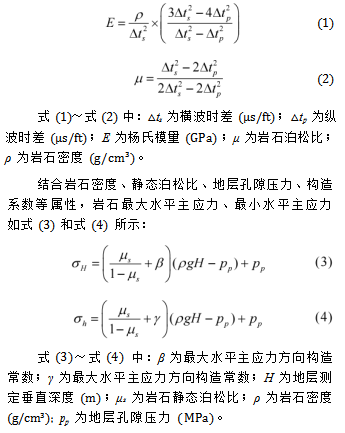

　　结合岩石密度、声波纵波时差、横波时差三个属 性，岩石杨氏模量及泊松比计算如式 (1) 所示：

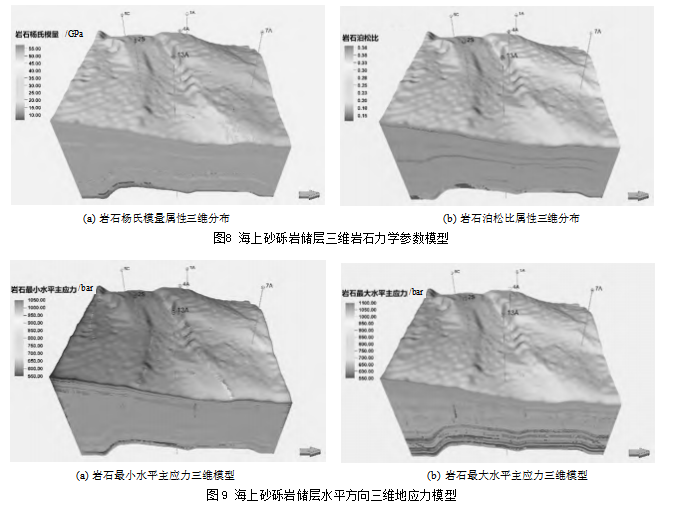

　　根据现场经验，获得三维地应力数据体的方法有 以下两种：一是基于已钻探井的声波时差、密度及伽 马连续测井数据，计算岩石力学参数，再运用伊顿法 计算地层破裂压力，进而获得目标地层三个方向的地 应力;二是运用有限元数值模拟方法对低渗油藏精细 化地质模型的地应力进行反演。然而水平井测井资料 质量较差，仅有伽马曲线可用，利用探井数据等效至 水平井来计算岩石力学及地应力误差很大，不利于指 导水平井压裂施工。因此，需要在精细化地质模型的 基础上，运用有限元数值模拟方法表征水平井岩石力学及应力参数。有限元数值模拟方法考虑了裂缝性低 渗储层非均质性对地应力整体分布的影响[9]，在探井 数量较少且伽马测井质量偏低的条件下具备较好的 适用性。因此在计算岩石力学参数的基础上，利用有 限元三维地应力模拟软件 Visage 来完成目标区块地 应力参数的模拟，包括三向主应力、最大水平主应力 夹角及最小水平主应力夹角。其中，最大水平主应力 及最小水平主应力如图 9 所示。目标低渗砂砾岩储层 最小水平主应力变化范围 56 ～ 103 MPa，最大水平主 应力变化范围 64 ～ 109 MPa。

　　2 井眼轨迹优化应用

　　2.1 三维地质模型修正

　　利用 2023 年完成随钻及钻井作业水平气井的施 工设计资料对精细化地质模型开展验证，经过模型网 格及相关属性的完善，使得 F1H、F2H、F7H 三口水平井 实际井眼轨迹与所建的模型结果误差很小 (如图 10 所示)，地质模型准确程度满足精细化数值模拟要求。

　　因此，在精细化模型的基础上，对后续已完成勘探井 位部署的水平井井眼轨迹开展优化。

　　2.2 水平井地质导向验证

　　利用修正后的三维精细地质模型，对目标区块已 完成勘探井位部署的两口水平井开展实际钻遇地层 的轨迹优化工作，优化后水平井砂岩钻遇率相比于优 化前提高 6%～10%，最小水平主应力相比于优化前降低 1.5 MPa 以上，水平方向应力差平均值从 5.8 MPa 降低至 4.1 MPa。根据矿场实际经验，若水平主应力 差异系数小于 0.15.水力人造裂缝则较大概率先沿着 井筒规则扩展，之后在压裂液与脆性矿物组分的作用 下，逐渐朝着天然裂缝走向扩展，进而形成复杂裂缝 网络。因此，孔店组气井满足水平主应力差异系数的 基本要求，水平井轨迹优化有助于提高体积压裂实施 概率及气井压裂施工效率，有助于降低钻井、完井及 后续生产阶段出现复杂情况的概率。

　　3 结论及建议

　　(1) 砂砾岩气藏孔店组至太古界拥有较多断层， 针对这一特点运用地震解释结果、成像测井资料与钻 井设计资料进行较频繁地比较与验证，从而实现海上 砂砾岩地层的精准刻画，为后续钻井、完井及压裂施工提供保障。

　　(2) 应用修正后的三维岩石属性模型，指导海上 低渗砂砾岩气藏水平井钻探实施及调整，降低了钻 井、完井及后续生产阶段出现复杂情况的概率，提高 砂岩气层钻遇率，从而提高海上低渗砂砾岩气井无阻 流量。

参考文献：

　　[1] 王德英，刘晓健，邓辉，等. 渤海湾盆地渤中19-6 区中-新生代构造转换特征及其对太古宇潜山大规模储 层形成的控制作用[J] . 石油与天然气地质，2022.43(6)： 1334-1346.

　　[2] 苏义脑. 地质导向钻井技术概况及其在我国的 研究进展[J] . 石油勘探与开发，2005.32(1)：92-95.

　　[3] 李进步，吴小宁，魏千盛，等. 随钻电磁波电阻率 测井系统在水平井地质导向中的应用 — 以苏里格气 田西区气水关系复杂区为例[J] . 石油天然气学报，2013(11)：70-75.

　　[4] 罗鑫，张树东，王云 刚，等. 昭通 页岩气 示范 区 复杂地质条件下的地质导向技术[J] . 钻采工艺，2018. 41(3)：29-32.

　　[5] 秦磊，李琰，殷小琛，等. 基于随钻测井响应反演的地质导向技术在渤海 B 油田的应用[J]. 石油地质与工程， 2023.37(2)：112-117.

　　[6] 杜焕福，董佑桓，侯文辉，等. 定测 录导 一体化 在提升水平井储层钻遇率中的应用[J] . 中国地质调查， 2022.9(6)：1-9.

　　[7] 兰雪梅，张连进，徐伟，等. 基于非结构化网格的 复杂构造建模方法研究 — 以四川双鱼石地区为例[J] . 煤炭科学技术，2021 (12)：158-164.

　　[8] 樊佐春. Petrel 在辽河复杂油藏开发中的应用[J] . 黑龙江科技信息，2016 (4)：113.

　　[9] 朱传 华，王伟锋，王青振，等. 非均质储层 三维 构造应力场模拟方法[J] . 吉林大学学报(地球科学版)， 2016.46(5)：1580-1588.
