摘要：为解决变频器与同品牌PLC通讯往往采用专用协议，不利于不同品牌的多变频器的通讯控制的问题，提出一种以单片机控制板代替PLC或工控机作为控制核心，以高性价比的串口屏作为人机界面，实现不同品牌的多变频器的Modbus通讯控制方案。所设计的单片机控制板带有RS485接口电路，具备IO控制功能，分析了变频器Modbus通讯协议的硬件接线、寄存器设置、Modbus帧，设计了单片机Modbus主站程序，通过串口屏实现人机交互，完成对不同品牌变频器的通讯控制。实际应用表明，提出的方案极大地降低了成本，提高了通用性和可移植性，具有较大的实用价值。

　　关键词：RS485；ModbusRTU；单片机；变频器；串口屏

　　引言

　　通用变频器是三相异步电动机进行调速的首选控制器。一般来说，可采用面板、外部端子和通讯3种基本方法实现变频器运行指令和频率值的给定[1-3]。面板方式适合对变频器参数进行初始设置，如系统调试、维护阶段，外部端子走线不宜太长，特别是模拟量给定方式容易受到干扰、精度不高。随着现场总线技术的普及，通讯方式逐步成为主流做法。不同厂家往往开发有自家的专门协议，用于快速实现自家PLC与变频器的通讯控制，如三菱变频器采用ASCII码形式专用协议[4-5]、西门子变频器采用USS协议[6]、松下变频器采用MEWTOCOL-COM协议[7]等，不利于不同品牌之间的自由选用。而在一些应用场合，如水洗机、挤出机等只需实现多台变频器的控制，且根据控制要求同一控制系统可能选用不同品牌的变频器。

　　Modbus是用于工业现场的总线协议，具有完全免费、简单易用、标准规范等优点，在工业控制中获得广泛的应用。大多数通用变频器搭配有RS485接口电路、内置有Modbus协议。陈建荣等[8]、吴征等[9]、郝迎吉等[10]给出了基于Modbus协议的、以单片机为控制核心的变频器通讯控制方案，但缺少单片机Modbus主站功能的具体实现，也未给出实用的控制程序。本文设计制作了一款带有RS485接口电路的、8进8出的单片机控制板，分析设计Modbus控制程序，通过淘晶驰串口屏进行人机交互，实现对不同品牌变频器的通讯控制。

　　1控制原理

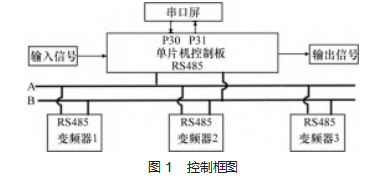

　　单片机控制板是控制系统的核心，通过TTL电平实现与串口屏的全双工通讯，接收串口屏发来的运行指令、运行频率，同时定时将查询到的变频器的状态信息上传到串口屏中进行显示。在实际工程中，为提高控制系统的可靠性，变频器的运行指令还允许通过外部物理信号进行控制，为此单片机控制板接收外部按钮等开关信号。单片机板、变频器通过RS485总线二线制连接，并以单片机板作为Modbus主站，各变频器作为具有指定站号的从站。控制的核心是，按Modbus协议，单片机将控制信号按一定控制逻辑产生相应的查询帧发送到总线上，目标从站处理后按规定的帧格式进行应答。本文分析了Modbus通讯的帧格式及其单片机编程实现。控制框图如图1所示。

　　2硬件结构

　　2.1单片机控制板

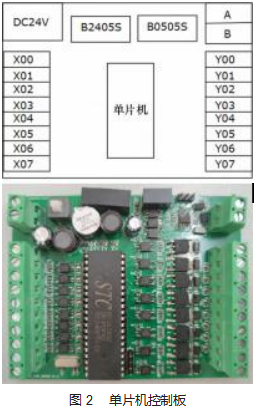

　　本文选用国产增强型8051内核、超高性价比的STC单片机作为主控，具体型号是STC15F2K60S2-PDIP40。该型号具有两个串口，其中一路与串口屏进行TTL通讯，接收触摸屏的命令、上传变频器的状态；一路设计RS485接口电路实现Modbus通讯。该控制板设计有8路漏型输入、8路晶体管输出，可灵活增加输入输出信号，比如输入按钮信号，用以控制运行指令。整个电路板使用24VDC开关电源供电，输入输出电路、RS485通讯电路均使用光耦(EL357)隔离，其中RS485接口电路使用2片高速光耦(TLP109)隔离收发信号、1片普通光耦作为方向控制信号。电源使用DCDC隔离电源模块，B2405S将输入电压24 V转为控制板所需的5V电源，B0505S产生隔离的RS485电源。特别地，为提高波特率的准确性和通讯稳定性，时钟电路选用外部22.118 4 MHz的晶振，而不使用内部RC时钟。单片机控制板框图、实物图如图2所示。

　　2.2三菱变频器的RS485接线与参数设置

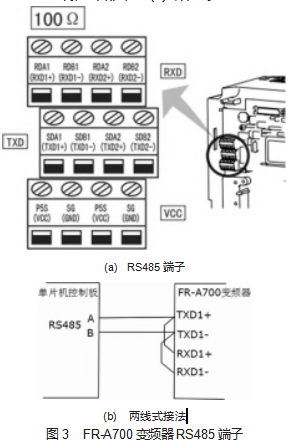

　　三菱FR-A700系列变频器的通讯分为使用变频器的PU接口的通讯和使用RS485端子的通讯，分别对应两组不同的参数。PU接口方式的通讯，使用三菱变频器专用协议，且通讯帧采用ASCII码格式，数据密度低，通讯效率低；RS485端子使用标准化、通用的Modbus RTU协议。RS485端子如图3(a)所示，可采用四线式、两线式两种接法。两线式更为普遍，将RXD1+和TXD1+短接并接RS485总线的A端，将RXD1-和TXD1-短接并接RS485总线的B端，如图3(b)所示。

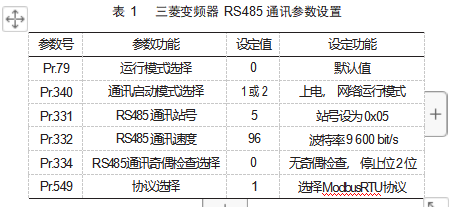

　　相互通讯的各方必须设置同样的通讯格式，才能确保通讯正常。本文通讯格式统一设置为9 600/8/N/2，即通讯波特率为9 600 bit/s，8位数据位，无奇偶校验，2位停止位。三菱变频器使用RS485端子的ModbusRTU通讯相关的参数如表1所示。设置通讯参数前，建议执行ALLC=1操作，将所有参数恢复出厂默认值。

　　2.3西门子变频器的RS485接线与参数设置

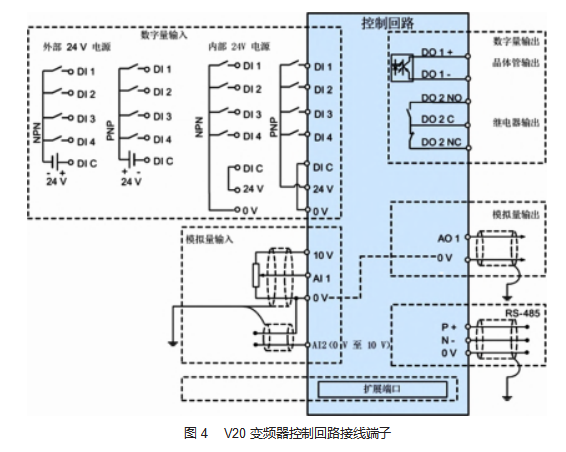

　　西门子V20系列变频器的控制回路接线端子如图4所示，P+接RS485总线A端，N-接RS485总线的B端。西门子V20变频器可通过RS485接口的USS协议与西门子PLC进行通讯。用户可以通过参数设置为RS485接口选择USS或者Modbus RTU协议。为增强抗干扰性能，建议使用屏蔽双绞线作为RS485通讯电缆。

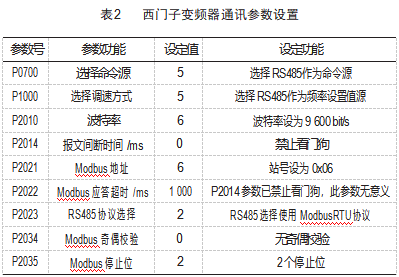

　　本文选择ModbusRTU协议实现单片机与变频器的通讯，如前文所述通讯规格统一为9600/8/N/2，V20变频器相关参数设置如表2所示。设置通讯参数前，最好执行恢复出厂默认值的操作，且在更改P2023后，须对变频器重新上电。

　　3 ModbusRTU的控制实现

　　3.1 ModbusRTU简介

　　Modbus是用于工业现场的总线协议，具有标准、开放、免费、通俗易懂等优点，支持多种电气接口，已纳入国家标准。Modbus分为标准Modbus、Modbus-TCP、Modbus Plus三种形式。标准Modbus的物理层是串行链路，广泛采用的是RS485电气接口。串行链路Modbus可分为ASCII码和RTU两种传输模式。RTU模式具有较高的数据密度，在相同的波特率下比ASCII模式有更高的吞吐率，是标准Modbus要求支持的传输模式。Modbus串行链路协议是一个主-从协议。Modbus通讯总是由主站发起，从站被动响应，从站从来不会主动向主站发送信息，从站之间也从来不会相互通讯。主站可以采用单播模式和广播模式向从站发送信息。每个从站都有一个唯一的站号。Modbus的对象有单比特和16比特两个类型。单比特类型主要处理离散输入与线圈，16比特类型则是两字节的寄存器。在工程实际应用中，用户可以将16个单个比特类型的对象包装成一个16比特类型的寄存器，读写一个16比特的寄存器可以实现对16个单比特类型的对象进行读写操作。

　　3.2变频器的功能码与寄存器

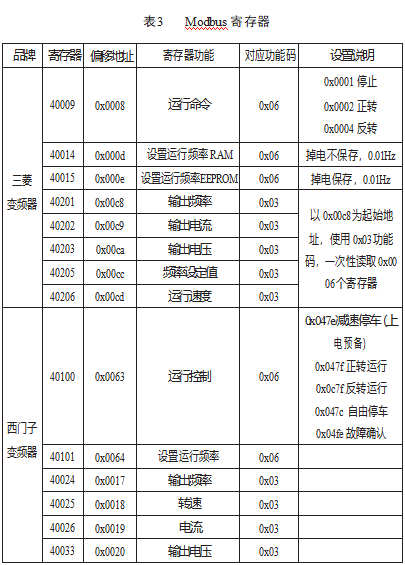

　　查阅手册[11-12]，无论是三菱变频器还是西门子变频器，在Modbus通讯时，均主要支持0x03、0x06、0x10三个功能码，其中0x03功能码的主要功能是读取保持寄存器的数据，用户可实时监视变频器的各种状态信息、运行参数等，0x06功能码的主要功能是向单个保持寄存器写入数据，实现变频器的运行控制或频率调节，0x10功能码则可以一次向多个保持寄存器写入数据。在实际应用中，可以简化成只需用两个功能码，即0x03监视运行状态，0x06实现运行控制与频率值写入。Modbus通讯有关寄存器分析汇总如表3所示。

　　V20变频器使用基准变量，这有助于采用统一的方式显示设定值和实际值信号，一个100%的值相当于一个0x4000的过程数据值。用户通过设置P2000~P2004分别实现基准频率、基准电压、基准电流、基准转矩、基准功率的设置。寄存器40101的数据与频率值的对应关系是：

　　频率值(Hz)=据×P2000

　　已知期望输出频率，则寄存器40101的设定值表示为：频率值(Hz)P2000

　　3.3单片机控制程序

　　单片机程序分为串口基本读写部分、串口屏通讯部分、ModbusRTU主站程序等3部分。串口1与串口屏通讯，初始化为38400/8/N/1；串口2实现RS485接口，初始化为9600/8/N/2，两路串口均使用环形数组实现串口数据的读写，开放收发中断且配置为高优先级，确保响应实时性。

　　本文选用淘晶驰的X5系列7寸电阻屏，型号是TJC8048X570_011R。相比于工控常用同等尺寸的触摸屏，串口屏具有明显的价格优势，开发难度低，自由灵活设计用户界面。单片机与串口屏的通讯是无协议的自由通讯。串口屏以连续3个0xff作为数据帧的结尾，一旦接收到第1个字节，串口1开始监视接收的信息，如连续接收到3个结束符0xff则视为一帧结束，立即解析并将控制信息通过串口2发送给相应从站。同时，单片机还通过串口1定时将从站的状态信息发往串口屏进行显示。

　　标准ModbusRTU要求帧间隔不少于3.5 t，帧中字符间隔不超过1.5 t。由于从站收到查询帧时需要时间进行处理，再进行应答，在实际应用中，简化了对3.5 t的判断，采用定义一个监视变量HostRx_TimeOut，在持续规定时间未再接收到字符，则视为一帧结束HostRx_Time⁃Out被置为1，开始分析数据帧。无论收发，由于使用了缓冲功能，先将数据写入缓冲区再启动发送，确保了同一数据帧中的字节是连续发送的，字符间隔不超过1.5 t。

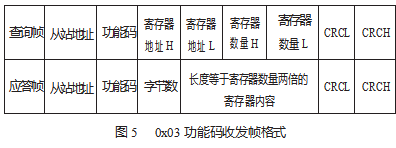

　　三菱、西门子、ABB[7]等知名品牌变频器的Modbus通讯均主要支持0x03、0x06、0x10等3个功能码，在实际工程应用中，0x03和0x06这两个功能码足以满足通讯要求。0x03功能码用于读取16 bit的寄存器，其收发帧格式如图5所示。

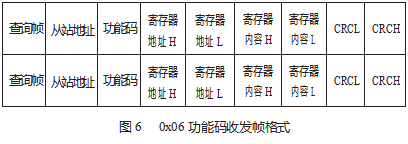

　　定义从站地址Slave_Addr、寄存器地址RegAddr、寄存器数量RegNum，则存在如下关系：查询帧与应答帧的头两个字节相同，分别是从站地址、功能码(03H)；应答帧的“字节数”等于寄存器数量RegNum的两倍；寄存器地址、寄存器数量、寄存器内容都是16 bit类型，在Modbus帧中均高字节在先、低字节在后，CRC16则是低字节在先、高字节在后。0x06功能码用于写入单个16 bit的寄存器，其收发帧格式如图6所示。定义寄存器内容RegVal。明显地，0x06功能码收发帧完全一致，这是一个重要的判断依据。

　　在编程时，使用全局变量Host_Status，只有当Host_Status为0时(称为准备状态)才允许更新功能码Host_Tx_Code的值，相应地更新从站地址Slave_Addr、寄存器地址RegAddr、寄存器数量RegNum或寄存器内容RegVal，再根据功能码Host_Tx_Code是0x03还是0x06分别调用不同的处理函数。这样做的好处是避免上一次的通讯被打断。另外，为提高通讯可靠性，对应答帧进行了多次判断处理，一旦超时或判断出错，启用多次发送机制，如多次尝试均失败，则认定通讯故障。对0x03功能码而言，在接收到应答帧时，依次进行从站地址、CRC校验、帧长度判断等判断无误后，将接收到的数据寄存器值填入到相应的区域。图7、图8分别给出了0x03和0x06功能码的处理函数。

　　4结束语

　　本文以单片机控制板为核心、以串口屏为人机界面实现对不同品牌的多变频器的Modbus通讯控制。设计了一款通用性强、成本低的单片机控制板，克服了PLC或工控机不利于对不同品牌变频器的通讯困难，分析了Modbus收发帧格式，为编写Modbus通讯处理函数提供依据。实践证明，本方案可以大幅度降低控制系统成本，在成本敏感场合具有明显的优势。特别地，如使用同一品牌的变频器，可以使用广播方式实现对全部从站的同时控制，较好地保障了同步性；同时控制板具有IO功能，可方便实现输入输出控制，具有简易PLC的灵活性。

　　参考文献：

　　[1]冯情.基于单片机控制的异步电机调速装置设计[J].设备管理与维修,2018(16):147-148.

　　[2]朱高中.基于单片机和变频调速技术的水塔液位控制系统研究[J].计算机与数字工程,2021,49(3):482-486.·243·

　　[3]游乙龙.基于单片机的PWM转DAC实现通用变频器的自动控制[J].机电工程技术,2015,44(6):90-92.

　　[4]申建广,淘涛,梅雪松,等.基于RS-485的单片机与三菱变频器通讯的多电机控制研究[J].机床与液压,2012,40(9):5-7.

　　[5]姜凤武,王杭.基于MODBUS协议实现单片机与变频器的通信[J].自动化技术与应用,2006(4):78-79.

　　[6]游辉胜.Simatic S7-1200和Sinamics V20在卷绕机上的应用[J].电气传动,2018,19(10):85-87.

　　[7]胡建国,罗勇武.基于RS485的单片机和变频器通信控制多电机研究[J].机床与液压,2013,41(22):139-141.

　　[8]陈建荣,吕春放.基于ModBus协议的无纺布主从式变频控制[J].自动化与仪器仪表,2014(8):60-62.

　　[9]吴征,喻支乾.基于Modbus通讯协议变频器速度给定系统的改造及设计[J].山东化工,2020,49(11):157-161.

　　[10]郝迎吉,梁云龙,程晓茹,等.基于单片机的采煤机变频器安全预警系统的设计[J].煤炭技术,2017,36(4):215-217.

　　[11]三菱电机.三菱通用变频器FR-A700使用手册(应用篇)[Z].2007.

　　[12]西门子(中国)有限公司.Sinamics V20变频器操作手册[Z].2017.
