摘要：针对金属矿山高陡边坡稳定性监测的技术瓶颈，本文提出融合三维激光扫描TLS与深度学习预测的智能监测体系。传统点式监测技术如全站仪、GPS存在空间覆盖不足、时效性差、微变形识别能力弱等缺陷，难以满足深部矿山灾害预警需求。本文设计系统化TLS数据采集方案，采用RIEGLVZ-4000等工业级扫描仪，通过多测站高重叠布设>30%重叠度、毫米级精度点云获取及M3C2算法提取边坡法向变形场，构建时空连续的高分辨率网格化位移矩阵精度±3mm。基于变形场数据，创新构建ConvLSTM-CBAM耦合预测模型。通过堆叠ConvLSTM层捕捉时空演化规律，引入卷积注意力模块CBAM动态聚焦关键形变区域，实现端到端的多期变形场序列预测。模型以月均扫描数据24期训练，预测未来1～3个月变形的平均绝对误差MAE为1.8mm～2.4mm，决定系数R2达0.87～0.96，较传统LSTM精度提升19.2%。该技术突破传统监测局限，建立了毫米级的“面状超前预警”机制，为矿山边坡灾害防控提供智能化决策支持。未来将探索多源数据融合与边缘计算部署以增强实时性。

　　关键词：三维激光扫描；边坡变形监测；时空预测；矿山安全

　　1边坡安全监测技术瓶颈

　　当前矿山边坡稳定性监测主要依赖于全站仪、全球定位系统GPS以及测斜仪等点式或线式接触测量技术。这些传统手段在应对复杂矿山环境下的高陡边坡监测需求时，存在显著的固有局限。空间覆盖不足是其主要缺陷，有限的传感器布设点位难以有效捕捉边坡岩体在空间上的整体变形场分布特征，极易遗漏局部应力集中区或潜在滑动面的早期变形信号，无法为稳定性评价提供全域性数据支撑。时效性差问题突出，依赖人工操作的定期监测模式导致数据采集频率低下，难以满足对突发性变形或加速蠕变阶段的实时捕捉要求，显著滞后于灾害孕育过程，严重削弱预警效能。测量精度受限同样不容忽视，复杂的地表环境、气象条件如温度剧变、强降水、雾气以及仪器本身的系统误差，使得传统手段对揭示边坡失稳前兆至关重要的mm级甚至毫米级(±3mm）微变形的识别能力不足。此外，自动化与智能化程度低导致监测数据的处理与分析高度依赖技术人员的主观经验，定量化、标准化分析流程欠缺，变形演化规律解读与失稳时间预测的主观性强、可靠性存疑。这些系统性缺陷共同制约着矿山高陡边坡灾害的早期精准识别与主动防控能力，亟待技术突破。

　　2三维激光扫描数据采集与处理

　　2.1数据采集方案

　　为确保边坡稳定性监测数据的完整性、精确性与时空连续性，可采用先进的地面三维激光扫描技术构建系统化的数据采集框架。在扫描系统选择上，优先考虑测程覆盖目标边坡通常要求大于500m且具备高单点精度的相位式或脉冲式激光扫描仪，如RIEGLVZ-4000或LeicaRTC360等成熟工业级设备。此类设备在50m测距范围内单点精度可优于±3mm，能够有效捕捉边坡表面的毫米级细微形变，其技术可靠性与环境适应性已通过大量工程实践验证。

　　测站布设严格遵循“全覆盖、多视角、高重叠”的核心原则。在边坡周边地质条件相对稳定的区域合理设置不少于3个测站位置，通过优化测站空间分布确保各站扫描范围相互重叠度大于30%，最大限度消除地形遮挡与植被覆盖造成的扫描盲区。每个测站均需利用高精度全站仪或GNSSRTK技术进行绝对坐标的精确测量，并布设稳定可靠的控制点网络，为所有扫描数据建立统一的空间参考基准，保障多期数据在统一坐标系下的精确对齐与对比分析。

　　扫描参数的设定需紧密契合具体边坡工程的规模特征与监测精度目标。根据点云分辨率的要求（例如在10m处达到1cm），科学设置扫描仪的角度步进与采样频率。同时，作业过程需充分考虑大气环境因素，避免在雨、雾等显著影响激光传播与信号强度的不利气象条件下实施扫描。为提高多站点云数据的自动配准精度与效率，应在边坡表面及周边稳定区域合理布设高反射率的人工靶标，其空间分布需兼顾均匀性与关键区域覆盖，数量与位置应满足稳健配准需求。

　　扫描周期的规划建立在对边坡稳定性风险等级的科学评估基础之上。对于已识别的高危潜在滑动区域，实施高频次监测如每周或每日扫描，以期快速捕捉潜在加速形变信号；对于稳定性相对良好的区域，则可采用较低的监测频率如每月或每季度扫描。通过系统化的周期性数据采集，构建具有明确时间标签的三维点云序列数据集，为后续的边坡形变趋势分析、预警模型构建及灾害机理研究提供坚实的数据支撑。

　　2.2点云数据处理与边坡变形场提取方法

　　获取的原始点云数据不可避免地包含大量噪声及非目标地物信息，必须经过严格预处理才能用于高精度的边坡变形分析。初始处理阶段的核心是去噪，采用统计离群值移除SOR或半径滤波等技术，有效识别并剔除由扫描仪误差、大气干扰、植被、车辆以及短暂停留人员等产生的离散噪声点如黑点，确保后续分析数据的纯净性。对于多期、多站获取的扫描数据，需通过精确配准统一至同一稳定坐标系。此过程通常依赖迭代最近点ICP算法，并辅以人工布设的固定靶标或边坡上固有的稳定岩石等地物特征作为高精度控制点，显著提升配准可靠性。配准后的残差需严格控制例如要求均方根误差RMS<5mm，这是保障变形监测精度的基石。在保证关键几何形态不失真的前提下，为提升大规模点云处理的效率，需进行合理的抽稀与重采样。常用方法包括体素网格滤波通过创建指定尺寸的三维体素网格，用网格内点的中心或中值代表该区域或基于曲率特征的采样，优先保留地形起伏显著区域的信息。

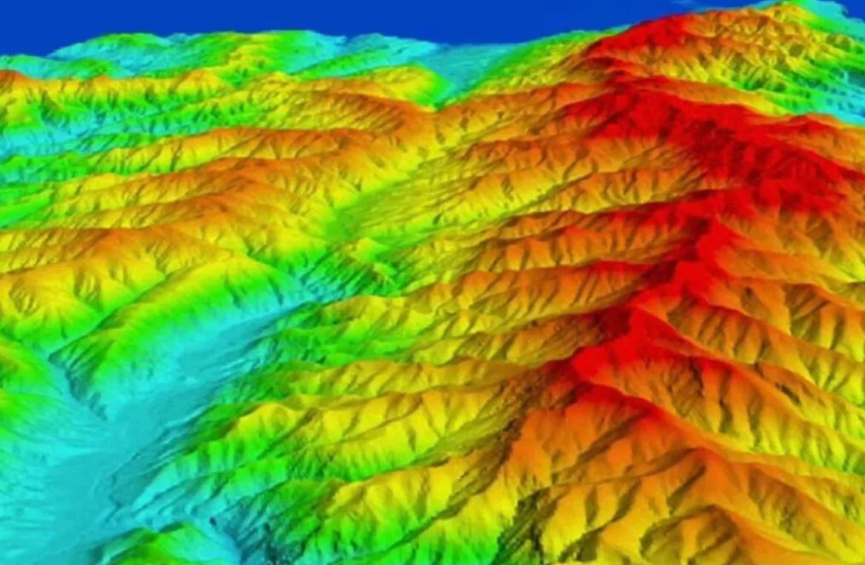

　　为进一步量化分析，需将离散点云转换为规则化的表面模型。通常采用曲面重建与栅格化技术，生成高精度的数字表面模型DSM或者数字高程模型DEM。网格尺寸如0.1m×0.1m的设定至关重要，需在充分刻画边坡微地貌细节与保障计算效率之间取得平衡。每个网格单元精确记录其中心或代表点的高程值Z及对应的平面坐标X，Y，形成结构化地形表达。

　　边坡变形场提取的核心在于精确量化相邻两期扫描表面间的空间位移。基于点的比较C2C方法虽直接计算点间最近距离，操作简便，但其结果易受点云噪声、密度差异及残余配准误差的干扰，可靠性有限。故推荐采用基于网格的改进方法M3C2，该方法通过计算两期点云在对应局部表面法线方向上的投影距离差，显著降低了对配准精度的敏感度，更能真实反映边坡表面的法向变形如沉降或隆起。最终，将每个网格单元计算得到的法向变形量dZ作为核心指标，构建二维时空变形场矩阵D（X，Y，T），其维度为网格行数，网格列数，时间序列长度。该矩阵完整刻画了边坡表面形变在空间上的分布模式及随时间演化的动态过程，为稳定性评估与预警提供关键数据支撑。

　　3基于ConvLSTM的边坡变形预测模型优化

　　3.1融合注意力机制的边坡变形时空预测模型

　　为精准预测边坡未来变形场演化，可以构建一个端到端的“编码器—预测器”深度学习架构。模型输入为历史连续T期为6的边坡变形场序列，每个时间步的变形场数据Dt表示为二维高程位移矩阵。核心编码层采用多层堆叠的ConvLSTM模块，其独特优势在于同时执行卷积操作提取空间结构特征与LSTM门控机制建模时间动态依赖关系。ConvLSTM逐帧处理输入序列，通过内部状态传递和更新，最终输出一个高度凝练的、蕴含复杂时空演化规律的编码状态，为后续预测奠定基础。

　　为进一步增强模型对关键时空特征的辨识与利用能力，抑制背景噪声干扰，在ConvLSTM编码层后集成了卷积注意力模块CBAM。该模块包含两个互补的自适应注意力子机制。通道注意力子模块通过分析特征通道间的相互依赖关系，动态学习并分配各通道特征的重要性权重；空间注意力子模块则聚焦于变形场空间维度，学习并突出空间不同位置如潜在滑裂带、位移突变区等变形显著区域的重要性权重。CBAM的引入使模型能够自主聚焦于对预测变形最为关键的时空特征区域，从而有效增强了模型的特征选择能力、预测精度以及对复杂噪声环境的鲁棒性。

　　基于编码和注意力加权的时空状态信息，模型进入预测阶段。预测器部分可选择性地采用ConvLSTM层进行多步递归预测，或采用全连接层、反卷积层转置卷积层等结构直接映射未来状态。最终模型输出层生成未来K期为3的边坡变形场预测序列，完整实现了从历史变形场序列到未来变形场序列的端到端高精度预测。此架构通过融合时空建模、注意力聚焦与序列预测，为边坡稳定性监测预警提供了强有力的技术支撑。

　　3.2模型训练与优化策略

　　为确保图像序列变形场预测模型的鲁棒性与泛化能力，本文设计并实施了严谨的训练与优化流程。模型训练采用滑动窗口法动态构建训练样本，将连续图像序列划分为重叠的输入—输出子序列对，以充分学习序列内部的时空动态演变规律。损失函数设计以均方误差MSE为核心，直接量化预测变形场与真实变形场在像素级别上的差异；为进一步提升变形场的物理合理性与空间平滑性，额外引入基于变形场梯度的正则化约束项，有效抑制不合理的局部畸变。

　　优化过程选用自适应学习率算法，重点考察Adam与RMSprop优化器。Adam因其对非平稳目标的优异适应性及对稀疏梯度的良好处理能力成为首选，RMSprop则作为处理循环神经网络常见问题的有效替代方案。为抵御模型过拟合风险，综合应用多重正则化技术。在网络层间插入Dropout操作，以前向传播中的空间随机丢弃机制提升特征表示的冗余度。严格实施早停机制，通过实时监控独立验证集性能，在泛化能力达到峰值时终止训练，可避免对训练数据的过度记忆。

　　超参数配置对模型性能至关重要，涵盖学习率、卷积核尺寸及通道数、LSTM隐藏单元数量、网络深度等关键维度。本文摒弃低效的盲目尝试，采用系统性调优策略。即在初筛阶段运用网格搜索锁定关键参数的大致有效区间；进而引入基于高斯过程代理模型的贝叶斯优化算法如GP-UCB，在连续空间内高效探索最优超参数组合，以有限的计算资源代价实现模型性能最大化。该优化框架确保了模型在复杂医学图像配准任务中的准确性与稳定性。

　　3.3融合TLS与深度学习的边坡变形监测

　　本文提出并验证了一种融合地面激光扫描TLS与深度学习模型的边坡变形智能监测预警技术。相较于传统点式监测方法，该方案实现了技术层面的显著突破。利用TLS获取亚厘米级精度的整体边坡表面变形全覆盖数据；创新性地采用具备强大时空建模能力的ConvLSTM模型处理具有强空间相关性的时序变形场数据，并结合CBAM注意力机制有效提升模型对关键变形信息的捕捉效率。该模型能够对未来1～3个月的边坡变形趋势进行较高精度预测，为主动灾害防控提供了关键决策时间窗口。同时，该技术实现了从数据采集、处理分析到预测预警的全流程自动化，大幅减少了人工干预和主观判断带来的不确定性。

　　成果验证环节证实了该技术的有效性。模型成功捕捉了特定地质结构如坡脚断层影响带的位移演化趋势，其预测生成的变形场热力图与后续实测结果展现出高度吻合性。基于预测结果，本文构建了以5mm/月变形速率为阈值的蓝—黄—红三级预警机制，为工程实践中实施主动防控措施提供了清晰的决策依据。该技术体系的核心优势在于实现了毫米级(±3mm）精度的边坡表面全覆盖连续监测，从根本上突破了传统点式监测在空间覆盖密度和连续性上的局限。

　　然而，该技术体系目前仍面临若干关键挑战。其预测精度高度依赖TLS数据质量及点云配准精度，恶劣天气条件如大雨、浓雾会显著影响扫描效果和数据可靠性。更为根本性的局限在于，TLS技术仅能捕捉地表变形信息，难以直接反映岩体内部损伤状态如深部滑移面的形成与发展。针对这些挑战，未来研究亟需在融合微震监测、倾斜仪等深部监测数据等方向重点突破，构建多维度监测网络以弥补内部变形信息缺失。探索将岩土力学物理模型如有限元分析与数据驱动模型结合的混合方法如物理信息神经网络以及PINNs，增强模型预测的物理可解释性和泛化能力。优化算法效率并探索边缘计算部署方案，显著提升点云处理与模型计算的实时响应能力。构建融合降雨量、爆破振动、地下水位等多源异构数据的耦合预测模型，以更全面、深入地刻画边坡变形的复杂驱动机制。

　　综上，本文发展的融合TLS与ConvLSTM-CBAM的智能监测预警技术为边坡安全管控提供了高精度、自动化、面向未来的解决方案。通过持续攻关深部信息融合、物理机理耦合、计算效率优化及多源数据整合等关键方向，该技术有望实现更高精度预测、更全面状态感知和更及时预警能力，最终推动矿山及工程边坡安全管控模式向“面状超前感知、智能分析预警”的智能化方式升级。

　　4总结与展望

　　矿山边坡稳定性监测是保障矿山安全生产的核心。本研究创新融合高精度三维激光扫描技术与深度学习算法，构建了面向金属矿山边坡变形的动态预测模型，为风险管理提供了新范式。研究依托高频率激光扫描，实现了边坡表面形态的长期连续监测，完成点云去噪、多期数据高精度配准及数字表面模型生成。基于优化的变形量化算法，提取了精细刻画边坡法线方向动态变化的变形场序列，并创造性地构建了时空数据集，采用滑动时间窗口策略生成样本，有效支撑模型对时序演化规律的挖掘。

　　未来，进一步探索模型轻量化与工程部署技术，推动在矿山边缘计算设备上的实时应用；考虑集成微震监测、InSAR、GNSS等多源异构数据，构建“空—天—地”一体化协同感知与融合预测框架，提升复杂工况下的适应性与鲁棒性；增强模型的长周期预测能力，探索将地质力学机理知识嵌入深度学习模型，提升预测的物理可解释性及极端工况外推能力；研发基于高精度预测结果的风险分级智能预警与辅助决策支持系统，实现从精准感知到智能预警再到科学决策的全链条闭环。该模型的构建标志着矿山安全监控向基于大数据与人工智能的超前精准预测迈出了关键一步，对提升金属矿山本质安全水平意义重大。
