摘要：随着矿山开采规模的持续扩大与开采环境的愈加复杂，传统矿山测绘手段已经无法满足当今矿山高效、安全开采对精准测绘数据的需求，为提高矿山测绘的效率和精度，本文深入探究矿山测绘中GPS-RTK技术的应用，对GPS-RTK技术的基本原理、系统组成以及技术特点进行了全面概述，深入剖析了传统矿山测绘中存在的测绘精度不高致使误差积累明显、作业效率低下以及测绘周期漫长、地形适应性差，也使得复杂区域难以测量以及数据实时性弱造成更新严重滞后等问题，并着重阐述了矿山测绘中GPS-RTK技术的具体应用要点，实现了对矿山测绘工作的全面优化与升级。

　　关键词：矿山测绘；GPS-RTK技术；测绘精度；作业效率

　　现代矿山开采的规模不断扩大，深度持续增加，对于矿山地质状况、矿体分布以及开采作业区域的精准测绘需求日益迫切，传统测绘技术在面对当下复杂多变的矿山开采环境时，逐渐显露出其局限性，而随着卫星定位技术和通信技术的飞速发展，GPS-RTK技术应运而生，该技术凭借其独特的优势，能够实时、快速、精准地获取测绘数据，革新了矿山测绘的作业模式，为矿山开采的安全高效进行提供了有力保障。因此，探讨如何在传统矿山测绘中应用GPS-RTK技术具有深远意义。

　　1 GPS-RTK技术概述

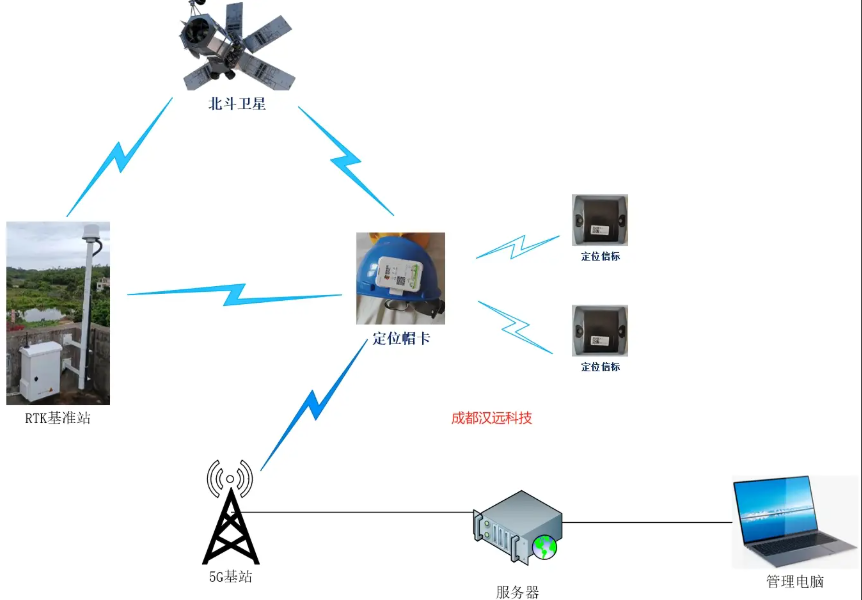

　　GPS-RTK技术是依托全球定位系统发展起来的实时动态测量技术，其原理为在基准站安装一台GPS接收机，连续对所有可见GPS卫星实施观测，并运用无线电传输装置把观测数据实时送达流动站，流动站在接收GPS卫星信号时，也能接收来自基准站的相关数据，依靠实时差分处理法，剔除卫星轨道误差、电离层和对流层折射误差等公共误差后，迅速算出流动站的三维坐标，该技术可实现厘米量级的定位精准度，极大增进了测绘的精准水平与时间效益，给矿山测绘等领域提供了全新作业思路。

　　2传统矿山测绘中存在的问题

　　2.1测绘精度受限，误差积累明显

　　传统矿山测绘依赖全站仪、经纬仪等常规测量仪器，这些仪器在测量过程中，受限于观测方法与仪器本身精度，如全站仪的测角精度、测距精度有限，在长距离测量或复杂地形条件下，多次测量积累的误差会逐渐增大，对中误差、整平误差以及目标偏心误差等累计后，会直接对最终测量结果产生影响。尤其在矿山这种大面积、长距离且测量任务频繁的环境中，误差经多环节传播，致使最终绘制的矿山地图、矿体模型等与实际情况偏差较大，无法满足矿山精准开采、安全生产对高精度测绘数据的需求，导致开采过程中对矿体边界判断失误，造成资源浪费或安全隐患。

　　2.2作业效率低下，测绘周期漫长

　　传统测绘作业流程繁琐，从前期控制点布设到实地测量，再到内业数据处理与绘图，每个环节都耗费大量时间，如在控制点布设时，需人工实地选点、埋石，且选点要考虑通视条件、点位稳定性等诸多因素，过程耗时费力，实地测量阶段观测人员还需在不同测站间频繁搬站，而且每一次搬站都要重新进行仪器对中、整平、定向等操作，操作过程复杂且耗时。同时，内业数据处理还需人工手动录入数据，进行平差计算等，效率低下，这种传统方式对于大面积的矿山测绘任务往往需要投入大量人力、物力，经过长时间作业才能完成，严重影响矿山开采进度，增加开采成本。

　　2.3地形适应性差，复杂区域难测

　　矿山地形复杂多样，常存在高山、深谷、茂密植被覆盖区以及地形破碎区域，而传统测绘仪器在面对这些复杂地形时极为困难，如全站仪等需通视条件良好才能进行测量，对于山区等地形起伏大、遮挡严重的区域，难以找到合适的通视点，导致测量工作无法顺利开展，而茂密植被覆盖区仪器则难以观测到目标点，且人员通行困难，增加了测量难度。矿山内部的采空区、巷道等特殊区域，传统测绘方法难以深入内部进行全面、准确测量，无法获取完整的地形地貌信息，影响对矿山整体地质状况的准确评估，不利于矿山后续规划与开采方案制定。

　　2.4数据实时性弱，更新严重滞后

　　传统矿山测绘数据采集后需要经过内业处理、审核等多个环节才能形成最终成果，这一过程耗时较长，测绘数据无法及时反映矿山实时变化情况，而且矿山开采是动态过程，矿体不断被开采，地形地貌随时发生改变，例如，新的采场形成、巷道延伸等，而传统测绘方式不能及时更新数据，使得基于旧数据制定的开采计划与实际情况脱节，当出现突发地质变化或安全事故时，管理人员便无法依据实时测绘数据迅速做出决策，延误应对时机，极易导致更严重的后果，无法满足矿山安全生产与高效管理对实时数据的迫切需求。

　　3矿山测绘中GPS-RTK技术的应用分析

　　3.1高精度定位，大幅降低误差

　　传统测绘手段的误差易导致矿体边界误判，浪费资源且带来安全隐患，GPS-RTK技术凭借独特机制能实现高精度定位，降低误差。

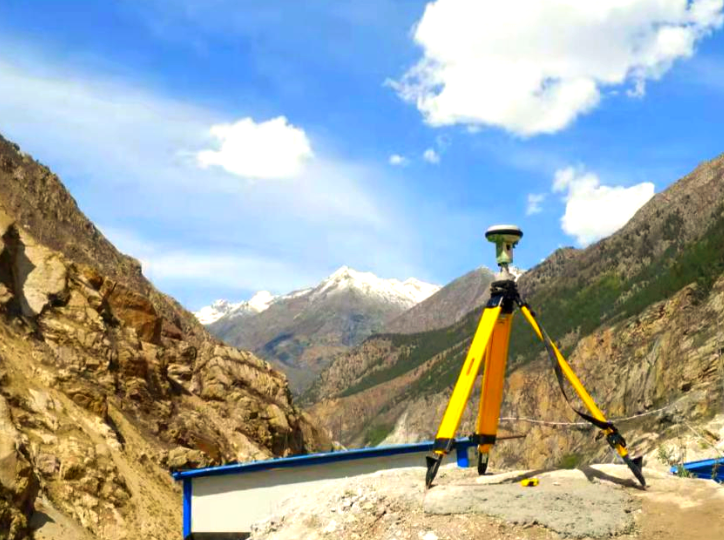

　　实际测绘中首先在矿山区域内选择地势开阔、地质稳定且能长期保存的位置设置基准站，基准站接收机持续跟踪至少4颗GPS卫星以采集原始观测数据。例如，某矿山基准站接收机型号为TrimbleR8，其对L1、L2载波相位观测精度可达1mm，伪距观测精度为0.3m，通过使用PCCE900电台的数据链，以450MHz～470MHz频段、25W功率将基准站数据实时发送给流动站，传输距离在平原地区可达10km左右。流动站接收来自卫星和基准站的数据后可以利用载波相位差分技术进行解算，其内置的解算软件，如天宝公司的TBC软件，能依据接收到的载波相位观测值，通过双差算法消除卫星轨道误差、电离层和对流层延迟误差等公共误差。例如在某矿区1km2范围内进行测量，经测试，采用GPS-RTK技术测量的平面坐标误差在±2cm以内，高程误差在±3cm以内，相较于传统全站仪测量，误差大幅降低，满足矿山对高精度测绘的需求，保障开采精准度。而且在复杂矿山环境中，电离层和对流层的状态会随时间变化，GPS-RTK技术的解算软件具备实时监测和动态调整参数的功能。如在一天内不同时段对同一区域进行多次测量，软件可根据实时的电离层、对流层模型数据，自动优化计算过程，确保无论环境如何变化，测量误差始终稳定控制在极小范围内，充分发挥其高精度定位优势，为矿山开采作业提供持续、可靠的精准坐标依据。

　　3.2快速数据采集，显著提升效率

　　传统矿山测绘作业流程繁杂，从控制点布设到最终数据获取，耗时漫长，严重影响矿山开采进度，GPS-RTK技术则能够简化该流程，实现快速数据采集，提升效率。

　　传统方法的控制点布设需进行人工实地选点、埋石，且要保证通视，极为耗时，但使用GPS-RTK技术时，控制点选择只需满足天空开阔、远离强电磁干扰源等条件即可。例如某大型矿山，原本使用传统方法布设100个控制点，每个控制点选点、埋石及观测需3人耗时2天，共需600人工天。采用GPS-RTK技术后，2人操作，每天可完成50个控制点布设，仅需4人工天，效率大幅提升。实地测量时工作人员背负流动站接收机，能够以1次/s~5次/s的采样率进行数据采集，如对某条长5km的矿山运输道路测绘中，使用TrimbleGeoXH6000流动站接收机，以3次/s采样率，配合平板电脑实时显示测量点位置与属性，仅需2h即可完成测量，而传统全站仪测量至少需10h。

　　GPS-RTK采集的数据进行内业数据处理时可直接导入专业测绘软件，如南方CASS，自动生成地形图、剖面图等，无需人工手动录入与大量平差计算，极大缩短了数据处理时间，显著提升整体测绘效率，而且在大规模矿山测绘项目中涉及多个区域的测量任务，运用GPS-RTK技术能够对不同区域同时开展测量工作。例如，在包含5个分区的矿山测绘任务中，每个分区面积约为2km2，传统方法需依次对各分区进行控制点布设与测量，整体工期长达1个月。而采用GPS-RTK技术，5组测量人员可同时在不同分区开展工作，每组每天能完成0.5km2左右的测量任务，整个项目仅需10天即可完成数据采集，进一步加速项目推进，为矿山开采争取更多时间。

　　3.3灵活适应地形，全面覆盖区域

　　矿山地形复杂，传统测绘仪器受通视等条件限制，难以在复杂区域开展工作，而GPS-RTK技术不受通视条件约束，能灵活适应各类地形，全面覆盖测量区域。山区等地形起伏大的区域，GPS-RTK技术无需寻找通视点，例如在某海拔落差达500m的山区矿山使用GPS-RTK技术，工作人员可直接在山谷、山顶等位置开展测量工作，基准站设置在山顶开阔处，流动站可在山谷中正常接收信号进行测量，信号遮挡影响较小，依据工程实践经验在植被覆盖率达70%的茂密林区，只要接收机天线能接收到部分卫星信号，即可完成测量任务，而传统测绘仪器在该区域几乎无法作业。

　　矿山内部采空区、巷道等特殊区域可将小型化的GPS-RTK流动站设备安装在矿用车辆或机器人上进行测量，在某长度为3km的巷道测绘中，设备能以20m/min速度前行，同步采集巷道壁、顶板等位置数据，全面获取巷道内部地形信息，克服传统方法难以深入特殊区域测量的难题，实现矿山复杂地形区域的全面测绘覆盖。同时在矿山周边存在大量丘陵与沟壑的情况下，GPS-RTK技术的流动站可借助无人机搭载，实现快速、高效测量，而且无人机能灵活穿梭于复杂地形上空，在飞行高度为100m时，可覆盖半径500m范围内的区域，以每分钟采集100个测量点的速度获取数据。通过对这些区域的快速测绘，可及时掌握矿山周边地形变化，为矿山规划合理的防护设施与运输路线提供数据支撑，拓展了矿山测绘的覆盖范围与应用场景。

　　3.4实时数据传输，保障数据时效

　　矿山开采动态变化，传统测绘数据更新滞后，无法满足安全生产与管理需求，GPS-RTK技术通过实时数据传输，保障数据时效性。

　　基准站采集的观测数据通过数据链实时发送给流动站，实现数据实时共享，基准站可以使用AshtechZ-Xtreme接收机，通过GPRS网络模块以10kbps传输速率将数据发送给流动站，流动站测量数据则可以实时显示在手持终端或平板电脑上，测量人员可实时查看测量结果，如在开采边界监测中一旦发现测量点坐标变化超过设定阈值（如水平位移超过5cm，垂直位移超过3cm），系统则可以自动报警，相关人员能及时采取措施调整开采方案。

　　同时测量数据还可通过无线网络实时传输至矿山数据中心服务器，数据中心服务器利用数据管理软件对实时传输的数据进行存储、分析与处理。矿山管理人员可通过内部网络或移动终端随时查看最新测绘数据，如矿体开采进度、采场地形变化等，为矿山生产决策提供实时数据支持，有效避免因数据滞后导致的决策失误，满足矿山安全生产与高效管理对实时数据的迫切需求。同时为进一步提升数据传输的稳定性与时效性，矿山可构建专用的4G或5G网络基站，使得矿山管理人员能近乎实时地获取最新测绘数据，以便于管理人员对矿山开采过程中的突发情况做出更迅速的反应，如在发现采场局部出现异常沉降时，能在第一时间启动应急预案，最大限度保障矿山安全生产。

　　4矿山测绘中GPS-RTK技术应用的保障措施

　　4.1设备定期维护与升级，确保硬件性能稳定
       GPS-RTK技术依赖着高精度的基准站及流动站设备，其性能的稳定程度直接关系到测绘结果的精确与可靠，故而要定期对设备进行维护与保养，及时识别并消除潜在问题，而且伴随技术的不停进步应及时对设备进行升级，如对GPS卫星系统调整信号频率、添加新卫星，给接收机的固件升级，以贴合新的信号模式，提升定位的精准水平等，并定期留意设备厂商发布的软件新版，如安装天宝公司针对TBC解算软件的优化版等，以增强软件应对复杂矿山环境时的数据处理能力与稳固性。

　　4.2构建稳定的数据传输网络，保障数据流畅交互

　　稳定数据传输是GPS-RTK技术实时性的关键支撑，矿山环境呈现出复杂性，信号干扰要素繁多，所以构建稳定的数据传输网络十分关键，在矿山内部，可铺设专用光纤网络把基准站与数据中心接通，露天矿山可借助4G或5G通信技术达成，且搭配中继基站，增大信号覆盖面积。为应对网络突发的故障，可以设立备用数据传输链路，如将卫星通信当作备用手段，若4G、5G网络或者光纤网络出现故障情形，自动过渡到卫星通信模式，虽然其传输速率偏低，但可让关键测绘数据传输一直连贯，保证矿山测绘工作连贯开展。

　　4.3强化数据质量管控，提升数据可靠性

　　精准可靠的数据是矿山测绘的核心价值关键，数据采集时需订立严格的数据采集条例，并对所采集的数据实施实时质量查验，如借助软件内置的误差分析本领，当测量点平面误差达到阈值之外（如平面误差超过±3cm，高程误差超过±5cm），自动提示测量人员重新实施测量，处于数据存储与管理阶段，测绘技术人员应尽可能借助专业数据管理系统对测绘数据分类存储、备份再加密。

　　5结语

　　综上所述，本文对矿山测绘中GPS-RTK技术的应用进行了系统性剖析，针对传统矿山测绘存在的问题，引入GPS-RTK技术并详细阐述了其在提升测绘精度、提高作业效率、增强地形适应性以及保障数据实时性方面的技术要点，通过采取以上技术与措施进行处理，能有效解决传统矿山测绘的弊端，提升矿山测绘工作的质量与效率。相关人员未来应不断推陈出新，积极探索GPS-RTK技术与其他先进技术的融合应用，进一步拓展其在矿山测绘中的应用场景。
