摘要：本研究旨在解决有色金属矿石化验分析精度不足问题，提高资源评估和选冶工艺优化的准确性。通过系统分析影响精度的关键因素，采用细粒级分析技术，复合消解方法和基体分离技术等优化手段，建立了“逐级分离—定向富集—多技术联用”的分析策略。实验结果表明，优化后的方法使样品制备相对标准偏差降至0.4%，元素回收率提高至99%以上。文章研究中将先进仪器技术与数据处理方法有机结合，建立了适用于复杂多金属矿石的高精度分析体系，为矿产资源高效开发提供了可靠的创新技术支撑。

　　关键词：有色金属矿石；化验分析；精度优化；样品前处理

　　有色金属矿产资源是国民经济发展的基础材料，其勘探开发过程中，准确化验并分析数据是资源评价和开发决策的重要依据。随着矿业对资源利用效率要求的提高，传统分析方法的局限性日益凸显，分析精度的提升不仅关系到资源量评估的准确性，还直接影响选矿工艺参数优化和金属回收率，对企业经济效益具有显著影响。因此，研究有色金属矿石化验分析方法并优化其精度，已成为矿业领域的重要课题。

　　1有色金属矿石分析方法概述

　　1.1传统化学分析法

　　传统化学分析法是有色金属矿石分析的基础方法，主要包括容量分析和重量分析。容量分析中EDTA滴定法可用于测定铜、锌、铅等金属含量，其精度能够达到±0.2%；重量分析中硫化物沉淀法可用来测定铜含量，精度能达到±0.1%，这类方法具备操作简单且设备需求较低的特点，但分析周期较长，通常完成一批样品分析需要2~3天，在资源条件有限的基层实验室中该方法依旧有广泛应用，并且具有不可替代的作用，传统方法对分析人员的技术要求比较高，操作规范性会直接影响分析结果的准确性，所以建立标准化操作流程对确保分析质量十分重要［1］。

　　1.2仪器分析法

　　仪器分析法凭借高效、灵敏的特点，已成为现代有色金属矿石分析的主流方法。原子吸收光谱法（AAS）适用于常见有色金属如铜、铅、锌的测定，检出限可达μg/L级，电感耦合等离子体发射光谱可同时对多种元素进行测定，动态范围比较宽，铜、锌、铅等主元素相对标准偏差低于1%。电感耦合等离子体质谱，也就是ICP-MS，对铟、镓、锗等微量元素的检出限可达ng/L级，X射线荧光光谱即XRF，能进行快速无损分析，适合用于生产现场控制，仪器法投资成本高，但分析效率得到显著提升，单个样品分析时间从传统方法的数小时缩短至数分钟，且可实现多元素同时测定，大大提高了分析通量。

　　1.3现场快速分析技术

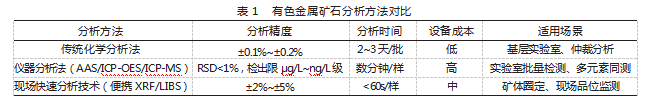

　　现场快速分析技术近年来发展迅速，成为矿山勘探和生产控制的重要工具。便携式XRF分析仪重量一般在1~2kg，能够直接对矿石表面开展无损分析，60s内就能完成主元素测定且精度达±2%~±5%，适用于矿体圈定与品位初步评估工作。激光诱导击穿光谱（LIBS）技术借助激光脉冲在样品表面形成等离子体，通过光谱分析来确定元素组成且分析时间小于10s。便携式近红外光谱仪可快速鉴别矿物类型进而辅助地质填图。这些技术尽管精度比不上实验室方法，但具备实时性强，无需样品制备及可连续监测等优势，能够显著提高矿产勘查效率与选矿过程控制精度，适合用于偏远地区资源勘查和现场品位监测工作［2］。三种分析方法的特点对比如表1所示。

　　2影响分析精度的关键因素

　　2.1样品采集与制备

　　样品采集与制备是有色金属矿石分析精度的首要影响因素，研究表明，采样误差可占总分析误差的60%~85%。在露天矿采样中，系统网格法采样点间距通常为5~10m，可将采样误差控制在±3%以内。地下矿采用沿脉采样法，间距2~5m时采样误差可控制在±5%以内，样品粉碎过程中，若粒度从10mm降至0.074mm（200目），样品不均匀性引起的误差可从15%降至1%以下。样品缩分过程中，四分法，圆锥四分法和机械分样器的相对误差分别约为5%，3%和1%，关键矿石如铜矿，制样过程应经过粗碎（<10mm），细碎（<3mm），磨细（<0.15mm）和超细磨（<0.074mm）四个阶段，每阶段均需充分混匀和适当缩分，以确保最终分析样品的代表性。

　　2.2样品分解与消解

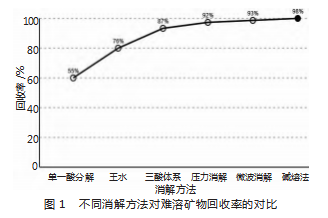

　　样品分解与消解效率直接关系到元素测定的准确性，不完全分解是分析精度偏低的常见原因。如图1所示，从单一酸分解到碱熔法，回收率呈现明显上升趋势，碱熔法可以达到98%的高回收率，针对氧化型铜矿，采用HCl-HNO3体系进行消解，回收率能达到98%~99%，而对于硫化铜矿，需要添加高氯酸来提高氧化能力，回收率可提升到97%~99%。对于含有硅酸盐脉石的复杂矿石，使用HF-HNO3-HClO4体系消解能够实现95%~98%回收率。微波消解技术可把传统消解时间从4~6h缩短至20~40min，且在闭系统条件下能有效防止挥发元素损失，如砷、汞等元素回收率从传统方法的85%~90%提高到95%~98%，提升了分析精度和效率［3］。

　　2.3仪器设备因素

　　仪器设备因素对分析精度的影响主要体现在灵敏度、稳定性和干扰控制方面。ICP-OES仪器检出限随元素不同而异，铜、锌、铅等常见金属可达3~15μg/L，稀土元素可达0.5~3μg/L。仪器稳定性方面，短期（4小时内）相对标准偏差应控制在0.5%~1%以内，长期（8小时）不超过2%。光谱干扰，如铜在324.75nm处的特征峰容易受铁在324.73nm处的峰干扰，分辨率低于0.005nm时将导致测定值偏高3%~10%，质谱仪分子离子干扰也是常见问题，如ArO+（m/z=56）对Fe56的干扰，使用碰撞反应池技术可将此干扰降低50~500倍。定期维护如雾化器清洗（每50个样品），光学系统检查（每周）和真空系统检查（每月）对保持仪器最佳性能至关重要。

　　3精度优化措施与方法

　　3.1样品前处理技术改进

　　样品前处理技术改进是提高分析精度的基础环节。通过引入行星式球磨机，可将样品粒度从传统的0.074mm进一步降至0.038mm（400目），甚至0.020mm（635目），使相对标准偏差从1.2%降低到0.4%。采用超声波辅助分散技术处理粉状样品能减少团聚现象，提高样品均匀性约25%，低温冷冻干燥技术处理含汞、砷等挥发性元素的矿石时，将干燥温度控制在-50~-30℃范围内，可把挥发损失从传统高温干燥的4%~6%降低至0.5%。微波辅助酸浸取技术将传统浸取效率提高了2倍左右，主要元素的浸出率从90%~92%提升至96%~98%，对于纳米级重矿物引入表面活性剂辅助分散技术，可显著改善重液分离效果提高回收率12%~15%。

　　3.2分析方法优化

　　分析方法优化是提高测定精确度的核心手段，复合消解技术通过组合不同酸的优势，如HNO3-HF-H2O2体系用于硅酸盐矿物，回收率由单一酸的85%~90%提升至95%~98%；压力消解技术在高压反应器中（8~10MPa，180~220℃)可实现难溶矿物的完全分解，缩短消解时间50%~60%。基体分离技术，如离子交换法、溶剂萃取法可有效消除复杂矿石中的干扰元素，将测定偏差从5%~8%降至1%~2%，预浓缩技术可将贵金属检出限从ng/g降低至pg/g级别［4］。多内标法结合数学校正模型有效补偿基体效应和仪器漂移，将系统误差从3%~5%降至0.5%~1%，高分辨质谱技术可分离同量异位素干扰，提高测定准确度。通过选择合适的基体分离技术可显著提高特定元素的测定精度。螯合固相萃取技术用于汞，砷等元素分析时回收率最高可达99.5%，操作时间最短且相对标准偏差最低，为有色金属矿石中环境敏感元素精确测定提供有效途径［5］。

　　3.3质量控制体系建立

　　3.3.1标准样品控制

　　标准样品是检验分析结果准确性的重要依据，其选择应与待测样品基体组成相近，矿石标准样品应涵盖不同品位范围，如铜矿通常分为高品位（>2%）、中品位（0.5%~2%）和低品位（<0.5%）三类，每批分析至少插入2~3个标准样品。标准样品测定值和标准值的相对偏差要控制在±2%以内，当超出允许范围时，需要查找原因并重新分析该批次样品，建议建立标准样品数据库，定期统计分析结果的偏差趋势从而及时发现系统误差，对于贵金属等高价值元素，适宜采用国家一级标准物质来进行质量监控。

　　3.3.2平行样分析

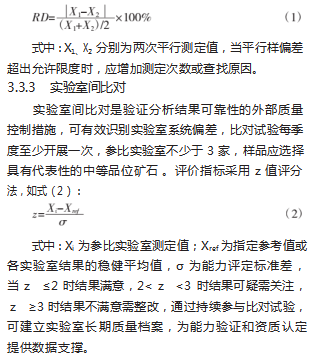

　　平行样分析是评价分析方法精密度的有效手段，通过对同一样品开展重复测定来检验结果重现性，平行样分析频率不能低于总样品量的10%，并且每批次至少要包含1组平行样，平行样相对偏差的允许限是根据元素含量确定，主量元素（>1%）相对偏差≤3%；次量元素（0.1%~1%）相对偏差≤5%；微量元素（<0.1%）相对偏差≤8%。相对偏差的计算如式（1）：

　　4实例分析与应用

　　4.1铜矿石分析精度优化案例

　　某铜矿企业分析实验室在铜精矿品位分析中发现系统性偏低问题，平均偏差达2.8%，造成年产值评估损失约1800万元。通过系统诊断之后发现主要问题源于以下方面，一是样品制备过程中细粒级铜矿物选择性团聚导致分样偏差，二是硫化铜矿物在酸消解过程中存在难溶解包裹体，三是基体元素特别是铁对铜测定产生干扰。针对上述问题，该企业实施了一系列优化措施，包括改进破碎磨矿工艺，把最终粒度从0.074mm提高到0.045mm，采用HNO3-HCl-HClO4-HF四酸体系并将消解温度控制在200~220℃,引入基体匹配标准系列和内标校正法来消除基体干扰。优化效果对比如表2所示，该优化方案让分析精度得到显著提升。

　　由表2可知，优化措施对各项指标均产生显著改善，特别是与冶炼厂结算差异降低了80.0%，直接转化为经济效益。

　　4.2多金属复杂矿石分析

　　某铅锌铜多金属硫化矿含铅1.8%~4.5%、锌3.5%~7.2%、铜0.4%~1.0%，并伴生银70~140g/t、镉40~180mg/kg、锑0.08%~0.25%等元素，传统分析方法测定精度差，伴生元素回收率仅为82%~86%，难以满足选矿工艺优化对分析数据的精准需求。

　　针对此类矿石，开发了“逐级分离-定向富集-多技术联用”分析策略，采用不同pH值条件下的选择性沉淀法分离主族元素，例如，pH=5.0±0.1时，铜、锌留在溶液，而铅、银沉淀。针对不同含量等级、不同类型的元素群匹配高适配性检测技术，例如，主量元素（铅、锌、铜）采用电感耦合等离子体发射光谱法（ICP-OES）测定，贵金属银采用火试金预富集-石墨炉原子吸收光谱法（GFAAS）联用技术，微量有害元素（镉、锑）采用化学气相发生（CVG）-电感耦合等离子体质谱法技术；引入数学校正模型消除残余干扰。该方法将分析相对标准偏差从2.8%~4.5%降至0.8%~1.5%，微量元素检出限提高3~5倍，使选矿回收率提高2.8%。

　　5结语

　　综上所述，有色金属矿石化验分析方法及精度优化是一项系统工程，涉及采样制备、前处理、仪器分析和数据处理多个环节。通过建立完善的质量控制体系，优化各环节工艺参数，选择适宜的分析方法，可显著提高分析精度，研究表明，精细化的样品处理，针对性的消解方案和严格的质量控制是提高分析精度的关键。未来应加强智能化技术应用，发展在线监测系统，进一步提升有色金属矿石化验分析的准确性和效率，为矿产资源高效开发利用提供技术支撑。

参考文献

　　［1］郭伟杨.矿石中金分析与化验方法探讨［J］.世界有色金属，2025（5）：205-207.

　　［2］李耀.基于分析化学方法的金属组分定量分析研究［J］.世界有色金属，2024（14）：163-165.

　　［3］吉学伟.磷矿石化验分析方法与实验技术的先进探索与创新［J］.化工设计通讯，2024，50（4）：4-6.

　　［4］权土生.矿山选矿化验过程中误差分析与质量控制策略研究［J］.世界有色金属，2024（12）：193-195.

　　［5］祁钢虎.谈矿石化验质量的误差产生原因与处理方法［J］.中国金属通报，2020（6）：244-245.
