摘    要：冶金焦质量是决定高炉炼铁过程顺行、高效与低碳的关键因素 。文章搭建以机械强度、反应性及反应后强度为核心的焦炭质量评价体系，通过该系统揭示了这些指标对高炉料柱透气性、软熔带结构、直接还原与热消耗、焦炭床层稳定性以及煤气分布传热传质效率的作用机制。基于提高高炉炼铁效能的目标，提出了优化冶金焦质量的方向 。通过文章研究结果，以期为高炉稳定顺行和降低燃料消耗提供理论依据与技术指导。

       关键词：冶金焦质量；高炉炼铁；影响机理

       高炉炼铁作为现代钢铁工业的核心流程，其能耗与成本控制直接关系到国家能源安全与产业竞争力。在“双碳”目标背景下，推动钢铁工业绿色低碳转型已成为国家战略的核心议题 。冶金焦作为高炉炼铁不可或缺的骨架材料、燃料与还原剂，其质量不仅是保障高炉稳定顺行的生命线，更是实现节能降耗、降低生产成本的重要因素 。因此，深入系统地研究冶金焦质量对高炉炼铁过程的影响机理，探索其优化路径，对于提升高炉运行效率、推动钢铁工业高质量发展和可持续发展具有重大的理论价值与现实意义。

       1   冶金焦关键质量指标的定义与评价标准

       冶金焦的关键质量指标是衡量其在高炉内综合性能的核心依据，主要包括机械强度 、反应性与反应后强度 。其中，机械强度分为抗碎强度 M40 和耐磨强度M10，M40 反映焦炭在高炉上部承受炉料冲击的能力， M10 则表征其在高温区抵抗摩擦与粉化的能力 ，二者共同决定焦炭在炉内保持完整结构的能力。反应性 CRI指焦炭在高温下与 CO2 发生气化反应的活性程度，CRI过高会导致焦炭在高炉中上部过度消耗，削弱其骨架支撑作用 。反应后强度 CSR 是在 CRI 测试后对残余焦炭进行强度测定，反映其在经历高温反应后维持结构完整的能力，是判断焦炭在高炉下部工作环境适应性的关键参数［1］。此外，粒度均匀性、气孔率和灰分含量等也对焦炭性能产生重要影响 。这些指标通过标准化检测方法进行评价，如《焦炭反应性及反应后强度试验方法》GB/T  4000—2017 测定 CRI/CSR，《焦炭试样的采取和制备》GB/T  1997—2008 规定机械强度测试方法，为炼焦生产与高炉配煤提供科学依据。

       2   高炉炼铁工艺流程

       高炉炼铁是以铁矿石为原料，通过还原反应生产液态生铁的连续冶金过程，其主体工艺流程包括原料准备、炉顶装料、高温还原、渣铁分离与煤气回收等环节 。首先，铁矿石、烧结矿、球团矿与焦炭等原料经筛分和称量后，由炉顶装料系统按预定布料制度分层装入高炉 。随着炉料下行，焦炭在炉腹和炉缸区域燃烧产生高温和还原性煤气，煤气上行过程中将铁氧化物逐步还原为金属铁［2］。在高温作用下炉料软化熔融形成软熔带，液态铁水和炉渣在炉缸汇集并周期性排出 。高炉运行的关键操作环节包括风温控制、富氧喷煤、炉顶压力调节与布料控制，这些参数直接影响炉内热制度、煤气流分布和冶炼效率 。整个过程强调稳定顺行，要求料柱具有良好的透气性和传热传质效率，而冶金焦作为主要燃料和骨架材料，在维持高炉稳定运行中发挥不可替代的作用。

       3   冶金焦质量对高炉炼铁的影响机理

       3.1   焦炭强度的调控作用

       焦炭的机械强度特别是抗碎强度 M40 和耐磨强度M10 对高炉内料柱的透气性具有决定性影响 。高炉上部低温区的焦炭承受着巨大的炉料压力和频繁碰撞冲击，若 M40 不足则易发生破碎，产生大量小颗粒和焦粉堵塞料层孔隙，导致煤气流通道受阻，从而增加压差恶化透气性 。进入中下部高温区后，焦炭在高温和化学反应作用下强度进一步劣化，若 M10 较差则耐磨性能下降，加剧粉化形成“焦窗”，破坏料柱均匀性 。料柱透气性的变化直接影响软熔带的形态与位置，高强度焦炭有助于维持稳定 、均匀的软熔带，使其保持在合理高度，避免过早或过晚软化熔融，从而优化煤气分布和传热效率 。反之焦炭强度不足将导致软熔带变宽、位置波动引发偏料、管道等失常现象［3］。因此，保证焦炭具备优良的冷态和热态强度，是维持高炉顺行、改善料柱结构稳定性、提升冶炼效率的基础条件。

       3.2   焦炭反应性的影响机制

       焦炭反应性 CRI 表征其在高温下与 CO2 发生气化反应的活性程度，对高炉内还原过程和能量利用效率具有重要影响 。当 CRI 过高时，焦炭在高炉中上部就开始剧烈与上升煤气中的 CO2 反应，导致碳素过早消耗，不仅削弱了焦炭作为骨架材料的支撑能力，还减少了其到达风口回旋区参与燃烧的量［4］。为补偿热量损失，需提高风温或增加喷煤量以维持炉缸热状态，但高反应性焦炭会促使更多间接还原向直接还原转变，因直接还原是吸热反应，将显著增加吨铁热量消耗恶化燃料比。此外，CRI 过高加速焦炭劣化，缩短其在炉内有效作用路径影响渣铁滴落过程 。相反适度低的 CRI 有利于延长焦炭在炉内的有效作用时间，促进煤气能充分利用降低热损耗 。因此，控制 CRI 在合理范围是优化高炉能量结构、实现低碳高效冶炼的关键技术路径之一。

       3.3   反应后强度 CSR 的影响分析

       反应后强度 CSR 是评价焦炭经历高温气化反应后仍能保持结构完整性的关键指标，对高炉下部焦炭床层的稳定性起到决定性作用 。在高炉中下部焦炭经受高温、高压及 CO2  侵蚀后，其结构强度显著下降，若 CSR值偏低则残余焦炭强度不足，在炉腹至炉缸区域极易发生破裂和粉化，导致焦炭床层疏松，甚至坍塌破坏料柱 。这不仅恶化了透气性和透液性，阻碍了煤气均匀分布，还增加了渣铁滴落阻力，造成炉缸堆积和炉况不顺。若 CSR 值偏高，焦炭则能在经历反应后仍保持较大块度和较高强度，形成致密稳定的焦炭骨架，有效支撑上部炉料改善炉缸工作状态 。同时稳定床层有助于形成均匀的风口回旋区，提升燃烧效率 。研究表明，CSR每提高一个百分点可显著降低高炉压差和燃料比，因此，CSR 是衡量焦炭在恶劣工况下服役性能的核心参数，对保障高炉长期稳定顺行至关重要。

       3.4   粒度与气孔结构的作用机理

       冶金焦的粒度组成与气孔结构直接影响高炉内煤气流动、传热与传质过程的效率 。适宜且均匀的粒度分布可优化料层孔隙率、减少气流阻力，使煤气沿径向均匀分布，避免偏流或管道形成粗大焦炭 。提供良好透气性和适量中小块焦填充空隙增强结构稳定性，若粒度过大则料层致密化不足，影响传热效率，过小则易堵塞孔隙导致压差升高［5］。

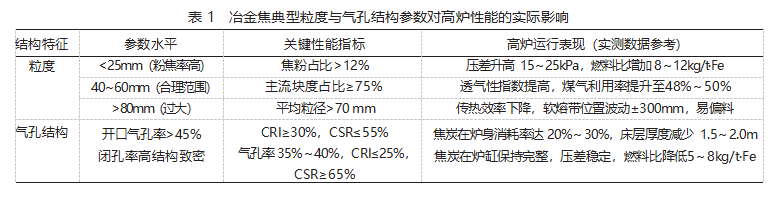

       气孔结构方面，开口气孔率高、比表面积大的焦炭虽有利于气固反应进行，但也会加剧 CRI 导致早期消耗 。而闭孔率适中、结构致密的焦炭则具有更好的热稳定性和抗劣化能力 。气孔形态还影响 CO2 渗透深度进而调控反应均匀性［6］。合理的粒度与气孔匹配可延长焦炭作用路径，促进热量和还原剂的有效传递、提升间接还原比例、降低燃料消耗 。因此，通过优化炼焦工艺调控焦炭宏观与微观结构是实现高炉高效传质传热的重要技术方向 。冶金焦典型粒度与气孔结构参数对高炉性能的实际影响，如表 1 所示。

       4   冶金焦质量优化方向

       4.1   炼焦工艺优化

       提升焦炭的机械强度与热稳定性是确保其在高炉复杂工况下稳定服役的关键，必须从炼焦工艺全过程进行系统优化 。首先，在装煤环节应注重煤料的均匀性和堆密度控制，采用捣固炼焦技术可显著提高入炉煤的密实度，增强半焦阶段的黏结性能，从而形成结构致密、裂纹少的焦炭本体 。同时，优化配煤结构，合理搭配高黏结性主焦煤与低挥发分瘦煤，有助于提升焦炭基质强度和热态性能 。在炼焦过程中，加热制度的精确控制至关重要，应采用分段升温策略，避免升温速率过快导致热应力集中而产生裂纹， 同时确保结焦末期温度稳定在 1050~1100℃,以充分完成碳化反应 。延长焖炉时间可促进焦炭石墨化程度提高，改善其高温强度［7］。在熄焦环节，推广干法熄焦（CDQ）技术替代传统湿法熄焦，可避免高温红焦遇水急冷引发的热崩和粉化，有效提升 M40 指标并降低 M10。

       4.2   煤种配比调控

       焦炭的反应性（CRI）和反应后强度（CSR）是衡量其高温性能的核心指标，二者主要受炼焦煤种组成及其配比的影响，因此，科学的煤种调控是优化焦炭热态性能的根本途径 。高 CRI 通常与高挥发分煤种比例偏高有关，这类煤在成焦过程中生成较多活性炭结构，易与CO2 发生气化反应 。而 CSR则与煤的惰性组分含量、镜质组反射率及结焦性密切相关 。为降低 CRI 并提升CSR，应适当增加低挥发分、高碳化程度的主焦煤和瘦煤配比，这类煤种碳结构更为致密，石墨化倾向强，能有效抑制气化反应 。同时，可引入 5%~10%的高惰性组分煤，如无烟煤或石油焦，其高碳低氢特性有助于形成稳定焦基，减少反应界面，从而提升残余强度 。应避免过多使用高反应性的气煤或 1/3 焦煤。通过建立基于数据库的配煤模型，结合工业试焦与性能检测，动态调整配比方案，实现 CRI 与 CSR 的协同优化［8］。

       4.3   改善高炉内料层结构与透气性

       焦炭粒度级配是影响高炉内料柱结构、透气性与传热效率的关键因素，直接影响煤气流分布与冶炼强度。理想的粒度分布应具备合理的块度范围和良好的级配连续性，通常主流块焦控制在 40~60mm，中块焦（25~ 40mm）用于填充大颗粒间空隙，减少 <10mm 焦粉含量至 5%以下，以避免堵塞气流通道 。粒度过大虽有利于透气性，但会降低料层接触面积，影响传热效率；粒度过小则易形成致密层，增加压差，诱发偏料或管道行程 。在炼焦环节，应通过控制结焦收缩速率和炭化室温度梯度，减少因热应力导致的裂纹和破碎 。在筛分环节实施精准分级，避免混级和过度破碎，并根据高炉容积和冶炼强度差异定制粒度标准，如大容积高炉宜采用较大粒度以增强骨架支撑能力。高炉布料时可采用分级装料或焦炭偏析控制技术，实现粒度在径向和轴向的合理分布。

       4.4   冶金焦质量与高炉参数协同匹配

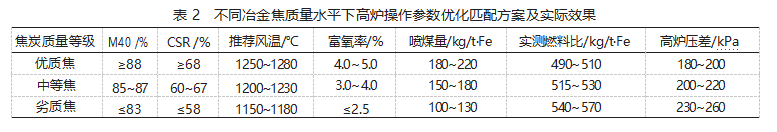

       冶金焦质量必须与高炉操作参数实现动态协同匹配，才能充分发挥其效能并保障冶炼过程的稳定高效。当焦炭强度高、CSR 优良时，可充分发挥其高温稳定性优势，适当提高风温至 1250℃以上，强化风口前焦炭燃烧，提升炉缸热量输入，促进渣铁充分熔化与良好流动性［9］。若焦炭质量较差，M10 偏高或 CSR 偏低，则需适度降低风温，避免热负荷过重导致焦炭过早粉化，影响料柱透气性 。富氧鼓风可提高燃烧强度和理论燃烧温度，但会加速焦炭消耗，尤其在 CRI 偏高时更易引发焦炭床层劣化，因此，应根据焦炭质量动态调整富氧率，避免过度富氧 。喷吹煤粉是降低焦比的重要手段，但未燃碳和灰分可能沉积于焦炭缝隙，影响透液性，尤其在使用低品质焦炭时应控制喷煤量或优化煤粉细度与燃烧率 。通过建立焦炭质量评价体系与高炉操作联动模型，实现风温、富氧、喷煤等参数的智能调节，可在保证顺行的前提下最大化喷煤效益、降低燃料比 。这种基于焦炭性能的精细化操作调控，是实现高炉低碳、高效、稳定运行的关键路径，体现了现代炼铁技术向系统化、智能化发展的趋势 。不同冶金焦质量水平下高炉操作参数优化匹配方案及实际效果，如表 2 所示。

       5   结   语

       冶金焦的冷态强度、热态强度、热稳定性、粒度分布及气孔结构，通过协同调控高炉料柱透气性、炉内热量平衡、还原反应效率及下部料柱稳定性，深刻影响高炉炼铁的顺行性、利用系数及冶炼综合效能 。文章通过优化炼焦工艺、调控配煤结构、实施精准粒度分级等措施提升焦炭本体质量，结合焦炭质量与高炉操作参数（风量、风温、布料制度等）的协同匹配，可显著改善焦炭冶金性能，有效降低焦比与燃料比，提高资源利用效率及生铁合格率。随着智能制造与大数据技术在钢铁流程的深度融合，构建基于焦炭质量动态评价的高炉智能调控系统，实现从配煤、炼焦到高炉冶炼全过程的精准匹配与自适应优化，将成为提升高炉极致能效、减少 CO2 排放、推动低碳冶炼的关键技术路径。

参考文献

［1］高继辉，张成祥，付腾飞，等.冶金焦率差异化分析与提高冶金焦率改进措施建议［J］.煤化工，2025，53（2）：88-91.

［2］李建云，邹冲，梁栋，等. 山钢 1880m3 高炉用冶金焦性价模型研究及应用［J］. 中国冶金，2023，33（11）：98-105.

［3］栾义涛，范继宗，孔鲁慧，等.控制焦末筛分量提升冶金焦率的实践应用［J］.化工管理，2023（29）：145-147+159.

［4］冯飞，仲海洋.影响炼铁工艺运行效益的相关技术指标分析［J］. 中国钢铁业，2023（8）：49-53.

［5］徐东升，何芳，胡永.捣固焦炉生产低品质冶金焦时推焦电流低的原因分析及对策［J］.燃料与化工，2025，56（4）：30- 34.

［6］高继辉，张成祥，付腾飞，等.冶金焦率差异化分析与提高冶金焦率改进措施建议［J］.煤化工，2025，53（2）：88-91.

［7］卢光辉，黄小波，王文生，等.大中型高炉用冶金焦常规质量指标的相关性分析［J］.河北冶金，2021（1）：16-21+82.

［8］罗化峰，李通达，魏征，等.煤液化残渣诱导缩聚制备冶金焦的影响因素［J］.洁净煤技术，2024，30（4）：205-211.

［9］王玉刚，杨勇勇，胡艳阳，等.提高冶金焦率的研究与实践［J］.燃料与化工，2021，52（4）：23-25.
