摘    要：不锈钢优异性能高度依赖合金元素含量与分布的精准控制 。现有电感耦合等离子体发射光谱、质谱、激光诱导击穿光谱（LIBS）、X 射线荧光光谱及电子探针微区分析等技术，可实现从宏观到原子尺度的合金元素高精度定量与空间分布表征。结合扫描电子显微镜 - 电子背散射衍射、透射电子显微镜、X 射线衍射及同步辐射技术，能深入表征微观结构、相组成及应力状态，揭示元素分布与性能的内在关联。基于精准成分与结构数据、热力学计算及第一性原理可指导合金成分设计、有害相抑制与性能优化 。机器学习通过构建成分 - 工艺 - 性能数据库，提升新材料逆向设计与性能预测效率；高熵合金理念突破传统成分限制，实现多主元不锈钢强韧性与耐腐蚀性协同提升。

       关键词：不锈钢；合金元素精准分析；微观结构表征；材料设计；机器学习

       不锈钢是现代工程领域里极为关键且不可缺少的材料，具有优异的耐腐蚀性、机械强度以及韧性等关键性能，上述性能主要依赖于合金元素种类以及其含量的精准控制，如铬、镍、钼和铌等典型的合金元素，由此决定了不锈钢的耐蚀机理与力学行为，还对其微观组织以及相变特征有着直接影响［1-2］。

       传统不锈钢材料设计大多依据经验性方法，依靠宏观成分的平均值来进行配比和性能预测，很难契合现代工业对材料性能多样化以及高精度控制的要求 。随着材料科学和分析技术持续发展，合金元素的分析手段已经从传统的宏观平均成分测定，逐渐向微区、原位、痕量，甚至原子尺度的高分辨率表征转变 。上述技术进步提升了元素含量的测定精度，还实现了对元素分布、相互作用以及其动态演变过程的深入了解，为揭示材料性能与成分微观结构之间的内在联系奠定了坚实基础 。文章系统分析了现代分析技术及表征方法在不锈钢合金元素精准分析中的应用，重点探讨这些技术在成分控制、微观结构解析、性能导向型材料设计等方面的优势。

       1   现代分析技术的应用

       1.1   电感耦合等离子体分析技术

       电感耦合等离子体光谱法（ICP-OES）与质谱法（ICP- MS）作为溶液法元素分析中的核心技术，由于其具有高灵敏度、广泛的元素覆盖范围，被广泛运用于不锈钢合金元素的精准定量分析工作中。该技术的基本原理是将样品溶解成均匀的溶液，借助高温等离子体激发样品中的元素，使元素发射出特征光谱或形成带电离子，依靠测量特征波长的光强度或者质荷比来实现元素含量的定量［3］。

       ICP-OES 凭借其快速且高精度的测定能力，适合对主量元素铬（Cr）、镍（Ni）、钼（Mo）等进行分析，一般测定的相对标准偏差（RSD）＜1%， 加标回收率维持在95%~105%，以此保证数据的准确性和重复性 。相较而言，ICP-MS 的灵敏度更高，检测限可达到 ppb 级别，甚至 ppt 级别，特别适合对痕量及超痕量元素硼（B）、钙（Ca）、铅（Pb）、铋（Bi）等进行定量分析，可揭示此类元素对不锈钢性能的微观影响 。另外，ICP-MS 在夹杂物成分分析方面也呈现出优越性，能提供关键的元素组成数据，标准曲线的线性相关系数一般超过 0.999，测量的线性范围广且稳定，该技术在不锈钢标样定值、生产过程中的质量控制，以及新型材料成分验证中处于核心地位，保障了材料性能的稳定性与一致性。

       1.2   X 射线荧光光谱分析技术

       X 射线荧光光谱（XRF）作为现代不锈钢合金元素精准定量分析的重要手段，体现出快速、原位及无损检测的显著优势 。手持式 XRF 借助 X 射线激发样品产生特征荧光 X 射线，在生产现场、入库检验以及废料分选中可达成成分的快速筛查以及牌号鉴别 。检测时不需要破坏样品，就可有效提高检测效率，其检测速度可达到秒级，适用于对大批量样品进行快速判定 。但对于碳、氮、氧等轻元素的分析能力有限，且精度与传统湿法化学分析相比存在一定差距，限制其在高精度定量分析中的应用范围。

       1.3   激光诱导击穿光谱分析技术

       激光诱导击穿光谱（LIBS）运用高能激光脉冲对样品表面进行烧蚀，产生等离子体并发射特征光谱，以此实现多元素的同时定量分析。LIBS 有微区分析能力，可以对样品表面涂层、锈层以及焊缝区域进行元素分布的二维映射，呈现出元素的空间分布特征，而且几乎不需要对样品进行预处理，极大地简化了分析流程。

       1.4   电子探针微区分析技术

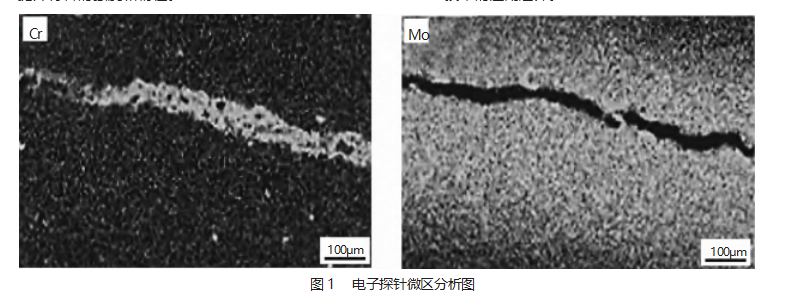

       电子探针微区分析（EPMA）是一种基于扫描电镜发展起来的高精度微区定量分析技术，这种技术可在微米尺度上精确测定不锈钢合金中主量以及次量元素的含量分布情况，借助 EPMA 对 Cr 和 Mo 在晶界处的浓度变化，开展定量分析工作，揭示出这些元素在晶界富集或者贫化的空间特征，以此来解释晶界腐蚀敏感性与合金元素分布之间的关联，如图 1 所示 。另外 EPMA 在分析碳氮化物等析出相的成分构成方面呈现出很高的定量准确性， 可阐明析出相的形成机制以及其对材料性能产生的影响。

       2   先进表征技术的应用

       2.1   SEM-EBSD 分析技术

       SEM 借助二次电子成像可提供高分辨率的表面形貌信息，背散射电子成像则凭借成分衬度来区分不同相的分布特征，可清晰识别奥氏体、铁素体以及马氏体等主要相的空间分布状况与形态 。SEM 还可针对夹杂物和析出相的形貌及其空间分布展开定量分析， 以此揭示其对材料性能的潜在影响。

       EBSD 技术在基于对样品表面晶体衍射花样进行精确采集与分析的基础上，获取丰富的晶体学信息，晶界特性属于影响不锈钢性能的关键因素之一，EBSD 可区分小角晶界、大角晶界，以及 Σ3 孪晶界等不同类型的晶界，统计分析说明，有较高比例 Σ3 孪晶界的不锈钢样品，其晶间腐蚀抗力有所提高，这是由于孪晶界对腐蚀裂纹扩展起到了妨碍作用。另外晶界特征对力学性能也存在一定影响，细化晶粒以及优化晶界类型可提升材料的强度和韧性。

       2.2   透射电子显微镜分析技术

       透射电子显微镜（TEM）具备高分辨率成像能力，可直接观测材料内部的位错、层错、孪晶及晶界等晶体缺陷，为揭示缺陷对材料性能的影响机制提供了直观依据 。结合能谱分析（EDS），可在纳米尺度下对极细小析出相（如 NbC、MX 相、Z 相、G 相等关键强化相）开展化学成分定量分析，精准识别其元素组成，显著提升析出相鉴定精度 。EDS 分析结果显示，NbC 析出相中 Nb 元素含量可达 20%以上，与基体成分差异显著，为后续性能关联性分析奠定了化学基础。

       高分辨透射电子显微镜（HRTEM）与选区电子衍射（SAED）技术进一步深化了对析出相晶体结构的认知。 HRTEM 晶格像可清晰呈现析出相与基体的界面结构及晶格失配特性，SAED则能明确析出相的晶体取向及其与基体的取向关系，二者为解析析出相的形成机理与演变过程提供了关键支撑 。借助上述技术手段，可系统解析析出相的形貌、尺寸及分布规律，进而揭示其对不锈钢强度、韧性及高温稳定性的调控机制。

       2.3   X 射线衍射技术

       X 射线衍射（XRD）技术是不锈钢微观结构分析的关键手段，可实现物相的精准定性与定量分析，在奥氏体含量测定及点阵常数精确测量中表现优异 。常规实验室 XRD 通过衍射峰的位置与强度特征，精准识别不锈钢中的多种晶相，保障物相组成判定的科学性，为材料性能评估奠定基础。

       XRD 技术在残余应力分析中至关重要，能够区分宏观与微观应力状态。通过测定衍射峰的位移与展宽特性，可揭示焊接、机加工等工艺后构件内部的应力分布规律，明确其对服役性能的影响，进而保障结构安全性。同步辐射 X 射线技术的引入，凭借其超高亮度与准直性，显著提升了衍射信号的分辨率与测量精度；其中高能同步辐射 XRD 不仅增强了对材料深层微观结构的穿透能力 ，还支持原位条件下的动态监测， 拓展了XRD 技术的应用边界。

       3   材料设计与性能优化策略

       3.1   合金成分设计

       通过 Cr 当量与 Ni 当量的计算，可精准评估不锈钢中奥氏体与铁素体比例的变化趋势，为合金设计优化提供依据，以匹配特定性能需求。相图计算（CALPHAD）方法能预测有害相，如 σ 相和 χ 相的析出温度范围，指导材料制备过程中成分的合理把控，防止脆性相产生，提升材料的综合力学性能与耐腐蚀性 。基于此，第一性原理计算以量子力学为理论基础，可深入揭示合金体系的微观实质 。该方法可计算弹性常数、界面能、元素偏聚能等关键物理参数，并分析相稳定性，为 CALPHAD数据库提供精确的热力学和动力学参数输入，进一步提升合金设计与性能预测的可靠性。

       3.2   高熵合金设计

       高熵合金的设计理念突破了传统 Fe-Cr-Ni 基不锈钢在成分方面的限制，使高熵不锈钢多形成面心立方（FCC）、体心立方（BCC）等简单固溶体结构 。该结构特点和合金元素之间复杂的相互作用密切相关，共同驱动高熵效应、晶格畸变效应、缓慢扩散效应以及“鸡尾酒”效应四大核心机制的协同作用 。其中，高熵效应通过多主元元素混合提升系统的熵值，可稳定单一固溶体相，有效抑制有害相的生成 。晶格畸变效应会引发局部应力场，显著提升合金的屈服强度与韧性，缓慢扩散效应可降低元素的扩散速率，提高高温稳定性以及抗辐照性能。“鸡尾酒”效应借助复杂元素间的协同作用，赋予材料出色的耐腐蚀性能。

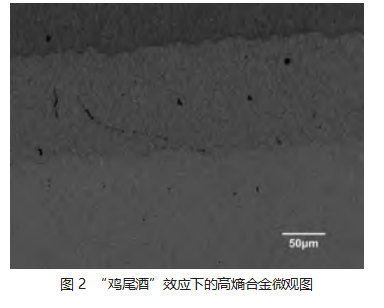

       实验数据表明，典型高熵不锈钢的抗拉强度超过1200MPa，韧性显著优于传统 304 不锈钢，如图 2 所示。同时，其在氯化环境中的腐蚀电流密度降低至传统材料的 1/3，辐照之后微观结构的稳定性也有明显提高。

       3.3   特种不锈钢的成分优化设计

       运用 CALPHAD 计算方式，初步确定 Cr、Mo、N、W等关键合金元素的合理含量区间，以此保障两相平衡以及固溶强化效果 ，接着借助机器学习模型对成分空间进行高效筛选和优化 ，达成对复杂多元合金体系的精确调控 。在实验制备阶段，运用 ICP-MS 技术测定合金元素含量，使实际成分与设计值保持高度相符，典型的Cr 含量控制在 24.5%~25.5%，Mo 约为 3.5%~4.0%，N 约为 0.25%~0.30% 。利用 SEM-EBSD 技术对两相比例进行定量分析，结果表明奥氏体与铁素体比例接近 1:1，符合设计要求，同时晶界特征清晰，可抑制腐蚀裂纹扩展，EPMA 和 TEM 呈现微观结构中有害相的析出行为，优化后的成分得到有效抑制，提高了材料的耐腐蚀稳定性 。电化学测试结果显示，优化合金在 3.5%NaCl 溶液中呈现出点蚀电位高于+300mV，明显优于传统配方。

       4   结   语

       综上所述，多技术联用与智能化设计在不锈钢材料研发领域正逐渐成为关键的发展趋向，促使该领域达成从传统经验驱动朝着科学理性驱动的根本性转变，现代精准分析技术，如 ICP、LIBS、APT、TEM 与先进的表征手段相结合，构建起了多尺度、多维度的材料结构和成分解析体系，揭示出不锈钢合金元素的分布以及微观结构演变规律，说明其对材料性能的深远影响。 CALPHAD 热力学模拟、第一性原理计算、基于机器学习的智能算法，推动了实验数据与理论模型的深度融合，提升了材料设计的精准度与效率。

       未来发展高通量原位表征技术以及智能化数据处理手段，达成材料制备、加工以及服役全过程的实时监控与多尺度建模，会成为主流趋势 。多技术联用平台的构建可达成从宏观形貌到原子尺度的无缝连接，提高材料性能预测和调控能力，在全球可持续发展需求的推动下，利用这些先进技术设计更环保、耐久且有循环再生能力的不锈钢材料，会成为未来研究重点。

参考文献

［1］周丽，曹晓蝶，来佑彬，等.热处理工艺对增材制造金属零件腐蚀行为影响的研究进展［J/OL］. 中国腐蚀与防护学报，1- 16［2025 -12 -02］. 0725.1211.026.

［2］张烁.镁合金微观结构与力学性能优化研究［J］.冶金与材料，2025，45（5）：55-57.

［3］王海莲.锆、镁及合金的微观结构与辐照损伤相互作用研究［D］.重庆：重庆大学，2024.
