摘要：文章分析了高锰钢、低合金钢以及高铬铸铁三类传统耐磨材料的组织特征和力学性能，明确了其各自的适用场景及固有局限性。基于矿山机械关键部件的实际磨损机理，设计了以高碳、高铬为核心成分并添加适量钼元素的合金体系。通过电弧炉熔炼、金属模铸造及多阶段热处理工艺协同作用，获得了马氏体基体与均匀弥散分布M7C3碳化物的优化微观组织结构。显微硬度测试结果显示，M7C3硬质相碳化物的硬度显著高于基体，形成了合理的硬度梯度，该结构特征有利于提升材料的耐磨性能与抗裂能力。宏观性能测试结果显示，优化后的材料硬度提升至62 HRC，冲击韧性达到18J/cm2，磨损率相较于基准材料降低约30%，实现了硬度与韧性的协同提升。
       关键词：矿山机械；耐磨材料；微观组织；性能优化；磨损性能

　　矿山机械作为资源开采进程中必不可少的设备，其关键部件常处于高强度、高频率的工作环境，且长时间承受复杂的机械磨损，致使部件过早失效，引发突出的经济损失及潜在的安全隐患。因此，耐磨材料的选择和性能优化成为保障矿山机械稳定运行的核心方向［1-2］，现阶段国内外研究主要聚焦于高锰钢、低合金钢、高铬铸铁等传统耐磨材料的性能提高与应用扩展。高锰钢凭借其出色的工作硬化能力和韧性在矿山机械关键部件中得到广泛应用，但其在高温环境下的耐磨性能存在一定局限性［3］，低合金钢有较好的综合力学性能和成本优势，但是耐磨性不足限制了其应用范围，高铬铸铁因硬度高、耐磨性强而被广泛运用，然而其脆性较大，容易导致断裂失效［4-5］。上述材料在实际应用中都面临性能瓶颈，难以契合矿山机械日益严格的使用要求，系统地研究矿山机械关键部件的耐磨材料性能优化，探寻材料微观组织与宏观性能的协同提升机制，成为提升矿山机械可靠性和经济效益的关键所在。基于此，文章通过研究材料成分设计、热处理工艺优化，以及表面改性技术相结合的技术路线，有效提高了关键部件的耐磨性能与使用寿命，为矿山机械的安全高效运行提供了理论支撑和技术保障。

　　1部件工况分析与耐磨材料遴选

　　1.1典型失效形式与耐磨性需求分析

　　矿山机械的关键部件在复杂工况下长期服役，承受复杂力学载荷及严苛磨损环境，致使其失效形式呈现多样性特点，并且失效机制也较为复杂。通过现场调研与文献分析发现，矿山机械关键部件在运行期间主要承受高频率的冲击载荷，其峰值应力可达数百兆帕，同时还处于交变应力状态，易引发疲劳裂纹扩展，且接触的矿石碎屑磨料莫氏硬度多为6~8级、粒度分布宽，使部件表面遭受复杂的切削与冲击复合磨损，宏观失效表现为塑性变形和断裂，在应力集中的区域，材料容易出现裂纹萌生和扩展的情况，最终导致断裂失效。微观层面则表现为切削磨损和疲劳剥落，磨料的反复作用会造成表面材料逐渐剥落，降低部件的尺寸精度和表面完整性。基于上述工况以及失效分析可知，耐磨材料须具备高硬度以抵抗磨料的切削作用，又要拥有足够的韧性来缓解冲击载荷和疲劳应力，防止出现脆性断裂。

　　1.2不同耐磨材料性能对比

　　根据矿山机械关键部件的实际工况要求，对高锰钢、低合金钢及高铬铸铁这三种典型耐磨材料的性能展开了系统的对比剖析。高锰钢（典型锰含量11%~14%，碳含量1.0%~1.4%）以单相奥氏体为主要室温组织，其核心强化机制为冲击/挤压载荷下的加工硬化。未经加工硬化时，基体原始硬度仅200~250HB，但在高冲击、挤压等载荷作用下，表面奥氏体迅速发生位错增殖与孪晶变形，硬度可提升至400HB以上；同时该材料兼具优异的冲击韧性，能有效抵御冲击载荷下的脆性断裂，因此特别适用于承受高冲击载荷、剧烈冲击磨损的工况。低合金钢依靠调整合金元素含量与热处理工艺，形成马氏体或者贝氏体组织，硬度范围较宽，同时有较好的综合力学性能，适合中等冲击与磨损的环境，不过其耐磨性能及韧性相较于高锰钢会逊色一些。高铬铸铁含铬量高达15%~30%，主要依靠碳化物强化，硬度可达600~700HB，呈现出良好的耐磨性能，然而冲击韧性较低，容易出现脆性断裂，这就限制了其在高冲击工况中的应用。

　　1.3目标部件的材料遴选依据与优化目标

　　矿山机械的关键部件在复杂严苛的工作状况下承受着高强度的摩擦磨损与冲击载荷，材料的耐磨性能和力学性能直接决定其服役寿命与安全性产生。高铬铸铁作为该类部件的主要耐磨材料，凭借62 HRC以上的高硬度及优异耐磨性被广泛应用，能有效地抵御矿石以及矿尘环境中的磨粒磨损，延长部件的服役周期。但高铬铸铁存在韧性不足的问题，导致矿山机械运行过程中容易发生脆性断裂，严重影响部件整体可靠性和安全性。因此，材料遴选的核心依据是兼顾高硬度与韧性之间的平衡，确保部件在具备优良耐磨性能的同时拥有足够的冲击承载能力。具体的优化目标确定为，在保持硬度≥62的前提下，将冲击韧性ak值提升至8J/cm2以上，以满足矿山机械部件在复杂工况下的抗冲击需求。

　　2耐磨材料制备工艺与微观组织结构表征

　　2.1材料制备工艺

　　对于矿山机械关键部件耐磨材料的成分设计，其目的是提高碳化物数量及优化基体性能。例如，通过精准控制耐磨材料中碳含量为2.5%~3.0%，以此确保有足够的碳化物析出，从而提高材料的硬度与耐磨性；将铬含量控制在20%~25%，有利于形成稳定的铬碳化物，提高耐蚀性及耐磨性能；钼含量维持在2%~3%，可强化基体的高温强度与韧性。

　　在熔炼过程中，运用电弧炉熔炼技术，将熔炼温度控制在1600℃左右，以此保证成分均匀并且能有效脱气。浇铸采用金属模铸造，模具温度维持在250℃,以此减少热裂纹的产生并保证铸件致密性。热处理工艺的设计是针对组织优化，淬火温度控制在980℃,保温时间为1h，促进奥氏体的充分形成及碳化物的均匀分布。然后采用油冷快速冷却，最大程度地获取马氏体组织提高硬度。回火工艺分两个阶段进行，第一阶段在550℃保温2h，释放淬火内应力并改善韧性，第二阶段在200℃回火1h，稳定组织结构，防止回火脆性。

　　2.2硬质相的分析

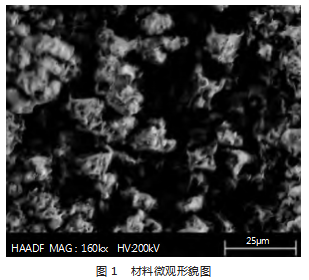

　　在耐磨材料制备工艺中的微观组织结构表征中，碳化物等硬质相的形貌、尺寸以及分布特征是评价材料耐磨性能的核心指标，如图1所示。通过扫描电子显微镜（SEM）对样品进行高倍观测，揭示了碳化物的具体形貌特征。碳化物主要呈现块状和条状两种形态，且尺寸分布较均匀，平均粒径约为2~5μm。碳化物形貌直接影响材料的耐磨机制，其中，块状碳化物因较高的硬度和稳定性，有效抵御磨粒的切削作用；条状碳化物则通过构建连续的硬质网络结构，提高基体的整体硬度和耐磨性。面扫描分析进一步证实碳化物在基体中均匀弥散分布，有效避免硬质相出现聚集，减少应力集中和裂纹扩展风险，进而优化材料的综合力学性能。

　　2.3材料基体与硬质相的显微硬度梯度测量

　　对材料基体与硬质相的显微硬度梯度展开测量，是山机械关键部件耐磨材料性能优化的核心要点。运用显微硬度计对材料基体组织和硬质相碳化物分别进行压痕测试，可获取二者的显微硬度值，揭示其力学性能在空间上的分布特性。在具体的测量过程中，沿基体组织向碳化物相延伸的路径展开硬度线扫描，可清晰呈现硬度的梯度变化走向。结果表明，基体的显微硬度值一般处于相对较低的范围，约500 HRC~700 HRC，然而碳化物硬质相的显微硬度有明显提高，达到1500HV。碳化物相在材料整体的耐磨性能方面起着关键的强化作用，硬度梯度的存在体现了基体与硬质相在力学性质上存在的差异，还指出了相界面区域的过渡特点，这一过渡区的硬度变化对于抑制裂纹扩展、提升材料抗塑性变形能力有重要意义。显微硬度梯度的量化在材料宏观硬度与微观结构之间构建了直接关联，可有效阐释耐磨材料在实际磨损过程中的力学响应机制。

　　3耐磨材料宏观力学性能与磨损性能评价

　　3.1宏观硬度、冲击韧性及抗拉强度

　　宏观硬度是衡量材料抵抗塑性变形能力的一项基本指标，通常使用洛氏或者布氏硬度计测定，所获取的硬度值可直接体现材料的耐磨潜力，如试样硬度超过58 HRC的材料，其耐磨性能也相对较高。冲击韧性通过夏比冲击试验获取冲击吸收功，该指标揭示了材料在动态载荷作用下的能量吸收能力，反映其抗脆裂性能。对于矿山机械来说，材料要有高硬度，而且还要保持适当的韧性，以此来防止脆性断裂。抗拉强度与延伸率作为拉伸试验的关键指标，可揭示材料的整体力学性能及塑性变形能力，抗拉强度达到900MPa以上且延伸率不低于15%的材料，才可承受矿山机械运行过程中复杂的应力状态，防止因过度脆断而致使部件失效。

　　3.2室温干滑动磨损实验

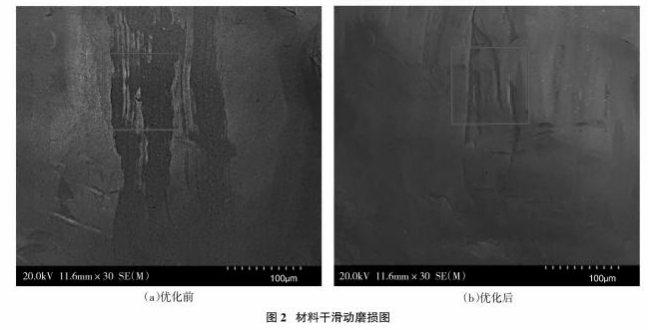

　　室温干滑动磨损实验是评估矿山机械关键部件耐磨材料性能的关键方式，通过模拟实际摩擦磨损过程，全面分析不同载荷与磨料条件对材料耐磨性产生的影响。实验运用销-盘式磨损试验机，以高碳钢盘或SiO2砂纸作为摩擦对磨材料，分别施加50N、100N的载荷，滑动距离都设定为1000m，以此保证实验条件的可比性。实验中利用高精度电子天平测量试样在摩擦前后的质量变化，结合材料密度算出体积磨损率，评估材料的相对耐磨性能。100N载荷时,磨损率提高到2.5×10-3mm3/N·m，如图2（a）所示；而50N载荷下，材料体积磨损率仅为1.2×10-3mm3/N·m，如图2（b）所示，载荷对磨损速率有促进作用。

　　3.3材料耐磨性与韧性的协同性对比

　　优化前后的材料耐磨性与韧性协同性对比是评价矿山机械关键部件耐磨材料性能提升成效的核心要点。通过系统对比优化前的基准材料与优化后材料的硬度、冲击韧性、磨损率数据，体现成分调整及工艺改进对材料综合性能所产生的影响，优化后材料硬度得到明显提升，平均硬度从基准材料的55 HRC提升到62 HRC。磨损率测试结果表明，优化后材料的磨损率降低约30%，可有效地延长关键部件的使用寿命。冲击韧性数据显示，优化后材料的冲击韧性从基准材料的15J/cm2提升至18J/cm2，并没有出现硬度提升而随着韧性大幅下降的典型脆性问题，呈现出优良的力学性能协同效应。实现协同性的主要原因为在优化过程中合理调整了合金元素配比及热处理工艺，促进了基体组织的细化及第二相的均匀分布，进而提高了材料的阻裂能力和能量吸收能力。

　　4结语

　　综上所述，文章针对矿山机械关键部件的耐磨材料与性能优化进行了全面的研究，研究结果体现了材料选择、微观组织调控、力学与磨损性能之间的内在联系。通过合理选择高硬度、高韧性的合金材料，再结合热处理工艺调控微观组织结构，成功提升了材料的综合耐磨性能。微观组织分析说明，细化晶粒及均匀分布的硬质相可有效阻挡磨粒侵蚀与裂纹扩展，提高了材料的抗磨损能力。力学性能测试结果证明，优化后的材料在硬度和韧性方面实现了较好的平衡，契合矿山机械关键部件在复杂工况下的承载要求，磨损试验验证了所设计材料体系在实际磨损环境中的出色表现，延长了部件的使用寿命。

参考文献

　　［1］李檀，王存宇，王姗姗，等.马氏体不锈轴承钢Cr14Mo4V和G30Cr15Mo1N钢的微观组织与耐磨性对比研究［J］.钢铁研究学报，2025，37（9）：1206-1214.

　　［2］张海东，闫献国，向瑾，等.深冷处理对40CrNiMo钢组织与性能的影响［J］.金属热处理，2025，50（9）：175-180.

　　［3］徐嘉伟，李鹏飞，曹畅，等.超高速激光熔覆AISI 431不锈钢微观组织与耐磨性研究［J/OL］.制造技术与机床，1-10［2025-12-03］.

　　［4］杨燕，韩鑫洋，邱宇潇，等.高耐磨GNPs/AlSi10Mg复合材料制备及其耐磨机制研究［J］.稀有金属材料与工程，2025，54（4）：952-963.

　　［5］苏奋伟.瑞钢悍达HARDOX高强耐磨钢板和耐磨管在采矿设备的应用和发展［J］.中国矿业，2012，21（S1）：554-559.
