摘要：为剖析晶粒细化机理在高温回火钢中的应用规律，文章通过控制轧制、再结晶以及多温度回火热处理工艺手段，结合显微组织的表征与力学性能测试，探讨了碳化物析出行为、晶界演化特性与位错结构演变规律。文章研究表明，适宜的回火温度与保温时间可有效细化并稳定细小晶粒结构，进而在保证强度水平的同时大幅提升材料韧性，为高温回火钢热处理工艺的优化提供了可量化的技术支撑。

　　关键词：高温回火钢；晶粒细化；碳化物析出；晶界特性；热处理工艺

　　在复杂服役工况下，高温回火钢对组织稳定性与综合性能的要求不断提高，晶粒细化作为强化力学性能的核心手段，已成为工艺优化中重点探讨的研究方向。不同回火条件下的碳化物析出、晶界性质与位错结构的演进，对组织稳定性与强韧性有直接影响［1］。文章以晶粒细化机理为出发点，系统剖析高温回火时组织结构的动态演变，并结合控制轧制、再结晶以及热处理工艺的参数搭配，探寻晶粒细化在性能优化中的作用。采用显微组织表征与性能对比实验，建立工艺条件与组织演变的对应关系，为高温回火钢工艺路径优化提供理论支撑及数据参考。

　　1晶粒细化机理概述

　　在高温回火钢组织演变过程中，晶粒细化的主要机理表现为形核加速及晶界迁移受限的协同作用。变形阶段累积的高密度位错在晶界和亚晶界位置形成高能区，为新晶核优先形核与生长提供热力学条件。而弥散析出的细小碳化物颗粒在晶界处形成有效钉扎点，阻滞晶界移动的速度，进而抑制晶粒长大。再结晶阶段，形核率与变形储能呈强相关性，较高的变形储能为晶核形核提供充足驱动力，使新生晶粒数量增多、尺寸细化。伴随回火温度的升高，碳化物粗化的趋势愈发明显，晶界钉扎效果渐渐变弱，但通过合理调控回火温度和保温时间，可实现析出相的弥散分布和晶界迁移的平衡，维持细小晶粒结构的稳定性［2］。此外，位错重新分布与亚结构的发展变化也对晶粒细化起作用，高密度位错在回火期间逐步形成亚晶界，并在能量的驱动作用下转变为高密度晶界，实现晶粒的进一步细化。综上，高温回火钢的晶粒细化机理本质是变形储能、析出相钉扎与再结晶动力学的耦合作用，这也是保障材料组织稳定性与力学性能协同提升的核心基础［2］。

　　2高温回火钢的组织特征

　　2.1回火过程中碳化物析出行为

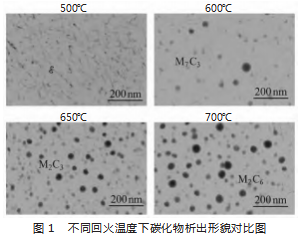

　　高温回火钢中碳化物的析出行为直接决定基体组织稳定性与力学性能，过饱和固溶体中会弥散析出细小的ε碳化物或Fe3C颗粒，这些颗粒均匀散布在马氏体板条及位错周边，可有效抑制位错运动，显著提升材料强度［3］。随着回火温度不断升高，碳化物逐渐转变为更稳定的M7C3或M23C6相，其析出位置主要集中于晶界跟亚晶界处，对晶界迁移起到显著的钉扎功效。碳原子扩散速率、合金元素浓度共同调控碳化物尺寸与分布，如Cr、Mo、V等强碳化物形成元素可通过降低颗粒粗化速率，维持碳化物的弥散分布状态。当回火时间进一步延长，部分碳化物逐渐长大并产生聚集，引起晶界钉扎能力的下降，但倘若调控温度与时间长短，可获得多尺度复合分布的碳化物组态，既保证对位错的有效钉扎作用，又能持续约束晶界稳定性。碳化物析出与相转变的动态演化过程，是控制高温回火钢组织细化及力学性能均衡的关键。不同回火温度下碳化物的析出形貌特征，如图1所示。

　　2.2晶界特性与位错结构

　　在高温回火钢的组织分析中，为精准获取晶界特性与位错结构，需采用电子背散射衍射（EBSD）与透射电子显微镜（TEM）联合表征技术。样品经电解抛光工艺制备，电解液为10wt.%高氯酸+90wt.%乙醇混合液，抛光参数设定为电压15V，时间30s，确保样品表面无机械形变层。EBSD测试设定加速电压20kV、扫描步长0.2μm，采集区域为500μm×500μm，用于分析晶界取向分布与低角度/高角度晶界比例。TEM观测样品采用双喷减薄法制备薄膜样品，通过明暗场成像记录位错组态特征。位错密度采用截距法计算，如式（1）：

　　式中：ρ为位错密度，m-2；N为在显微照片中截获的位错条数；L为视场长度，m；t为薄膜厚度，m。式（1）用于将统计结果转化为定量参数，便于后续与晶粒细化程度关联。

　　为保证测量准确性，每个区域至少采集10个视场并取平均值。结合定量位错密度与EBSD晶界分布，可建立晶界取向分布函数（ODF），进一步用于分析再结晶取向组分与亚晶界向高角度晶界转变的规律，实现组织结构参数化表征。

　　2.3显微组织稳定性

　　显微组织稳定性评价采用多尺度表征与定量分析相结合的方法，样品经标准化热处理后，首先通过光学显微镜进行组织做初步表征，采用定量分析方法统计晶粒尺寸分布并计算平均值［4］。随后使用电子显微镜（SEM）与透射电子显微镜（TEM）深入分析晶粒形貌以及亚结构演化特征，重点探究碳化物形貌、晶界连续性与亚晶界转化规律。测试期间内，SEM通过背散射电子像获取二次相（碳化物）的分布特征，TEM则在高分辨模式里记录碳化物跟位错的交互特征。就定量计算而言，可采用线性截距法测量晶粒尺寸，并采用式（2）描述晶粒长大的动力学情况：

　　Dn-D=K·t（2）

　　式中：D为某时刻平均晶粒尺寸，μm；D0为初始晶粒尺寸，μm；n为晶粒长大指数；K为与温度相关的速率常数；t为保温时间，s。式（2）的作用是拟合实验中不同回火时间状况下的晶粒演化曲线，提取动力学参数对组织稳定性进行量化［5］。

　　为降低单一测量造成的偏差，每个样品区域得采集至少15个视场做统计，采用Origin软件对数据处理开展拟合，最终作出晶粒尺寸-时间关系曲线，实现显微组织稳定性的可视化与参数化呈现效果。

　　3晶粒细化机理在高温回火钢中的应用

　　3.1控制轧制与再结晶过程

　　控制轧制与再结晶过程工艺设计的核心是精准掌控温度区间和压下路径。试样完成开坯至20 mm厚度后，开展多道次的轧制，总压下率设定为70%，其中末尾三道次的轧制温度维持在850~880℃,以保障有足够的形变储能。同时，在轧制过程中配备红外测温仪，实时监测表面温度，温度波动控制在±5℃以内，在关键道次通过接触式压力传感器记录轧制的负荷，为后续开展能量分析提供数据支撑［6］。再结晶退火过程在气氛管式炉中进行，为实现有效的再结晶并精确控制晶粒尺寸，工艺参数设定如下，首先以10℃/min的速率从室温升至650~700℃的目标退火温度。随后，通过采用分级保温模式，在该温度区间内选择特定温度点进行等温处理，如在650℃、675℃和700℃分别保温，每个温度点的保温时长设定为300~600s。这种分级处理旨在通过控制再结晶形核与晶粒长大的动力学过程，系统地调控最终的微观组织，从而获得一系列具有不同晶粒尺寸、形态及织构特征的样品，为后续的性能研究和机理分析提供了多样化的材料基础。

　　以金相显微镜与EBSD对再结晶效果实施检测，前者的作用是测定晶粒尺寸，后者可对取向分布和低角度晶界含量进行分析，所有样品皆需在至少10个不同区域开展统计操作，以此保证再结晶分数与晶界特征统计的可靠性，最终建立起轧制变形参数与再结晶组织特征的定量对应关系。退火后的试样进行机械抛光与电解抛光双重操作处理，为保证EBSD表面的质量，数据分析阶段采用专门软件计算晶界取向分布函数，分辨低角度与高角度晶界的占比，且结合定量显微分析对晶粒尺寸分布直方图进行绘制。采用多参数关联，可实现对控制轧制及再结晶过程的可视化评价与动态优化［7］。

　　3.2回火温度与晶粒演变规律

　　回火温度对晶粒演变规律的把控依赖于碳化物析出与晶界迁移的动态平衡。试样经淬火工序后，在不同温度区间进行回火处理，回火温度设定为550℃、600℃、650℃和700℃,保温时间统一设定为60 min，以便对比不同回火温度设置下的显微组织差别。

　　处于550℃回火条件下，组织中存在大量弥散分布的细小碳化物，晶粒保持均匀细小的情形状态。当温度升至600℃,部分碳化物开始进入粗化阶段，但依旧能对晶界起到有效的钉扎效果，晶粒的长大速率偏慢。当温度进一步升至650℃,碳化物粗化变得显著，晶界钉扎效果出现减弱，晶粒平均尺寸显著增大。当温度达到700℃时，晶界迁移的速度变快，组织开始变得粗大。

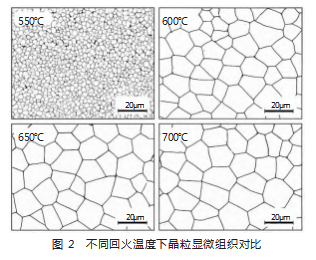

　　所有的样品均利用光学显微镜（OM）与电子背散射衍射（EBSD）技术联合表征，OM可测定平均晶粒大小，EBSD用于获取晶界角度分布以及取向差信息，并采用统计方法绘制出晶粒尺寸分布曲线。实验采用逐温对比流程，建立回火温度参数与晶粒演变规律的量化对应关系，确保实验数据的可重复与可量化。不同回火温度下晶粒显微组织的特点，如图2所示。

　　3.3晶粒细化对强韧性的提升

　　晶粒细化对材料强韧性的提升效应，可通过显微组织参数与力学性能的耦合表征实验予以验证。实验采用不同热处理工艺制备多组不同晶粒尺寸区间的试样，借助金相显微镜和EBSD技术测量出平均晶粒直径，并与力学性能试验的结果相联系。力学性能测试采用万能试验机开展拉伸试验，加载速率设定为2mm/min，获取屈服强度、抗拉强度等关键力学性能指标及应力-应变曲线。在冲击韧性测试中采用夏比U型缺口试样，在室温条件下完成，记录试样断裂能量。对比结果说明，晶粒尺寸减小到一定区间时，屈服强度呈现出上升走向，冲击韧性维持在较高的量级。采用Origin软件处理力学方面的数据，将晶粒尺寸分别于强度指标、韧性指标绘制为散点图并拟合为趋势曲线，通过线性回归加以拟合，提取相关系数以作定量表征。结合扫描电子显微镜开展断口形貌观察，结果显示细晶粒试样断口呈现出均匀分布的韧窝形貌，韧窝深度及尺寸跟冲击能量呈现匹配性，据此建立晶粒细化程度与强韧性提升的实验对照关系。为保障分析结果的可重复性及工艺指导价值，在断口分析阶段，采用能谱仪（EDS）表征韧窝底部合金元素的分布态势，明确合金元素微观偏聚与断裂模式的相关性。

　　3.4热处理工艺优化路径

　　在工艺优化试验期间，针对不同回火温度与保温时间的组合状态开展了系统对比，对晶粒平均尺寸、屈服强度、抗拉强度及冲击韧性等关键指标分别进行了测定，实验的相关结果，如表1所示。

　　4结语

　　综上所述，文章对高温回火钢中晶粒细化的研究机理表明，组织特征、晶界演化及碳化物动态行为在不一样的工艺条件下呈现高度耦合关系，通过控制轧制、再结晶步骤、合理调整回火温度及时长，可实现晶粒的稳定性及组织的均匀性，进而使强度与韧性实现平衡。将显微结构定量分析与性能对比数据整合，进一步探究出热处理参数对组织演变的规律性。未来研究应在多因素耦合条件下，开展覆盖范围更广的实验与建模，强化工艺路径的精细控制与性能调控的量化预判。

　参考文献

　　［1］张建英，张洪亮，李海燕，等.铝合金晶粒细化方法及机理研究进展［J］.特种铸造及有色合金，2025，45（9）：1340-1347.

　　［2］王晓明，魏晨，魏帅虎，等.石墨烯变质剂的制备及其在Mg-Al合金晶粒细化中的应用［J/OL］.特种铸造及有色合金，1-9［2025-12-02］.

　　［3］顾小阳，曳彦奇.铌微合金钢贝氏体组织高温热扰动转变［J］.四川冶金，2025，47（4）：50-54.

　　［4］杨跃，崔盼超，廖文廷，等.合金钢深冷处理增韧机理与工艺研究［J］.硬质合金，2025，42（3）：225-232.

　　［5］刘凯，张轩瑜，宋翠.金属材料在机械制造中的应用分析［J］.冶金与材料，2025，45（6）：154-156.

　　［6］程建明，吴小冬，黄青松.轨道中锰钢高温回火后组织和力学性能分析［J］.甘肃冶金，2025，47（3）：103-105.

　　［7］韦瑞宝.洁净钢微合金化对晶粒细化影响［J］.冶金与材料，2023，43（9）：147-149.
